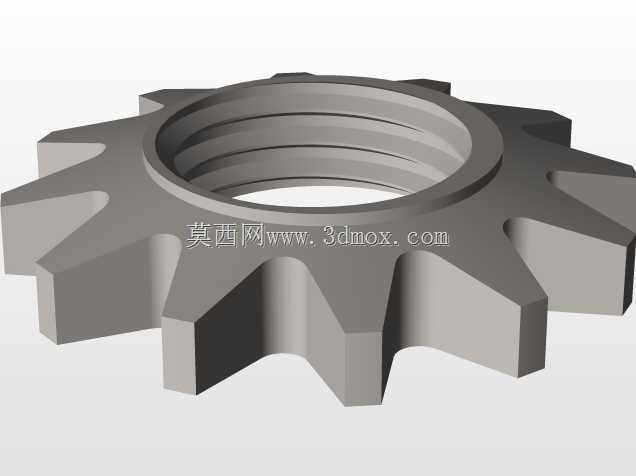

这类带内螺纹的端面直齿棘轮,常应用在需要单向间歇传动、反向锁止的机械结构中,最常见的部署场景包括手动扳手的扭矩传递机构、轻工输送线的单向止退组件、小型起重设备的防逆转结构,还有部分需要间歇进给的机床进给单元里,也能见到同结构零件的身影。和常规外啮合圆柱齿轮不同,这类棘轮的齿形并不做连续啮合传动设计,所有齿槽的轮廓都围绕棘爪的卡合、脱开动作做适配,齿面的倾斜角度直接决定了锁止可靠性与脱开顺畅度,设计阶段需要先匹配配套棘爪的头部圆弧半径,再推导齿面的工作角度,避免出现卡滞、跳齿的问题。从结构细节来看,零件中心的内螺纹是核心安装接口,设计时需要匹配对应安装轴的螺纹规格,螺纹的有效旋合长度要满足额定扭矩下的连接强度要求,不能出现螺纹滑牙、
连接松脱的问题;内螺纹与外齿圈的同轴度公差需要严格控制,否则安装后会出现齿圈偏摆,导致棘爪和每个齿的啮合深度不一致,长期运行会出现局部齿面过度磨损,甚至个别齿无法正常卡合的故障。外齿的齿顶做了小倒角处理,这个细节并非工艺冗余,一方面是去除热处理后的锐边毛刺,避免装配时划伤操作人员,另一方面是引导棘爪在复位过程中顺利滑入齿槽,不会因为齿顶锐边卡滞棘爪头部,导致机构动作失效。齿根位置做了圆弧过渡,避免应力集中,因为这类棘轮在锁止状态下,齿根位置会承受棘爪传递的全部冲击载荷,如果是直角过渡,在反复冲击载荷作用下很容易出现齿根裂纹,最终导致断齿失效。设计这类零件时,首先要明确整套机构的额定传递扭矩,再根据扭矩反推单齿需要承受的最大载荷,
以此确定齿的高度、齿圈的整体外径,还有中心轮毂的厚度;轮毂的厚度不能过薄,否则螺纹连接的支撑刚度不足,承受大扭矩时会出现轮毂变形,导致螺纹副咬合失效。安装边界方面,齿顶圆的外径要匹配安装腔体内的避让空间,齿顶到腔体内壁的间隙要控制在合理范围,既要避免运行时齿顶刮蹭腔壁,也要控制间隙不能过大,否则棘爪的支撑轴位置偏移后,容易出现啮合深度不足的问题。零件的轴向厚度也要匹配安装位的轴向空间,装配后两端面要和相邻的限位垫片保留微小间隙,避免转动时出现端面摩擦,增加不必要的传动阻力。和普通传动齿轮不同,这类棘轮的齿形不需要做渐开线轮廓设计,所有齿的工作直面是主要承力面,这个面的粗糙度要求更高,需要降低和棘爪接触时的摩擦阻力,
同时减少长期啮合的磨损量;非工作的齿背面则做成倾斜的滑面,保证反向转动时棘爪能顺着斜面顺利滑过齿顶,不会出现硬卡滞。在实际选型适配时,还要注意齿的数量匹配,齿距要和棘爪的摆幅对应,保证棘爪每一次摆动都能准确卡入下一个齿槽,不会出现空程过大的问题;如果是应用在有振动的工况下,还要配套设计棘爪的复位压簧,保证棘爪始终贴紧齿圈端面,不会因为振动导致棘爪弹起脱开,失去锁止作用。建模过程中,齿形的阵列要严格保证等分精度,每个齿的角度偏差控制在公差范围内,否则会出现个别齿槽间距过小,棘爪无法卡入的问题;中心螺纹的收尾位置要做退刀槽设计,避免螺纹加工时出现烂牙,同时保证装配时零件能贴合到轴的定位台阶面,不会因为螺纹余留段导致安装不到位。这类零件的材料通常选用中碳钢做表面淬火处理,齿面硬度达到要求后才能承受反复的冲击载荷,同时芯部保持足够的韧性,避免冲击下脆断;如果是应用在腐蚀环境下,也可以选用不锈钢材质做相应的表面硬化处理,不过要注意核算材料强度是否满足额定扭矩要求,不能盲目选用防锈材料而忽略承载能力。
- 上一篇:汽车变速器用直齿圆柱排挡齿轮结构
- 下一篇:螺旋锥齿传动构件精密结构设计
- 全部评论(0)
- 模板大小: 909.59 KB
- 售价:5金币
- 下载次数: 17
- 系统要求: SOLIDWORKS
- 软件分类: 齿轮
