改良型锯片夹持固定工装结构设计

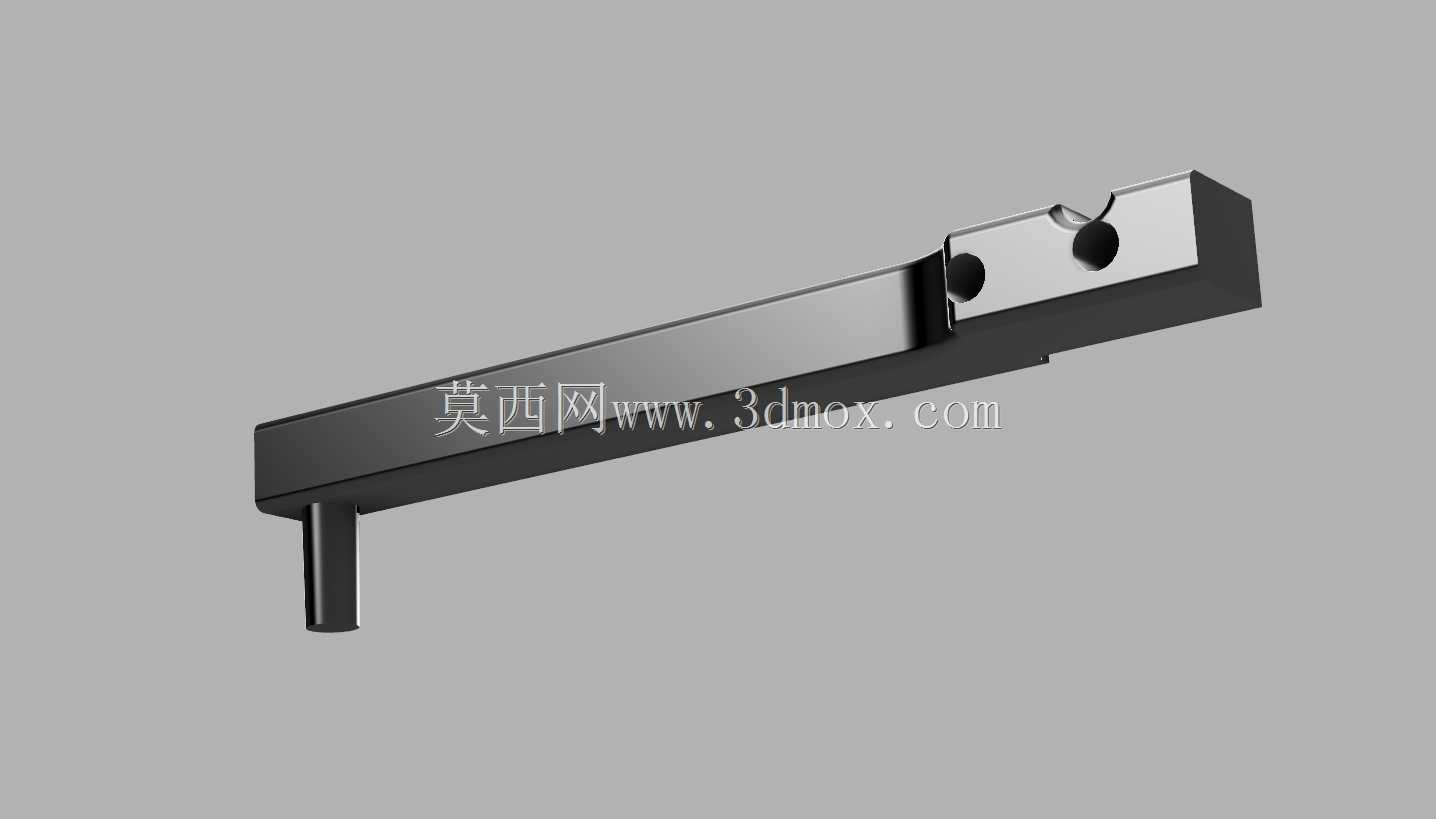

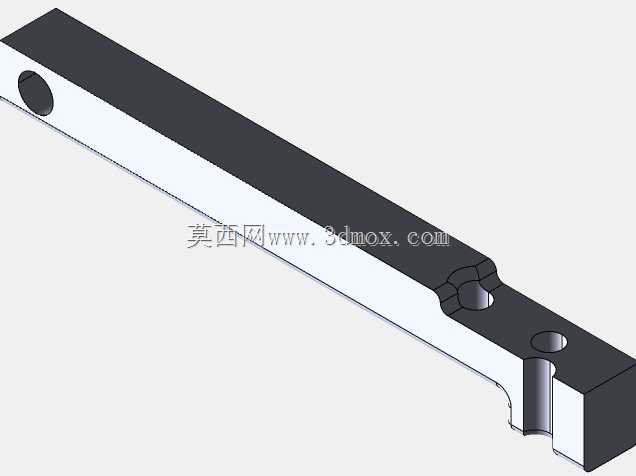

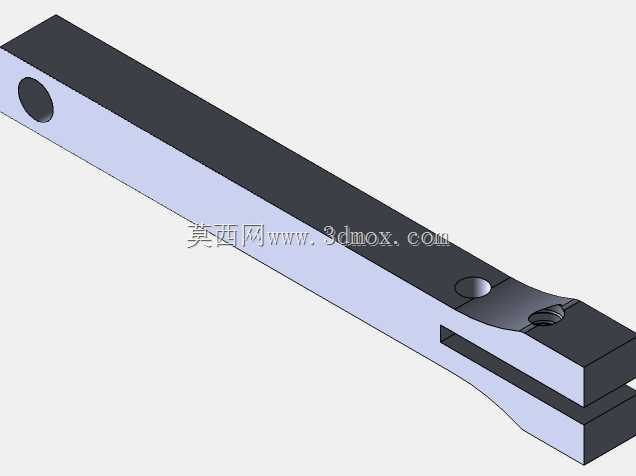

　　在手持往复锯、台式型材切割机这类带锯切功能的设备运维与改装场景中，锯片固定组件的刚性直接决定锯切过程的稳定性，不少原厂配套的固定支架在长时间高负载锯切金属型材、硬质木材时，容易出现夹头锁紧力不足、支架悬臂段形变的问题，进而导致锯片偏摆、切口毛刺超标，甚至出现锯片崩断的安全隐患。这款改良结构针对原有密尔沃基锯片支架与夹头组件的薄弱点做了针对性强化，首先调整了悬臂主体的截面构型，没有沿用原结构的等厚薄壁矩形截面，而是在靠近夹头安装端的位置做了局部加厚的过渡设计，同时在悬臂与安装基座的衔接位置增加了圆弧过渡卸荷结构，避免应力集中导致的根部断裂问题。从安装边界来看，整个固定器的悬臂长度适配常规6寸往复锯的安装行程，

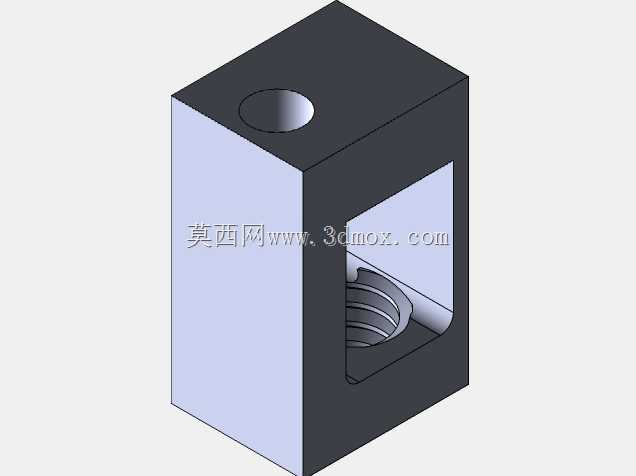

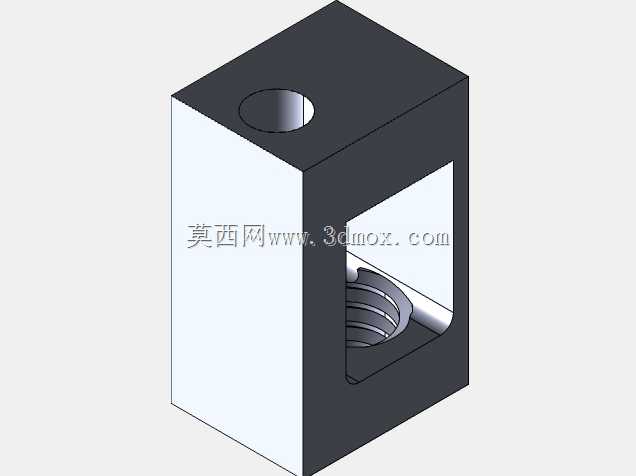

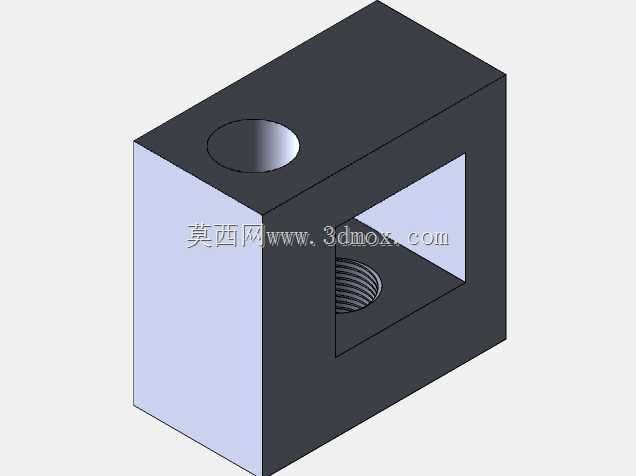

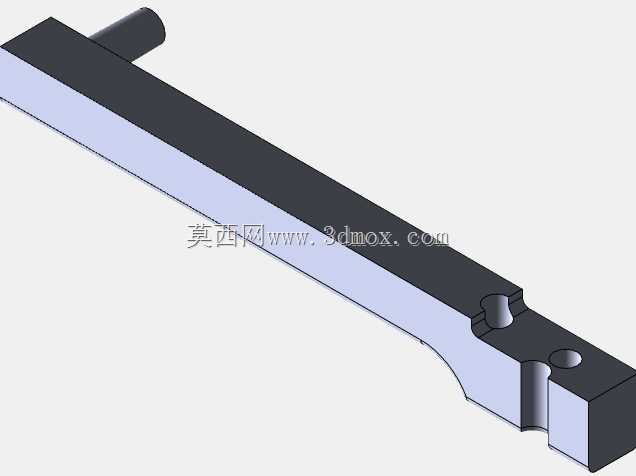

　　安装端的两个定位销孔中心距与原厂安装位完全匹配，不需要对设备本体做二次打孔改造，直接替换原有固定组件即可完成装配，侧向伸出的定位柱长度控制在合理范围，既能够在锯片安装时起到预定位作用，避免锯片安装孔与夹头锁紧孔错位，又不会在锯切过程中与工件、设备护罩产生运动干涉。夹头组件部分做了锁紧接触面的滚花处理，相比原结构的光滑接触面，锁紧后锯片与夹头的静摩擦力提升明显，即使在大进给量锯切薄壁钢管、铝合金型材时，也不会出现锯片打滑移位的问题，夹头上的锁紧孔做了倒角导向处理，更换锯片时锁紧螺栓可以顺畅导入孔位，不需要反复对齐调整，能够缩短现场换刀的辅助时间。悬臂主体的侧面做了窄边的减重槽设计，在不降低整体结构刚性的前提下，尽可能减少组件自身重量，

　　降低锯切往复运动过程中的惯性负载，减少设备传动部件的额外磨损。实际应用场景中，这款固定结构既可以作为原厂配件损坏后的替换件使用，也适合对锯切精度有更高要求的加工作业场景，比如五金维修现场的型材下料、家装施工中的管材切割、模型制作中的精细锯切工序，都能通过更高的夹持稳定性提升锯切质量，减少后续打磨修整的工作量。设计过程中也充分考虑了加工工艺性，整个结构没有复杂的异形曲面，常规的铣削、钻孔设备即可完成加工，不需要定制特殊刀具，小批量加工时的成本控制难度较低，悬臂主体的材质选用常规中碳钢即可满足强度要求，表面做发黑处理就能起到基础的防锈作用，夹头部分可以选用合金结构钢做淬火处理，提升锁紧接触面的耐磨性能，延长组件的整体使用寿命。

　　在安装适配性上，除了匹配对应型号的往复锯本体，固定器的锯片夹持槽宽度兼容常规厚度的往复锯片，不需要额外更换配套锁紧件，装配时只需要按照原厂的锁紧扭矩要求拧紧固定螺栓，即可达到设计的夹持力要求，不需要做额外的间隙调整。结构上没有设计多余的冗余部件，整体构型简洁，日常维护时只需要定期清理夹头接触面的锯屑、污渍，检查锁紧螺栓的预紧力即可，不需要复杂的保养流程，适合作业环境相对复杂的户外施工、车间加工场景使用。针对锯切过程中容易出现的锯片振动问题，悬臂部分的刚性提升也能有效降低锯切过程的共振振幅，相比原结构，锯切时的手部震感会有明显降低，长时间作业时的操作疲劳度也能得到一定缓解。
