经典款手持有线电话听筒造型结构

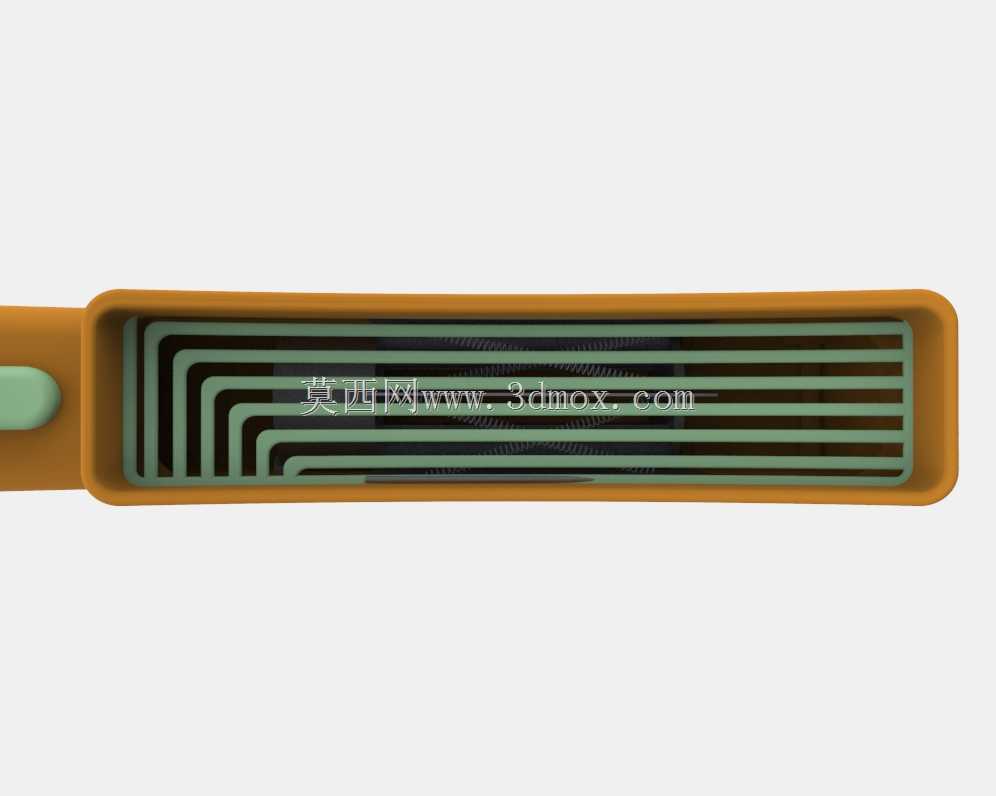

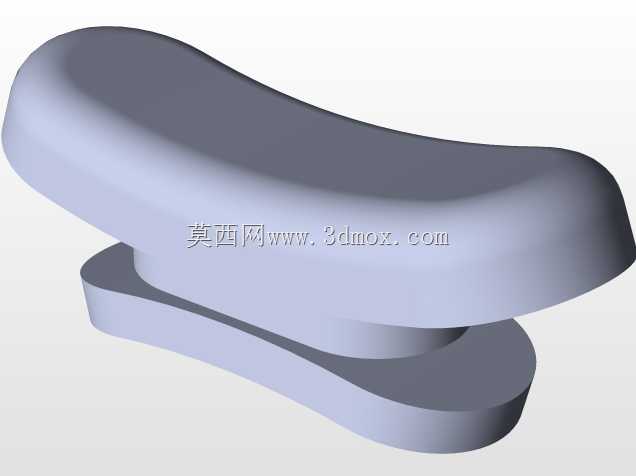

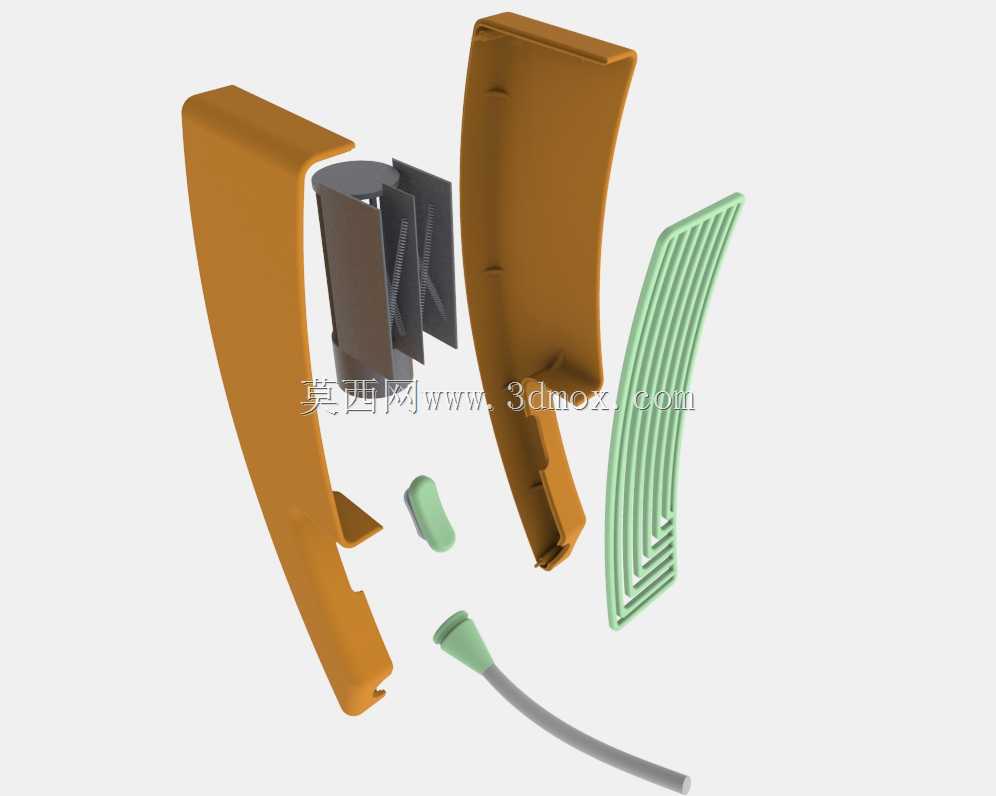

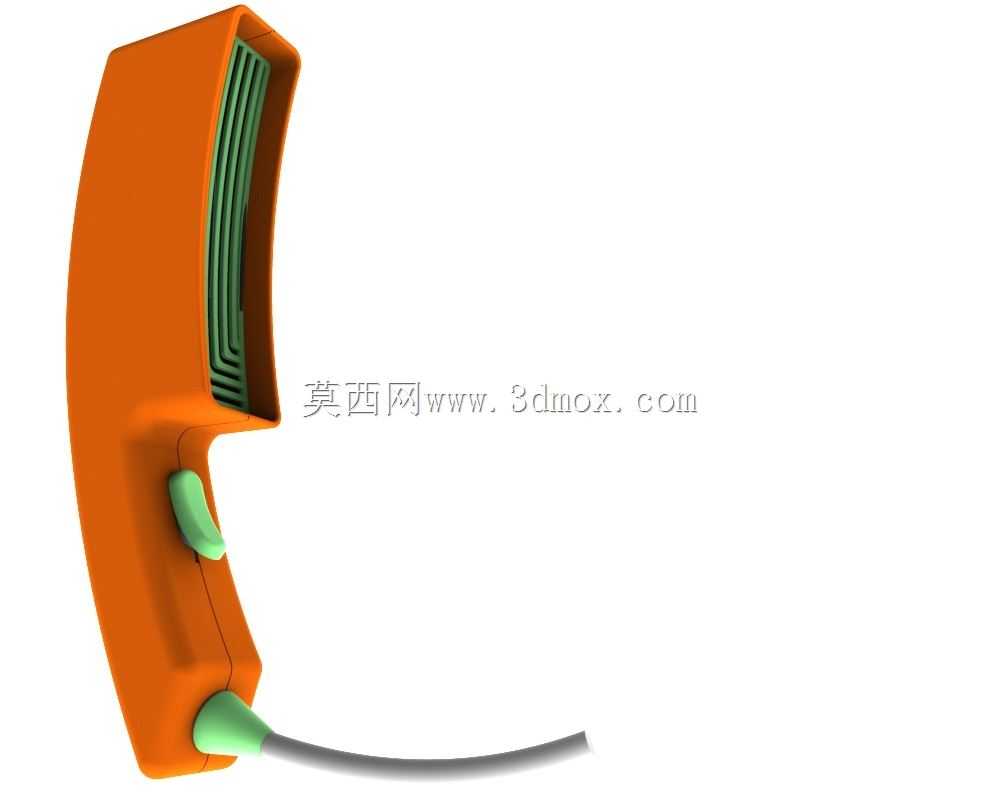

这款手持听筒的结构设计脱胎于经典桌面通讯终端的手持交互部件，整体围绕长时间单手握持的人机需求做曲面适配，壳体采用一体化弧面收腰造型，从耳部贴合端到口部拾音端做连续曲率过渡，握持段的内凹弧度匹配成年人手掌自然蜷曲的贴合轮廓，侧边的操作按键做凸起式弧面设计，按键行程控制在适合盲操作的按压反馈区间，无需目视即可完成通话挂接操作。从实际应用场景来看，这类手持听筒除了适配传统固定桌面通讯终端，也可嵌入工业对讲终端、公共服务呼叫终端、特殊场景抗干扰通讯设备做交互部件，壳体的曲面分模线沿侧边曲率走向布置，既保证注塑成型时的脱模顺畅度，也避免合模缝出现在握持贴合的手掌接触区域，减少长期握持的硌手感。内部的出声通道采用格栅式分层导流结构，出声孔沿听筒端部的内凹弧面等距排布，既保证声音扩散的均匀性，也能避免异物直接进入内部音腔，拾音端的出线位置做了圆弧过渡的防折结构，线材与壳体衔接处做软胶包覆，可承受上万次弯折而不出现线芯断裂问题。设计阶段优先考虑了手持状态的重心平衡，将内部配重件布置在握持段的中心位置，单手握持时不会出现端部下坠的偏重感，长时间持握通话也不易产生手部疲劳。壳体的壁厚做均匀化处理，整体壁厚控制在适合注塑成型的区间，加强筋沿内壁曲率走向布置，既保证壳体的抗摔抗冲击强度，也避免壁厚不均导致的注塑缩痕问题。安装边界上，听筒端部的衔接结构采用标准化卡扣设计，可适配不同规格的通讯终端底座，出线口的孔径匹配常规通讯线材的外径，密封结构可满足日常办公场景的防尘防泼溅需求，无需额外做密封处理即可达到基础的防护等级。从结构建模的角度看，这款模型的曲面连续性处理到位，所有过渡面均达到G2连续标准，做结构拆分时可直接基于现有曲面做壳体抽壳、卡扣位、按键安装位的细节设计，无需重新重构基础曲面，能大幅缩短同类通讯手持部件的开发周期。
