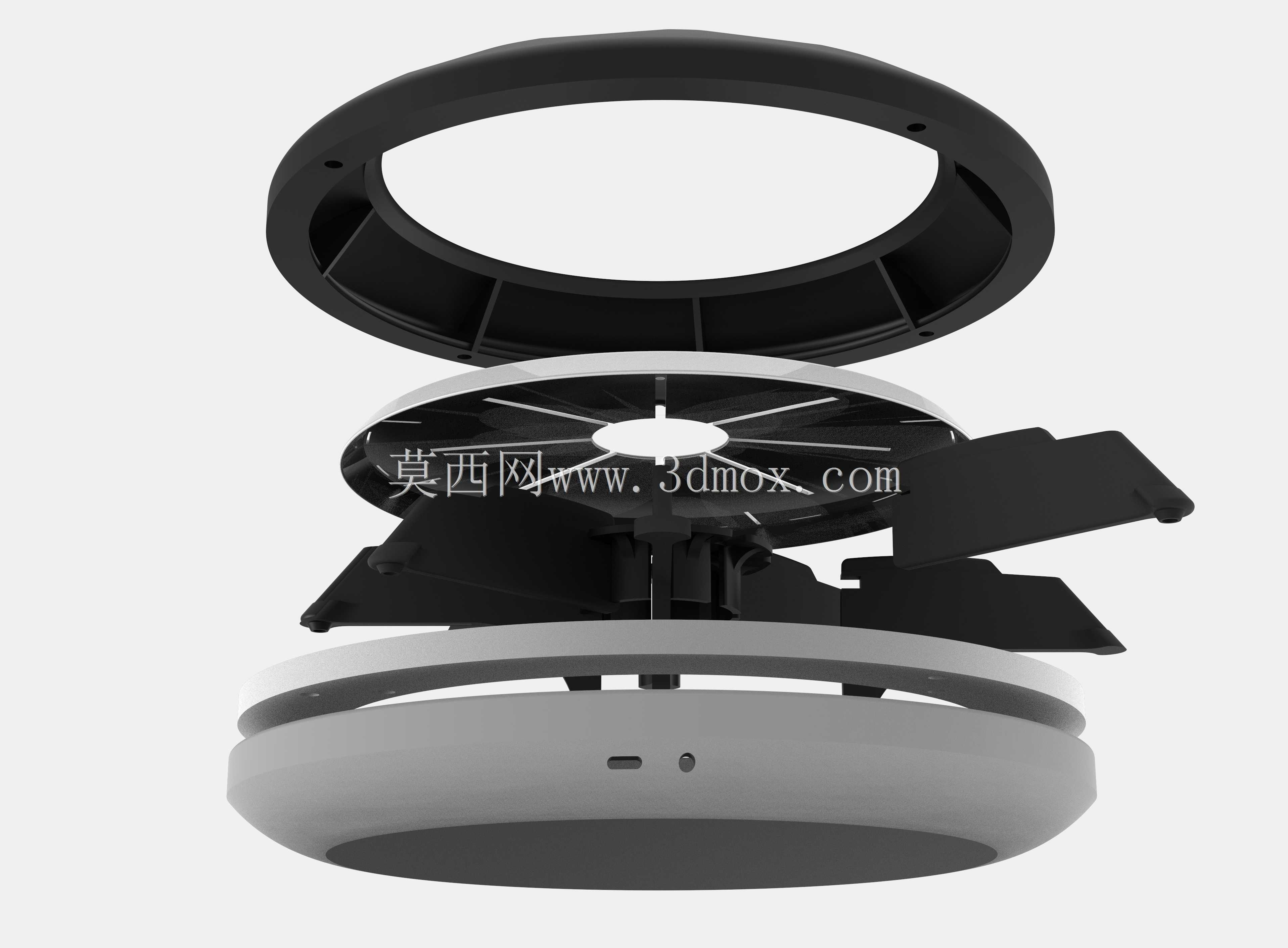

通讯设备配套半径类结构件三维设计

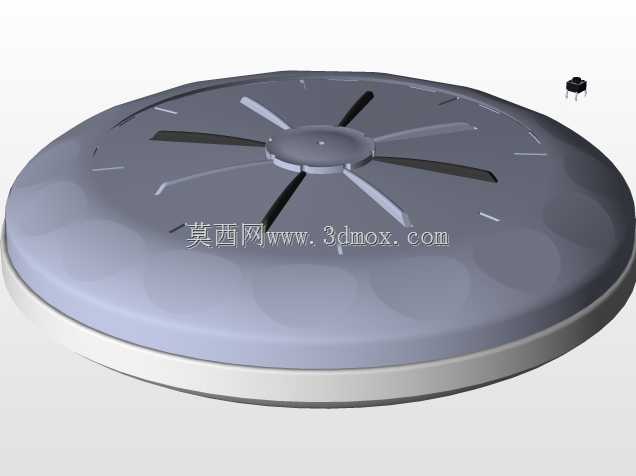

　　在通讯终端及配套外设的结构开发流程中，这类带连续圆弧半径特征的结构件，往往是容易被新手工程师忽略、却直接影响整机装配公差与握持手感的核心细节部件。不同于常规直边结构件，这类半径结构的设计需要同时兼顾内部器件避让、外壳装配间隙、用户接触触感三个核心维度，很多早期通讯手持设备的硌手问题，本质就是外壳衔接处的半径取值没有匹配壳体壁厚与内部堆叠的边界要求，最终导致合模后出现锐边、间隙不均的问题。

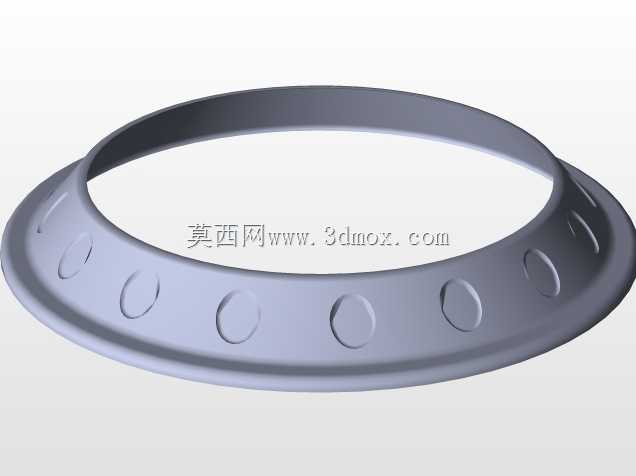

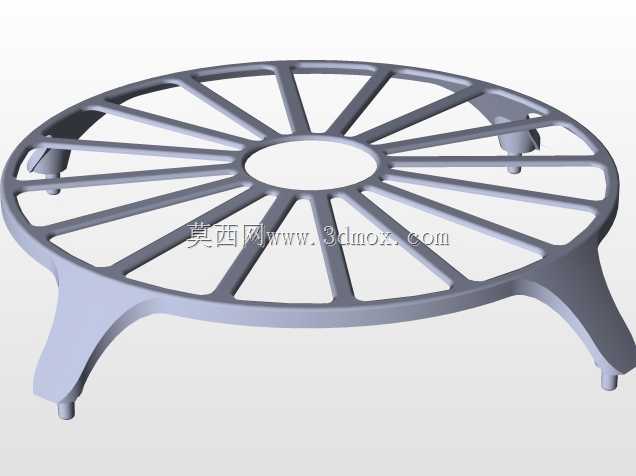

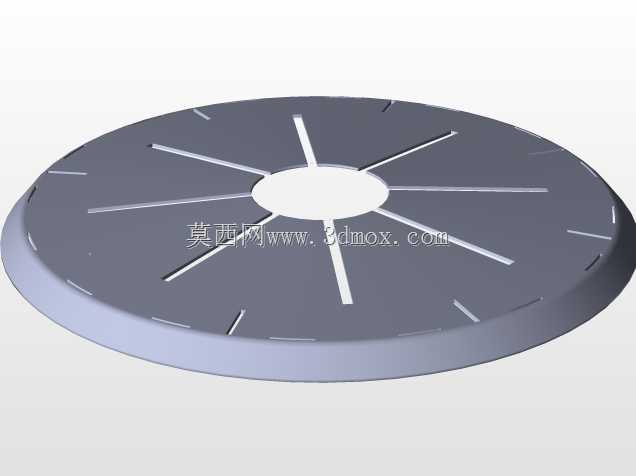

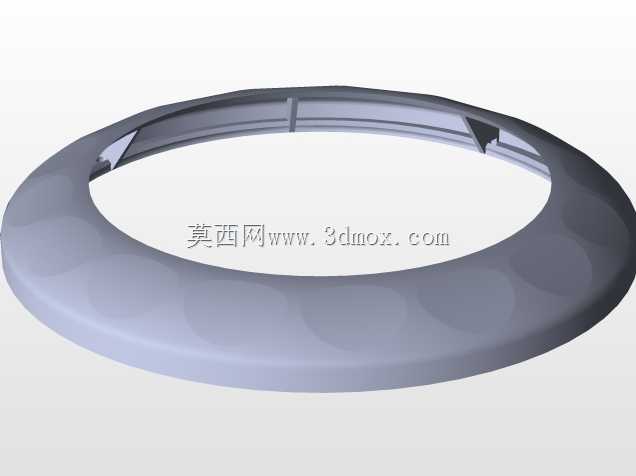

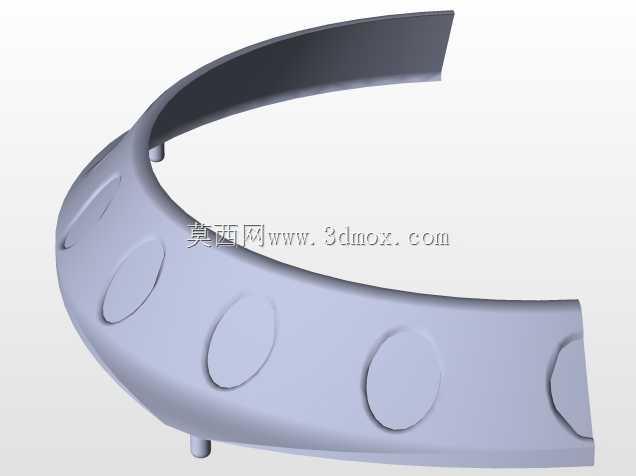

　　从实际应用场景来看，这类半径结构广泛出现在手持通讯设备的边角过渡、通讯配件的连接转轴处、桌面通讯终端的底座衔接位置，不同场景下的半径取值逻辑完全不同：手持接触区域的半径需要匹配人体工学的握持弧度，通常会根据握持时指腹的接触面积取连续变化的变半径值，避免固定半径带来的生硬触感；而内部结构的避让半径，则需要根据内部走线的弯曲半径、PCB板的安装间隙来确定，比如射频同轴线的最小弯曲半径通常要求是线径的5倍以上，这时候结构件上的避让半径就不能只看外观需求，必须优先满足线缆的装配要求，避免长期使用中线缆外层绝缘层被硬边割破，引发信号传输故障。

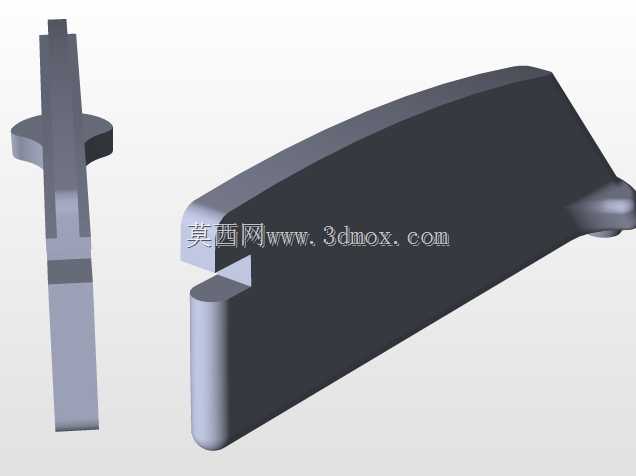

　　在设计思路层面，这类半径结构的建模不能只做单一的圆角特征，需要先梳理整个装配体的边界条件：首先要确认相邻零件的分型线位置，半径特征的终止边必须和分型线完全对齐，否则注塑生产时会出现飞边难以清理的问题；其次要核算半径处的壁厚，很多工程师做圆角时只做外表面的圆弧，忽略了内侧的壁厚均匀性，导致半径位置出现壁厚突变，注塑冷却时产生缩痕，外观面上出现明显的凹印，直接影响成品的外观良率；另外还要考虑安装时的工具操作空间，比如半径位置旁边如果有紧固螺丝，那么圆弧的边界必须留出螺丝批头的操作间隙，不能因为追求圆弧的流畅性导致装配时批头无法垂直对准螺丝槽，引发滑牙、装配效率低下的问题。

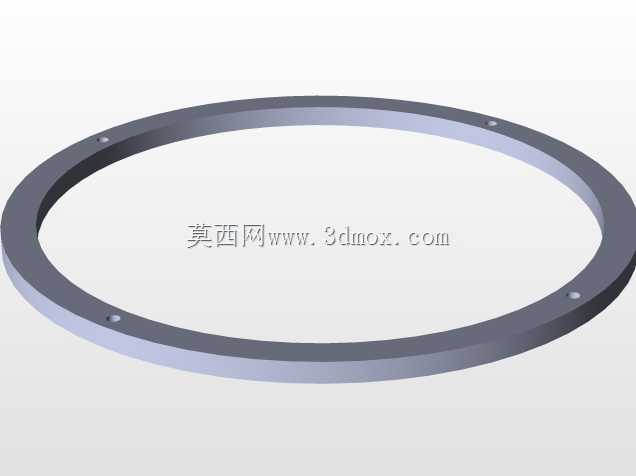

　　从安装边界的尺寸控制来看，这类半径结构的公差配合需要做差异化设定：和其他塑料壳体配合的半径面，通常取0.05-0.1mm的间隙公差，避免温度变化时不同材料的热胀冷缩率差异导致装配后出现顶白、开裂的问题；和内部金属屏蔽罩衔接的半径位置，则需要取0-0.03mm的过渡配合，保证屏蔽罩和壳体的贴合度，避免出现缝隙导致电磁屏蔽效能下降，影响通讯设备的抗干扰能力。另外在半径的收尾位置，需要做0.2mm左右的直边段过渡，不能让圆弧直接截止在零件的边缘，否则模具加工时刀具在圆弧截止点会出现接刀痕，量产时每一批零件的这个位置都会有细微的台阶，影响装配后的整体一致性。

　　很多刚接触通讯结构设计的工程师，容易把这类半径结构当成简单的外观修饰，实际上在跌落测试环节，边角位置的半径取值直接决定了整机的抗冲击能力：半径过小的边角在跌落时会产生应力集中，冲击力直接传递到内部的PCB板与屏幕，容易出现板件开裂、屏幕碎裂的问题；而合理的半径设计可以让跌落时的冲击力沿着圆弧面均匀分散，大幅降低结构失效的概率。同时在做表面处理的时候，比如手持通讯设备的外壳做磨砂喷涂工艺，半径位置的弧度如果设计不合理，会出现喷涂厚度不均的问题，圆弧内侧积漆、外侧漆层过薄，最终导致外观颜色不一致，影响成品的交付品质。

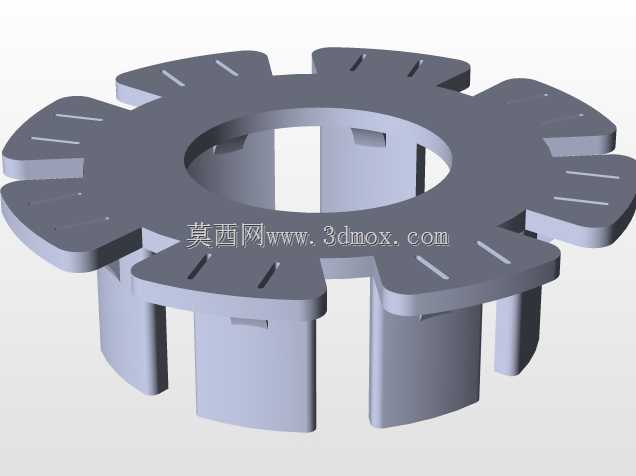

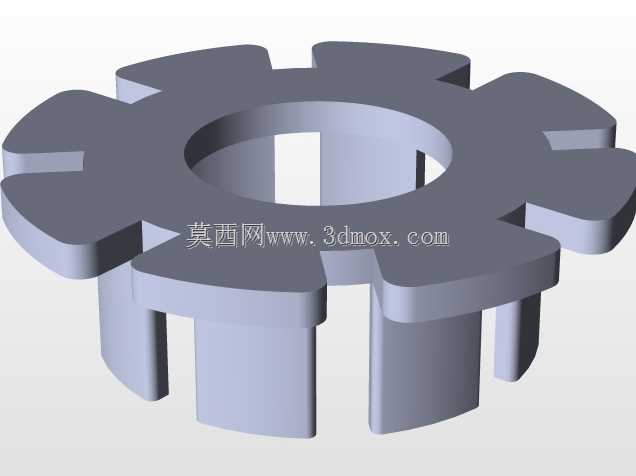

　　在三维建模过程中，这类半径特征的构建需要优先采用全参数化的建模逻辑，把半径值和相邻结构的尺寸做关联，比如当壳体壁厚调整时，对应的圆角半径可以自动匹配更新，避免后续改模时出现特征丢失、参考断裂的问题。对于连续变化的变半径结构，需要先做引导线控制圆弧的变化趋势，不能直接用软件自带的变半径圆角功能随意拖拽数值，要保证整个圆弧面的曲率连续，否则手摸上去会有明显的凹凸感，达不到外观设计的要求。另外还要考虑模具加工的可行性，半径值不能小于加工刀具的最小半径，否则模具上对应的位置需要做电极放电加工，会大幅增加模具的加工成本与周期，对于量产项目来说，这类工艺成本的考量必须在设计阶段就纳入评估，不能等图纸下发到模具厂才发现结构无法加工，再回头修改设计耽误项目进度。
