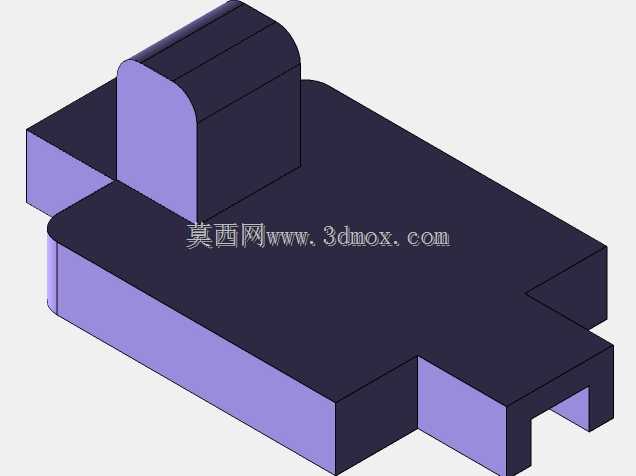

便携挂扣式紫外线照明小灯结构设计

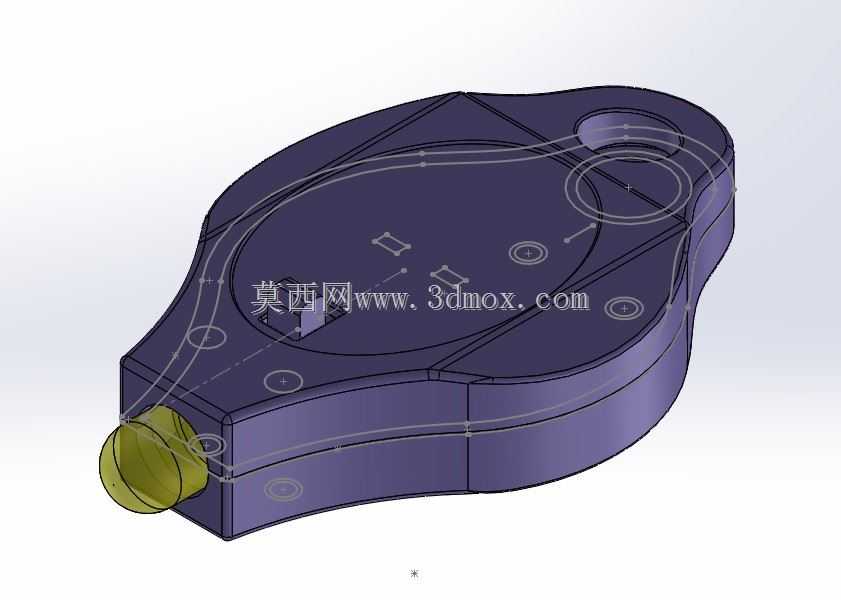

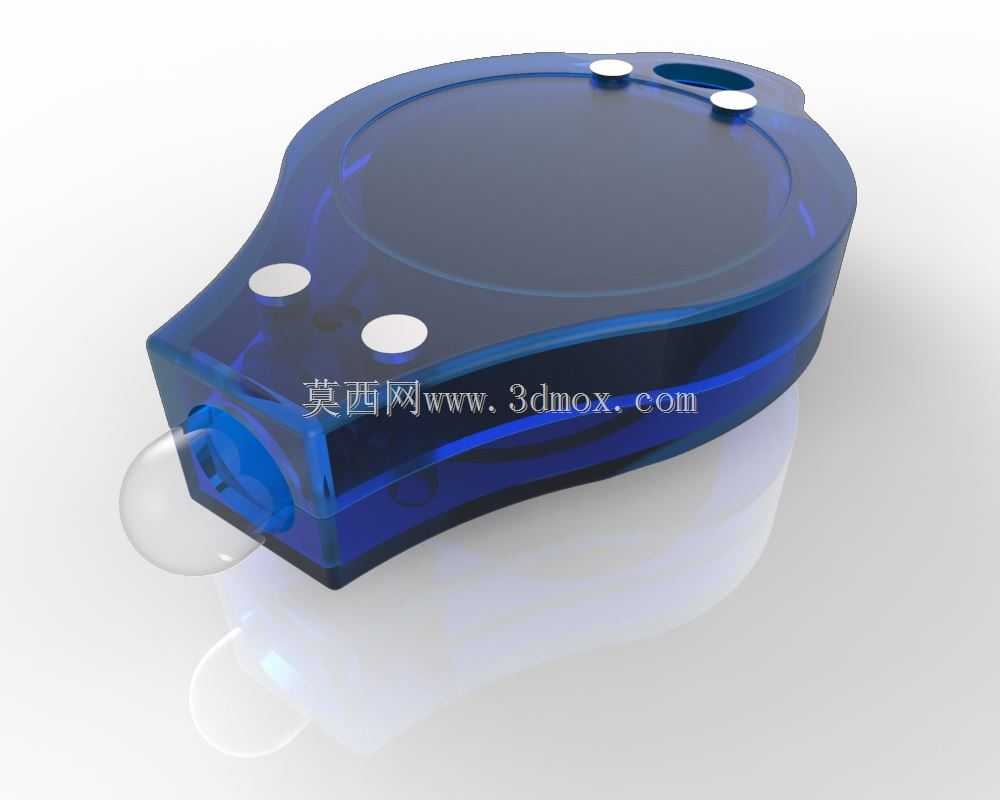

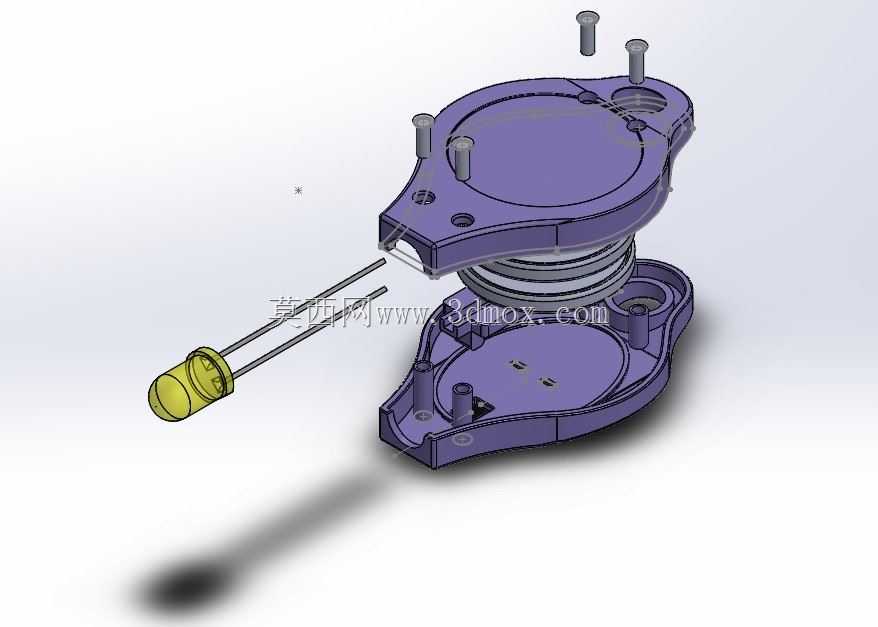

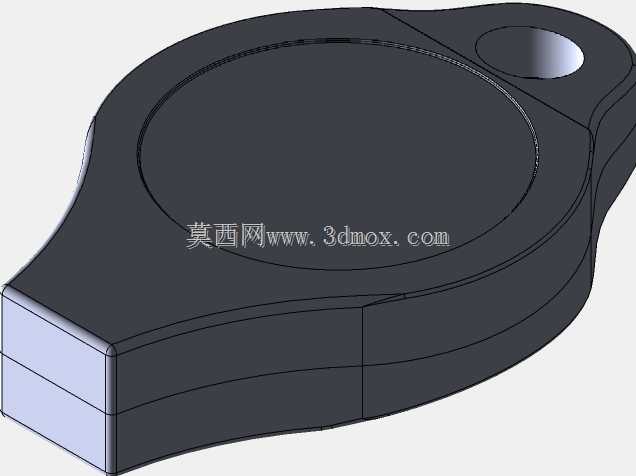

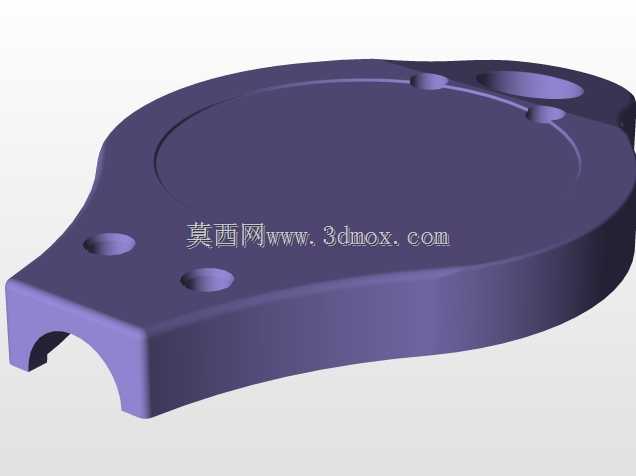

　　这款随身挂带式紫外照明装置，核心定位是满足日常便携场景下的紫外照射需求，整体采用上下扣合的壳体结构，壳体边缘预留了标准钥匙链挂接孔位，可直接穿入钥匙环与随身钥匙串、挂扣组合携带，不会额外增加携带负担，适配日常通勤、户外出行、物件验真等多场景的使用需求。装置的发光元件采用直插式紫外LED，引脚直接延伸至壳体内部的电路板安装位，无需额外的转接连接件，既压缩了内部空间占用，也减少了装配环节的零件数量，降低批量生产时的装配复杂度。上下壳体之间设置了螺旋压缩弹簧作为电池仓的压紧结构，弹簧的预压缩量经过匹配计算，既可以保证纽扣电池在仓内始终与电极保持可靠接触，避免随身晃动时出现接触不良、灯体闪烁的问题，也能在更换电池时提供足够的弹出推力，

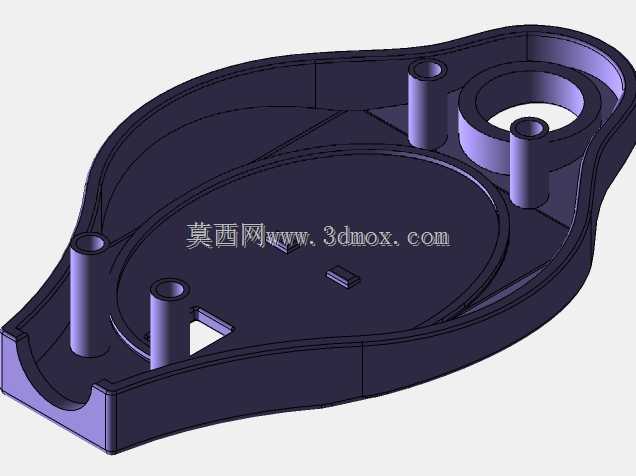

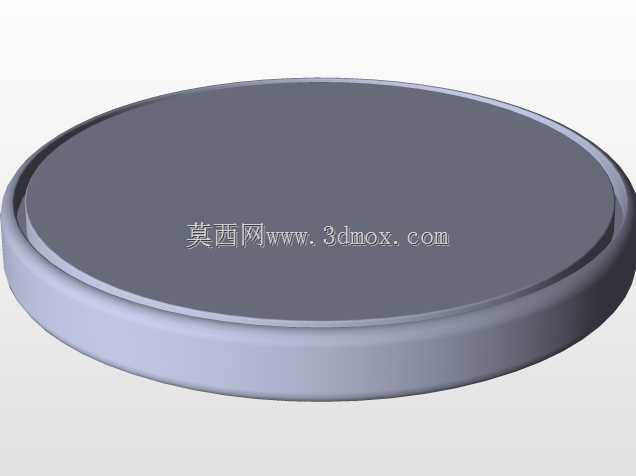

　　方便用户快速开启仓盖完成电池替换，无需额外借助撬片等辅助工具。壳体上的固定柱位与螺丝孔位采用同轴度匹配设计，四颗自攻螺丝沿壳体周向均匀分布，锁紧后上下壳体的贴合面缝隙可控制在0.1mm以内，既可以阻挡日常使用时的灰尘、溅水进入壳体内部，也不会因为螺丝锁紧力过大导致壳体出现翘曲、开裂的问题。从安装边界来看，整体壳体的最大外轮廓尺寸适配常规钥匙串的挂载空间，挂孔位置设置在壳体的一端，与LED出光方向形成合理的角度差，手持钥匙串使用时，LED的照射方向刚好朝向用户手指指向的位置，不需要刻意调整手腕角度就能对准待照射区域，操作手感更顺畅。内部电路的布局完全贴合壳体内腔的异形结构，电池仓设置在壳体中部的圆形空腔内，刚好容纳两粒标准纽扣电池，

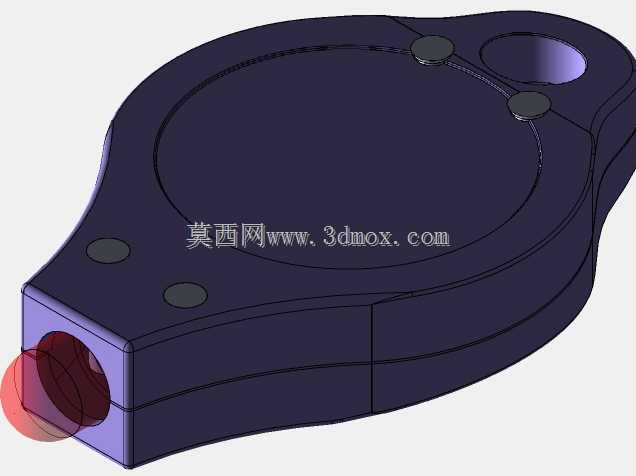

　　电极弹片的位置与弹簧压紧位完全对应，不会出现电池装反时的导通风险，壳体上对应LED的位置预留了透光孔位，孔位边缘做了倒角处理，既可以固定LED的引脚位置，避免晃动导致的光源偏移，也能减少光线在壳体内部的漫反射，提升出光的集中度。在实际使用场景中，这款小灯可覆盖日常的荧光防伪标识查验、小型UV固化作业、宠物尿液痕迹查找等需求，因为整体结构没有外露的尖锐边角，放在口袋、包内时不会刮蹭其他物品，壳体采用耐磨的硬质塑料材质，日常与钥匙等金属物件摩擦也不会轻易出现表面划痕，长期使用仍能保持完整的外观形态。设计过程中针对随身工具的跌落场景做了结构强化，壳体的螺丝柱位做了加厚的筋位支撑，从1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、

　　螺丝松脱的问题，内部的LED、电池等元件也不会因为冲击出现移位、失效的情况。按键位置设置在壳体侧面的易触碰区域，采用与壳体一体化的悬臂式按键结构，不需要额外安装独立按键零件，按键的按压力度设置在1.5N-2N之间，既不会因为随身挤压出现误触发点亮的情况，也不会因为按压力度过大导致操作费力。
