多工位砖块码垛转运作业机构设计

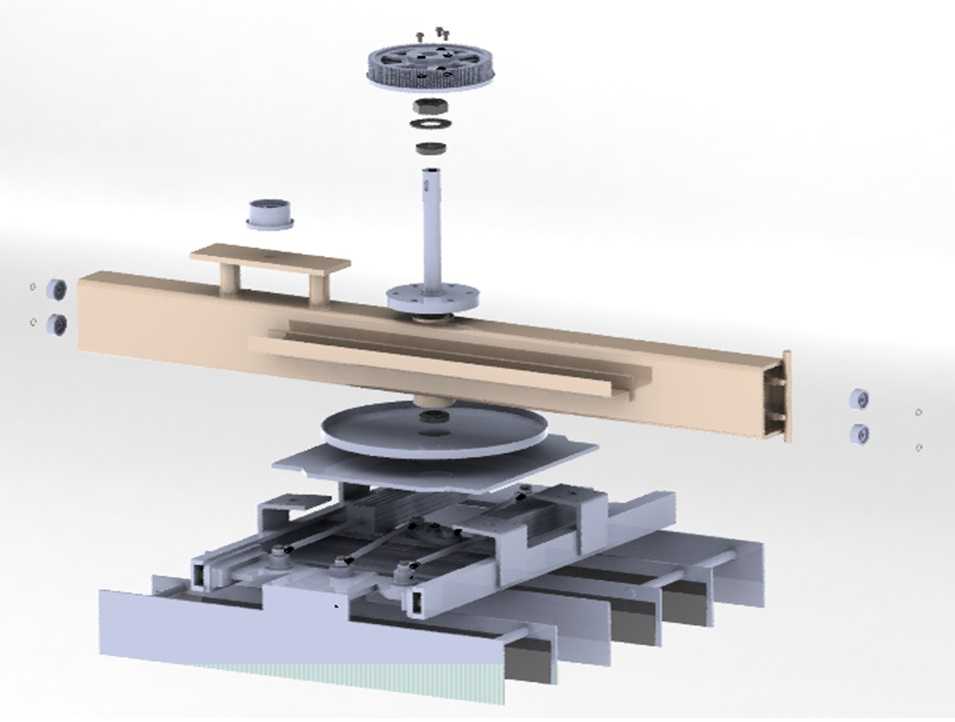

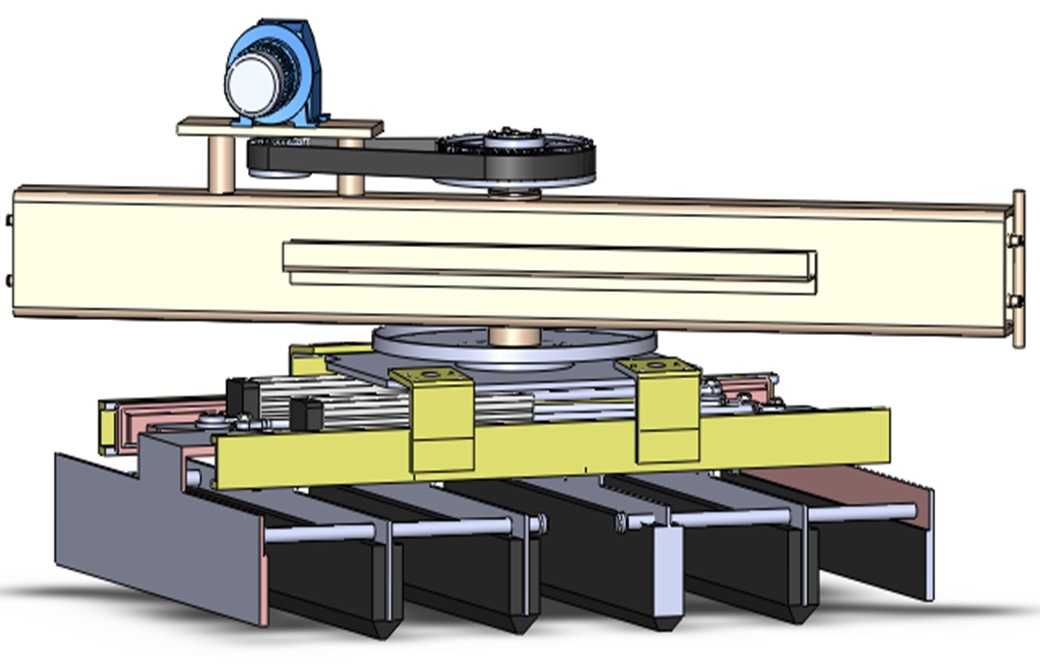

　　这套机构主要面向建材生产环节的砖块成型后段工序，适配烧结砖、混凝土砌块等块状建材的批量转运、码垛作业场景，可对接前端砖块切坯、编组工位的输出节拍，替代人工完成重体力的砖块搬运动作，降低产线人工负重作业占比，同时减少人工搬运过程中砖块磕碰掉角的残次率。从结构布局来看，整套机构采用上层横移+中部回转+下层夹取的三层架构设计，顶部的驱动单元通过皮带传动连接横移滑座，横移行程覆盖前端砖块来料位与后端码垛放置位的全部区间，滑座下方配置回转支承结构，可带动下层夹取组件完成0-180度范围内的角度调整，适配不同码垛方向的砖块排布要求，比如错缝码垛时的砖块角度偏转需求，无需额外调整来料方向即可完成码垛动作。下层夹取组件采用多组并行的夹爪布局，

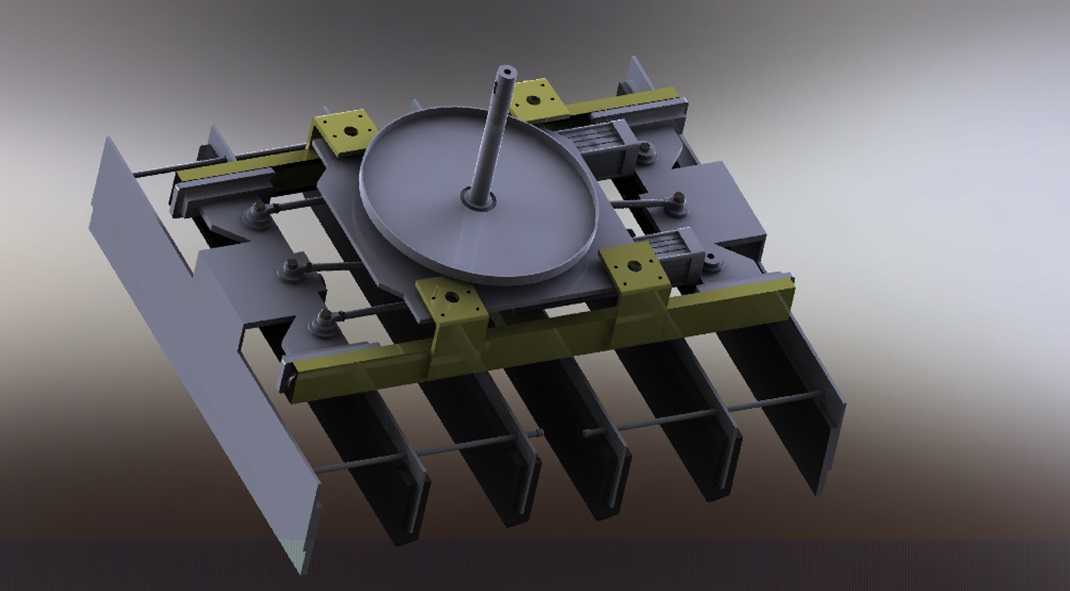

　　单组夹爪对应一列砖块的夹持位置，夹爪的开合通过直线导轨搭配气缸驱动实现，夹持面设置有耐磨缓冲垫层，既保证夹持力足够托起整列砖块的重量，又避免刚性接触造成砖块表面破损。夹爪组件的升降通过导柱导向结构实现，升降行程匹配砖块堆叠的层高差，可逐层完成码垛动作，不会在放置砖块时因下落高度过大造成砖块碎裂。设计过程中，首先核算了单批次夹持砖块的总重量，以此反向推导驱动电机的输出扭矩、皮带的传动负载以及夹爪气缸的夹持力参数，所有受力连接位置均做了加强筋处理，避免长期重载作业下出现结构变形。横移导轨的安装基准面做了平面度公差要求，保证滑座移动过程中无卡滞、抖动，防止砖块在转运过程中从夹爪上滑落。回转支承的选型考虑了偏载工况，

　　即夹取组件单侧受力时的回转稳定性，避免回转过程中出现晃动偏移。安装边界方面，整套机构的横向安装宽度适配常规砖块编组工位的输出宽度，纵向安装长度预留了横移行程的两端缓冲距离，顶部驱动单元的安装高度不干涉车间顶部的管线布局，下层夹爪的最低下落位置匹配码垛托盘的承载面高度，最高抬升位置满足最高码垛层数的顶部空间要求。机构的动力走线采用拖链内置布局，所有线缆、气管均收纳在拖链内部，随横移、回转动作同步移动，避免线缆外露造成的剐蹭、缠绕风险。在实际应用中，这套机构可根据不同砖块的尺寸规格调整夹爪的间距，适配不同规格砌块的生产需求，调整过程无需更换整套夹爪组件，仅需调整夹爪在安装梁上的固定位置即可完成换型，缩短产线换型的调试时间。

　　横移驱动采用变频调速模式，可根据前端产线的输出节拍调整横移速度，空载返程时可提高移动速度缩短作业周期，重载夹持移动时降低速度保证运行平稳。回转机构设置有硬限位结构，防止回转超程造成气管、线缆扭断，同时配置位置检测传感器，保证每次回转的角度精度满足码垛对齐要求，避免砖块码放错位影响后续的打包、转运工序。夹爪的夹持力设置有压力反馈调节，可根据砖块的强度调整夹持力大小，针对强度较低的轻质砌块降低夹持力避免夹碎砖块，针对高密度承重砖块提高夹持力防止转运过程中砖块脱落。整套机构的结构件多采用标准化型材与通用标准件制作，加工难度低，后期维护更换配件成本低，适合中小型建材生产企业的产线升级改造使用，无需对现有产线布局做大幅改动即可完成安装对接。
