立式纸张书籍自动配送售货机结构设计

　　在文印门店、图书馆自助服务区、政务服务大厅的资料发放点位，这类立式自动配送设备的应用场景十分明确，核心是替代人工完成单张纸张、成册复印件、薄本资料的24小时无人值守发放，适配用户自助取件、零散资料售卖的实际需求，无需专人值守即可完成从存货到取货的全流程动作。

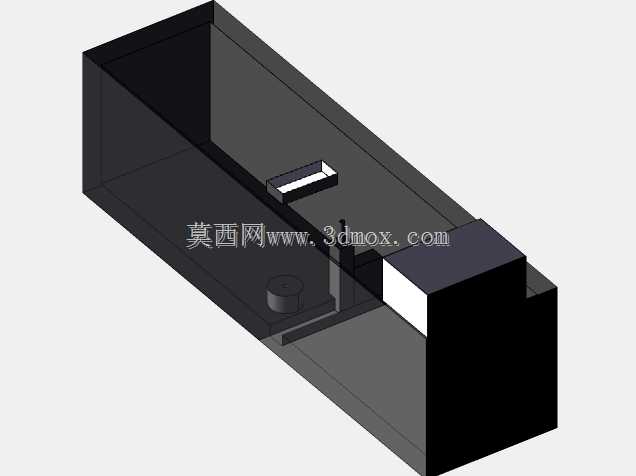

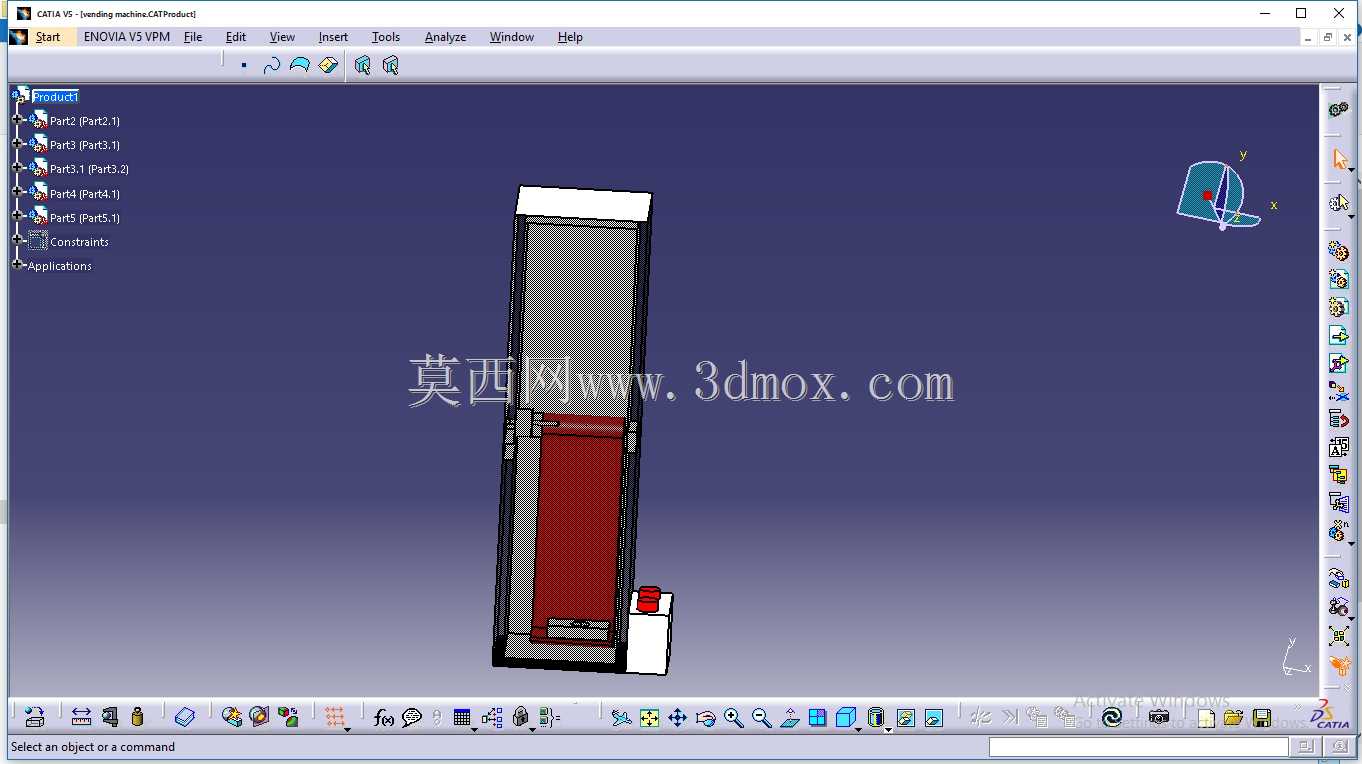

　　从结构设计逻辑来看，整体采用窄立式柜体布局，充分利用竖向空间压缩占地面积，适配靠墙安装的点位需求，柜体宽度控制在常规自助终端的通行预留范围内，深度不超过普通墙面置物架的安装边界，不会占用过多公共通行空间，安装时仅需预留底部水平固定点位与后侧电源接线空间即可，无需额外做地面开槽或墙体预埋处理。

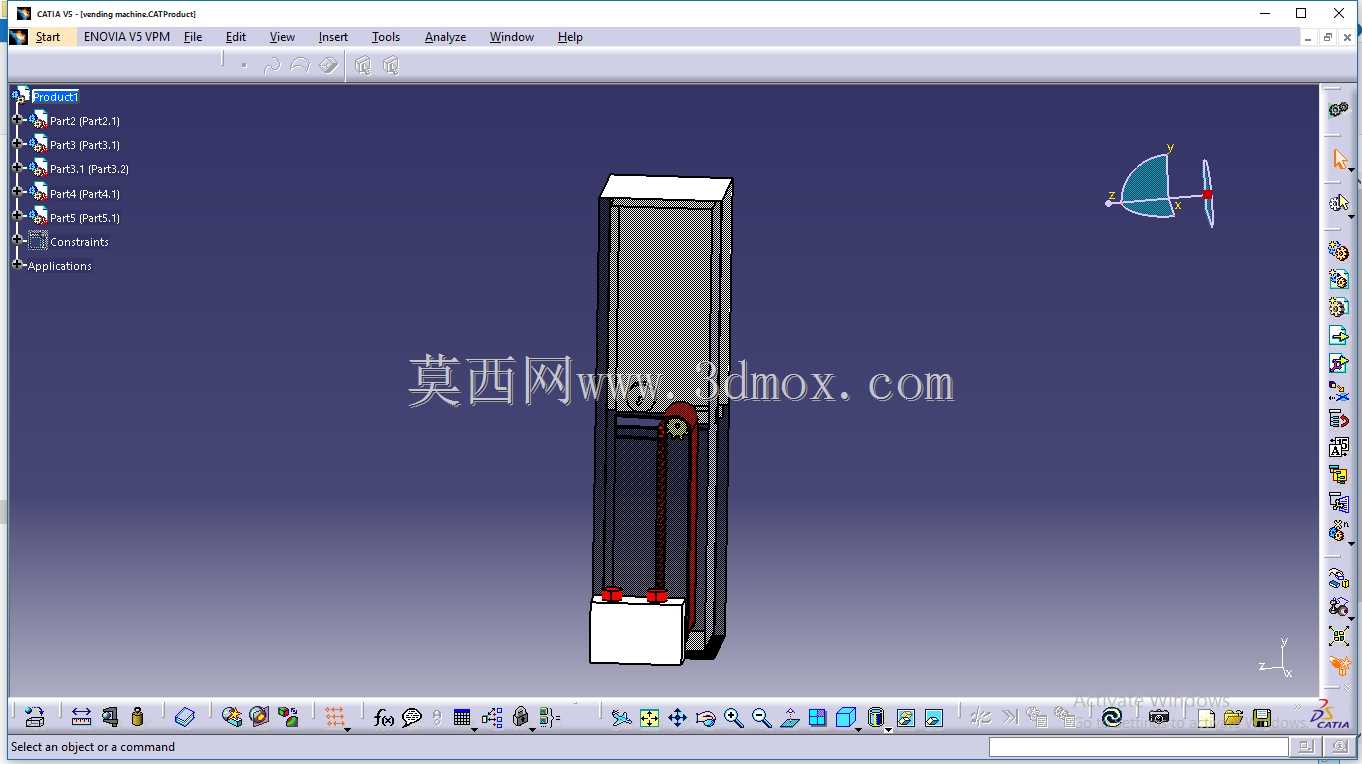

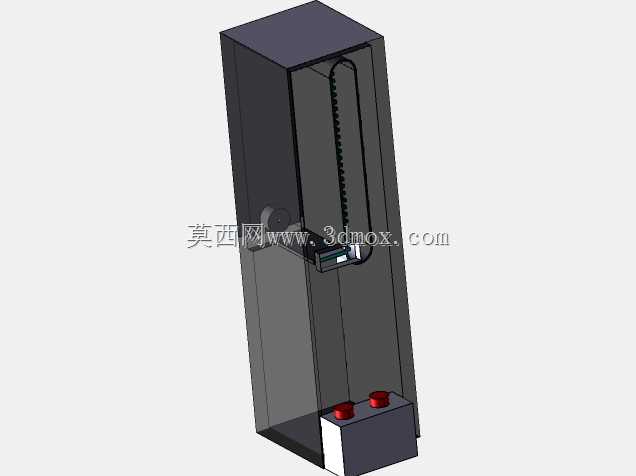

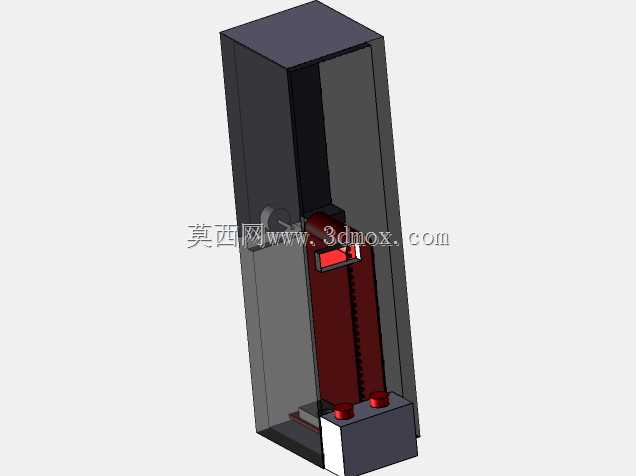

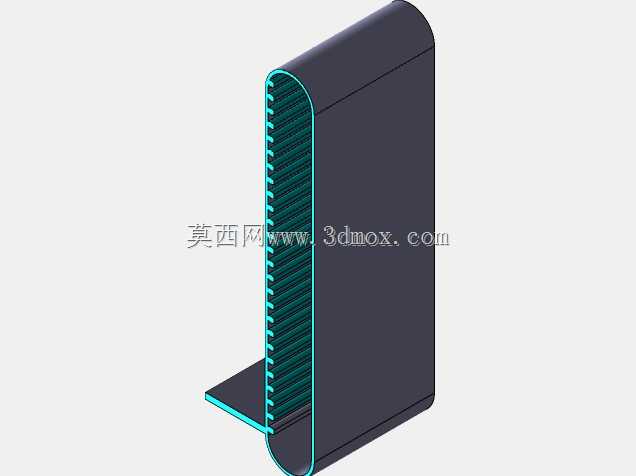

　　设备的核心功能模块分为储料区、升降输送区、取货区三个部分，储料区设置在柜体上部，采用分层格挡设计，可根据存放物料的厚度调整格挡间距，既可以存放单张A4、A3规格的打印纸张，也可以放置厚度在50mm以内的成册复印件、薄本宣传册或小型书籍，格挡边缘设置有限位挡边，避免物料在存放过程中出现倾斜滑落的问题。升降输送区采用同步带传动结构，搭配导向滑轨保证升降托盘的运行平稳性，托盘上设置有柔性拨料结构，接收到出货指令后，升降机构运行至对应储料格挡位置，拨料结构将对应格挡内的单份物料推送至升降托盘上，随后升降托盘沿竖向导轨平稳下行至下部取货口位置，取货口设置有自动复位的挡门，托盘到位后挡门自动开启，用户即可取出物料，取货完成后挡门复位，升降托盘回归初始待料位置。

　　设计过程中重点考虑了物料输送的稳定性，针对纸张类物料轻薄易卡滞的特性，拨料结构的接触端采用软质防滑材质，推送行程做了冗余设计，避免推送不到位导致的卡料问题；升降导轨的安装平行度在建模时做了公差预留，保证实际装配时即使存在小幅安装误差，也不会出现升降卡滞、运行异响的问题。柜体外壳采用薄钢板折弯拼接结构，建模时预留了钣金折弯的工艺缺口与焊接定位点位，所有外露边缘都做了圆角倒钝处理，避免使用过程中划伤取货用户或运维人员。取货口的高度设置在成年人站立时的手部舒适操作区间，无需弯腰或抬手过高即可完成取货动作，适配不同身高用户的使用需求。

　　从运维角度考虑，柜体后侧设置有可全开的检修门，检修门配备安全锁具，运维人员打开门后即可直接接触到所有储料格挡与传动结构，可快速完成物料补充、卡料清理、易损件更换等日常维护操作，传动结构的所有固定点位都采用快拆式设计，无需复杂工具即可完成同步带张紧度调整、拨料件更换等操作，降低后期运维的时间成本。建模过程中对所有运动部件做了干涉仿真校验，模拟了升降托盘全行程运行、拨料结构全动作周期的运动轨迹，确认不存在结构干涉问题，同时对柜体的整体重心做了核算，保证满载物料状态下的重心落在柜体底部支撑面的中心区域，即使受到外力碰撞也不会出现倾翻风险，满足公共区域使用的安全要求。
