五辐星形运动款汽车轮毂三维设计作品

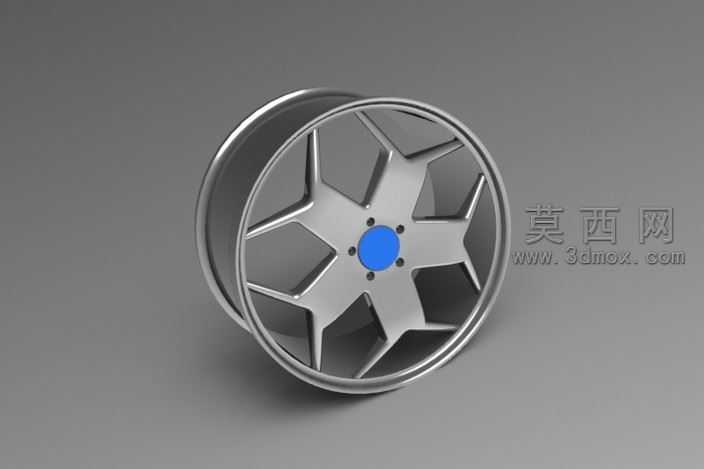

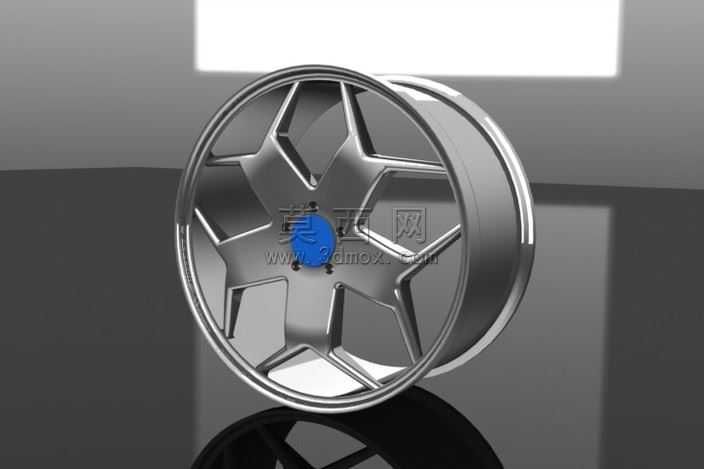

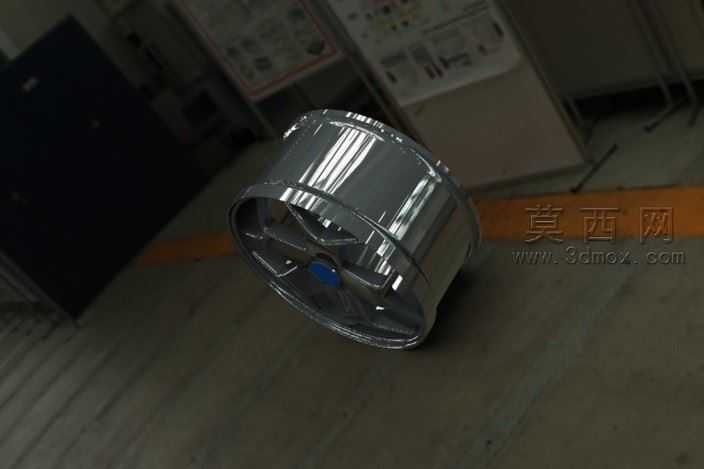

本作品为运动风格汽车铝合金轮毂的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成轮毂的基础轮辋筒体，严格匹配民用乘用车轮辋的标准轮廓曲率，预留出轮胎安装的胎圈座、轮缘的标准配合尺寸，保证后续结构与实车装配逻辑一致。轮辐部分采用五组对称式星形切削造型设计，每支轮辐从中心轮毂盖安装位向外延伸至轮辋内壁，通过放样凸台命令完成辐条的变截面过渡，辐条表面设计有内凹的切削折面，既还原改装轮毂的轻量化视觉效果，也在结构上合理分布受力载荷，避免应力集中问题。中心安装位精准设计了螺栓孔的分布圆、中心定位孔的配合尺寸，同时预留了轮毂盖的安装卡槽，轮辋与轮辐的衔接位置做了圆角过渡处理，消除建模过程中的尖锐棱角，还原真实压铸铝合金轮毂的工艺特征。材质与渲染阶段，为模型赋予高光亮面镀铬铝合金材质，调整材质的反射率、粗糙度参数，模拟抛光合金轮毂的金属质感，在场景中搭建柔光箱环境光源，通过多角度光源投射凸显轮辐折面的光影层次，在轮毂下方添加反光地面，呈现轮毂放置状态下的倒影效果，强化金属材质的真实表现力。设计过程中兼顾造型美感与结构合理性，五辐星形的对称结构既保证了旋转动平衡的基础要求，大间隙的辐条布局也为刹车系统预留了充足的散热空间，整体造型偏向运动改装风格，线条硬朗利落，折角过渡流畅，完整还原了高性能改装轮毂的视觉特征与结构细节，可用于汽车改装方案展示、轮毂结构教学演示等场景。
