四人座小型观光高尔夫车底盘结构设计

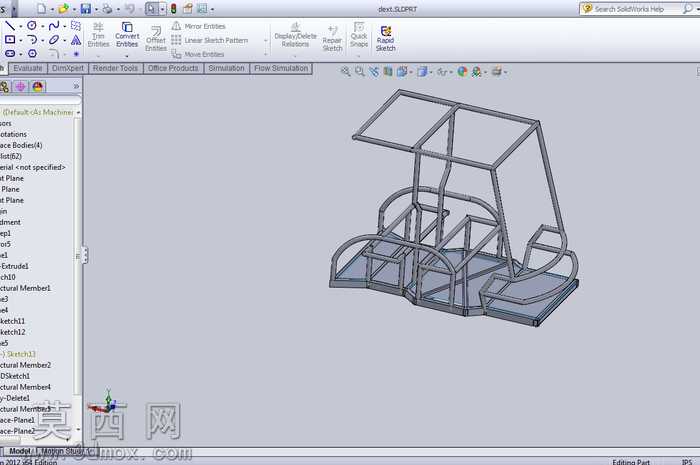

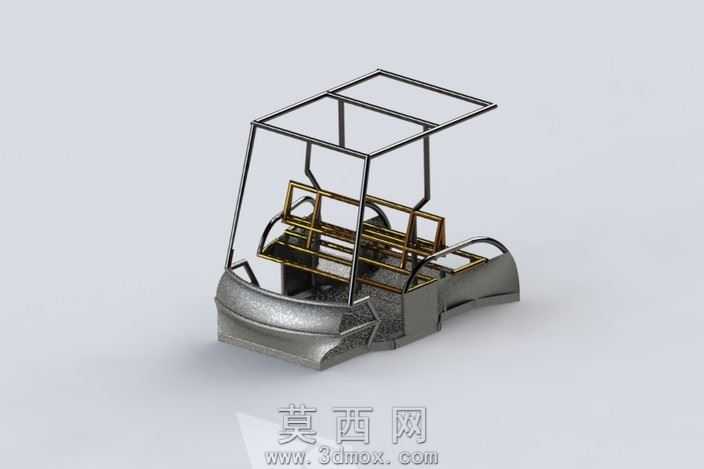

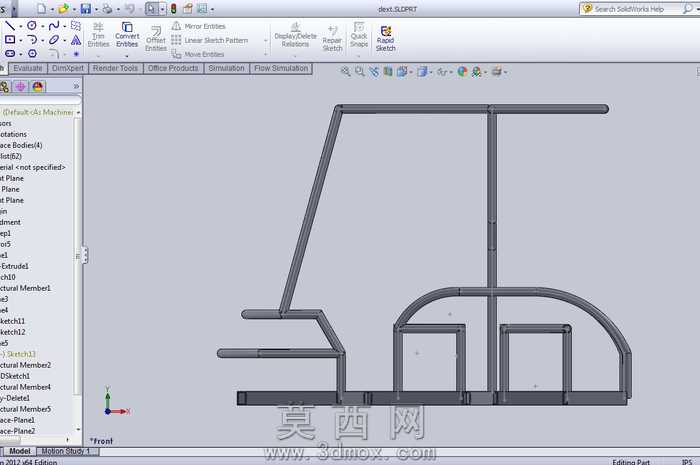

本作品为四人座小型高尔夫代步车的底盘及上部承载框架三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，整体遵循小型低速代步车的轻量化、高实用性设计原则。首先从底盘基准框架开始构建，底部承载主体采用弧形包覆式前部结构，既可以在低速行驶时降低前部剐蹭风险，也能优化整车前部的视觉整体性，底盘主体预留了动力单元、转向机构、电池组的安装位，各安装点位均做了安装面平整处理与安装孔位预留，方便后续装配对应零部件。上部承载框架分为两部分，下部为乘员舱的座椅承载与防护栏结构，采用金属管材弯折成型的框架式设计，横向与纵向杆件交叉排布，在保证结构强度的同时尽可能降低整体重量，座椅支撑位做了分层结构设计，可适配软垫安装与座椅固定件装配；上部为顶棚支撑框架，采用细金属管材搭建矩形顶篷骨架，四根竖向支撑柱分别连接底盘框架的四个边角位置，连接节点处做了加强结构处理，避免长期使用出现框架松动问题。渲染阶段针对不同部件赋予了差异化材质，底盘前部包覆件采用磨砂金属质感材质，模拟玻璃钢或磨砂金属外壳的哑光颗粒质感，框架类部件分别赋予亮面金属与古铜色金属材质，区分主支撑结构与防护栏结构的视觉层次，渲染背景采用简洁浅灰色调，突出模型本身的结构细节。设计思路上围绕小型场地代步的核心需求，整体结构紧凑，四人座的排布方式充分利用了底盘的横向与纵向空间，没有冗余的结构设计，框架式的上部结构既可以满足遮阳顶棚的安装需求，也能作为乘员防护结构，在低速行驶场景下提供足够的安全防护，各部分结构的连接位置均做了圆角过渡处理，避免尖锐棱角带来的安全隐患，整体模型结构完整，各部件的装配关系清晰，可直接用于后续的结构验证、改装设计或者教学演示使用。
