奥迪涡轮增压废气阀密封法兰结构设计

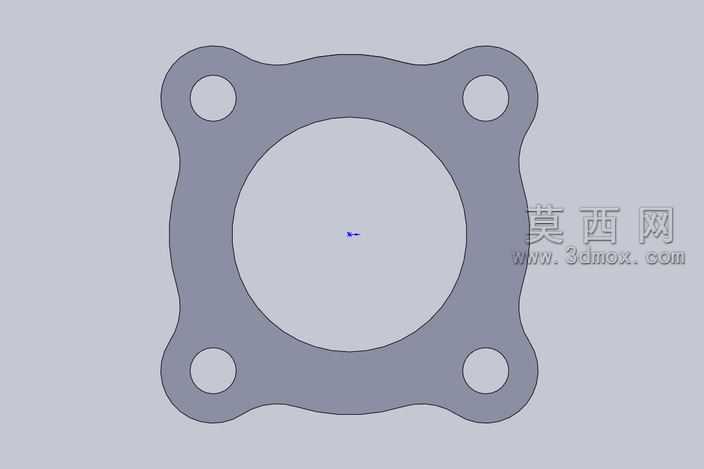

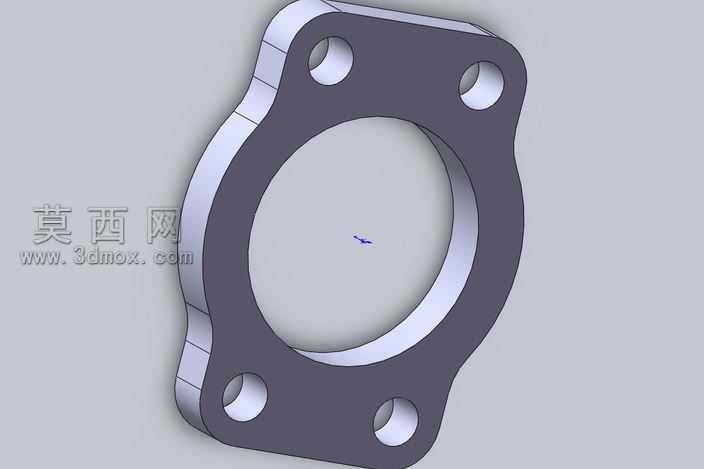

本作品为适配奥迪车型涡轮增压系统废气旁通阀的密封法兰三维建模作品，建模过程围绕汽车动力系统密封件的实际工况需求展开，首先基于涡轮增压系统废气侧的安装匹配尺寸，确定法兰的整体轮廓边界：主体采用对称式异形轮廓设计，中心开设大尺寸圆形通孔，用于匹配废气旁通阀的气流通道，保证废气流通的截面面积符合增压系统的气流量要求，避免气流阻力过大影响涡轮增压器的泄压调节效率。法兰四个角位置分别开设圆形安装通孔，孔位间距严格对应涡轮壳体与废气阀的安装螺柱位置，保证装配时的同轴度与贴合度，避免安装错位导致的密封失效问题。建模过程中对法兰的边缘做了平滑过渡处理，轮廓曲线采用连续曲率的样条线绘制，既避免直角结构带来的应力集中问题，也适配安装位置的周边空间布局，不会与周边的涡轮壳体、管路部件产生干涉。材质设计上，针对涡轮增压系统废气侧的高温、高压、带油气腐蚀的工况，模拟金属复合密封垫片的材质特性，表面做哑光金属质感处理，还原密封垫片的真实材质观感，同时在建模时预留了合适的厚度参数，保证法兰在螺栓锁紧状态下有足够的形变补偿能力，填充结合面的微观不平度，实现高温废气的可靠密封。设计思路上，摒弃了传统规则方形法兰的冗余结构，根据安装点位的实际分布做轮廓收窄优化，在保证四个安装孔位周边结构强度的前提下，尽可能缩减法兰的整体尺寸与重量，既降低了配件的材料成本，也减少了高温环境下法兰自身的热膨胀量，避免热胀冷缩导致的螺栓预紧力衰减。建模过程中对法兰的密封面做了平面度的参数约束，保证两个密封端面的平面度公差符合汽车密封件的行业标准，避免因端面翘曲导致的废气泄漏问题，同时对安装孔的边缘做了微小的倒角处理，既方便安装时的螺柱导入，也避免孔边毛刺在装配时刮伤涡轮壳体的密封端面，影响密封效果。整体模型结构完整，尺寸参数匹配实际车型的安装需求，可用于涡轮增压系统的装配校验、密封性能仿真分析，也可作为汽车改装配件的设计参考，完整还原了废气旁通阀密封法兰的结构特征与设计考量。
