PNP型无磁磁场传感器工业结构设计

　　在工业自动化检测场景里，这类磁场传感器的应用覆盖范围极广，从流水线的工件到位检测、气缸活塞位置判定，到自动化设备的转速采集、无接触式行程限位，都能看到同结构产品的身影。和传统接触式行程开关不同，它依靠磁场变化触发信号输出，没有机械触点的磨损问题，能在高频往复动作的工位上长期稳定运行，哪怕是有少量粉尘、切削液飞溅的机加工工位，只要做好前端防护，也能可靠完成检测任务。

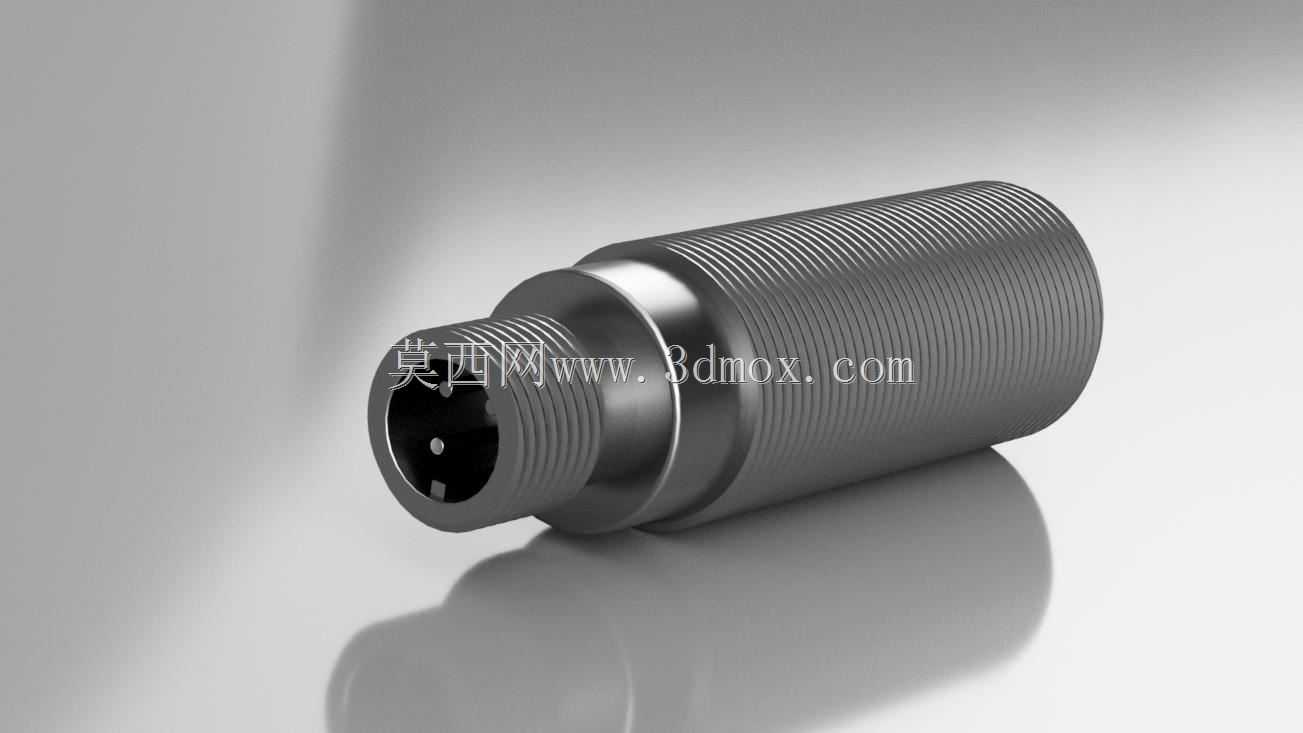

　　这款PNP型无磁磁场传感器采用全金属螺纹圆柱外壳设计，外壳表面做了细密的滚花纹理，既可以提升安装时的摩擦力，方便徒手调整安装深度，也能在拧紧锁紧螺母时增加接触面的咬合度，避免长期受设备振动影响出现安装移位。外壳主体选用导磁性能稳定的金属材质，既能屏蔽外界杂散磁场的干扰，也能为内部的磁感应元件提供足够的结构防护，抵御安装过程中的磕碰以及设备运行时的轻微外力冲击。前端的检测端做了收窄设计，中心预留了信号校准的定位孔，安装时可以借助这个孔位快速对齐检测靶点，减少现场调试的对位时间。尾部的外螺纹接口是标准的工业接插件规格，能直接匹配市面上通用的M12航空插头，不用额外做接线处理，现场更换备件时插拔即可完成替换，大幅降低设备停机维护的时间成本。

　　从设计思路上看，这款传感器优先考虑了工业现场的安装兼容性，圆柱螺纹的主体结构可以直接适配设备上预留的标准安装孔位，配合两个六角锁紧螺母就能完成轴向位置的固定，不需要额外设计定制安装支架。内部的磁感应元件做了居中同轴布置，保证检测面的磁场感应范围均匀分布，不会因为元件偏置导致检测距离出现方向性偏差，不管是检测轴向靠近的磁钢，还是径向划过的磁性触发块，都能稳定输出一致的触发信号。无磁的设计特性让它不会吸附现场的铁屑、金属粉尘，避免长期使用后检测端堆积金属碎屑导致检测灵敏度下降，尤其适合机加工、焊接这类金属碎屑较多的生产场景，减少日常维护清理的频次。

　　尺寸设计上，这款传感器的主体直径适配工业常用的30mm标准安装孔径，螺纹段长度预留了足够的调整余量，哪怕安装板厚度在5到15mm之间，都能通过调整螺母位置找到合适的检测距离，不需要额外加工过渡衬套。整体长度控制在紧凑范围内，安装后不会在设备外侧突出过多，避免被工位上移动的工件、机械手剐蹭。尾部接插件和主体做了同轴过渡设计，接线后线缆可以顺着传感器轴向引出，不会占用侧面的安装空间，在排布密集的检测工位上，相邻传感器之间不会出现接线干涉的问题。

　　实际选型使用时，这类传感器的PNP输出形式可以直接匹配绝大多数日系、欧系PLC的数字量输入模块，不需要额外加装信号转换模块，接线时只需要对接电源正、电源负以及信号输出三根线即可完成接线。它的检测触发只对特定强度的磁场敏感，不会被现场的普通金属构件干扰，哪怕检测面和被检测工件之间隔着薄铝片、塑料板这类非导磁材质，也能正常穿透完成检测，适合用在有隔层要求的设备工位上，比如密封腔体内部的位置检测，不需要在腔体壁上开孔安装，就能隔着密封壁获取内部构件的位置信号。

　　在结构建模过程中，需要重点保证外壳螺纹的参数精度，滚花的纹理深度要控制在合理范围，既要保证防滑效果，也不能因为纹理过深导致外壳壁厚不足影响防护强度。内部元件的安装槽要和外壳保持严格同轴，避免装配后磁感应元件出现偏斜，影响实际检测的有效范围。前端检测面和内部元件的距离要严格按照设计公差控制，这个尺寸直接决定了传感器的有效检测距离，偏差过大会导致实际触发距离和标称值不符，给现场调试带来不必要的麻烦。尾部接插件的配合尺寸要符合通用工业接插件的公差标准，保证和市面上的标准插头能顺畅插拔，不会出现插接过松接触不良或者过紧无法装配的问题。
