NBD纳米防水透气织物导水结构设计

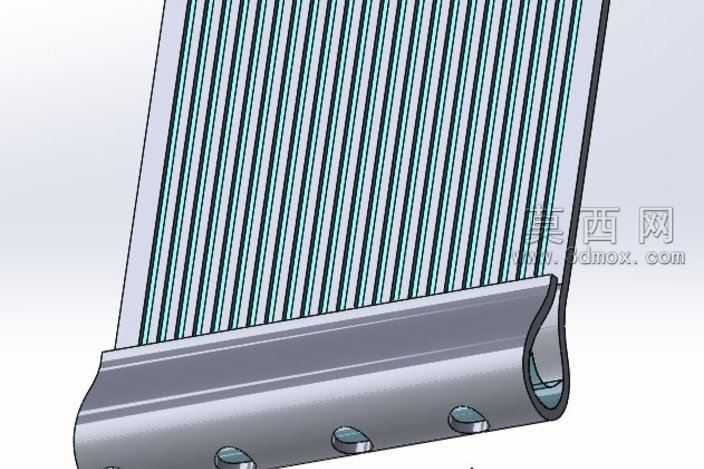

本作品采用三维参数化建模软件完成整体结构设计，建模阶段先对防水透气织物的表层疏水结构进行特征拆分，将竖向导水筋条以阵列特征完成排布，每根筋条的截面尺寸、排布间距均经过参数化约束，可根据不同面料的使用场景快速调整参数完成适配。建模过程中对织物底部的集水卷边结构做了重点细节刻画，卷边的圆弧过渡、表面的固定凸点均采用实体拉伸加圆角特征完成，保证结构的可加工性与装配贴合度。渲染阶段采用半透明哑光材质模拟NBD纳米涂层的疏水表面质感，对竖向筋条赋予带细微纹理的浅蓝灰色材质，还原纳米级导水通道的视觉特征，底部金属质感的集水卷边采用低粗糙度的金属材质，搭配环境光遮蔽效果凸显结构的层次关系，整体渲染角度选取斜向剖面视角，可清晰展示表层织物与底部集水结构的装配关系。结构设计上，竖向排布的导水筋条可在织物表层形成连续的导水通路，当外层水汽在面料表面凝结成水珠后，可顺着筋条的导向快速流向底部的集水卷边，避免冷凝水渗入衣物内层；集水卷边采用弧形收口设计，可暂存导排下来的冷凝水，搭配可拆卸的储水腔体结构，可在饱和后通过加热或真空方式快速排出积存水分。设计思路围绕防水透气场景的核心痛点展开，针对太空、高湿飞行环境下衣物内层容易积存冷凝水的问题，通过结构设计替代传统面料的单一疏水功能，在保证面料透气性能的前提下实现冷凝水的定向导排，该结构可拓展应用于防风护目镜涂层、电池组疏水结构、冷凝效率提升装置等多个场景，建模过程中所有特征均保留参数化编辑能力，可根据不同应用场景的尺寸需求快速修改结构参数，适配不同的安装使用需求。
