钢管焊接式赛车防滚冲刺车架结构

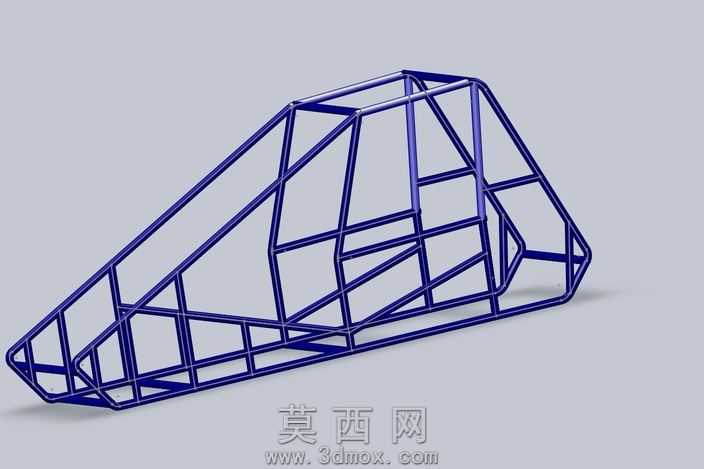

本模型为钢管拼接焊接成型的赛车冲刺防滚车架，采用三维参数化建模方式完成整体结构搭建，建模过程中以圆管型材为基础构件，严格遵循赛车防滚架的力学布局逻辑进行管线排布。建模阶段先绘制三维空间线架作为管道路径，通过扫描特征生成每一段管件实体，对管件相交位置做精准的相贯线裁切处理，保证所有衔接节点贴合紧密，还原真实焊接工艺的对接效果。材质渲染上为管件赋予深蓝色金属漆材质，模拟高强度合金钢管的表面质感，搭配浅灰色哑光地面作为展示基底，添加柔和的环境漫反射光照，突出框架结构的空间层次感与线条张力，清晰呈现每一处斜向支撑、横向加强筋的布局位置。结构设计上采用三角形稳定结构作为核心受力单元，前部为收窄的锥形碰撞溃缩区，中部为环绕驾驶舱的笼式防护结构，顶部设置横向防滚横梁，侧部布置多道斜向支撑梁分散侧向冲击力，底部为贯通式纵梁承载整车载荷，所有管件衔接节点均做连续封闭处理，避免应力集中问题。设计思路围绕轻量化与高刚性的平衡展开，在保证防滚架抗冲击、抗形变能力满足赛事安全标准的前提下，通过优化管件排布减少非必要的冗余管材，降低整体框架自重，同时预留出驾驶舱、动力总成、悬挂系统的安装空间，各安装点位的位置精度符合整车装配的公差要求，框架整体的重心布局经过调整，匹配赛车低重心的操控需求，可作为赛车整车设计的基础承载结构参考，也可用于钢管类框架结构的力学分析、工艺设计参考。
