手绑鱼钩跳汰机成型工装模具设计

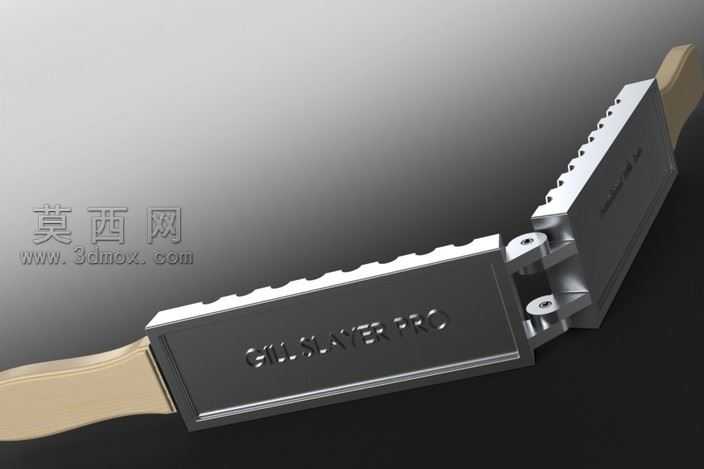

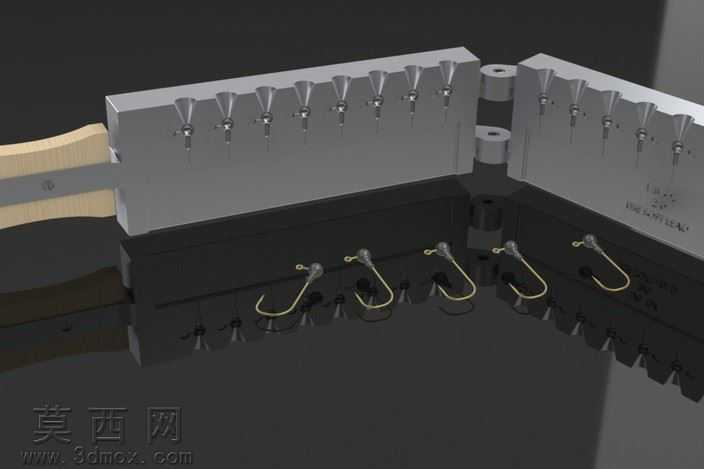

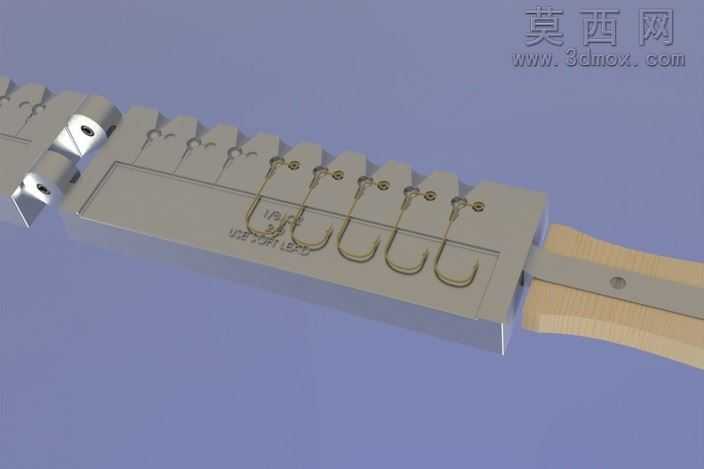

本套模型为手绑鱼钩生产所用的跳汰机首道简单成型模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循五金冲压成型模具的设计规范，对模具的合模精度、定位结构、成型型腔做了精细化的参数校准。模型整体分为上模成型组件、下模定位基座、侧边夹紧定位结构三个核心部分，下模基座采用长条式整体钢结构设计，表面均匀排布多组成型型腔，每个型腔对应单枚鱼钩的弯型轮廓，型腔弧度完全匹配成品鱼钩的钩身弯曲度、钩尖角度与钩门宽度参数，确保一次合模即可完成鱼钩钩身的精准弯压成型。上模组件对应下模型腔位置设置了配套的压型凸台，凸台边缘做了R角过渡处理，避免压型过程中对鱼钩金属线材表面造成刮伤、压痕等缺陷，同时在上模与下模的对接位置设计了定位销孔结构，合模时定位销率先导入销孔完成上下模的位置校准，将合模错位公差控制在0.02mm以内，保证每一枚成型鱼钩的尺寸一致性。模具侧边设置了可调式夹紧挡块，可根据不同线径的鱼钩线材调整挡块位置，适配多种规格鱼钩的生产需求，挡块表面做了防滑纹理处理，避免线材在压型过程中出现移位、窜动的问题。渲染阶段采用金属钢材质对模具主体进行材质赋予，调整材质的粗糙度、反光度参数还原模具钢的哑光金属质感，对模具表面的雕刻字符、螺丝孔位、合模缝等细节做了纹理强化，让模型展示效果更贴近真实加工后的模具实物。设计思路上围绕手绑鱼钩的生产痛点，简化了传统鱼钩成型模具的复杂结构，采用一模多腔的排布方式提升单批次生产效率，同时将模具的安装接口设计为通用快装结构，可直接适配常规跳汰机的设备安装位，无需额外做结构改装即可投入生产使用，整体结构紧凑，成型精度稳定，能够满足小批量多规格鱼钩的生产加工需求，降低鱼钩生产的模具投入成本与换模调试时间。
