Sermax液压快速夹具三维结构设计

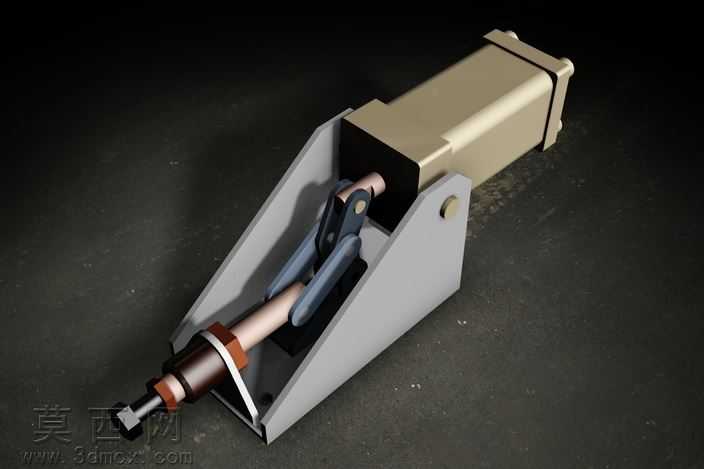

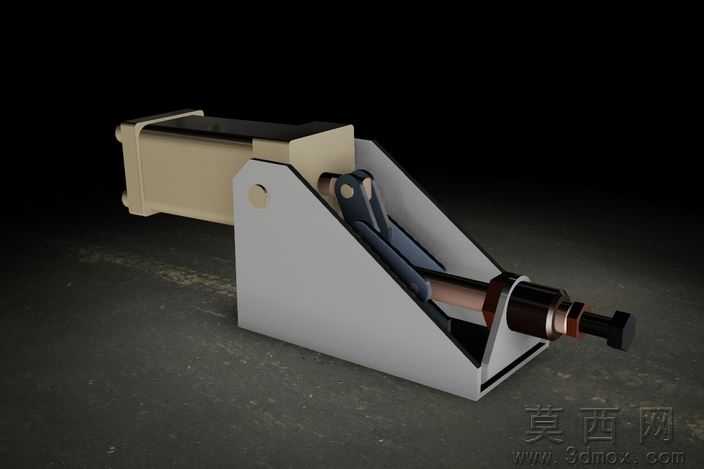

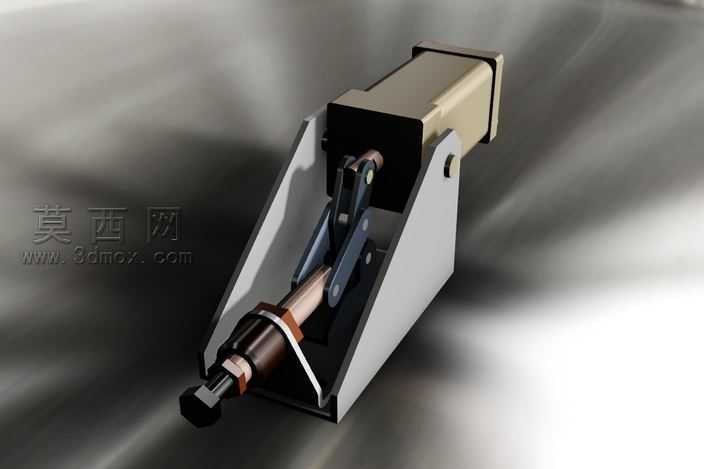

本作品为液压驱动式快速夹具的三维设计模型，建模过程中严格遵循机械工装夹具的设计规范，对各组成部件进行了1:1等比例的参数化建模，完整还原了液压快速夹具的全部结构细节。模型整体由液压驱动缸、L型安装基座、连杆传动机构、夹紧执行端、调节限位组件五个核心部分构成，建模阶段对每一处装配配合面都做了公差适配的结构处理，保证各活动部件的运动逻辑符合实际机械运行规律，不存在结构干涉、穿模等建模问题。渲染阶段采用工业产品常用的写实渲染方案，针对不同部件的材质特性做了差异化的材质参数调整：L型安装基座采用磨砂灰铸铁材质，还原金属铸件的哑光颗粒质感与厚重的金属肌理；液压驱动缸缸体采用米黄色硬质阳极氧化铝材质，搭配端部的黑色密封端盖，清晰区分缸体与密封结构的材质差异；连杆传动部件采用发黑处理的合金钢材质，还原传动件表面的深色氧化层质感，同时对铰接销轴做了金属高光处理，突出铰接位置的转动配合结构；夹紧执行端的活塞杆采用抛光镀铬材质，搭配端部的黑色橡胶防滑压头与调节螺母，清晰呈现夹紧端的调节功能结构。设计思路上，该夹具采用液压作为动力源，相比传统手动快速夹具具备更大的夹紧力与更稳定的夹紧保持性，通过内置的连杆增力结构，将液压杆的直线推力转化为夹紧端的下压夹紧动作，可实现工件的快速装夹与松脱，适配自动化生产线上的快速工装定位需求。建模过程中对液压缸的进出油口、基座的安装固定孔、夹紧行程的限位结构都做了精细化的细节还原，所有螺纹结构、铰接孔位、密封槽位都符合机械加工的工艺要求，可直接用于工装设计的方案参考、结构演示以及后续的工程图转化工作，能够直观展示液压快速夹具的工作原理与装配关系。
