两端花键结构三菱驱动轴零件结构

　　在非道路移动机械的传动系统布局中，这类两端带渐开线花键的驱动轴，是连接变速箱末端输出法兰与末端驱动轮边减速器的核心传力构件，多数应用在中小马力段的农用拖拉机、草坪养护机械的行走传动链路里，负责把动力总成输出的扭矩平稳传递到行走机构，同时要承受作业过程中地面颠簸带来的径向冲击、频繁换向带来的交变扭转载荷，是行走系统里直接决定动力传递可靠性的关键零件。

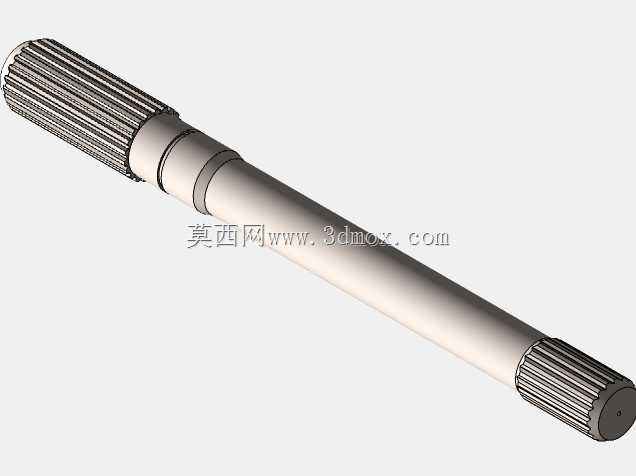

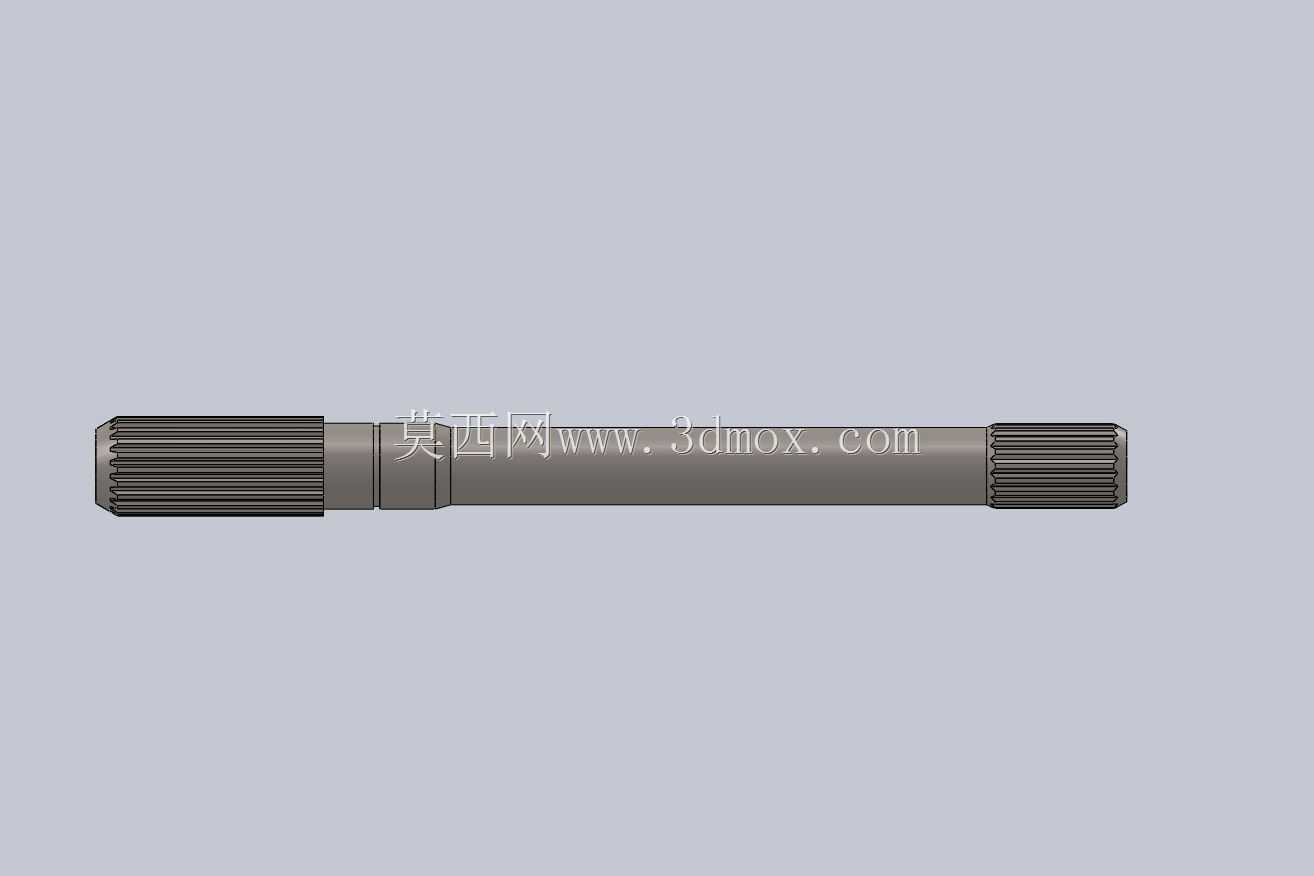

　　从结构设计逻辑来看，该轴采用两端外花键+中间光轴段的阶梯布局，没有多余的异形结构，完全围绕传力需求做结构排布：两端的花键段采用渐开线齿形，相比矩形花键，渐开线齿的齿根强度更高，定心精度更好，能适配大扭矩传递下的微小对中偏差，装配时花键副可以自动导正，降低装配应力集中的风险。靠近两端花键的位置设置了直径略大于花键大径的轴肩，一方面作为花键啮合长度的硬限位，保证装配时花键的啮合长度达到设计值，避免啮合长度不足导致的齿面压溃；另一方面轴肩位置可以配套安装骨架油封、防尘挡圈，阻隔田间作业时的泥水、草屑进入花键啮合面，减少磨粒磨损带来的花键间隙增大问题。中间的光轴段做了等直径设计，没有多余的减重槽或者工艺孔，这是因为这类轴在作业时承受的交变扭转载荷占比高，等直径光轴的应力分布更均匀，不会因为截面突变产生额外的应力集中点，能有效提升轴的疲劳寿命，适配农用机械长时间高负荷作业的工况需求。

　　从安装边界维度看，该轴的轴向尺寸完全适配对应机型的传动箱与轮边的安装跨距，两端花键的参数完全匹配对接件的内花键模数、齿数、压力角，装配时不需要额外做修配，直接插入对接花键套后，通过轴端的挡圈槽安装孔用挡圈即可完成轴向限位，不需要额外的锁紧螺母或者定位销，拆装维护的效率很高，适合田间作业场景下的快速维保需求。轴的表面粗糙度设计上，花键齿面的粗糙度控制在Ra1.6以内，保证花键啮合时的滑动顺畅，同时减少齿面的微动磨损；中间光轴段如果是穿过轴承位的位置，粗糙度匹配轴承内圈的安装要求，非配合面的粗糙度控制在Ra6.3即可，兼顾加工成本与使用性能。

　　在实际工况适配性上，这类轴的材质通常选用中碳合金钢经调质处理，花键部位做高频淬火提升齿面硬度，保证齿面有足够的耐磨性，同时芯部保持足够的韧性，能承受作业过程中遇到石块、硬土坎时的冲击载荷，不会出现断轴或者花键崩齿的问题。设计时需要重点校核的是花键齿面的接触强度、轴的扭转疲劳强度，以及轴肩位置的应力集中系数，因为作业过程中频繁的起步、制动、转向，都会让轴承受瞬时的冲击扭矩，如果应力集中系数过大，很容易在轴肩位置萌生疲劳裂纹，最终导致断轴故障。另外，花键的定心方式选择齿侧定心，能更好地补偿安装过程中的同轴度误差，避免因为箱体加工误差导致的轴装配别劲问题，降低传动过程中的附加载荷。

　　从建模逻辑来看，构建该轴的三维模型时，首先要确定各段轴的直径尺寸、轴向长度定位，先通过旋转特征做出轴的基体轮廓，再通过扫描切除或者专用的花键特征生成两端的渐开线花键齿形，需要注意齿形的渐开线轮廓精度，以及花键起始位置的相位对齐——因为两端花键如果相位偏差过大，装配时会导致对接件的安装角度偏差，影响整个传动系统的装配精度。之后再做出轴端的倒角、轴肩的退刀槽、挡圈槽等细部工艺结构，这些结构虽然尺寸小，但直接影响零件的加工工艺性和装配可行性，比如轴端的倒角是为了装配时顺利导入花键套，退刀槽是为了磨削加工时能让砂轮越过加工面，保证配合面的加工精度，挡圈槽的尺寸要和标准孔用挡圈的参数匹配，保证挡圈安装后能可靠限位，不会在作业过程中脱出。

　　这类驱动轴的应用场景并不局限于农用机械，在一些小型工程机械、园林养护设备的传动系统中，只要是需要在两个有一定跨距的传动部件之间传递大扭矩，同时允许一定的安装对中偏差的位置，都可以采用这类两端花键的轴结构，结构简单可靠，加工成本低，维护方便，是中小功率传动系统里非常经典的轴类传力结构。
