带专利密封结构的混凝土壁装防护装置

　　这款壁装防护构件主要面向市政水处理、雨洪调蓄、工业废水处理等场景的混凝土构筑物配套需求，核心解决传统预埋构件在长期浸水环境下的密封失效问题，可直接安装在混凝土壁面的预留洞口位置，承担洞口封闭、介质隔离、防渗防漏的核心功能。

　　从实际应用场景来看，该构件可适配社区污水处理站的池壁观察口、市政雨水调蓄池的检修洞口、工业废水处理车间的壁面穿线/穿管预留位、电力厂区给排水构筑物的壁面开孔防护等位置，尤其适合长期接触腐蚀性废水、存在季节性水位波动、需要承受一定侧向水压的使用环境，相比传统的钢板焊接密封结构，其密封可靠性更高，后期维护更换的成本更低。

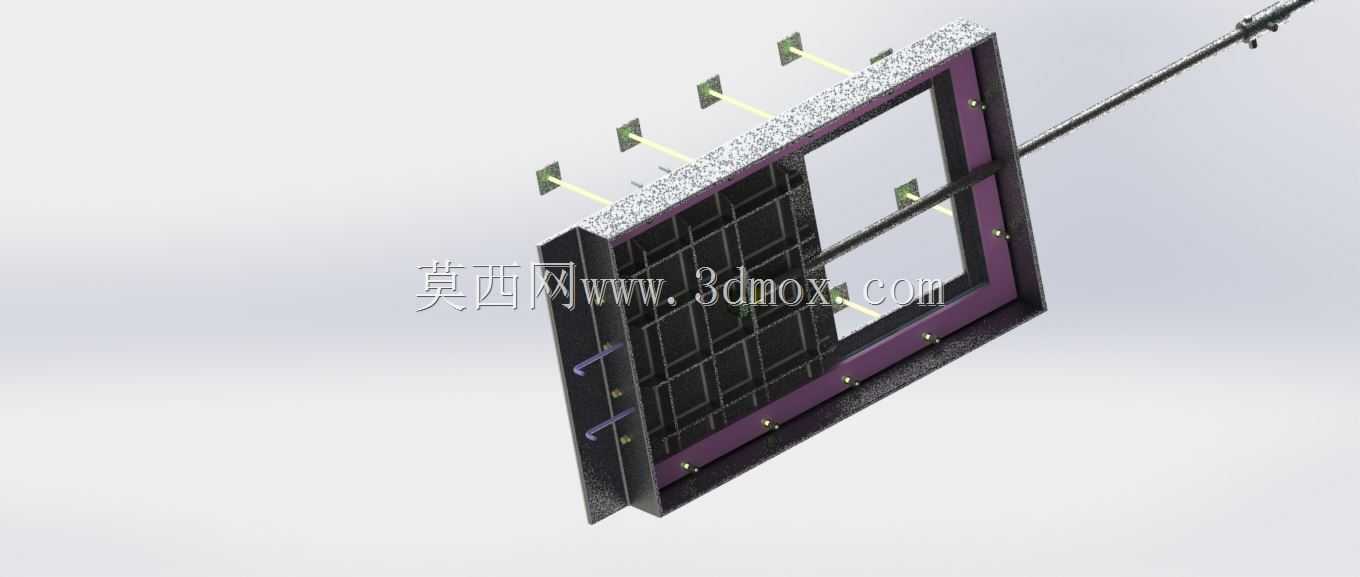

　　结构设计上，构件采用分体式装配思路，整体为矩形框架结构，外框直接与混凝土壁面贴合安装，贴合面预设多道密封槽，配套的专利密封系统采用软硬复合密封材质，硬材质部分承担安装定位与结构承压作用，软密封层采用耐老化、耐弱酸弱碱腐蚀的弹性体材质，安装时通过周向均匀布置的紧固件施加均匀压紧力，让密封层产生可控的压缩变形，填充混凝土壁面的微观不平整间隙，阻断液体渗漏路径。框架内侧设置可开启的防护面板，面板背部设计加强筋网格结构，在控制整体重量的前提下提升面板的抗弯刚度，可承受外侧0.1MPa以内的静水压力而不产生明显变形，满足常规地下构筑物、水处理池的水压承载要求。面板与框架之间同样设置周向密封结构，关闭后可实现双重密封防护，需要进入池体检修或者观察内部工况时，可快速拆卸紧固件开启面板，操作便捷。

　　安装边界方面，构件的外框尺寸需匹配混凝土壁面的预留洞口尺寸，安装时要求混凝土壁面的安装平面平整度误差不超过2mm/m，否则需要提前用环氧砂浆找平，避免密封面局部间隙过大导致渗漏。紧固件采用不锈钢材质，沿框架周向均匀布置，间距控制在100-150mm之间，拐角位置适当加密紧固件布置，避免拐角处密封压力不足。构件嵌入混凝土壁面的深度不超过120mm，不会过多占用池体内部的有效空间，外侧突出壁面的厚度控制在80mm以内，不会影响壁面外侧的通道通行或者其他设备安装。

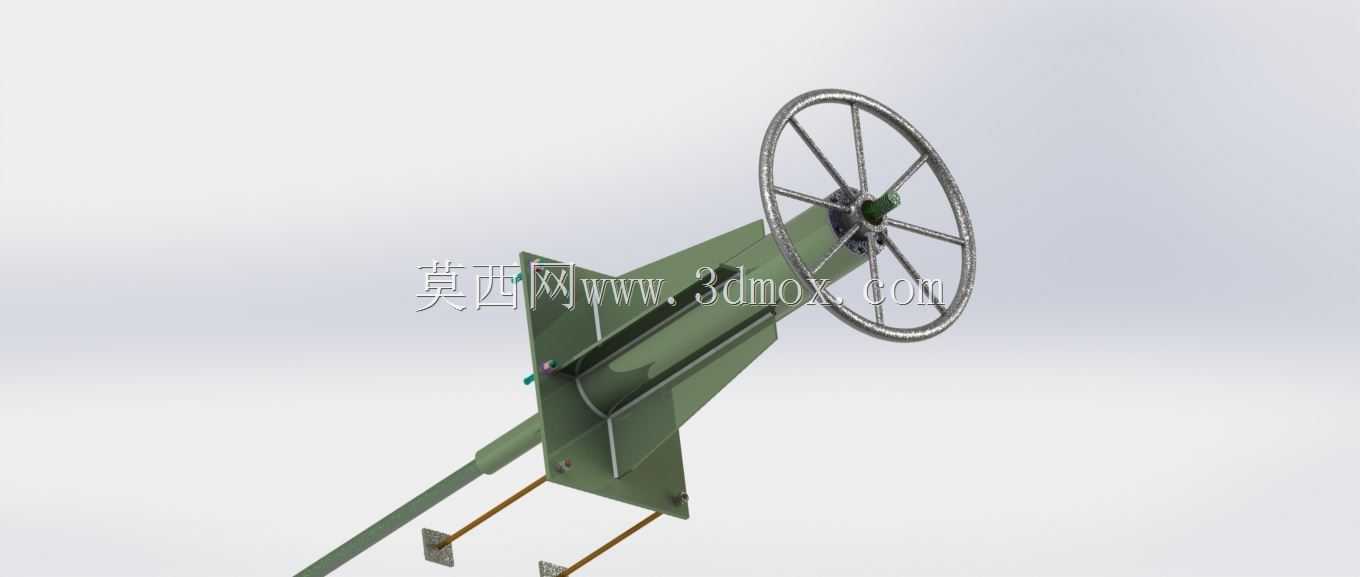

　　设计过程中重点考虑了不同工况下的密封可靠性，针对雨洪调蓄池可能出现的短时间高水位冲击，密封结构设置了反向承压唇边，当外侧水位升高、水压增大时，水压会将唇边紧紧压在密封贴合面上，压力越大密封贴合越紧密，避免高水压下出现密封击穿的问题。针对废水环境下的腐蚀问题，所有与介质接触的金属部件均做了防腐涂层处理，密封材质选用耐污水腐蚀的氟橡胶改性材质，可在pH值4-10的水环境下长期使用，使用寿命不低于15年。构件上预留的穿杆位置采用多级密封结构，穿杆与构件之间设置滑动密封件，既保证穿杆可以正常动作，又不会在穿杆位置出现渗漏，适配需要在壁面安装操作杆、监测探头的使用场景。

　　从结构建模的角度来看，该模型完整还原了构件的装配关系，包括外框的密封槽结构、面板的加强筋布局、紧固件的安装位置、密封件的压缩量设计，建模时所有配合面均按照实际公差要求设置了配合间隙，密封件的压缩率控制在25%-30%的合理区间，既保证密封效果，又避免压缩量过大导致密封件过早老化失效。框架的焊接位置均做了应力释放的结构设计，避免长期使用过程中焊接变形导致密封面平整度下降，影响密封效果。
