4英寸可换式虎钳异形夹持钳口结构

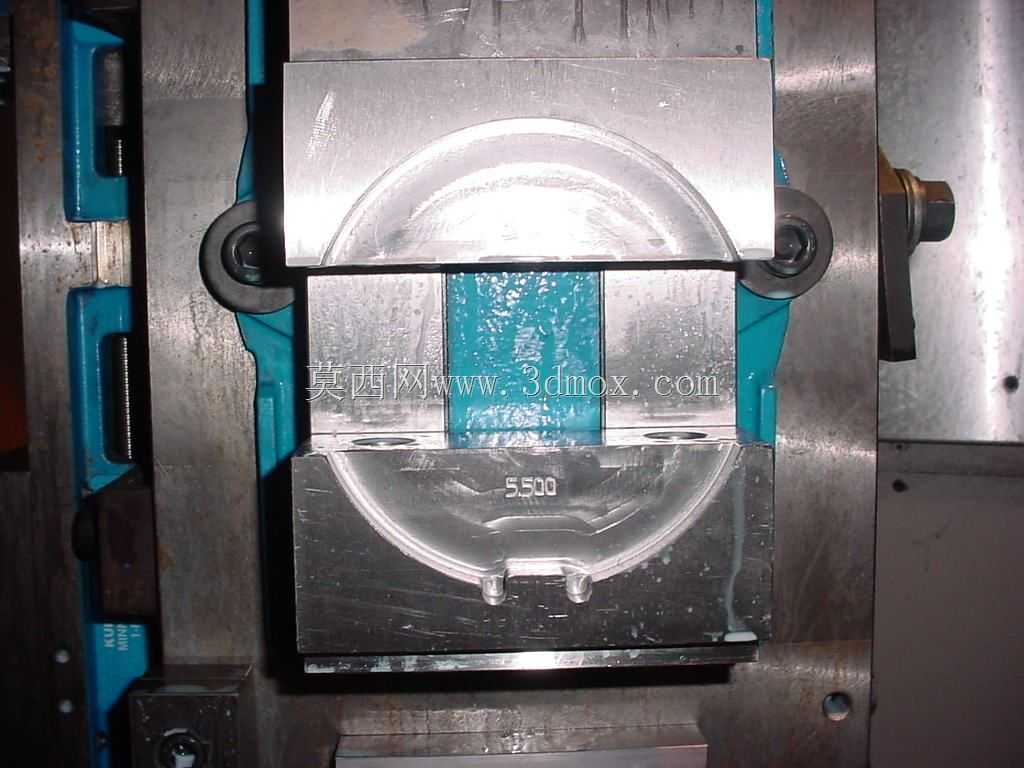

　　在常规立式加工中心、数控铣床的单件小批量加工场景里，标准平口钳的光面硬钳口往往难以适配轮廓不规则的异形坯料装夹——尤其是带圆弧面、局部凸台、非对称结构的半成品零件，直接夹持容易出现装夹歪斜、夹持力不足导致加工移位，或是硬钳口压伤已加工表面的问题，这类场景下就需要定制适配的可加工钳口来匹配装夹需求。这款适配Kurt系列4英寸虎钳的可加工钳口，核心设计思路是预留充足的二次加工余量，使用者可根据待加工零件的实际轮廓，在钳口夹持面上直接铣削出与零件外形完全贴合的仿形定位槽，让装夹接触面积从标准钳口的线接触或小面积点接触，转变为全轮廓面接触，大幅提升装夹稳定性，同时分散夹持压力，避免薄壁、软质坯料出现夹伤变形。从安装边界来看，

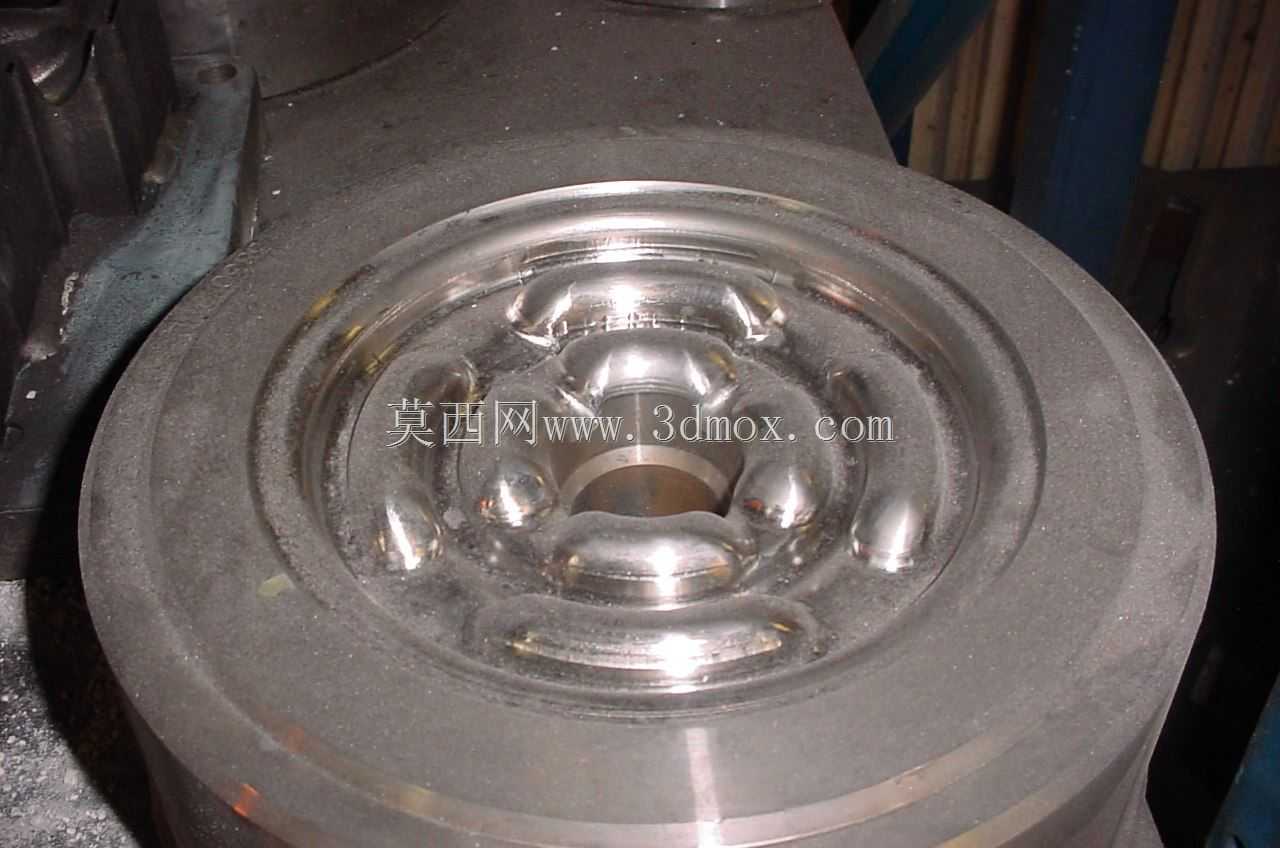

　　这款钳口完全匹配4英寸规格Kurt虎钳的安装孔位，钳口本体的基础厚度、安装孔中心距、钳口高度都与原厂标准钳口保持一致，更换时无需调整虎钳的固定钳身、活动钳身的安装基准，直接替换原有钳口锁紧固定螺丝即可完成安装，不会改变虎钳原有行程范围与装夹开口度，安装后钳口的夹持面平面度、与虎钳导轨的垂直度都能保持原有精度等级，不需要额外做校准打表。钳口顶部的仿形加工区域预留了足够的加工余量，既可以加工单圆弧定位槽来装夹轴类、盘类异形零件，也可以加工多台阶定位面来装夹带凸台的结构件，甚至可以根据批量加工需求，在一副钳口上加工出多个不同轮廓的定位工位，实现一次装夹多件零件的加工需求，大幅减少单件装夹的辅助时间。在实际加工应用中，

　　这类可加工钳口通常采用中碳钢或铝合金作为坯料，中碳钢材质的钳口适合装夹钢件、不锈钢等硬质坯料，重复装夹的耐磨性更好，加工出的仿形槽可以长期重复使用；铝合金材质的钳口适合装夹铝件、铜件等软质材料或是已完成表面处理的半成品，能最大程度避免夹持压痕。钳口的夹持面在出厂时保持平整的光面状态，没有预加工任何齿纹或定位结构，就是为了给使用者留出最大的自定义加工空间，使用者可以根据自己车间常加工的零件轮廓，灵活加工出对应的定位结构，不需要再额外定制专用夹具，大幅降低小批量零件加工的工装成本。在设计这类钳口的三维结构时，首先要保证安装孔的位置精度，孔位与虎钳安装螺柱的配合间隙控制在合理范围，避免安装后钳口出现歪斜；

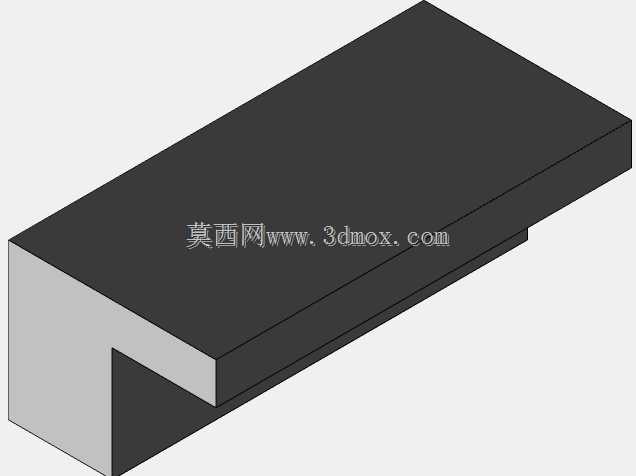

　　其次要控制钳口本体的平行度与垂直度公差，保证钳口安装后，固定侧与活动侧的夹持面在闭合状态下完全平行，不会出现上下开口不一致的问题，影响装夹精度；另外钳口的高度设计要匹配虎钳的最大开口行程，避免钳口过高导致活动钳身行程不足，或是钳口过低导致零件装夹时悬空，加工时出现振刀。在实际使用场景中，这类可加工钳口除了用于异形零件的仿形装夹，还可以加工出避让槽来避开零件上已加工的凸台、螺纹孔等结构，防止装夹时压伤已加工特征；也可以在钳口上加工出定位挡边，实现零件的快速定位，不需要每次装夹都打表找正，大幅提升装夹效率。对于经常加工异形零件的机加工车间来说，这类可加工钳口是平口钳的必备配套配件，相比专用夹具，它的灵活性更强，一副钳口可以通过二次加工适配多种不同轮廓的零件，工装投入成本更低，而且安装更换方便，不需要对虎钳本身做任何改装，就能快速切换不同的装夹需求。在三维建模过程中，这类钳口的结构重点在于安装特征的精准还原，包括安装孔的直径、沉孔深度、孔位中心距，以及钳口的整体外形尺寸，保证模型导出后用于加工时，能直接匹配对应型号的虎钳，不会出现安装不上的问题；同时要预留足够的加工余量区域，明确标注可加工区域的范围，避免使用者二次加工时铣穿钳口本体，影响钳口的结构强度。
