可多角度调节定位角板工装结构

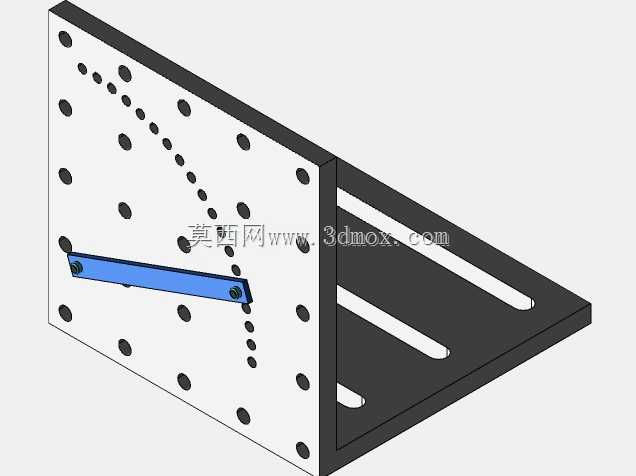

　　在机加工工位的工件装夹、检测平台的基准搭建、小型装配线的工件定位场景中，这类可调角度角板是非常实用的辅助定位构件，区别于固定90度的直角靠板，它能满足不同倾斜角度的工件装夹需求，不需要额外堆砌垫块或者定制专用靠模，能大幅缩减工位调整的准备时间。从结构上看，主体采用L型的直角基座作为承载基础，两个互相垂直的安装面上都加工了阵列排布的安装孔位，其中竖直安装面的孔位按照固定角度增量做了弧形排布，配合1/4规格的定位销，可以实现每5度一个档位的角度调整，覆盖日常加工、检测中常用的倾斜角度需求，调整时只需要拔出定位销，转动活动靠板到对应孔位后插入定位销即可完成锁止，不需要复杂的校准操作，档位清晰，重复定位精度稳定。

　　水平安装面上加工了三条平行的长条形安装槽，方便在工作台或者机床台面上做位置调整，适配不同的安装基准，不需要在台面上重新打孔攻丝，能兼容T型槽工作台、光学平台、工装平板等多种安装基面，安装边界灵活，不会因为基座孔位和台面安装孔不对位就无法固定。活动调节的蓝色靠板采用平直的长条结构，两端通过紧固件与竖直面的弧形孔位连接，靠板的工作面做了平面度处理，保证和工件贴合时不会出现间隙，避免装夹时工件翘起影响加工或者检测精度。设计思路上没有采用复杂的蜗轮蜗杆或者齿轮调节结构，而是用孔位定位的方式实现档位调节，一方面是这种结构的可靠性更高，在车间多油污、多切屑的使用环境下，不会因为碎屑进入传动缝隙导致调节卡滞，日常维护只需要定期清理孔位内的杂物即可，不需要加注润滑脂，维护成本极低；另一方面，固定档位的调节方式不需要操作人员反复测量角度，只要对应档位孔位插入就能得到准确的倾斜角度，对操作人员的技能要求更低，也能避免人为测量带来的角度误差。在实际使用中，这类角板可以搭配平口钳使用，当需要加工斜面、斜孔时，把角板固定在机床工作台上，再将平口钳或者工件直接固定在角板的水平基面上，调整到需要的角度后锁死定位销，就能快速完成斜面加工的装夹准备，相比用正弦规搭配块规的调整方式，准备时间能缩短七成以上，适合小批量多品种的加工场景，不需要针对每个倾斜角度制作专用工装。在三坐标检测工位，这类角板也可以用来支撑异形工件，

　　将工件需要检测的斜面调整到与测头垂直或者平行的角度，减少测针的转角调整，提升检测效率，同时多孔位的设计可以方便地安装压板、快速夹钳等压紧构件，不管是小型的轴类零件、板类零件还是结构复杂的小型焊接件，都能找到合适的压紧点位，不会因为装夹点位不足导致工件装夹不稳。基座的厚度设计充分考虑了装夹时的受力需求，在承受常规铣削加工的切削力、检测工位的工件重力时不会出现形变，两个垂直面的垂直度做了严格控制，作为基准面使用时不会引入额外的角度误差，弧形排布的定位孔位在加工时采用坐标镗床一次装夹完成所有孔位加工，保证每个孔位对应的角度偏差控制在允许范围内，不会因为孔位位置偏差导致调整后的角度出现累积误差。长条形安装槽的宽度适配通用的T型螺栓、

　　压板螺栓规格，不需要定制特殊的紧固件，车间内常用的标准紧固件就能完成安装固定，活动靠板上也预留了安装孔位，可以根据使用需求更换不同长度的靠板，适配不同尺寸的工件装夹，拓展使用场景。在装配工位，这类角板还可以作为焊接工装的基准件，用来定位需要成一定角度焊接的小型结构件，调整好角度后将工件压紧在靠板上就能进行焊接作业，不需要制作专用的焊接工装，对于小批量的定制化焊接件来说，能大幅降低工装制作成本，缩短生产准备周期。整体结构没有多余的复杂构件，所有加工面都是常规的铣削、钻孔工序就能完成，加工难度低，制造成本可控，同时结构坚固耐用，在车间的恶劣使用环境下使用寿命长，不会因为频繁调整角度出现构件磨损松旷的问题，定位销与孔位采用小间隙配合，多次插拔后也能保持稳定的定位精度。
