山猫设备液压泵驱动内花键连接座

　　在小型滑移装载机这类紧凑型工程设备的液压动力回路中，泵驱动花键是动力输入端的核心传力零件，承担着把发动机飞轮端输出的扭矩平稳传递给液压泵主轴的作用，这类零件的可靠性直接决定了整台设备工作装置的动作稳定性，毕竟滑移设备的行走、动臂举升、铲斗收放全靠液压泵提供压力油源，一旦花键连接出现磨损、打齿，整机会直接丧失作业能力，野外工况下维修难度极高。

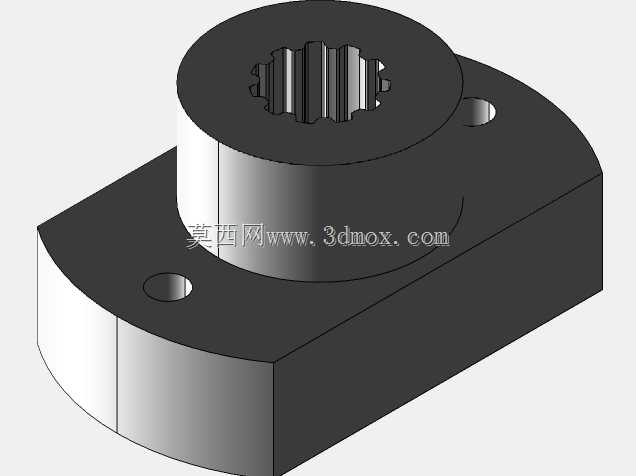

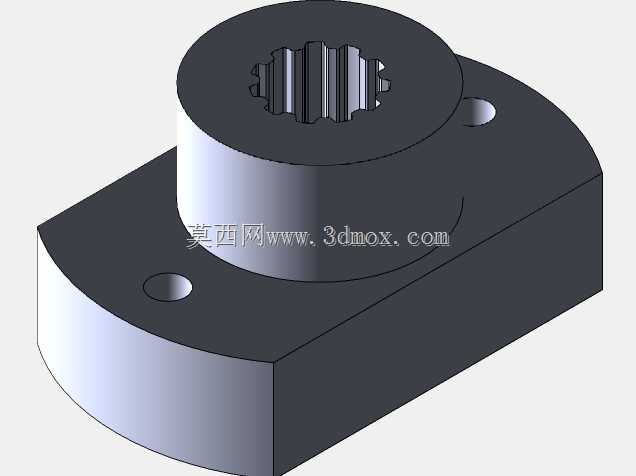

　　从结构设计来看，这个零件采用分体式组合结构，下半部分是带两个安装定位孔的切边法兰底座，底座的圆弧侧边刚好适配泵端安装面的止口轮廓，两个沉头孔的孔位公差按照H7级精度设计，安装时可以通过螺栓直接把整个连接座固定在液压泵的前端壳体上，切边的设计一方面是为了避让泵体周边的油口接头、传感器安装位，避免装配时出现干涉，另一方面也能减少零件整体重量，在紧凑的安装舱内留出足够的散热间隙，不会因为零件轮廓过大挤占管线布置空间。上半部分是带内花键的轴套结构，内花键采用渐开线齿形，齿侧配合间隙控制在0.02-0.04mm之间，既可以补偿发动机与液压泵之间的少量同轴度误差，又能保证扭矩传递过程中齿面受力均匀，不会出现局部应力集中导致的齿面压溃。花键的有效啮合长度按照额定扭矩的1.5倍安全系数设计，即使设备在重载冲击工况下，比如铲装硬质物料时瞬间过载，花键齿面的接触应力也能保持在材料许用应力范围内，不会出现断齿故障。

　　设计过程中首先要匹配山猫系列滑移装载机原厂液压泵的输入轴花键参数，齿模数、压力角、齿数都要和原厂轴完全一致，不能出现齿形错位导致装配卡滞的问题，同时法兰底座的安装孔距要和泵端安装面的螺纹孔位完全对应，中心高要保证花键轴套和泵输入轴的同轴度在0.05mm以内，避免装配后出现别劲的情况，长期运转会加速轴承和花键的磨损。零件的材质选用40Cr合金钢，整体调质处理到HB240-280，花键齿面还要做高频淬火处理，淬火层深度控制在1.2-1.8mm，齿面硬度达到HRC50-55，这样既能保证零件芯部有足够的韧性吸收冲击载荷，又能让齿面有足够的耐磨性，应对长期反复的正反转切换、扭矩波动带来的磨损。

　　从安装边界来看，整个零件的总高度控制在65mm以内，法兰底座的最大宽度不超过120mm，安装后突出泵端面的长度不会和发动机飞轮壳的内部结构产生干涉，两个安装孔的沉头深度设计为8mm，适配M10的内六角螺栓安装，螺栓拧紧后头部不会高出法兰底座表面，避免和飞轮端的连接盘出现刮碰。花键孔的入口端做了1×45度的导向倒角，装配时可以快速对准泵轴的花键齿，不用反复调整角度就能顺利推入，降低现场装配的难度。底座上的两个安装孔周边做了局部加厚处理，螺栓拧紧时的压紧力可以均匀分散到法兰接触面上，不会因为局部应力过大导致法兰变形，影响连接的密封性和同轴度。

　　实际工况下，这类花键连接座还要承受液压泵工作时产生的轴向窜动，所以花键孔的末端设计了3mm的退刀槽，同时留出足够的轴向间隙，允许泵轴在热胀冷缩、工作载荷变化时出现少量轴向位移，不会出现顶死的情况。零件的外露表面都做了发黑处理，在设备舱内多粉尘、多油污的环境下可以起到一定的防锈作用，也不会因为表面锈蚀导致后续维修拆卸困难。很多野外作业的滑移设备出现液压泵动力失效的故障，拆解后往往都是因为副厂花键零件的齿形精度不够、热处理不达标，运行几百小时就出现齿面磨损打滑，这个结构的设计完全按照原厂零件的载荷参数逆向校核，所有配合尺寸都保留了合理的公差带，不管是做维修替换件还是配套生产，都能满足设备长期重载作业的使用要求，不需要额外改动周边的安装结构，直接替换原有零件就能完成装配。
