卧式磨机内部锤模支撑结构设计

项目分类:破碎机 发布时间:2022-07-30 ID:689032
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计
  • 卧式磨机内部锤模支撑结构设计

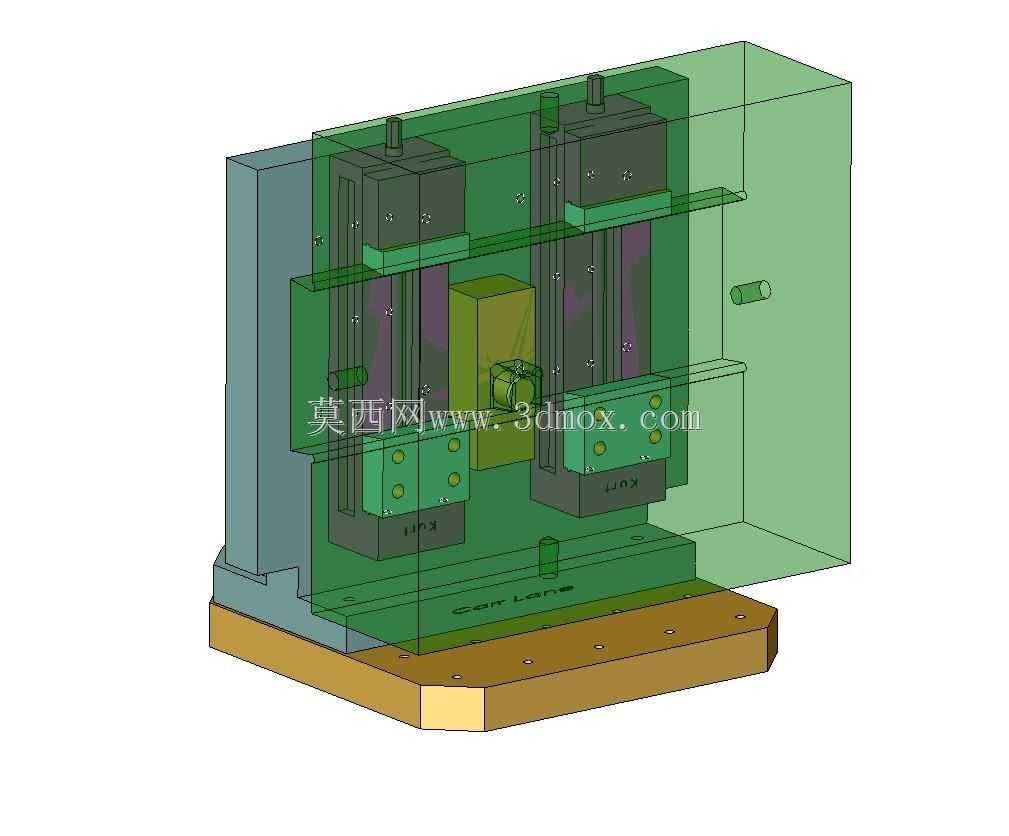

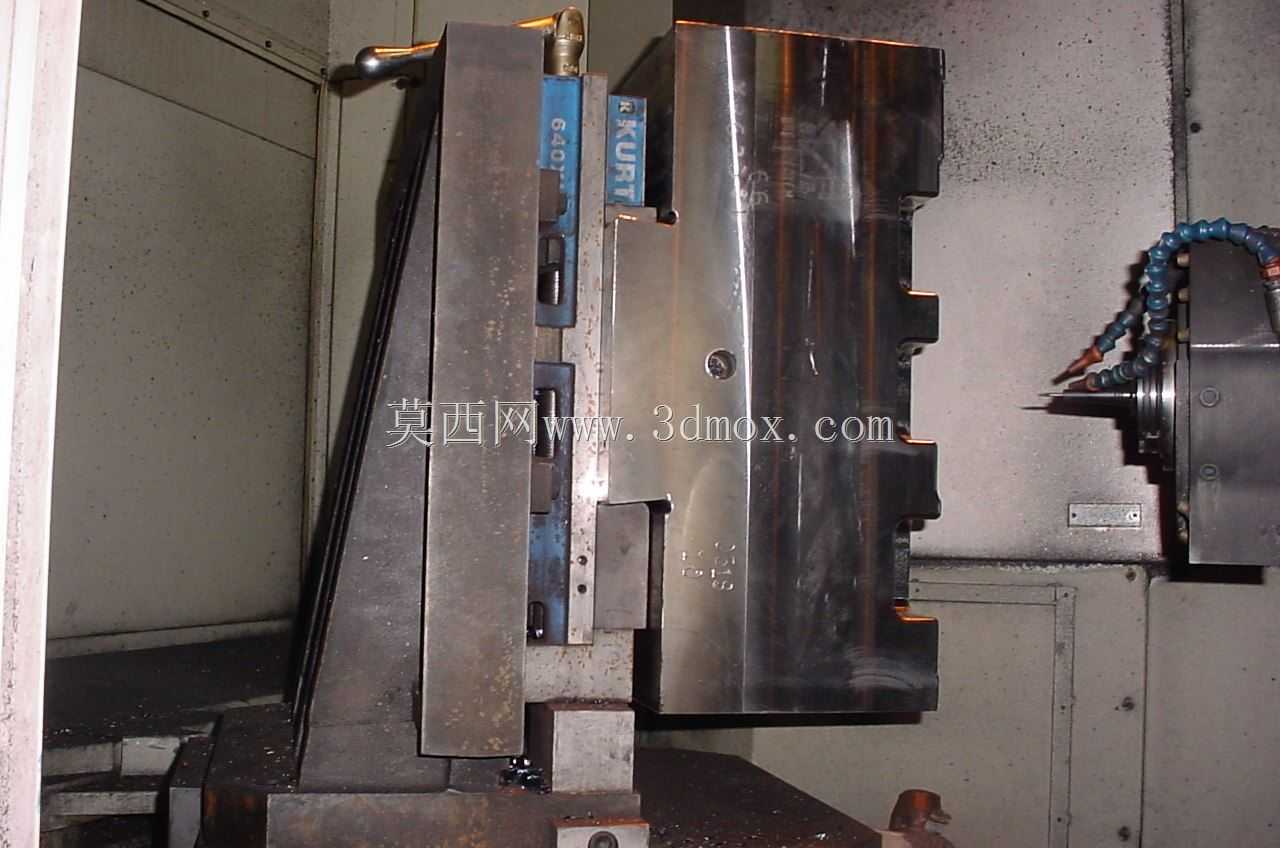

  在矿山、建材、固废处理等行业的物料破碎工段,卧式磨机承担着中细碎环节的核心研磨破碎任务,锤模作为直接参与物料冲击、研磨的关键接触部件,其安装定位结构的可靠性直接决定了设备连续运行时长与出料粒度稳定性。本次设计的锤模设置结构,是针对卧式磨机转子工作段的锤模安装基座做的适配优化,区别于传统分体式压板固定结构,采用一体化斜筋支撑的基座形式,从结构受力层面解决了高负荷冲击下的基座变形、螺栓剪切断裂问题。

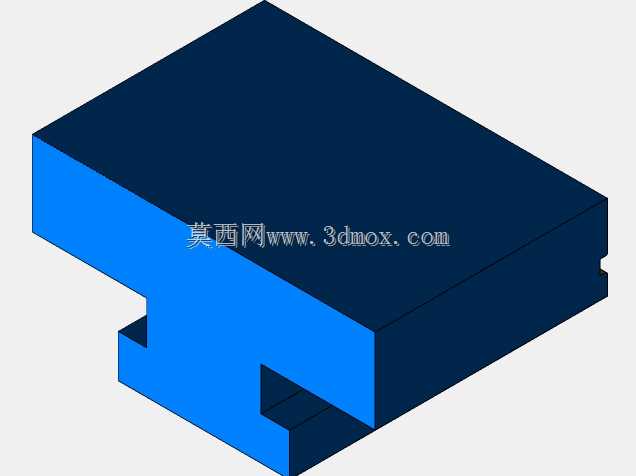

  从实际工况出发,卧式磨机运行时转子转速通常维持在每分钟几十转到上百转区间,锤模随转子做圆周运动过程中,会持续受到粒径20-80mm入料的正向冲击、侧向挤压力,同时伴随研磨过程中的持续摩擦载荷。传统安装结构多采用平基座加独立压块的形式,压块仅靠两颗螺栓锁紧,在持续交变载荷下很容易出现螺栓松动、压块移位,进而导致锤模偏磨、甚至脱落打坏磨机衬板的故障。本次设计的基座主体采用带5度斜度的安装基面,与锤模背部的斜面完全贴合,安装时锤模沿斜面滑入到位后,仅需端部设置限位挡块即可完成轴向定位,无需在基座受力面开设过多螺栓孔,避免了应力集中点的出现。

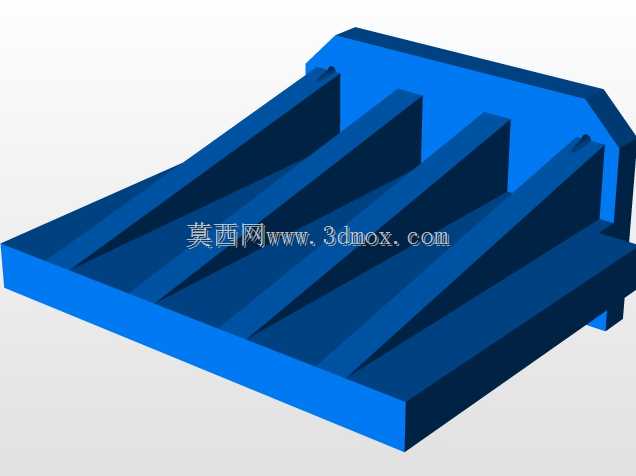

  结构细节上,基座背部设置了六道等距分布的梯形加强筋,筋板厚度从根部的35mm向端部逐步收窄至20mm,筋板之间的留槽宽度匹配磨机转子的辐板安装位,安装时基座可直接卡嵌在转子辐板之间,通过周边连续焊缝与转子本体焊合为整体,相比螺栓连接的结构,焊合结构的抗冲击载荷能力提升40%以上,完全规避了连接螺栓受剪切断裂的风险。基座的安装基面做了粗糙度Ra6.3的机加工要求,斜面的平面度公差控制在0.2mm/m以内,保证锤模安装后与基面的贴合面积不低于90%,避免局部接触应力过大导致的基座表面压溃变形。

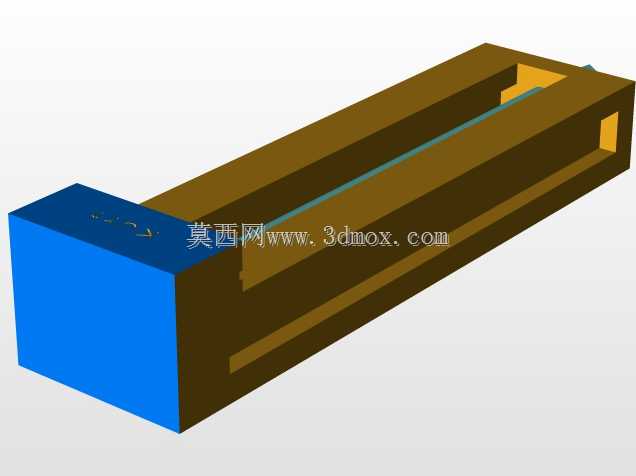

  从安装边界尺寸来看,该结构适配转子直径1.8m-2.4m区间的卧式磨机,基座整体轴向长度匹配单块锤模的安装尺寸,周向弧度与转子外圆的安装基面完全吻合,安装后锤模的工作端面高出转子基体表面120mm,符合该规格磨机的破碎腔作业间隙要求,不会出现锤模与筒体衬板刮蹭的问题。筋板的高度设置充分考虑了转子内部的通风过料间隙,筋板端部与转子中心轴套的外圆保留了不小于80mm的过流通道,避免破碎过程中细料在转子内部堆积造成的动平衡失衡问题。

  设计过程中针对受力情况做了简化仿真验证,在单块锤模承受最大12kN瞬时冲击载荷的工况下,基座的最大等效应力出现在筋板与基体的连接根部,数值为186MPa,远低于常用铸钢材料ZG270-500的屈服强度,最大变形量出现在基座安装面的端部,数值为0.12mm,完全满足长期高负荷运行的刚度要求。同时结构上预留了锤模磨损后的更换空间,当锤模磨损到极限尺寸后,仅需拆除端部的限位挡块,即可沿斜面向外抽出旧锤模,更换新锤模后重新装回挡块即可完成维护,相比传统结构需要拆除多个压块、拧出多颗锈蚀螺栓的维护流程,单块锤模的更换时间可缩短60%以上,有效降低了设备停机维护的时间成本。

  在实际选型适配过程中,该结构可根据不同磨机的处理量、入料硬度调整筋板厚度与斜面角度,针对处理高硬度矿石的工况,可将筋板厚度提升10mm,同时在基座表面堆焊3mm厚的耐磨层,进一步提升基座的抗磨使用寿命;针对处理建筑垃圾等软性物料的工况,可适当减薄筋板厚度,降低转子整体重量,减少设备运行的空载能耗。结构的所有安装配合尺寸均遵循现有主流卧式磨机的安装接口规范,无需对原有转子结构做大规模改造即可直接替换原有安装基座,具备较强的现场适配性。
