带V带传动结构的复摆颚式破碎设备

　　在矿山粗碎、砂石骨料生产线、建筑固废回收、冶金炉料预处理这些场景里，复摆颚式破碎机始终是头段破碎的核心设备，这套带V带传动的颚破结构，完全贴合中小型砂石生产线、移动式破碎站的安装适配需求，没有冗余的结构设计，所有部件的排布都围绕检修便捷性、运行稳定性做了优化。

　　从实际破碎作业的逻辑来看，物料从进料口落入由固定颚板、动颚板围成的楔形破碎腔后，动颚在偏心轴的带动下做周期性的往复摆动，当动颚靠近固定颚时，腔体内的物料受到挤压、劈裂、冲击多重作用被破碎，当动颚远离固定颚时，被破碎到小于排料口尺寸的物料靠自重从排料口排出，整套V带传动的结构，是电机动力输入到偏心轴的核心传递路径，相比齿轮直连传动，V带传动能在破碎腔进入不可破碎物（比如铁块、硬质钢件）时产生打滑卸荷，避免过载直接打坏偏心轴、轴承这些核心传动部件，同时V带传动的安装精度要求更低，适配现场电机与主机的安装位偏差，在户外工地、矿山现场这种安装基准很难做到绝对精准的场景下，适配性远高于刚性传动结构。

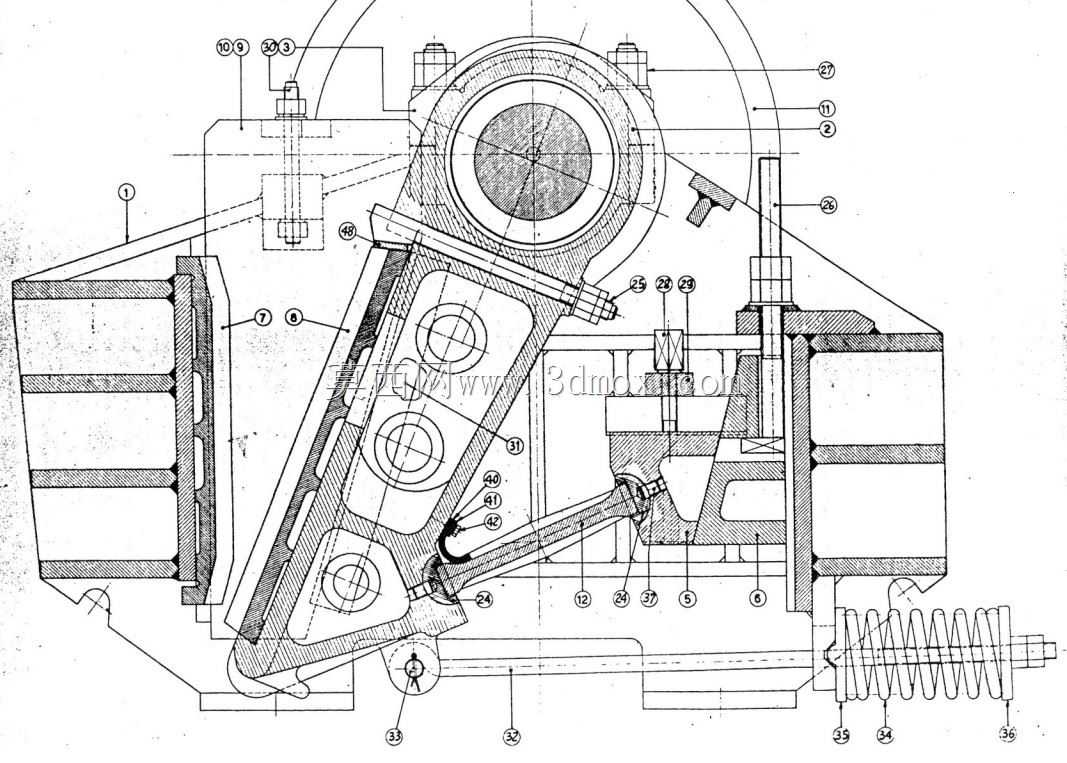

　　从结构设计的细节来看，这套模型完整还原了颚破的核心受力部件排布：偏心轴采用双列调心滚子轴承的安装位设计，轴承座与机架的配合面做了止口定位，避免运行过程中轴承座受冲击载荷产生移位；动颚部分的衬板安装槽预留了楔块压紧的空间，衬板磨损后只需要拆卸楔块就能完成更换，不需要整体拆卸动颚组件，大幅缩短现场检修的停机时间；肘板作为传动与过载保护的双重部件，一端支撑在动颚背部的调整座槽内，另一端支撑在机架后壁的肘板座上，调整排料口尺寸时，只需要调整肘板后方的垫片组厚度，就能改变动颚的下端行程，适配不同出料粒度的生产需求，同时肘板本身采用铸铁材质设计，过载时会优先断裂，切断动力传递路径，保护偏心轴、动颚这些造价更高的核心部件不受损坏。

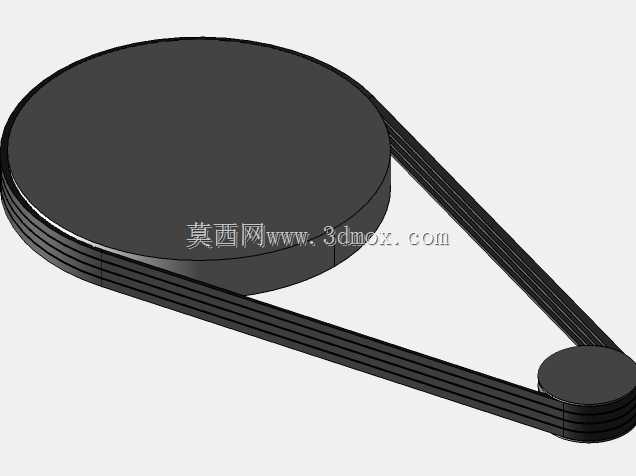

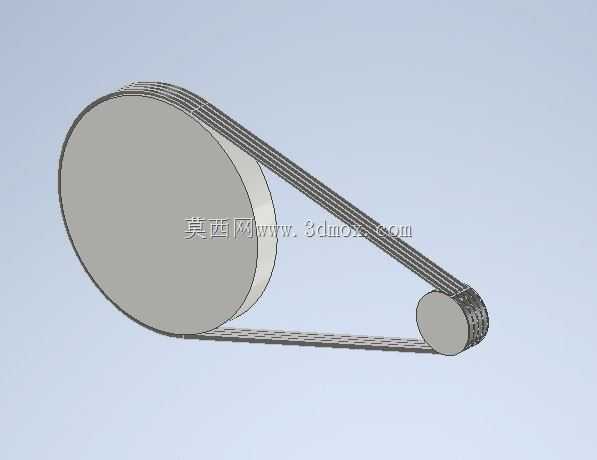

　　机架部分采用分段式螺栓连接的结构设计，相比整体铸造机架，运输时可以拆分部件，适配山区、狭窄厂区的运输条件，安装时不需要大型吊装设备就能完成组装；拉紧弹簧与拉杆的组合结构，始终给动颚提供一个向肘板方向的拉紧力，避免动颚在往复摆动过程中肘板与支撑座脱落，同时弹簧的预紧力可以根据破碎物料的硬度调整，硬岩破碎工况下适当加大预紧力，软质物料破碎时适当减小预紧力，降低不必要的能耗损失；V带轮的安装位在偏心轴的伸出端，带轮的轮槽尺寸匹配B型V带的安装要求，带轮外侧预留了防护罩的安装孔位，符合现场作业的安全防护要求，避免运行过程中V带脱落、杂物卷入传动部位引发安全事故。

　　从安装边界与尺寸适配来看，这套结构的进料口宽度适配中小型生产线的进料粒度要求，整机的安装底座预留了地脚螺栓的安装孔，孔位间距匹配常规钢结构机架、混凝土基础的预埋螺栓排布，不需要额外做基础改造就能直接替换同规格的老旧颚破设备；排料口的调整范围覆盖常规粗碎、中碎的出料粒度需求，既可以作为头段粗碎设备搭配圆锥破、反击破做二级破碎，也可以单独用于小型砂石场、建筑固废破碎点的单机作业；侧衬板的安装结构完全贴合机架内侧的安装面，避免物料从破碎腔侧面漏出，同时侧衬板采用对称设计，一侧磨损后可以翻面使用，降低易损件的使用成本；润滑点的排布全部集中在设备外侧，偏心轴轴承、肘板支撑位的润滑注油嘴都在检修人员站在地面就能操作的位置，不需要爬到设备上方就能完成日常润滑保养，适配现场运维人员的操作习惯。

　　很多现场使用的同类型颚破容易出现的动颚摆动轨迹不合理、排料不畅、肘板频繁脱落的问题，在这套结构设计里都做了针对性优化：动颚的摆动行程与偏心距做了匹配设计，上行程的水平位移足够大，能给大块硬岩足够的挤压力，下行程的垂直位移适当加大，能促进破碎后的物料顺利排出，避免堵料问题；肘板的支撑角度经过反复校核，既保证动力传递的效率，又能在过载时顺利触发断裂保护，不会出现过载时肘板不断反而打坏偏心轴的问题；V带的中心距设计预留了调整余量，电机底座预留了滑轨安装位，V带磨损松弛后只需要调整电机在滑轨上的位置就能重新张紧，不需要拆卸带轮或者更换V带就能快速恢复传动效率。
