插杆式工业脚轮带支架装配结构设计

项目分类:通用五金配件 发布时间:2022-07-30 ID:689053
  • 插杆式工业脚轮带支架装配结构设计

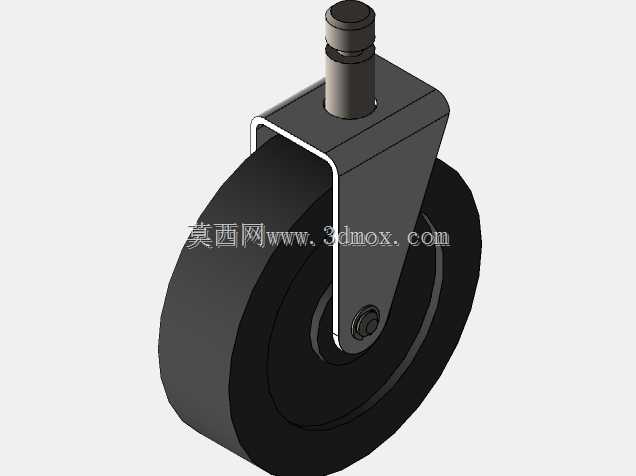

  这款插杆式脚轮的装配结构,核心适配轻载移动设备的行走需求,常见于车间周转小车、轻型工装架、商用展示柜、小型移动操作台这类需要频繁移位、转向的设备场景,单轮额定承载覆盖50-120kg的常规轻载工况,完全能满足日常生产、商用场景下的移动使用需求。从结构设计逻辑来看,整套组件分为插杆安装座、转向支架、轮体、轮轴紧固件四个核心部分,没有冗余的复杂结构,兼顾了加工便利性与使用可靠性。插杆部分采用圆柱形光杆设计,杆身带有环形定位卡槽,安装时直接插入设备底部的对应安装套管,通过卡簧或者顶丝即可完成固定,相比平板式脚轮的四孔螺栓安装,这种插杆结构的安装效率更高,不需要在设备底部预制安装孔位,适配圆管类支脚的设备安装需求,

  插杆的直径与插入深度做了标准化匹配,常规适配直径20-25mm的设备支脚套管,插入深度控制在40-50mm区间,既保证安装后不会出现晃动松脱,也不会因为插入过深导致支脚内部空间被过度占用。转向支架采用单侧折弯的钣金支架结构,材质选用冷轧钢板冲压成型,折弯处做了圆角过渡处理,避免应力集中导致支架受冲击开裂,支架上部与插杆部分通过铆接结构连接,可实现360度水平方向自由旋转,转向阻尼控制在合理区间,推行时不会出现转向卡滞或者过度灵活导致的走偏问题,支架的轮体安装侧采用开口式槽位设计,轮轴穿过轮体中心轴承后卡入槽位,再通过端部的锁紧螺母固定,这种结构后期更换轮体时不需要完全拆解整个支架,只需要松开端部螺母即可抽出轮轴完成更换,

  维护便捷性更高。轮体采用实心硬质耐磨材质,轮面为平面设计,接触地面的宽度控制在30-40mm,轮径在100-125mm区间,这个尺寸的轮体既能越过车间地面常见的5mm以内缝隙、小颗粒杂物,也不会因为轮径过大导致整体安装高度过高,抬升设备整体重心影响放置稳定性,轮体中心镶嵌有滑动轴承或者小型滚珠轴承,转动时的阻力更小,推行过程更省力,轮面材质的硬度控制在邵氏80-90度区间,在水泥地面、环氧地坪、瓷砖地面都能使用,不会在地面留下明显的压痕或者划痕,同时具备一定的静音效果,在商用场景使用时不会产生过大的推行噪音。整套装配的设计思路完全围绕轻载移动场景的实际需求展开,没有多余的功能叠加,所有结构尺寸都匹配常规轻型移动设备的安装边界,

  整体安装完成后的总高度控制在140-160mm,转向时的最大回转半径控制在80mm以内,设备底部只需要预留出对应半径的空间即可保证转向顺畅,不会出现转向时支架碰撞设备支脚或者底部其他结构的问题。建模过程中需要重点关注几个配合尺寸的公差控制:插杆与安装套管的配合间隙控制在0.1-0.2mm,间隙过大会导致安装后脚轮晃动,间隙过小则会导致插杆插入困难;轮轴与轴承内孔的配合采用过渡配合,保证轮体转动顺畅不会出现径向窜动;支架铆接位置的轴向间隙控制在0.05-0.1mm,既保证转向灵活,也不会出现支架上下窜动的问题。另外在结构强度校核上,支架的钣金厚度选用2.5-3mm的冷轧板,完全能承受额定载荷下的冲击载荷,即使推行过程中遇到小的台阶或者障碍物,支架也不会出现变形弯折的问题,轮体与支架之间预留了2-3mm的侧向间隙,避免轮体转动时与支架侧壁产生摩擦,增加推行阻力。这种结构的脚轮相比定向轮,最大的优势就是可以任意方向转向,在狭小空间内移动设备时不需要反复调整方向,操作灵活性更强,两个万向轮搭配两个定向轮的组合方式,是轻型移动设备最常用的脚轮配置方案,既能保证转向灵活,也能保证长距离推行时的方向稳定性。
