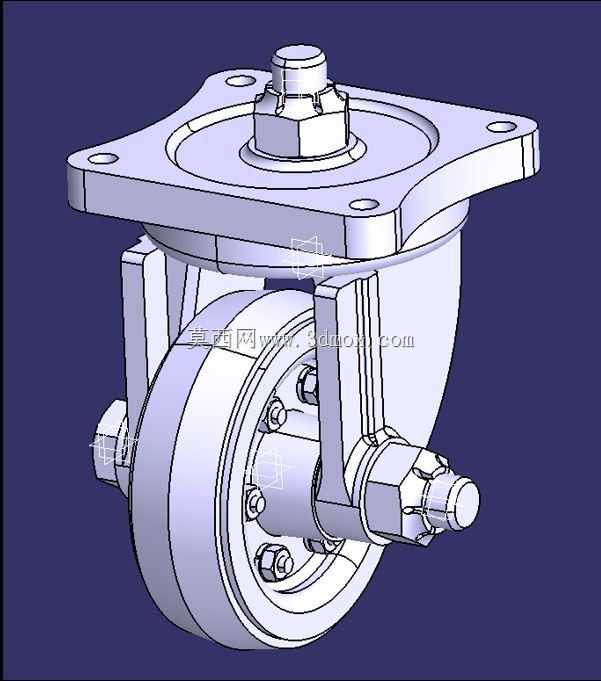

重载方形安装座万向带刹脚轮结构

　　这款脚轮结构主要面向工业场景下的重载移动需求，常见于重型工装台车、仓储物流转运货架、大型工业设备移动基座、生产线旁周转料架等需要频繁移位同时要求驻停稳定的工况，区别于轻型家具脚轮，该结构从承载架构到制动逻辑都围绕中高负载工况做了针对性设计。从结构组成来看，顶部采用方形法兰安装座，四个安装孔位对称分布在法兰盘外延，安装时可直接通过螺栓与设备底部的安装面锁附，相比螺杆式安装的脚轮，方形法兰的接触面积更大，受力分布更均匀，不会因为局部应力集中导致安装座变形，适配的设备底部安装面不需要做额外的沉孔或者螺纹嵌件，只要预留对应孔位的光孔即可完成装配，安装边界上法兰盘的外延尺寸控制在常规重载脚轮的通用规格区间，

　　能够兼容多数现有工业设备的脚轮安装位，不需要对原有设备底座做大规模改造。转向部分采用回转支承式的连接结构，顶部法兰和下方轮架之间通过大直径的回转副连接，转向时的转动阻力更小，即使在满载状态下，操作人员也能轻松推动设备完成转向动作，不会出现转向卡滞、偏摆的问题，轮架部分采用双侧支撑的焊接式架构，轮轴两侧都有加强筋结构延伸至回转座位置，避免单侧支撑带来的轮轴变形、轮体偏磨问题。轮体采用宽面金属轮毂外包高耐磨弹性材质的设计，宽轮面能够有效降低对地面的压强，在环氧地坪、水泥地面、钢板地面都能顺畅行走，不会压伤地面涂层，同时轮面的材质具备一定的减震性能，转运精密加工工件时能够过滤地面颠簸带来的冲击，避免工件表面磕碰损伤。

　　侧置的制动结构集成了轮刹和转向刹双重功能，扳动制动拨杆后，制动块会同时抵紧轮面和回转副位置，不仅锁止轮体的转动，同时也会锁止转向结构，驻停时不会出现轮体滑动、转向偏移的问题，即使在有轻微坡度的车间地面，也能保证设备停置稳定，不会出现溜车风险。设计过程中针对受力路径做了多次优化，载荷从顶部法兰传入后，会通过回转座均匀分散到两侧轮架，再通过轮轴传递到轮体，整个受力路径没有应力突变的薄弱位置，所有螺栓连接位置都预留了足够的预紧空间，日常维护时只需要定期检查轮轴螺栓和安装法兰的螺栓预紧力，在回转副位置补充润滑脂即可，不需要复杂的拆解维护。轮体的转动部分采用密封式轴承结构，能够阻挡车间内的粉尘、切削液、焊接飞溅物进入轴承内部，

　　延长轴承的使用寿命，即使在焊接车间、机加工车间这类工况相对恶劣的场景下，也能长期保持顺畅的转动状态，不会因为异物进入出现卡滞、异响的问题。从安装适配性来看，该脚轮的整体安装高度符合行业通用的重载脚轮高度规格，同规格的不同品牌脚轮可以直接互换，不需要调整设备底部的支撑高度，对于设备运维替换来说非常方便，轮体的宽度和直径匹配对应的额定负载，在额定负载下长期行走不会出现轮体变形、脱胶的问题，制动拨杆的位置设置在轮架外侧，操作人员不需要弯腰探到设备底部，站在设备侧面就可以轻松扳动拨杆完成制动或者解锁操作，符合车间作业的人机工程要求，减少操作时的弯腰幅度，降低长期操作带来的疲劳感。
