十字轴式万向节传动连接结构

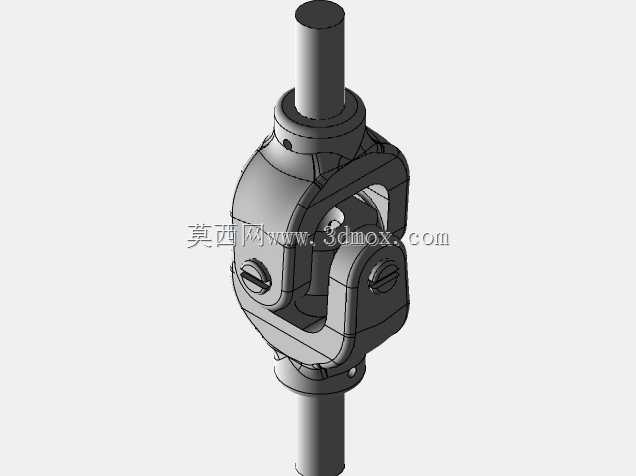

　　在各类需要变角度传递扭矩的传动链路中，这类十字轴式万向节是应用范围极广的基础连接部件，不同于刚性联轴器只能实现同轴度极高的两轴连接，它可以补偿两连接轴之间的角度偏移、轴向窜动与少量径向错位，在安装空间受限、传动轴线存在动态摆角的场景下，是不可替代的传动组件。日常设备运维中经常能遇到这类部件的应用，比如转向操纵机构的传动链路、长距离传动轴的分段连接、轻工设备的进给传动端、农用机械的动力输出端，甚至部分小型输送设备的动力接驳位置，都能看到同结构的万向节在工作。从结构设计逻辑来看，这个万向节采用的是最经典的十字轴铰接结构，两个叉形接头分别对接待连接的两根轴，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，通过销轴或者滚针轴承实现铰接，

　　保证两个叉头可以绕十字轴的两个垂直轴线自由摆动，以此适应两轴之间的角度变化。设计这类部件的时候，首先要明确的是安装边界的约束：两端的轴头采用等直径圆柱轴段，轴段长度需要满足配合件的装夹深度要求，不能过短导致连接打滑，也不能过长干涉相邻部件的运动空间；叉头的外轮廓做了圆弧过渡处理，避免摆动过程中棱角剐蹭周边的机架或者管线，十字轴的轴颈直径要匹配传递扭矩的强度要求，按照扭转强度计算的话，轴颈的剪切应力需要控制在材料许用应力范围内，通常这类小型万向节会选用中碳钢调质处理，表面做发黑防锈处理，兼顾强度与加工成本。实际选型应用的时候，要注意单万向节的传动特性：当主动轴以恒定转速转动时，从动轴的转速会存在周期性的波动，摆角越大波动幅度越明显，

　　所以如果是对转速平稳性要求较高的传动场景，通常会成对使用双万向节，通过合理布置中间轴的角度，抵消转速波动的影响。这个模型的结构细节上，叉头与轴段采用一体化结构设计，减少了装配环节的连接松动风险，十字轴的端部设置了限位结构，防止工作过程中轴颈从叉头孔内脱出，铰接位置预留了润滑脂加注的空间，长期运行时可以定期补充润滑脂，降低铰接面的磨损，延长部件的使用寿命。安装过程中需要注意，两端轴的连接通常采用键连接或者顶丝锁紧的方式，要保证轴头插入叉头轴孔的深度足够，锁紧件的预紧力要符合规范，避免大扭矩传递时出现轴孔打滑的问题；同时要校核万向节的最大允许摆角，实际工作时的轴线夹角不能超过设计允许的最大值，否则会大幅增加十字轴轴颈的附加载荷，

　　加剧磨损甚至出现断裂失效。从建模的细节来看，这个结构把所有的装配倒角、安装孔位、铰接间隙都做了还原，没有做过度的简化，不管是用来做传动系统的运动仿真，还是做零部件的干涉检查，都能直接复用，不需要额外补全结构细节。很多刚入行的结构设计人员在做传动布局的时候，经常会忽略轴线偏移的补偿问题，直接用刚性联轴器连接存在安装误差的两根轴，运行过程中会产生很大的附加弯矩，轻则导致轴承过早损坏，重则出现轴段断裂的问题，而合理选用这类万向节，就可以在不提高机架加工精度的前提下，补偿安装误差与工作过程中的变形偏移，降低整体的制造成本。另外在一些存在振动的传动场景中，万向节的铰接结构还可以吸收少量的振动冲击，避免冲击载荷直接传递到动力端的电机或者减速器上，起到一定的缓冲保护作用。设计这类万向节的时候，还要考虑动平衡的问题，尤其是在转速较高的应用场景下，叉形结构的质量分布要对称，避免转动过程中产生过大的离心振动，所以两个叉头的外形尺寸、壁厚都要保持一致，十字轴的四个轴颈的加工精度要控制在合理的公差范围内，保证转动时的同轴度。
