异形镂空双联啮合齿轮传动结构

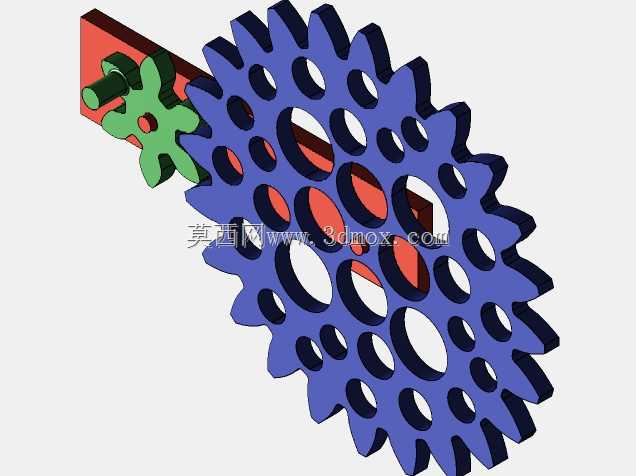

　　这套齿轮传动结构采用非对称镂空齿盘搭配小模数星形齿轮的组合设计，区别于常规标准渐开线圆柱齿轮的规整形态，主齿盘沿周向均匀布置多组异形减重孔，在保证齿根弯曲强度、齿面接触强度满足传动载荷要求的前提下，大幅降低了零件自身转动惯量，适配低负载、高响应速度的轻量传动场景。从实际应用场景来看，这类轻量化异形齿轮常出现在桌面级创意机械装置、科普演示教具、小型文创动态摆件的传动链路中，也可作为非标自动化设备里辅助送料、间歇拨动机构的执行件，不需要承担大扭矩重载传动任务，更侧重传动过程的可视化效果与低自重运行特性。

　　设计过程中首先敲定了主从动轮的传动比匹配关系，小齿数星形齿轮作为主动输入件，与大齿盘形成定比传动，齿廓修型阶段特意调整了齿顶高系数，避免镂空结构带来的齿根应力集中问题，所有镂空孔的边缘都做了等半径圆角过渡，消除加工和运行过程中的应力断裂风险。主齿盘的安装基准为中心通孔，可适配标准直径的定位销轴，轴向定位依靠齿盘两侧的轴肩完成，安装时需要保证主动小齿轮与大齿盘的啮合侧隙控制在0.1-0.2mm区间，既不会因为侧隙过大产生传动回差，也不会因为侧隙过小出现卡滞、齿面磨损加剧的问题。

　　从安装边界尺寸来看，主齿盘的最大外圆直径为齿顶圆所在尺寸，轴向厚度与主动小齿轮保持一致，配套的安装基座需要预留出齿盘转动的安全间隙，尤其是镂空区域对应的径向空间，不能有其他结构件伸入齿盘转动范围内，避免运行过程中发生碰撞干涉。主动小齿轮的输入轴端预留了扁位结构，可直接与小型舵机、直流减速电机的输出轴配合，不需要额外加装联轴器，进一步压缩了整个传动单元的安装空间。齿面的啮合接触区经过模拟验证，在额定负载下接触斑点覆盖齿面工作高度的60%以上，沿齿长方向的接触比例超过70%，能够保证长期运行下的磨损均匀性，不会出现偏载导致的断齿问题。

　　不同于工业重载齿轮采用的调质、渗碳淬火等热处理工艺，这类轻量化齿轮如果采用3D打印加工，可选择PLA、PETG等常规工程塑料，若用于长期运行的设备场景，更换为尼龙材质烧结即可满足耐磨要求；如果采用机加工方式制作，选用6061铝合金做硬质阳极氧化处理，就能兼顾轻量化与表面耐磨性能。整个传动结构没有设计额外的密封、润滑回路，适合开放环境下的低速运行场景，运行线速度不超过2m/s时，仅需要定期在齿面涂抹少量润滑脂即可维持稳定传动，不需要复杂的维护操作。在做整机结构布局时，要注意将这套齿轮传动单元布置在便于观察啮合状态的位置，尤其是用于科普演示、文创装置的场景下，镂空结构带来的动态视觉效果能够更好地展现机械传动的运行逻辑，配合彩色的零件区分，可直观展示动力从主动轮输入到从动轮输出的完整传递路径。设计阶段还做了动平衡校验，由于主齿盘的镂空孔沿周向等角度均匀分布，转动过程中的偏心量控制在0.05mm以内，高速转动时不会产生明显的振动噪音，适配对运行平稳性有一定要求的桌面级设备场景。
