M5Stamp-C3物联网核心控制模块结构设计

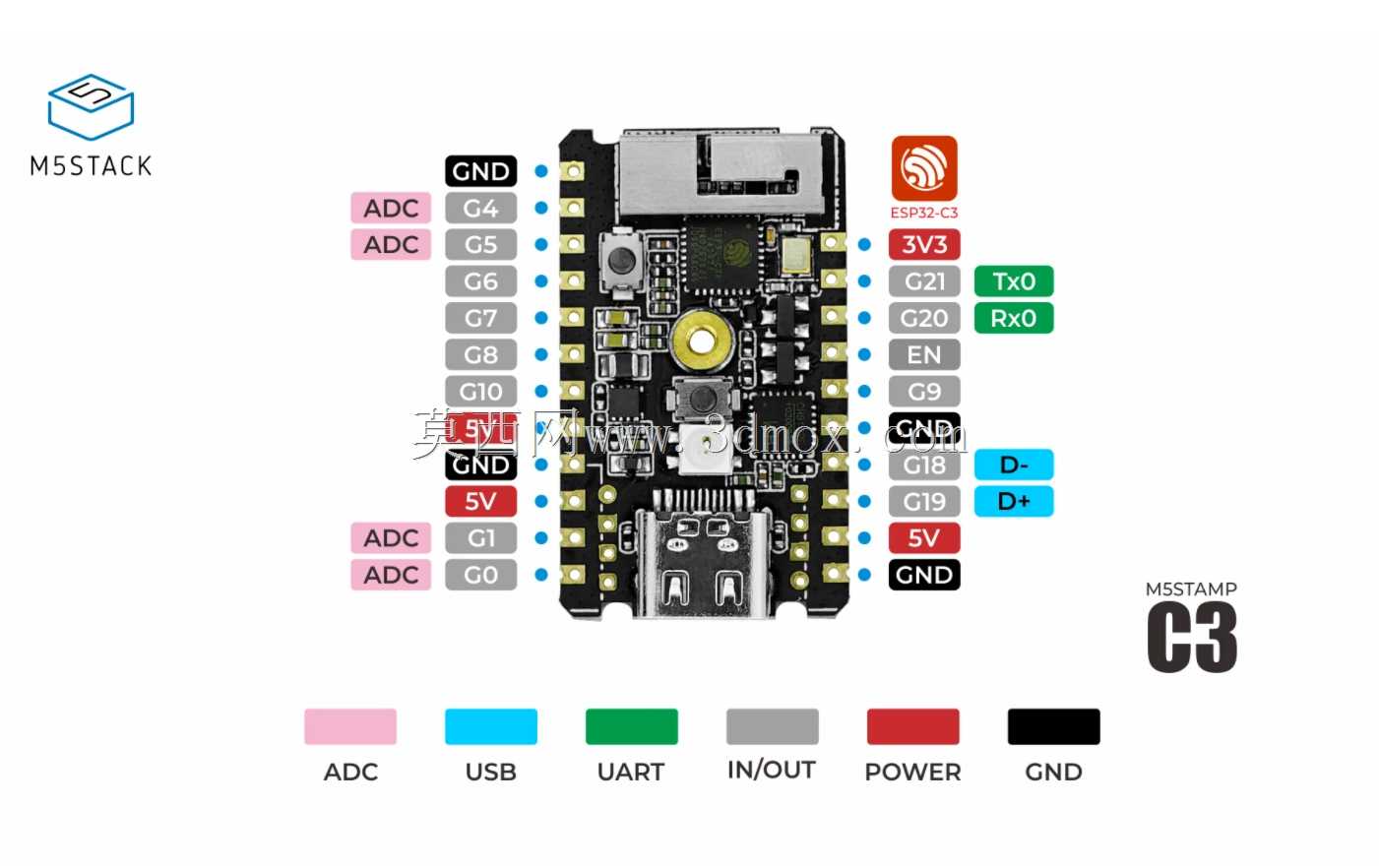

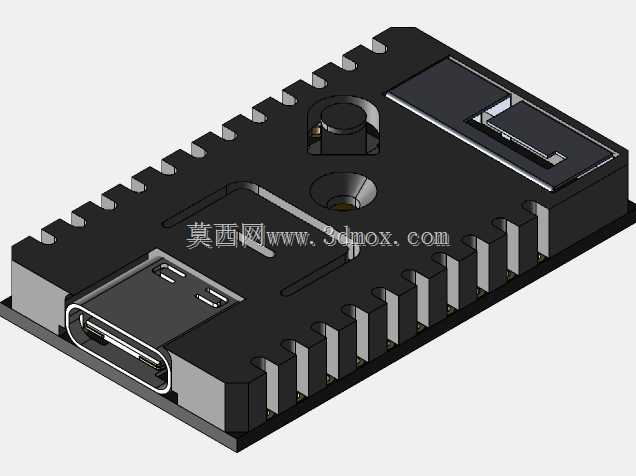

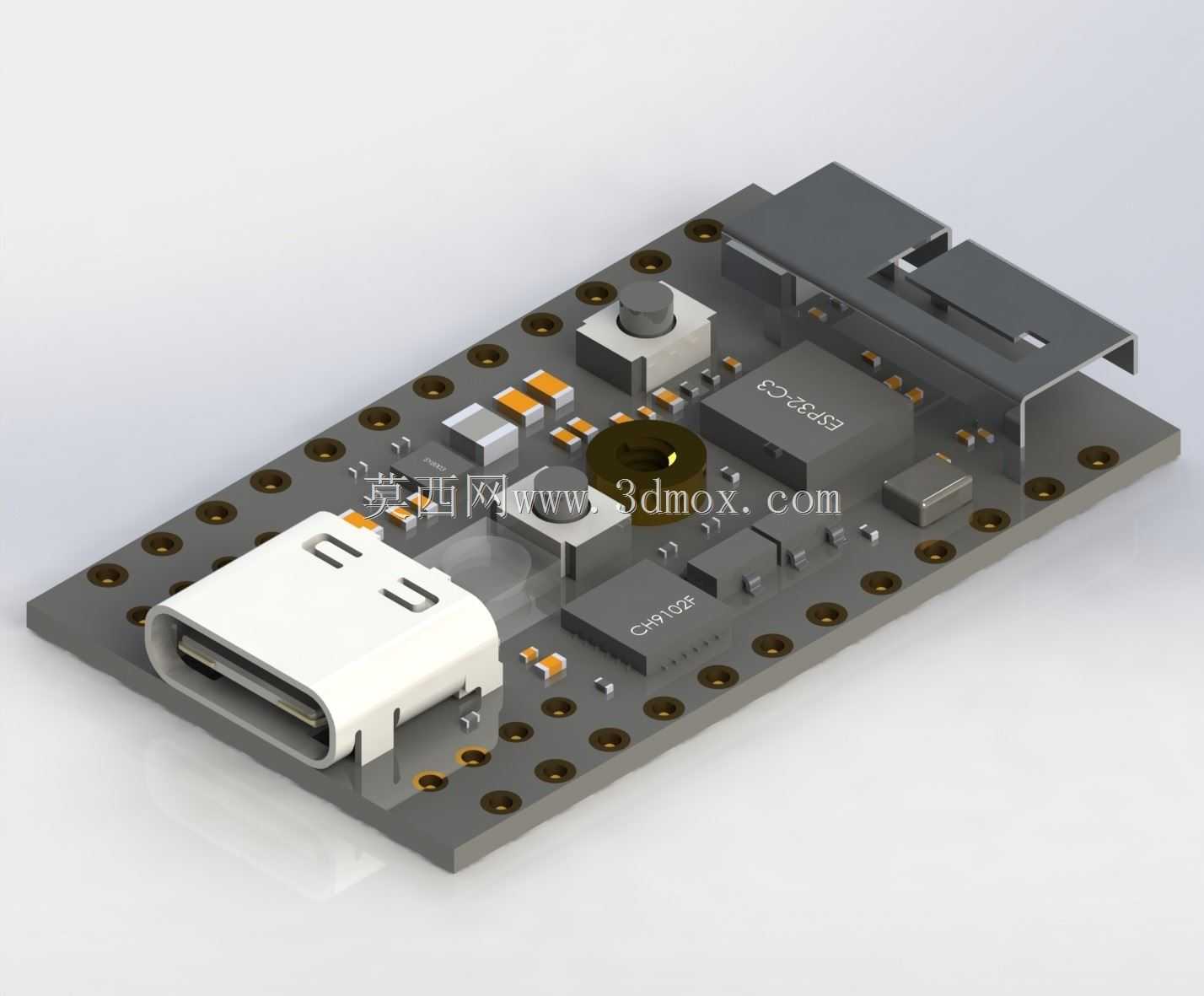

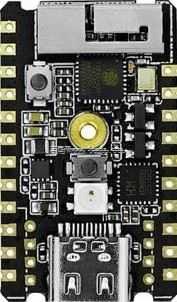

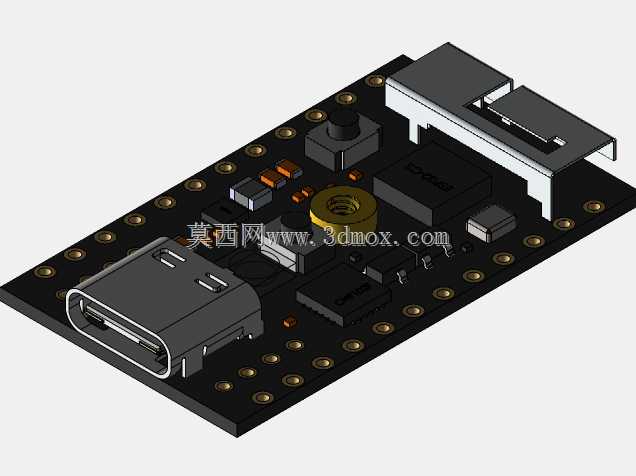

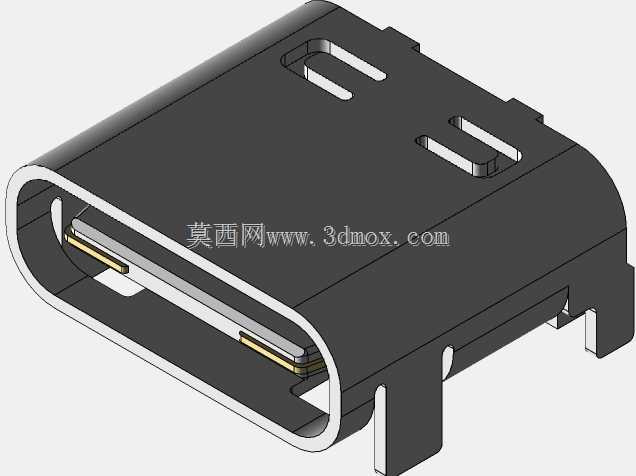

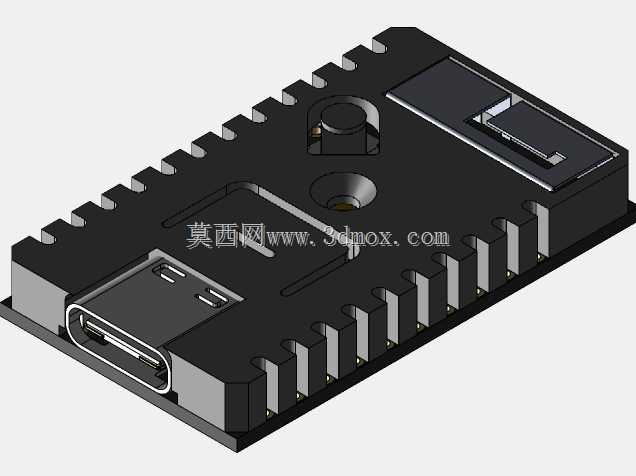

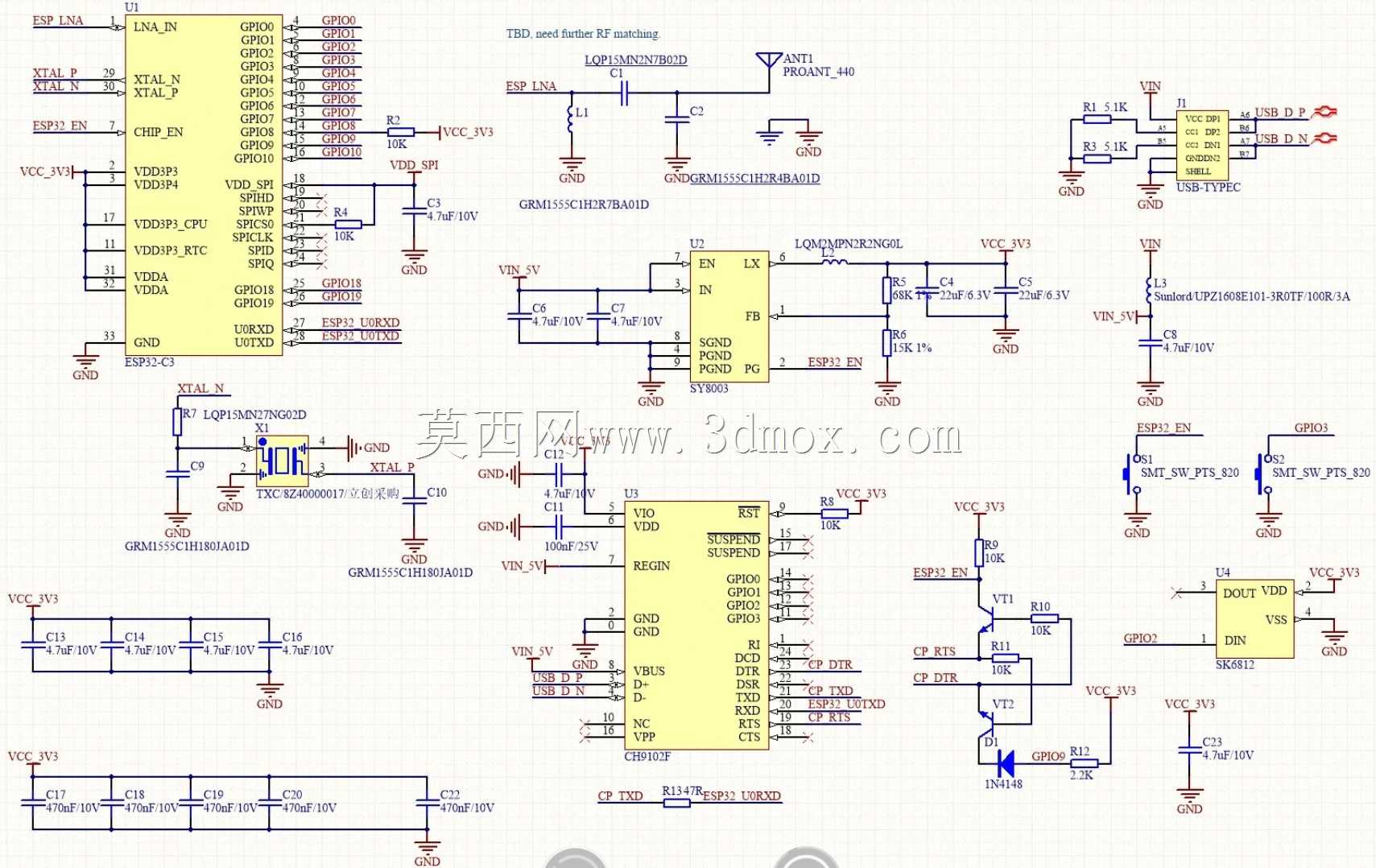

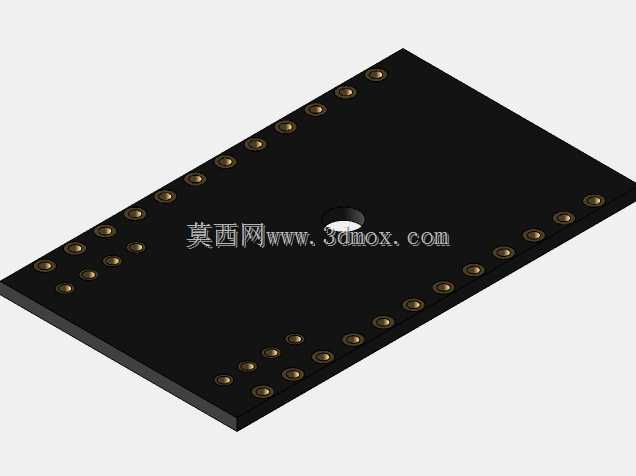

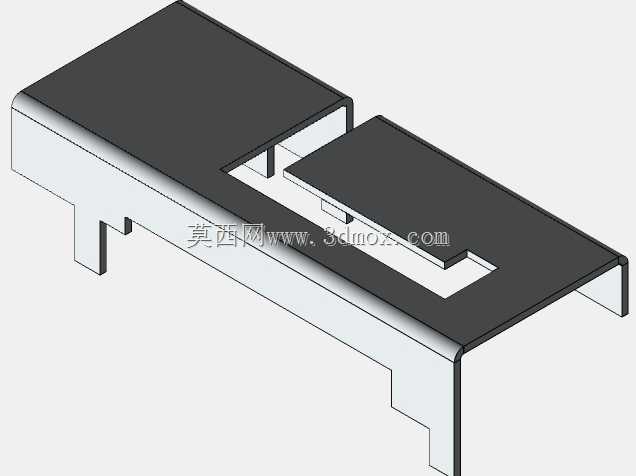

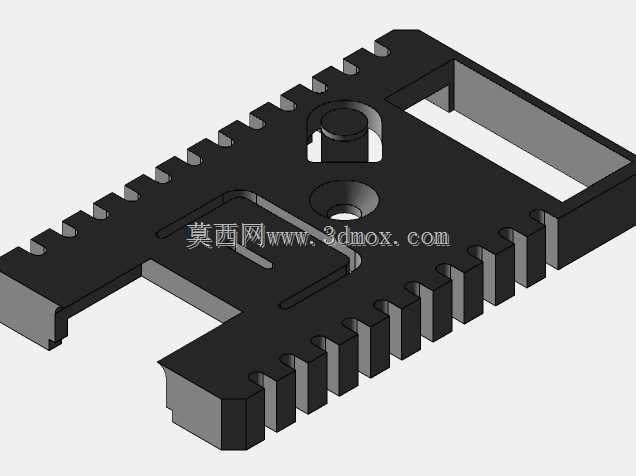

　　这款嵌入式核心控制模块的结构设计，完全围绕工业物联网边缘侧的实际部署需求展开，在极小的板卡空间内完成了主控、通信、交互、供电全链路的硬件集成，适配从智能家居终端到工业数据采集节点的多场景安装要求。从板型边界来看，整体采用长圆形邮票孔板卡设计，板边均匀排布半金属化焊盘，可直接通过SMT工艺焊接在用户载板上，也可搭配排针实现DIP直插安装，甚至支持飞线快速焊接的临时调试场景，三种焊接选项的设计，覆盖了从量产产品集成、原型开发验证到快速功能测试的全阶段使用需求，无需额外设计转接结构就能完成模块固定。板载元器件的布局充分考虑了生产加工的工艺可行性，Type-C接口布置在板卡短边侧，接口外壳与板边齐平，外接数据线时不会与周边安装结构产生干涉，

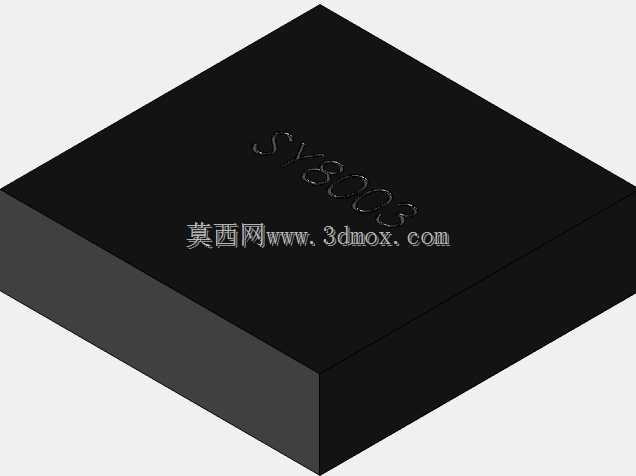

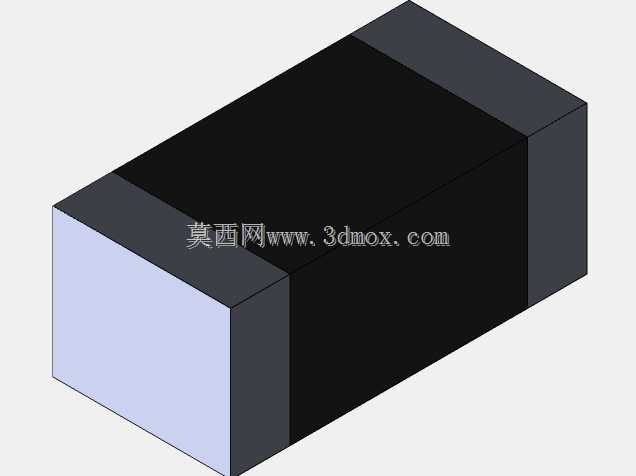

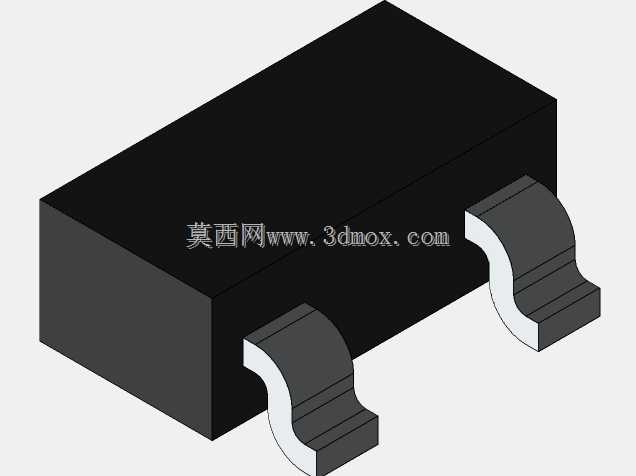

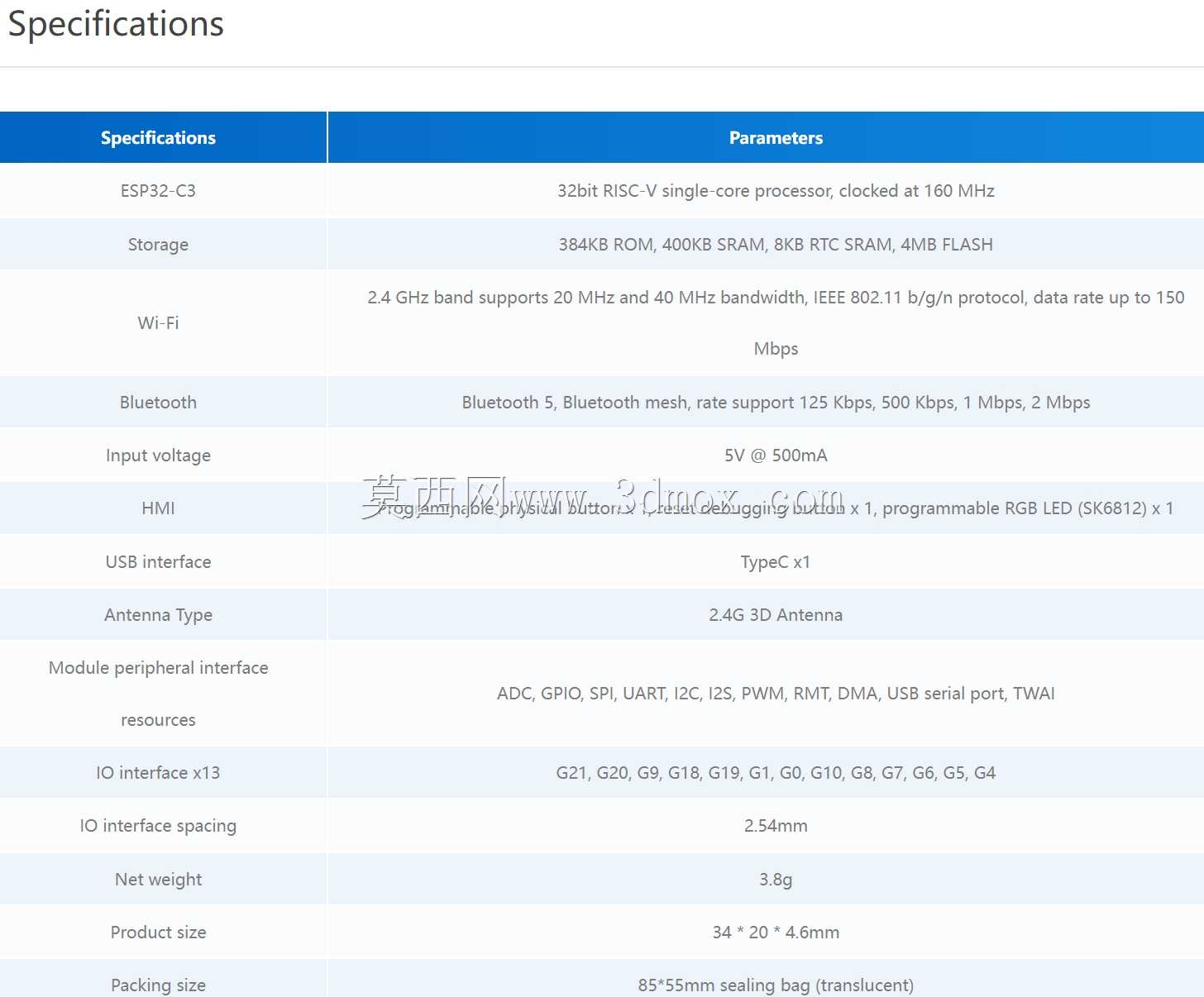

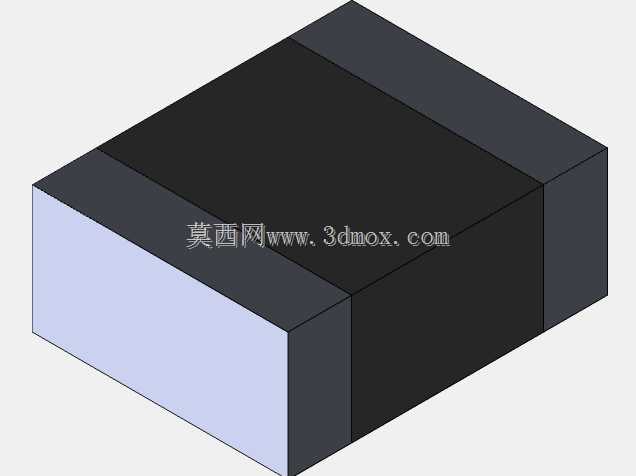

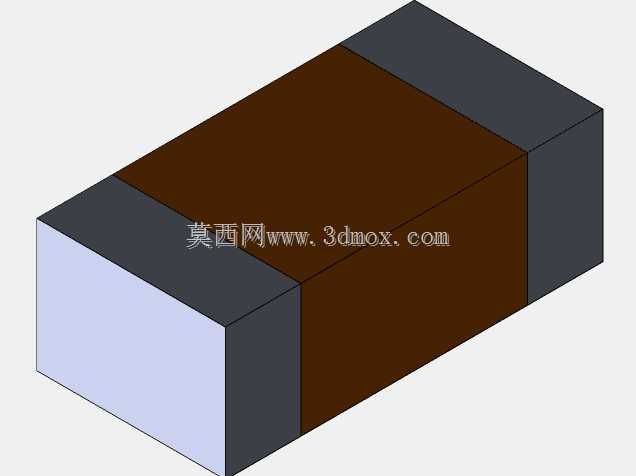

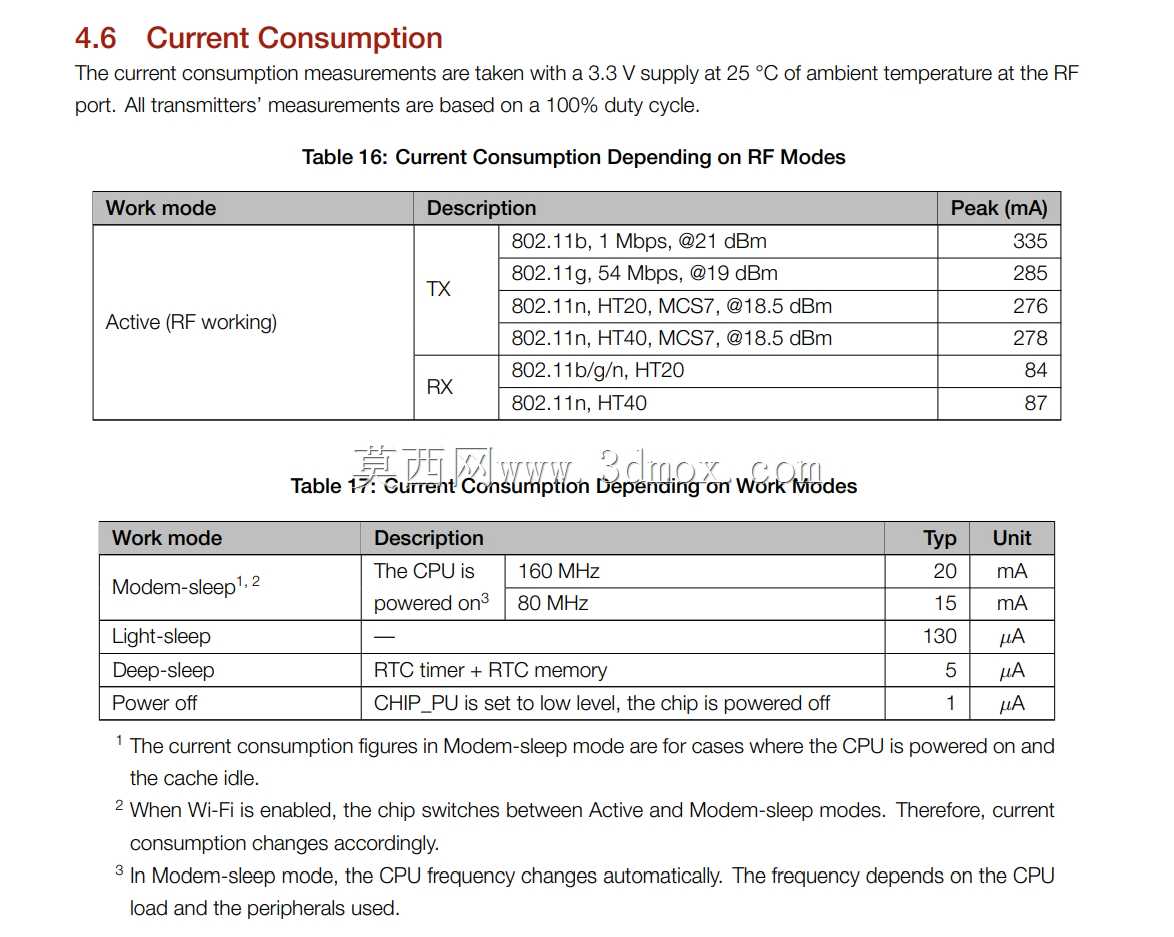

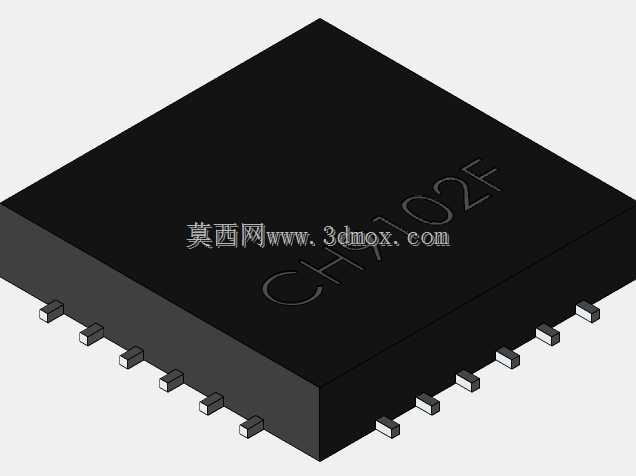

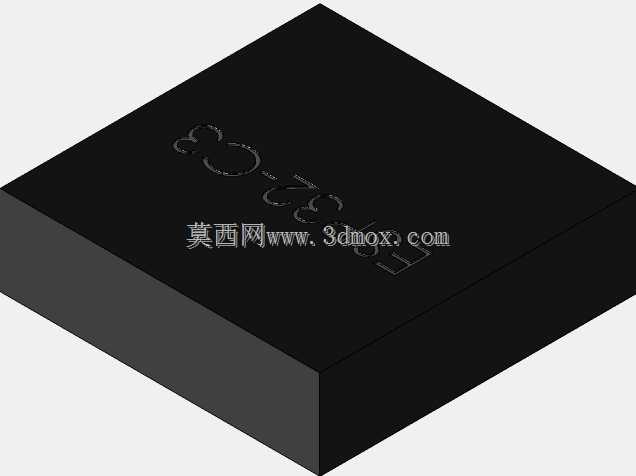

　　接口旁预留的ESD保护器件紧贴接口引脚布置，缩短静电泄放路径，提升工业现场使用的抗干扰能力。主控芯片布置在板卡中心区域，周边预留足够的敷铜散热区域，配合高耐温的塑料外壳材质，即使在峰值230℃的焊接温度下，板载元器件也不会出现虚焊、脱落问题，满足无铅回流焊的批量生产要求。板卡集成的5V转3.3V直流稳压电路布置在接口侧，电源输入路径最短，减少走线压降，稳压芯片周边的滤波电容按照容值大小依次排布，有效滤除电源纹波，保证主控与射频电路的供电稳定性，400KB内部RAM与4MB闪存的硬件配置，可满足边缘侧数据采集、协议转换、逻辑控制的算力需求，无需外挂存储器件就能完成常规物联网节点的程序运行。射频部分的设计充分考虑了无线通信的可靠性，

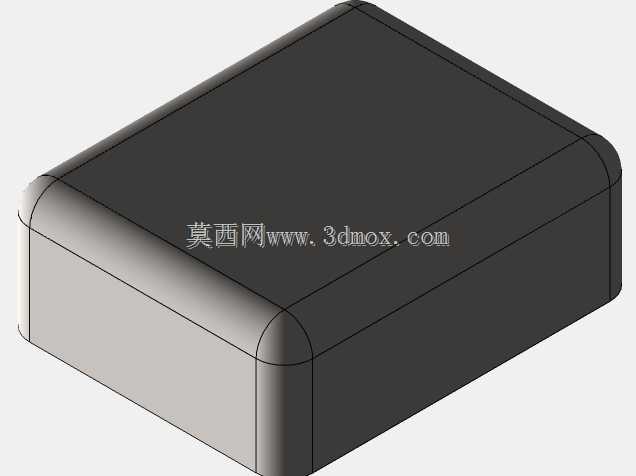

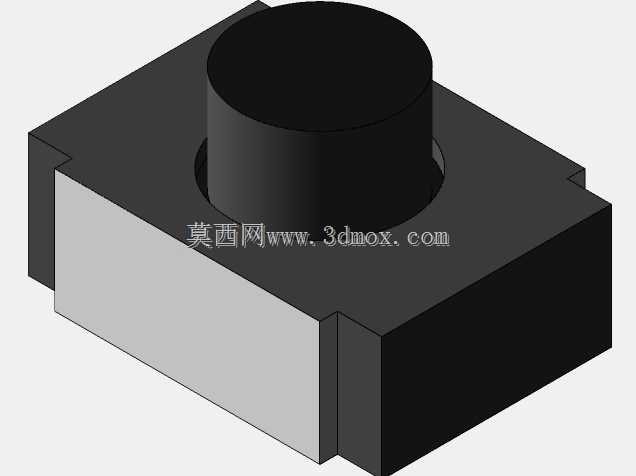

　　板载3D天线经过阻抗匹配调试，无需外接天线就能实现稳定的WiFi与蓝牙信号收发，在工业厂房、楼宇内部等遮挡场景下，依然能保持稳定的无线连接，省去了外接天线的安装空间与布线成本。板载的GPIO13引脚可灵活配置为输入输出接口，连接外部传感器、执行器，单路可编程RGB LED可直接反馈设备运行状态，复位按钮与用户按钮布置在板卡侧边，不会与载板上的其他元器件产生位置冲突，设备调试、故障复位时无需拆解外壳就能直接操作。外壳部分采用耐热性优异的热塑性塑料注塑成型，外壳与板卡之间预留0.2mm的装配间隙，通过卡扣结构完成固定，无需螺丝就能实现快速装配，外壳表面做哑光处理，避免工业环境下的积灰与反光，外壳上对应接口、按钮、

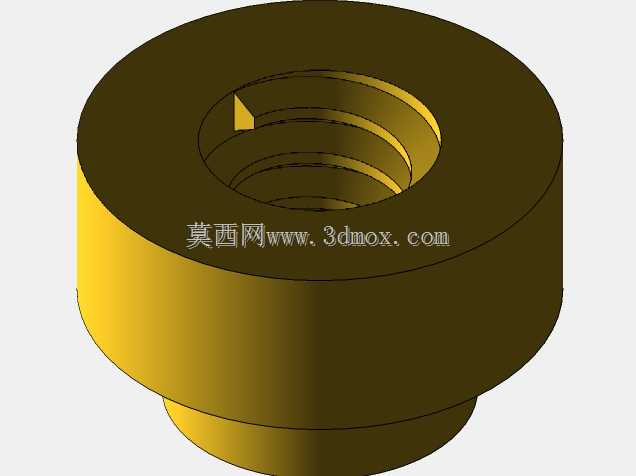

　　指示灯的位置预留精准开孔，开孔边缘做R0.3mm的倒角处理，避免组装时刮伤线材或者操作人员。在安装兼容性上，邮票孔的间距按照标准2.54mm焊盘间距设计，可直接兼容通用面包板、万能板的孔位，方便开发者快速搭建原型电路，板卡整体厚度控制在1.6mm标准PCB厚度范围内，焊接在载板上后整体突出高度不超过Type-C接口的顶面高度，可适配紧凑空间内的嵌入式安装需求，比如智能开关面板内部、小型传感器采集终端外壳内、工业设备的控制板卡槽中，都能顺利完成布置。从实际应用场景来看，这款模块可直接作为家电产品的联网控制核心，实现家电的远程控制、状态上报；也可部署在工厂车间内，连接温湿度、振动、电流等传感器，完成设备运行数据的采集与无线传输，基于RISC-V架构的主控支持Arduino、ESP-IDF等主流开发框架，开发者无需重新学习专属开发环境，就能快速完成应用程序的开发与部署，低功耗的硬件设计也适配电池供电的无线传感节点需求，可在低功耗模式下实现长时间的电池续航。结构设计过程中，所有元器件的选型都考虑了工业级温度范围适配，在更高的工作温度环境下依然能保持性能稳定，不会出现元器件失效、通信中断的问题，板卡边缘的定位孔可配合铜柱实现螺丝固定，在振动较强的工业设备上安装时，可额外增加固定点，提升连接可靠性。
