多规格线缆穿隔密封模块结构设计

　　在油气开采、化工储运、船舶海工这类存在防爆、隔舱密封需求的场景里，线缆与管道穿舱位置的密封可靠性，直接决定了整套系统的运行安全——一旦穿隔位置密封失效，易燃易爆介质、水汽或者压力流体顺着缝隙窜入相邻舱室，轻则造成设备短路腐蚀，重则引发爆燃、舱室失压等恶性事故。这套穿隔密封结构的设计，核心就是解决多规格线缆、小口径管道批量穿隔时的密封冗余与安装适配问题。

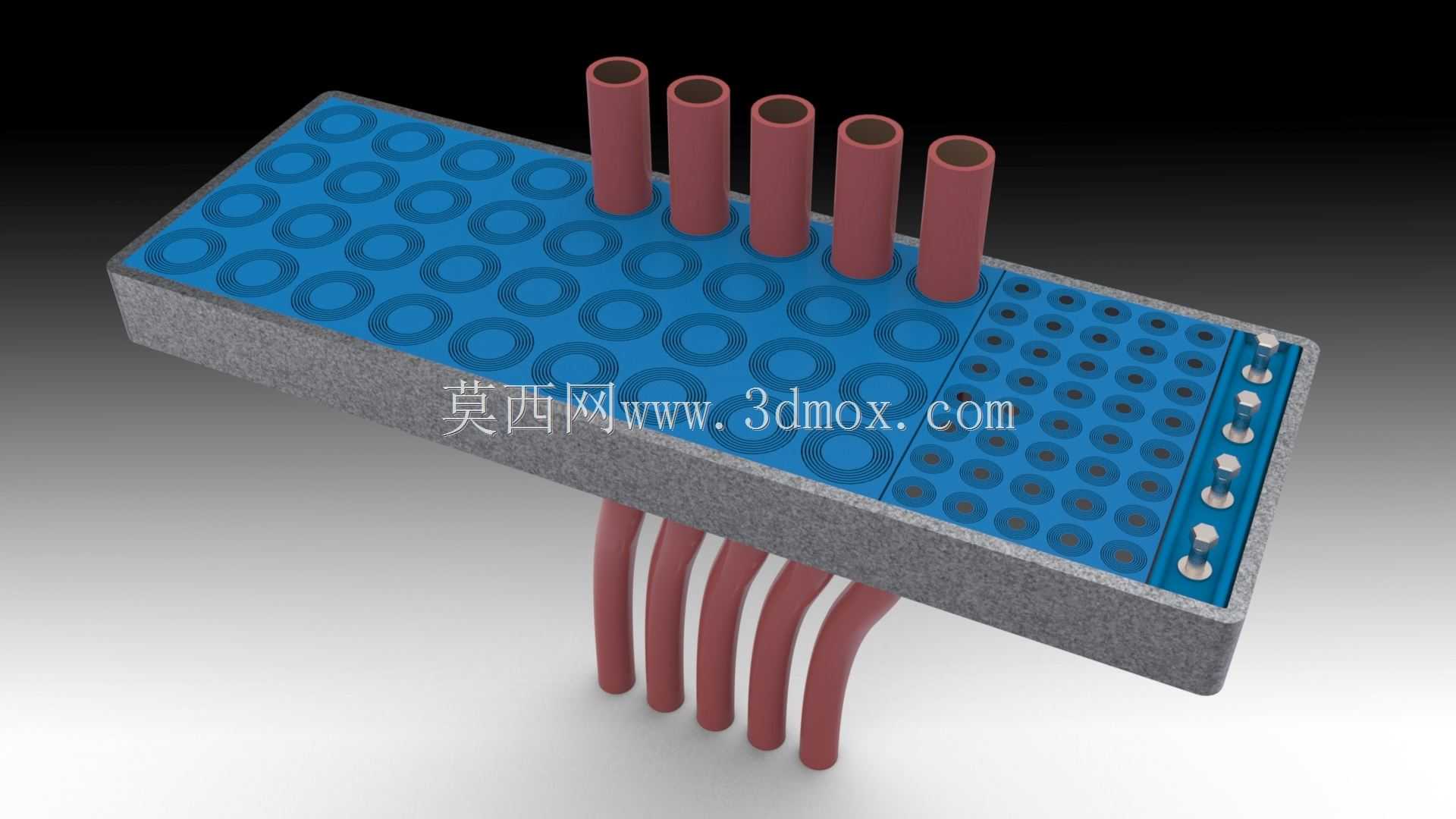

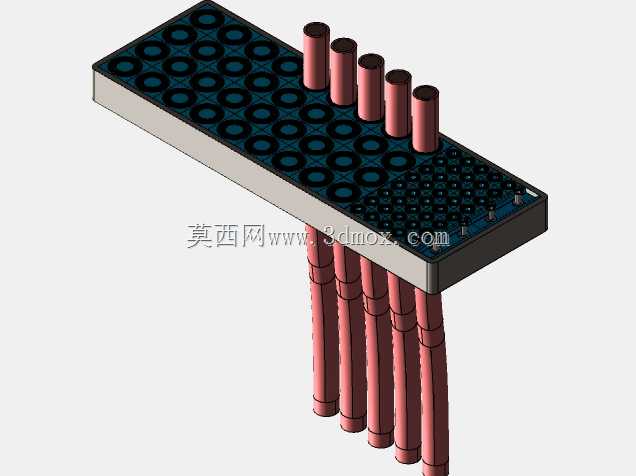

　　从结构布局来看，整个密封基座采用长条形矩形框架设计，框架主体采用耐候性工程复合材料模压成型，表面做磨砂防滑处理，既保证足够的结构强度承受舱壁两侧的压力差，也能避免安装过程中边角磕碰损伤密封件。基座上的密封孔位采用分区域排布设计：大尺寸圆形密封孔位集中在基座左侧区域，单孔直径适配常规中等口径电缆与小口径工艺管道，每个孔位内嵌多层叠式橡胶密封环，密封环内侧带环形防滑齿，当线缆穿入后拧紧侧边的压紧螺栓，密封环会沿径向均匀收缩，紧紧包裹住线缆外护套，同时密封环层与层之间的咬合结构会填充掉线缆外表面的微小凹凸，杜绝缝隙渗漏。右侧区域排布小直径密集孔位，专门适配信号线缆、控制线缆这类小直径线束，每个小孔同样配置独立的微型密封组件，避免多根线束混装时出现密封间隙。

　　设计过程中特意预留了冗余备用孔位，所有未穿线的孔位都配有实心密封堵头，后期项目改造需要新增线缆时，只需取出对应位置的堵头穿入线缆即可，无需重新拆解整个密封基座，大幅降低后期改造成本。基座上下两侧的穿线位置做了圆弧过渡导向结构，避免线缆穿装过程中被基座边角割伤外护套，尤其是带铠装层的电缆，圆弧导向能有效分散铠装层的应力集中点，防止长期震动环境下线缆外护套破损。

　　安装边界方面，整个基座的厚度控制在适配常规舱壁钢板的安装尺寸，基座四周带固定安装耳，安装耳上的螺栓孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低舱壁开孔的对位精度要求。基座侧边的压紧组件采用等距排布的不锈钢螺栓，螺栓拧紧力矩做了明确的设计限定，既保证密封件的压缩量达到密封要求，又不会因为压力过大压溃密封橡胶或者夹伤线缆外护套。穿入基座的线缆在基座两侧预留了不小于5倍线缆直径的平直段，避免线缆弯折带来的侧向拉力破坏密封面的贴合状态。

　　实际应用中，这类密封结构不仅能实现静态密封，还能适配一定范围内的线缆径向微动——在油气田场站，设备运行带来的震动会带动线缆产生微小位移，叠式密封环的弹性变形量可以吸收这类微动，不会因为长期拉扯出现密封面脱离。同时密封材料选用耐油、耐老化的丁腈橡胶材质，能长期耐受油气环境下的烃类介质腐蚀，密封寿命可以匹配场站整体的运维周期，减少日常密封件更换的工作量。针对不同的穿线需求，密封孔位的排布还可以根据实际项目的线缆规格做定制化调整，不需要重新开模制作基座框架，只需要更换对应孔径的密封环组件即可，大幅提升了产品的场景适配能力。
