轮毂行星齿轮传动结构三维设计

项目分类:齿轮 发布时间:2022-07-30 ID:689140
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计
  • 轮毂行星齿轮传动结构三维设计

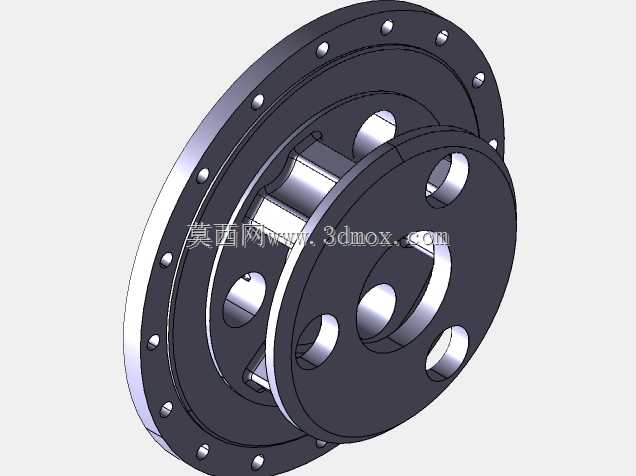

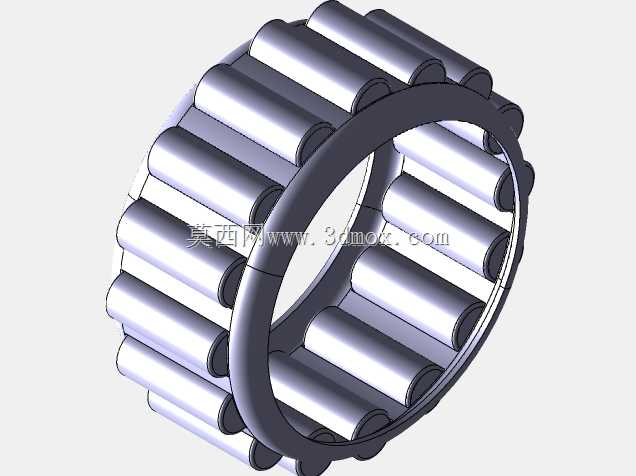

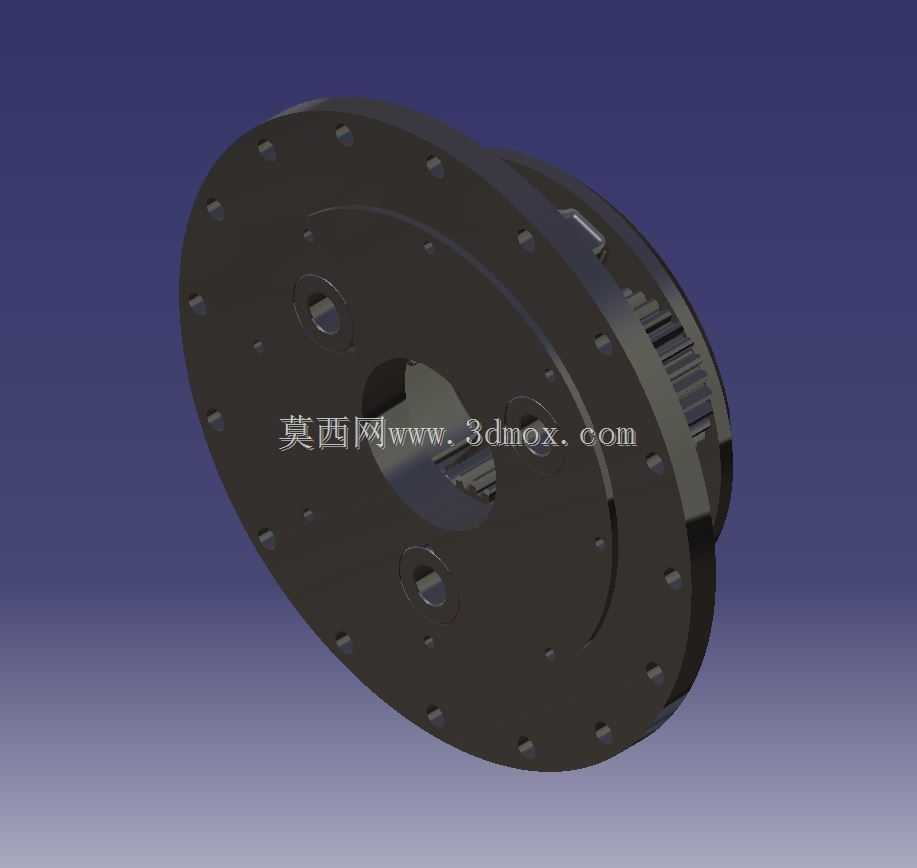

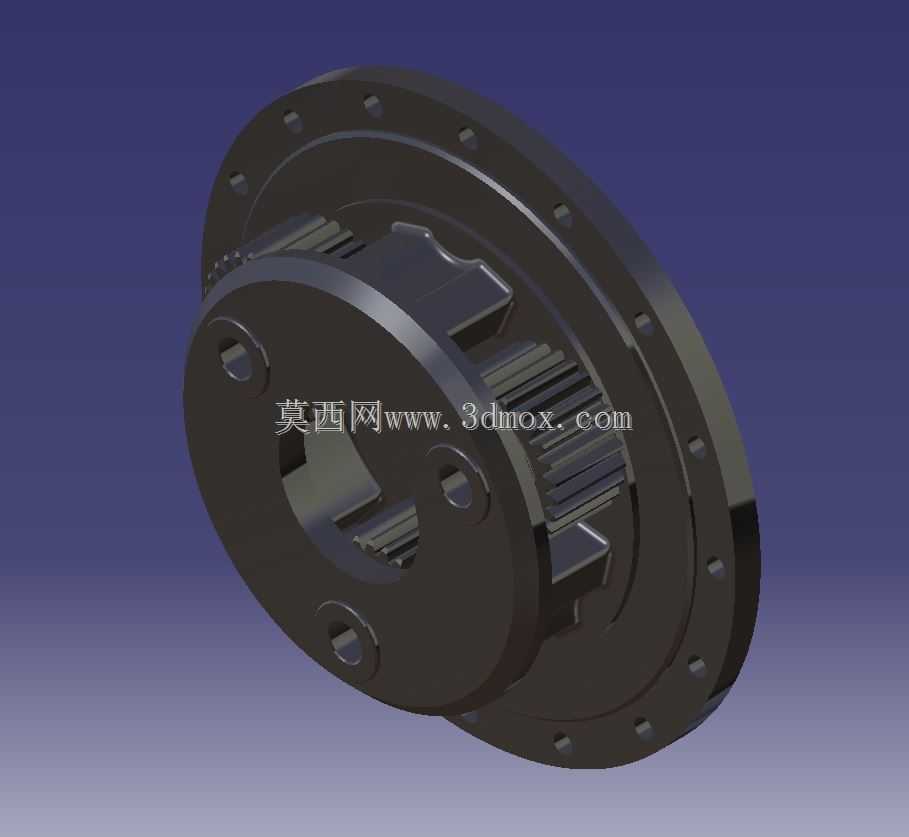

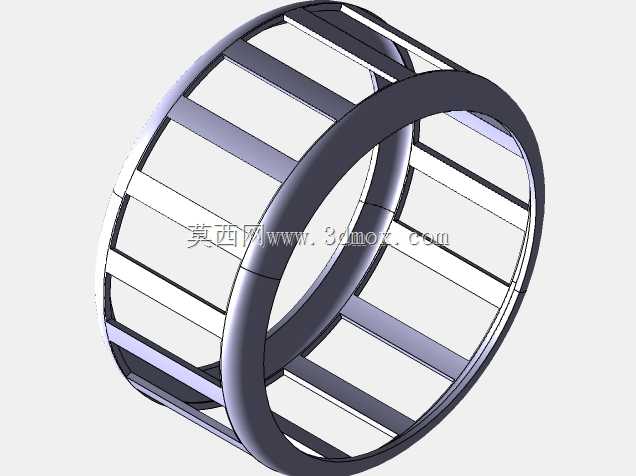

  在轮边驱动的传动系统布局里,这类行星齿轮结构是核心的扭矩传递单元,常见于重载车辆的轮边减速段、工程机械的行走驱动端,区别于定轴传动的布局,行星结构能在极小的径向空间内实现大传动比的扭矩放大,同时把载荷分散到多组行星轮齿上,单齿承受的接触应力与弯曲应力都能控制在更合理的区间,适配大负载起步、低速大扭矩输出的工况需求。从实际使用场景来看,这类结构直接集成在轮毂腔体内部,不需要额外占用底盘的布置空间,对于需要压缩传动链长度、提升离地间隙的工程行走设备来说,这种集成式的布局能大幅减少传动链路的功率损耗,动力从太阳轮输入后,经过行星轮的分流传递,最终通过行星架把扭矩输出到轮毂连接法兰上,整个传动过程的同轴度要求极高,

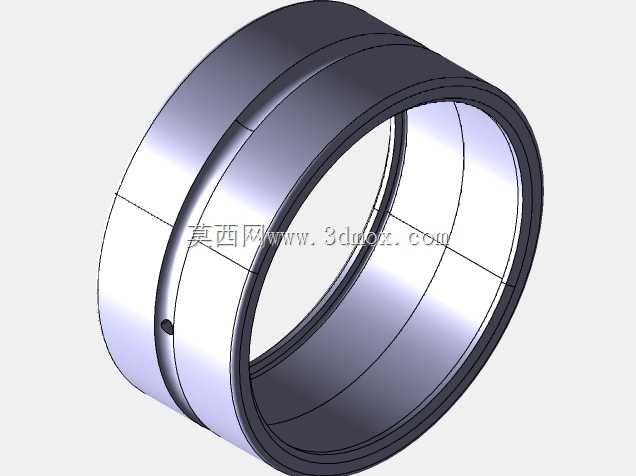

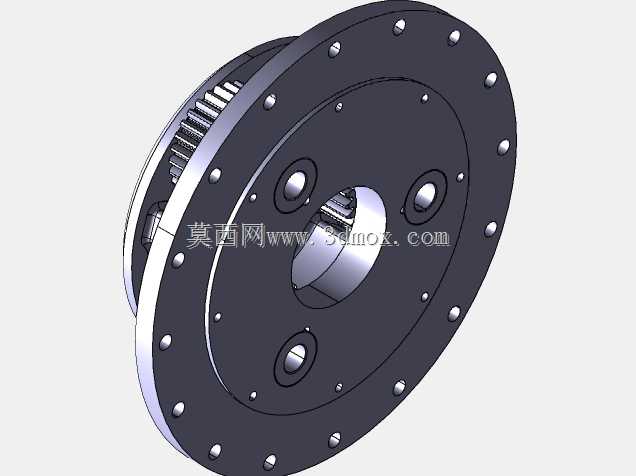

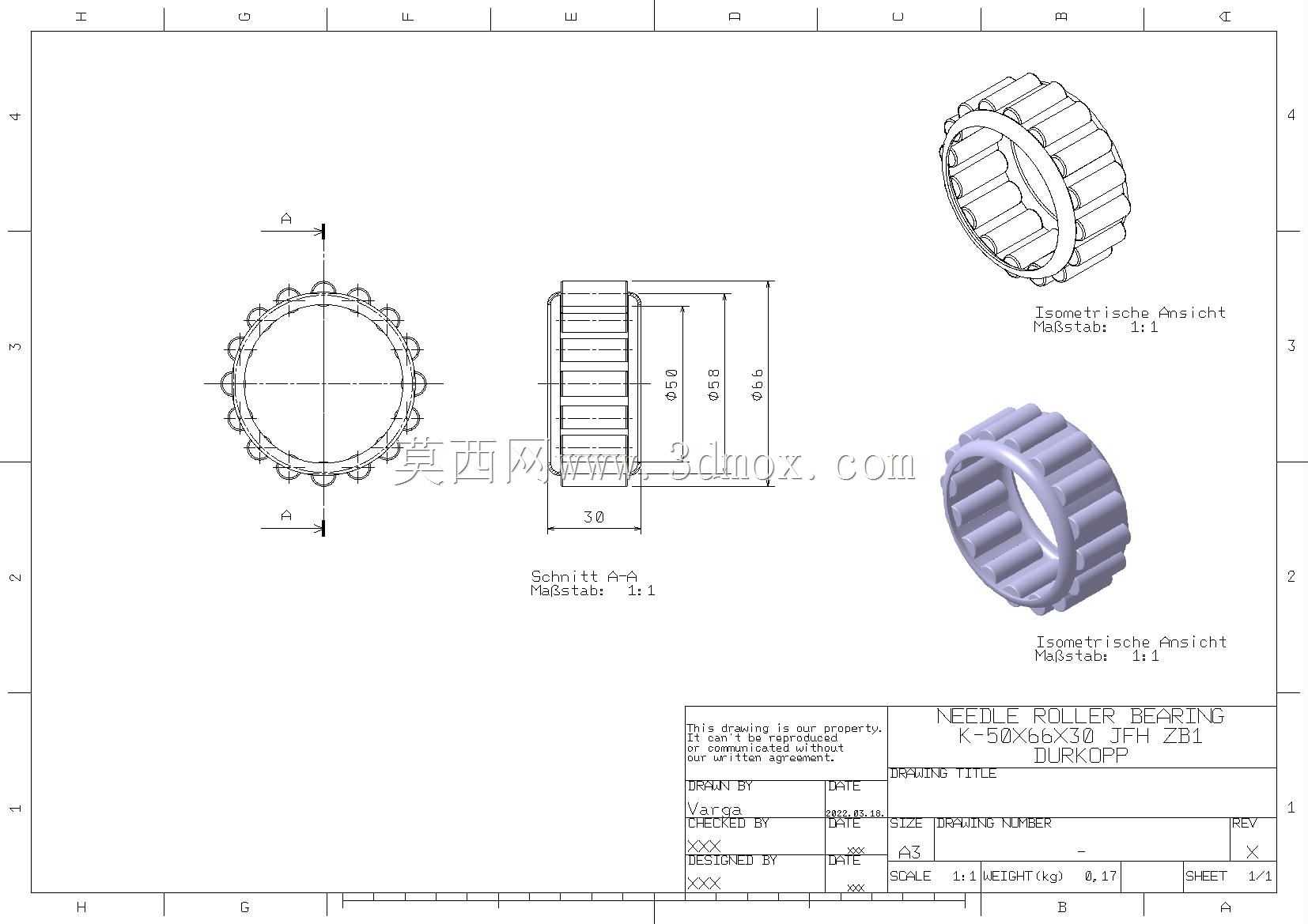

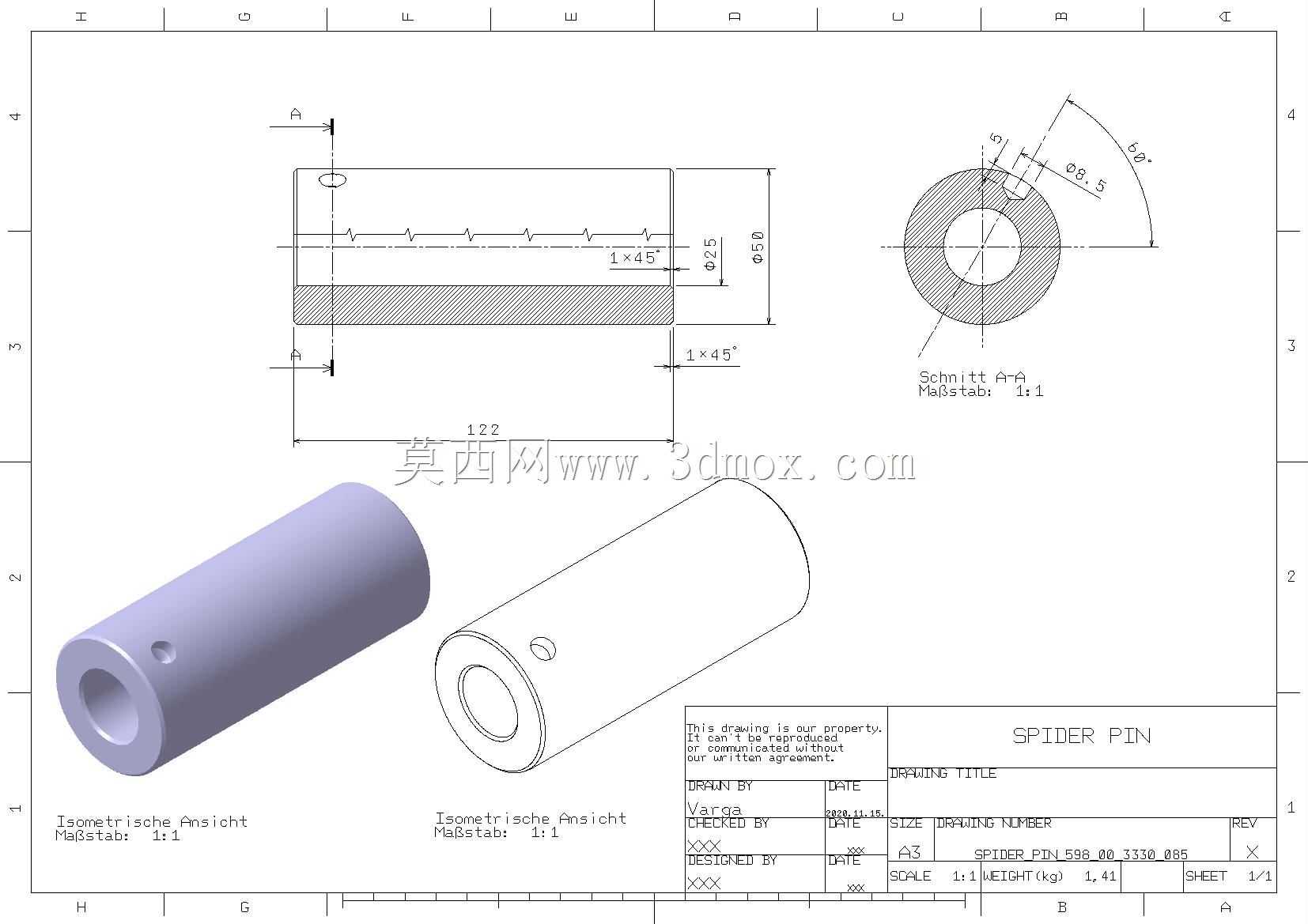

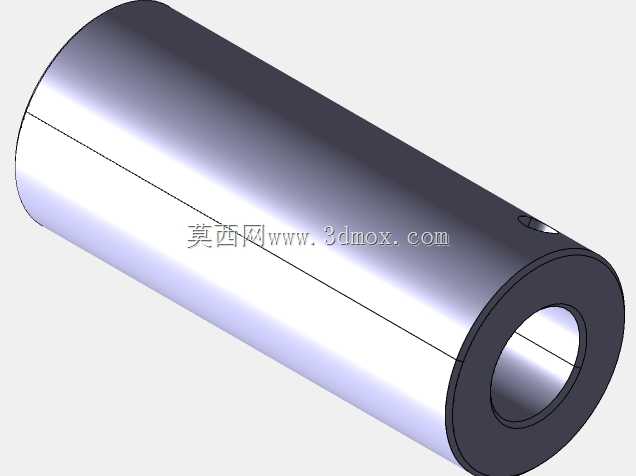

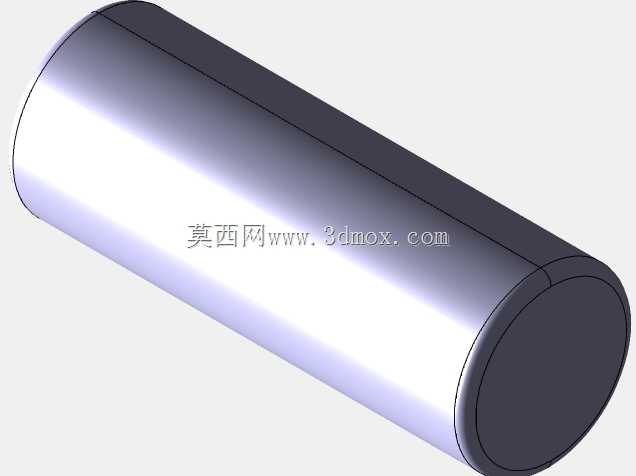

  设计阶段需要严格控制各回转件的同轴度公差,避免运转过程中出现偏载导致的齿面异常磨损。从结构设计的细节来看,该行星齿轮的外圈齿圈直接与轮毂壳体做集成设计,法兰端面上均匀分布的安装孔是用来连接轮辋固定螺栓的,孔位的分度圆公差直接决定了车轮安装后的动平衡表现,设计时孔位的位置度公差需要控制在0.05mm以内,避免高速运转时出现车轮抖动的问题。中心的内花键孔是动力输入的接口,用来连接半轴的外花键,花键的配合精度选择中等间隙配合,既可以补偿装配过程中少量的同轴度偏差,也能避免花键齿面在重载冲击下出现卡滞。行星轮的安装销轴采用过盈配合压装在行星架上,销轴表面需要做高频淬火处理,硬度达到HRC58-62,

  才能承受行星轮公转与自转过程中产生的径向载荷,避免销轴出现弯曲变形导致传动卡滞。从安装边界来看,整个结构的轴向尺寸需要匹配轮毂腔体的内部空间,法兰端面的止口尺寸要和轮辋的定位止口完全契合,止口的配合选择过渡配合,保证轮辋安装后的定位精度,避免出现径向窜动。齿圈的内齿采用变位设计,针对低速重载的工况选择正变位系数,提升齿根的弯曲强度,避免大扭矩输出时出现断齿故障。行星轮的数量选择多齿均布的布局,相比少行星轮的结构,多齿均布能让每个轮齿承受的载荷更小,同时运转过程中的啮合冲击也更平缓,能有效降低传动过程中的噪音与振动。在润滑设计上,整个行星腔体内部填充润滑脂,法兰端面上的密封槽用来安装骨架油封,避免泥水、粉尘进入腔体内部破坏润滑环境,

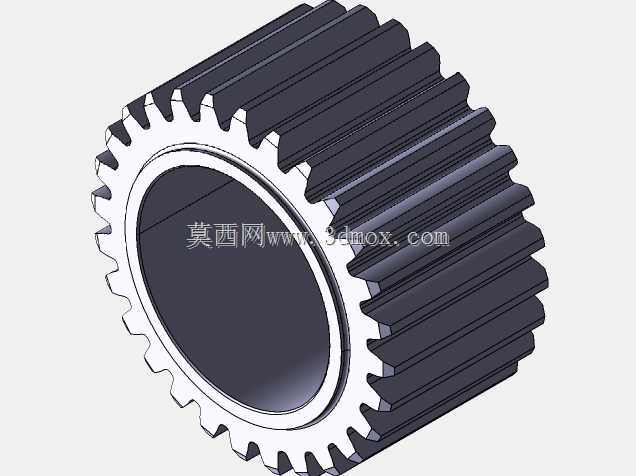

  同时防止润滑脂泄漏导致的齿面干磨。设计过程中需要做齿面接触强度校核与齿根弯曲强度校核,根据额定输出扭矩计算每个轮齿的接触应力,确保在额定负载下齿面不会出现点蚀失效,同时在1.5倍过载工况下齿根的弯曲应力仍低于材料的许用应力值,满足重载工况的使用需求。这类结构相比传统的中央减速传动,能把减速机构直接布置在轮边,半轴只需要传递较小的扭矩,半轴的直径可以做的更细,降低整个传动系统的簧下质量,提升行走机构的缓冲性能,对于非铺装路面的行驶场景来说,更小的簧下质量能减少车轮弹跳时对传动系统的冲击,延长整套传动部件的使用寿命。在建模过程中,所有轮齿的齿廓都按照渐开线标准齿形生成,齿向做微量的鼓形修形,补偿装配误差与受力变形带来的齿向偏载,让齿面的载荷分布更均匀。法兰端面上的减重孔是在保证结构强度的前提下做的轻量化设计,通过有限元分析验证,在法兰最大受力位置保留足够的材料厚度,非受力区域去除多余材料,降低整个部件的重量,同时也方便装配过程中的吊装与对位。
