收割机驱动桥桥体承载结构三维设计

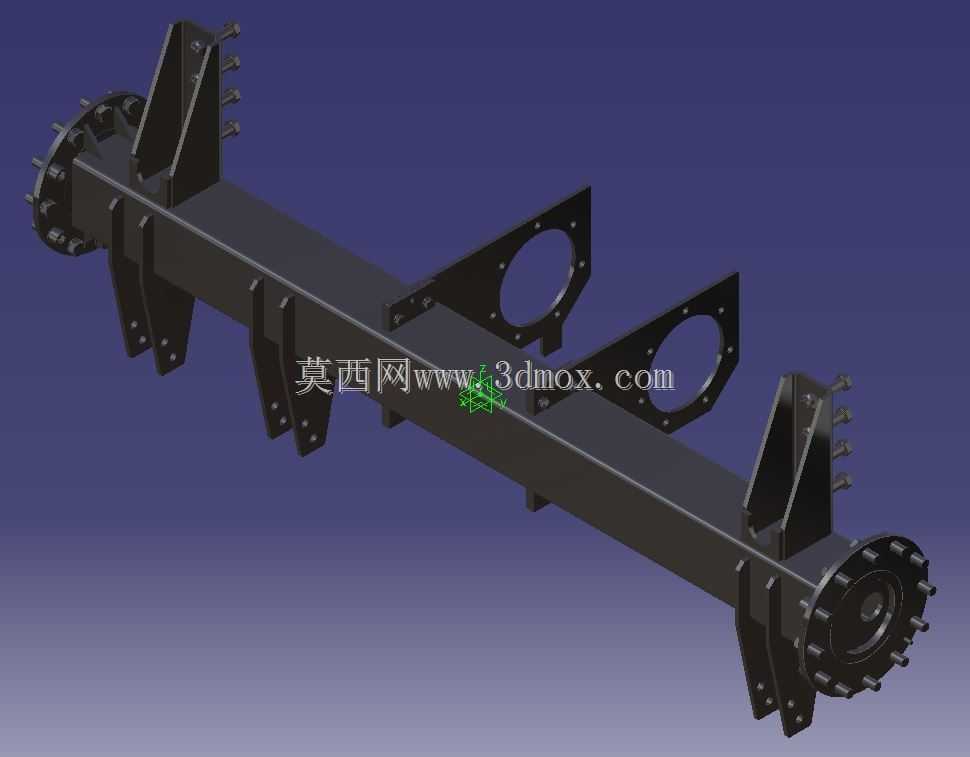

　　这套结构针对联合收割机田间作业的复杂工况设计，核心承担整机行走动力传递、载荷承载与作业部件安装基座的功能，区别于公路车辆驱动桥，其设计优先级首先偏向非铺装路面的抗冲击性能，而非高速行驶的平顺性。桥体主体采用箱型截面梁结构作为承载基体，截面尺寸经过载荷校核确定，在保证足够抗弯、抗扭截面模量的前提下，尽可能控制整体自重，避免给整机接地比压带来额外负担，毕竟水田、松软地块作业时，过重的桥体容易导致整机陷车，影响作业通过性。桥体两端集成轮边减速器安装法兰，法兰端面的螺栓孔采用圆周均布设计，孔位公差与轮边减速器壳体的安装定位止口严格匹配，保证轮边总成装配后与桥体轴线的同轴度，避免行走过程中出现轮边偏摆、齿轮啮合异常的问题。

　　桥体上分布的多组安装支座，分别对应车架连接、悬挂部件固定、作业侧传动组件安装的需求，每个支座的安装面都设计了贴合的加强筋结构，筋板的走向沿着作业时的载荷传递方向布置，避免应力集中导致支座焊缝开裂——毕竟田间作业时，地面颠簸带来的冲击载荷是交变的，很多早期驱动桥故障都是支座位置应力集中引发的焊缝撕裂。设计过程中首先确定的是两端轮距的安装边界，这个尺寸直接匹配收割机的轮距要求，保证轮胎不会与割台、粮仓等周边部件发生运动干涉，同时桥体上方的两组圆形安装支架，是用于固定行走传动的中间支撑轴承座，支架的位置精度直接影响传动轴的工作角度，设计时预留了少量调整余量，方便装配时补偿焊接带来的尺寸误差。桥体下方的多组垂向支架，

　　用于连接底部的护板或转向拉杆固定点，支架的厚度根据对应位置的载荷大小差异化设计，非主要承载位置的支架适当减薄，控制整体重量。从安装边界来看，桥体整体的轴向长度、两端法兰的外径尺寸，都需要和收割机的底盘机架安装空间匹配，桥体上方的各个支座高度不能超出机架的安装平面，避免装配时和机架横梁发生干涉，两端轮边法兰的端面到桥体中心的距离，要保证装配轮胎后，轮胎内侧和桥体支座之间留有足够的间隙，防止泥草缠绕、轮胎摩擦支座的问题。实际作业中，这套桥体结构不仅要传递发动机经变速箱输出的行走扭矩，还要承载整机满载时的重量，包括粮仓满仓时的垂直载荷，田间转向时的侧向载荷，以及过田埂时的冲击载荷，所以箱型梁内部在对应支座的位置都设计了加强衬板，

　　避免局部载荷过大导致桥壳变形。桥体上的所有安装孔位，都采用了统一的螺栓规格系列，减少现场装配时的工具种类，提升装配效率，同时各个支座的焊接位置都做了焊后去应力处理的工艺预留，避免焊接残余应力导致使用过程中桥体变形。和普通拖拉机驱动桥不同，收割机的驱动桥不需要承担过重的牵引载荷，但需要承受更多来自上部作业部件的交变振动，所以桥体的阻尼特性也在设计时做了考量，通过截面形状的优化，减少作业时的共振概率，避免桥体振动传递到机架上影响割台的作业精度。
