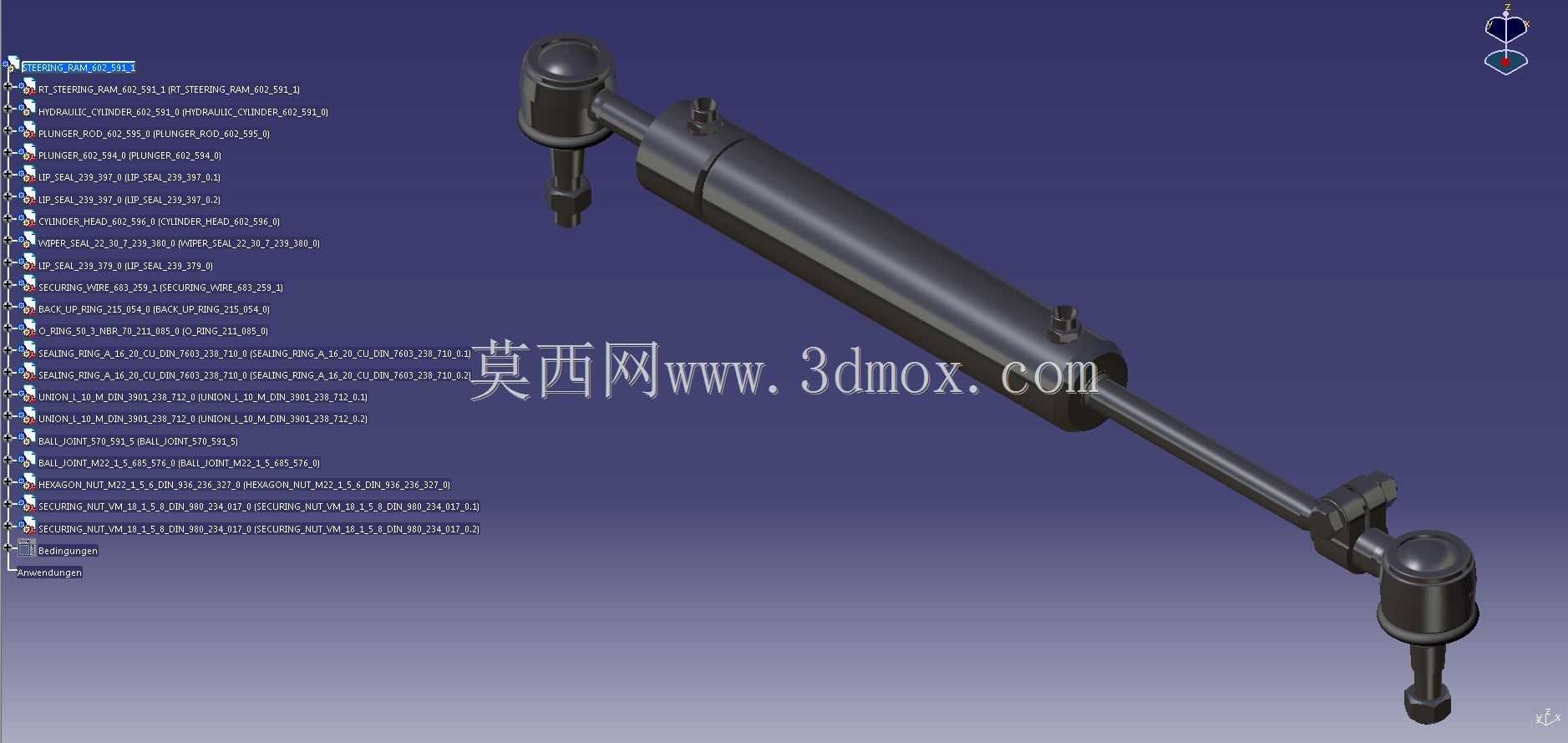

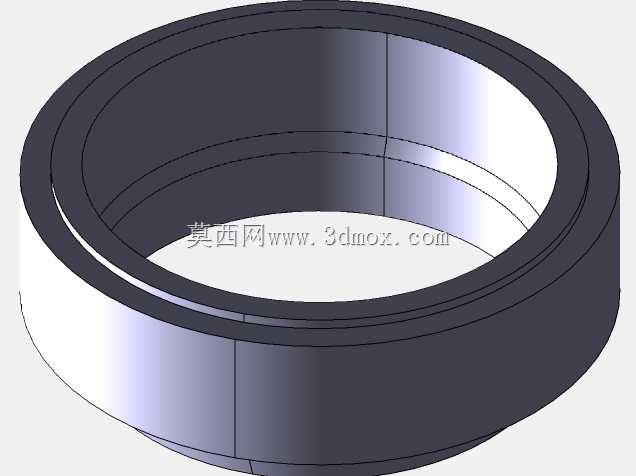

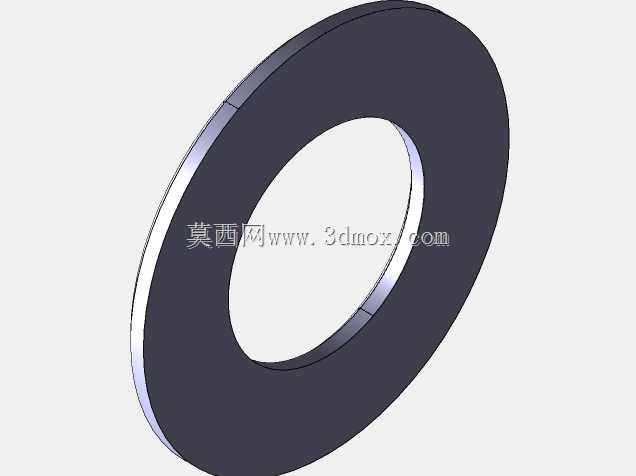

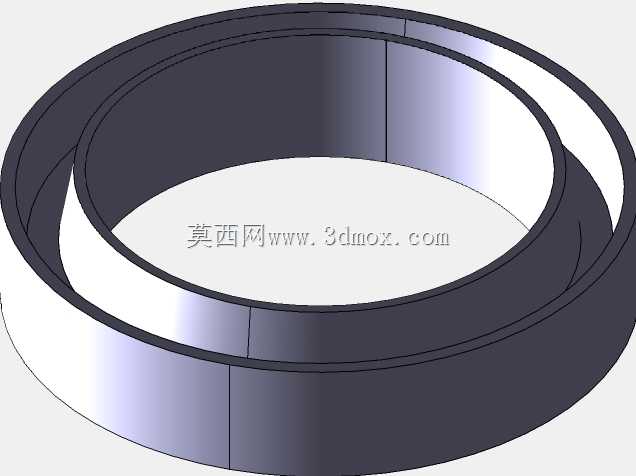

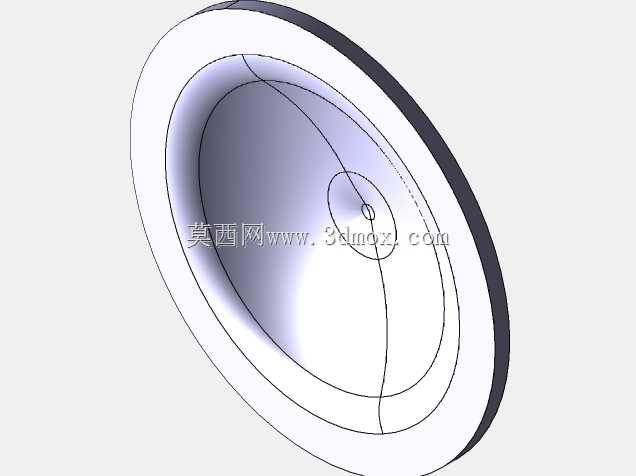

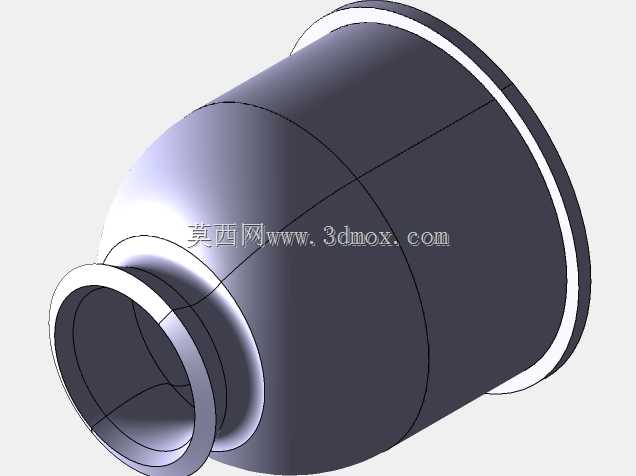

液压系统用转向柱塞结构设计方案

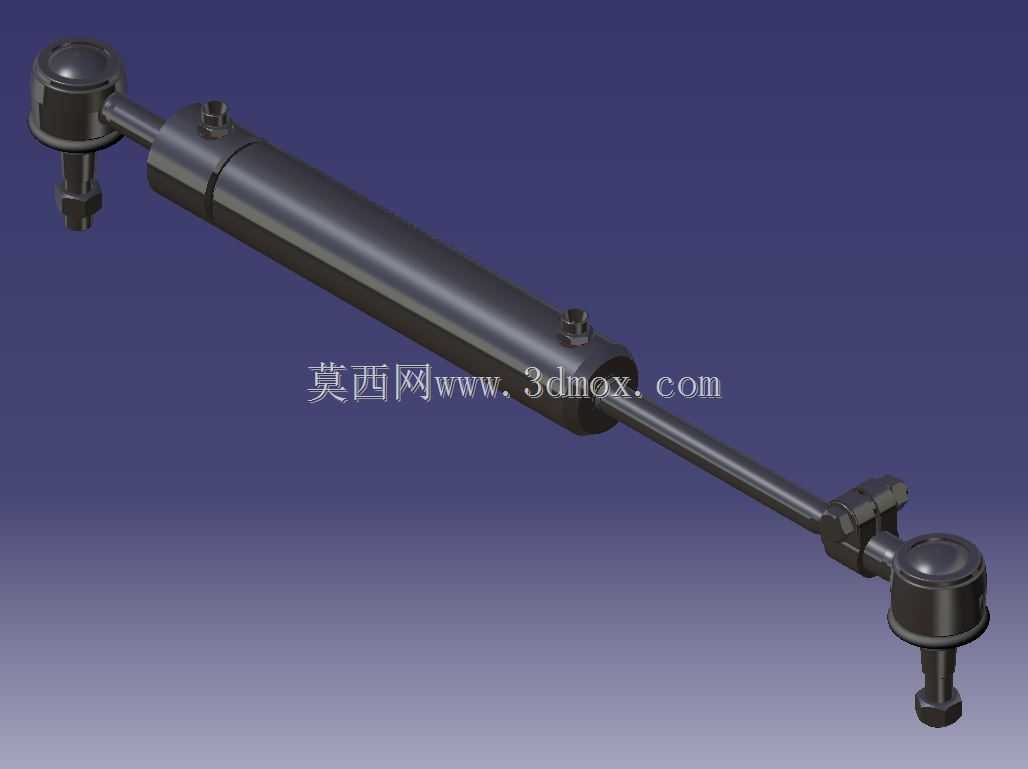

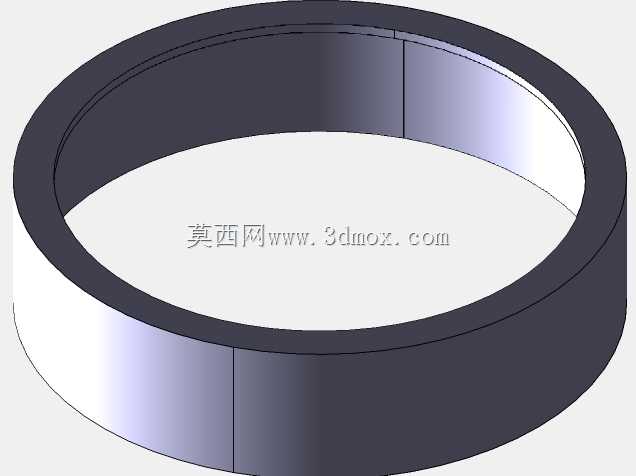

　　在行走机械液压转向回路、重型设备液压伺服系统中，转向柱塞是承担动力传递、方向调节的核心执行零件，其结构合理性直接决定整套转向机构的响应精度、负载耐受能力与长期运行可靠性。这类柱塞并非通用型的等径圆柱杆件，设计阶段需要结合安装腔的空间边界、油路的通流路径、负载的作用方向做针对性的结构适配，不能直接套用标准柱塞的尺寸参数。从实际安装场景来看，转向柱塞的装配空间位于液压油缸的缸筒内部，其径向尺寸需要和缸筒内壁保持严格的配合公差，既要保证往复运动时的顺畅度，避免卡滞引发的转向迟滞，又要控制配合间隙在密封件的有效补偿范围内，防止高压油液内泄导致的传动效率下降。柱塞的轴向长度需要匹配油缸的最大行程，同时预留出极限位置的缓冲余量，

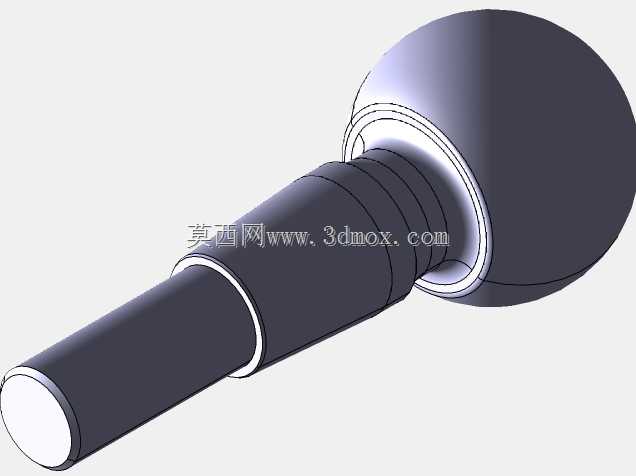

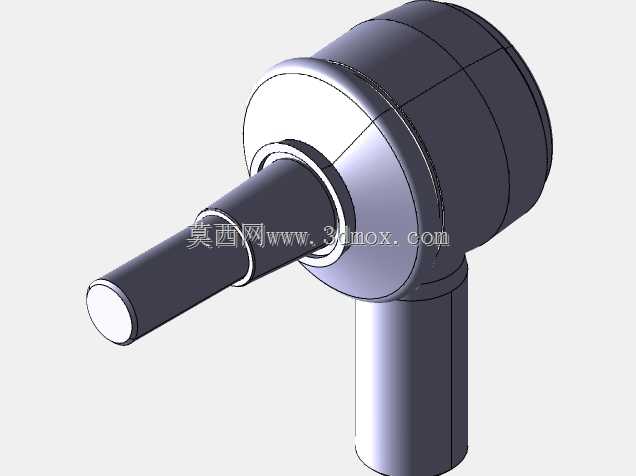

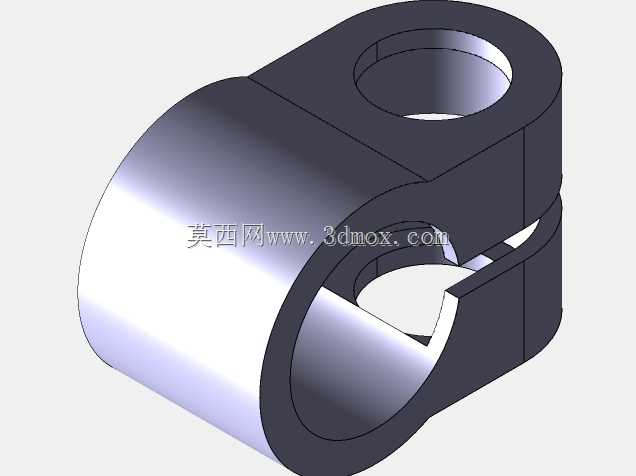

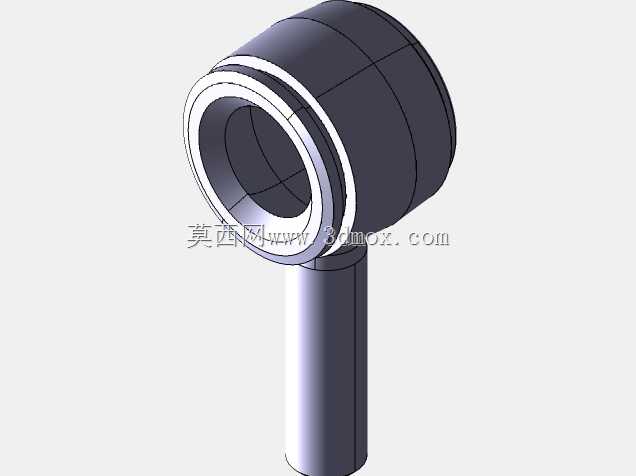

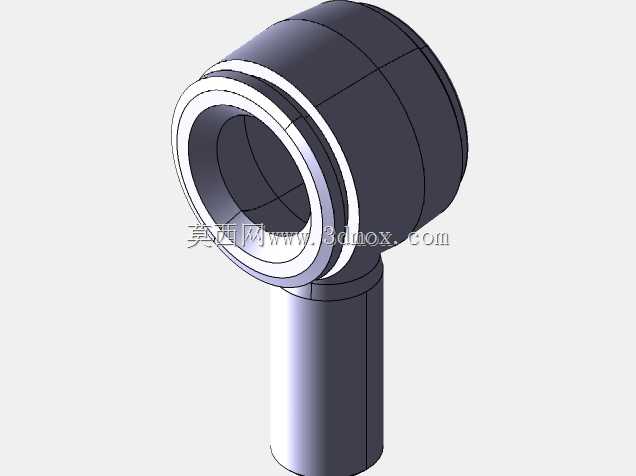

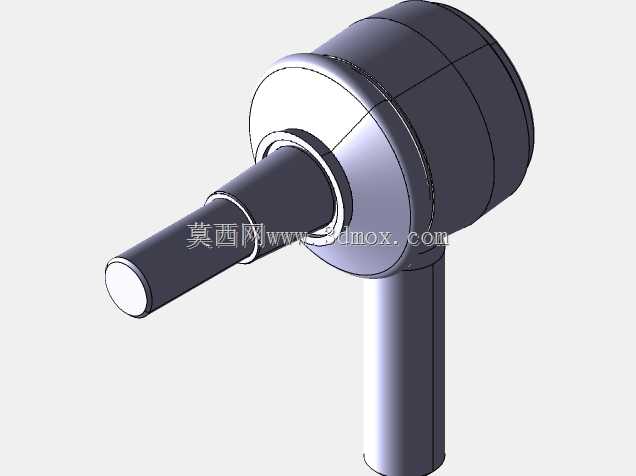

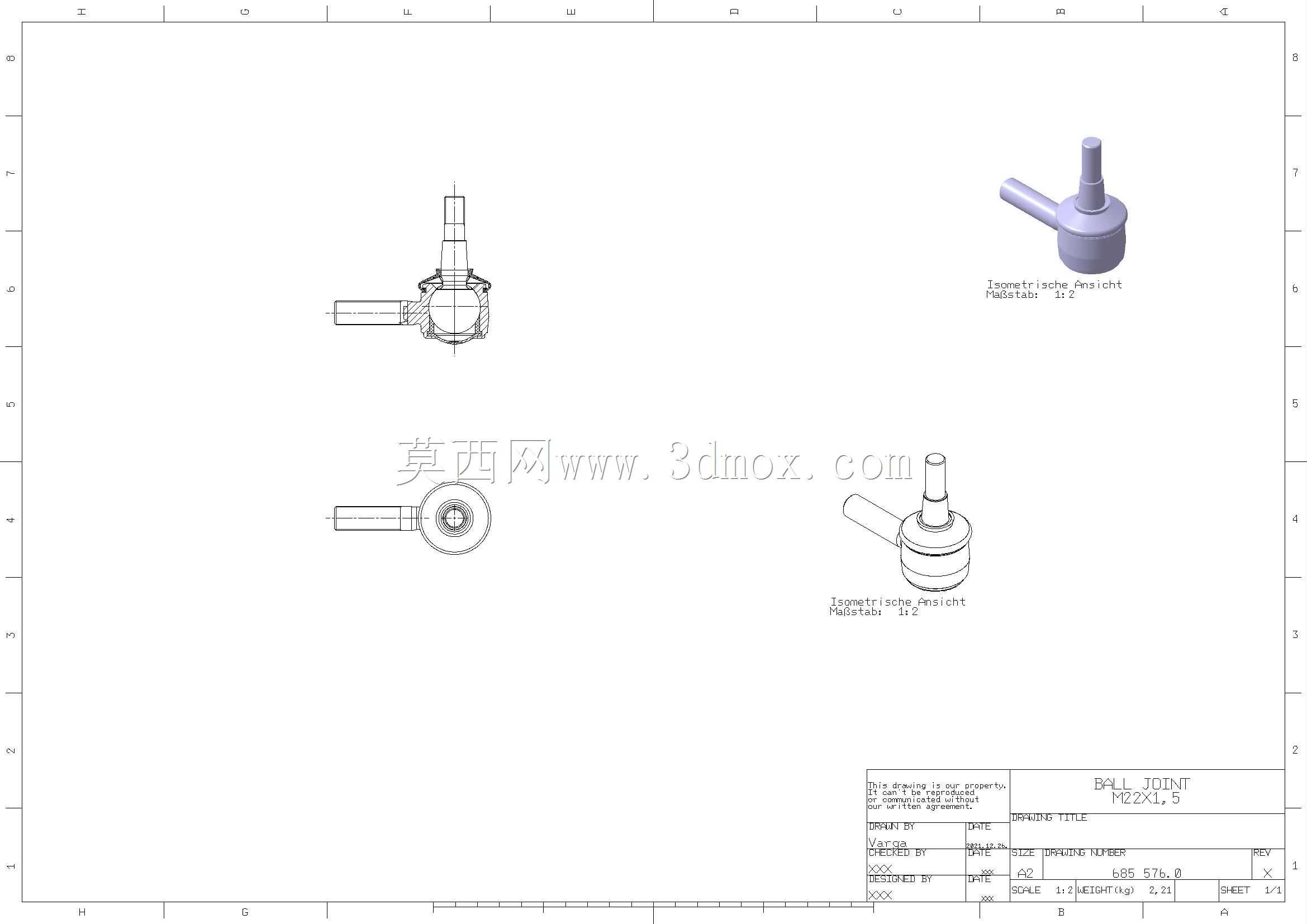

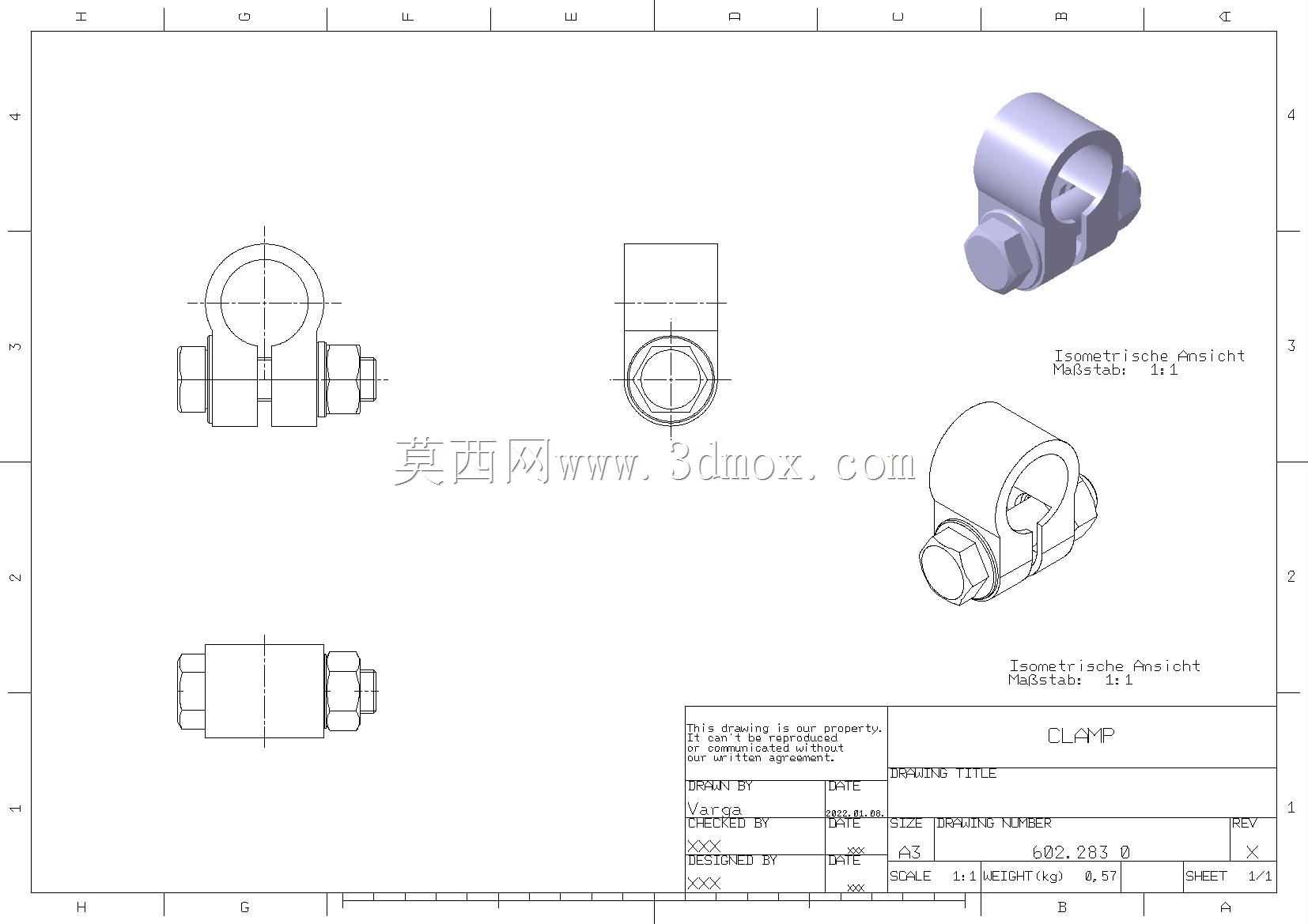

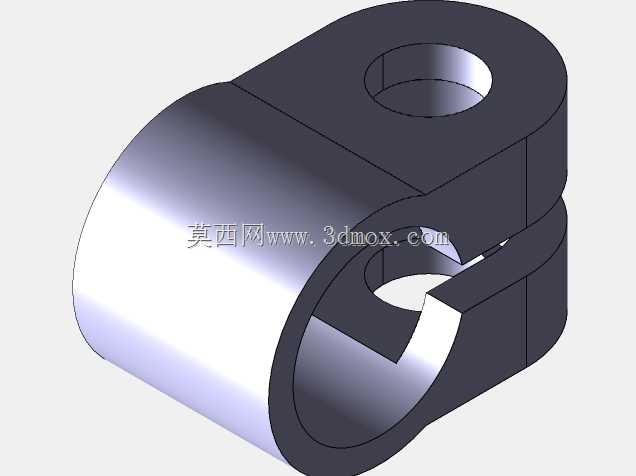

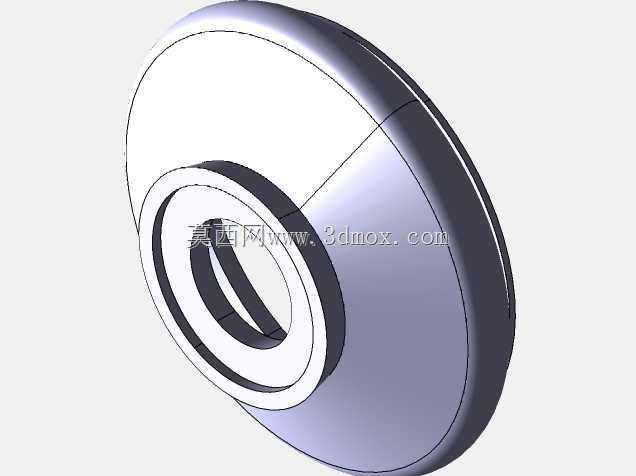

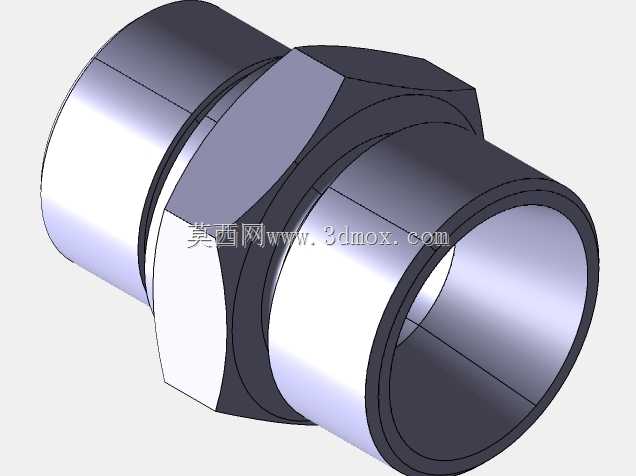

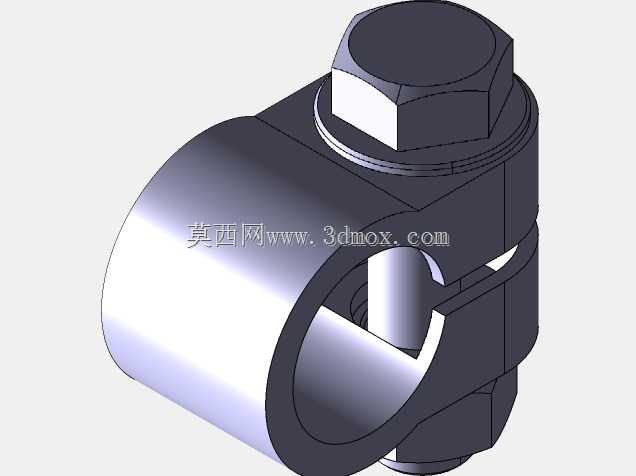

　　避免活塞运行到行程端点时发生刚性撞击，损坏缸体端盖或者柱塞自身的连接结构。柱塞的一端设置有和转向摇臂连接的铰接结构，这部分的尺寸需要匹配连接销的直径，铰接孔的表面粗糙度需要控制在合理范围，降低往复摆动过程中的磨损速率，铰接位置还设计有防尘密封的安装槽位，避免户外作业时的泥沙、粉尘进入铰接副造成磨粒磨损。柱塞的主体工作段表面需要做硬化处理，因为长期和密封件、导向套做往复摩擦，表面硬度不足会很快出现拉痕，造成密封失效漏油。设计过程中，油路的连通结构是重点考量部分，柱塞内部设置有通油孔道，用于将高压油液引导至对应的作用腔，孔道的转角位置做了圆弧过渡处理，避免高压油液长期冲刷直角位置造成的气蚀损伤，同时也能降低油液流动的沿程阻力，

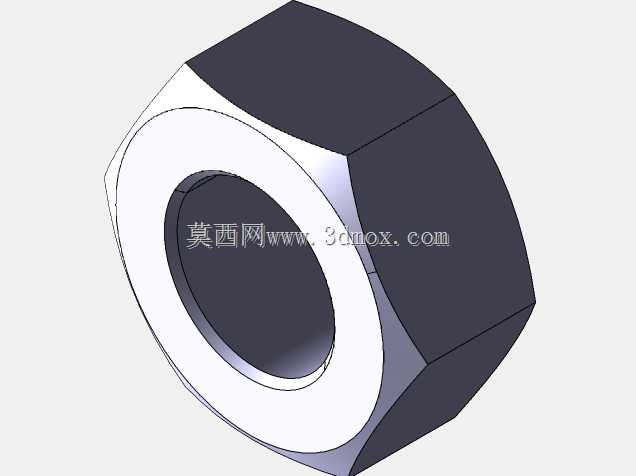

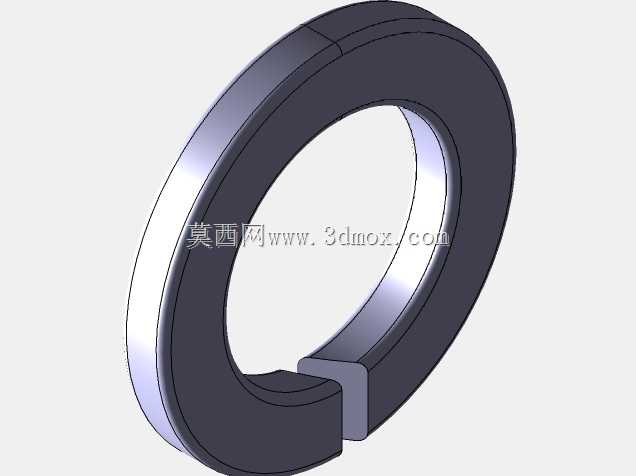

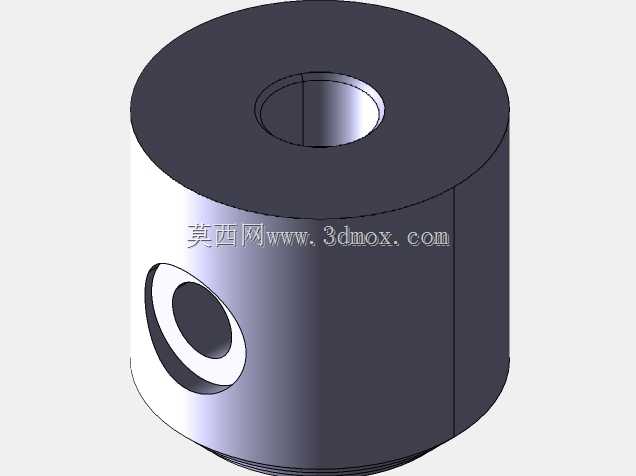

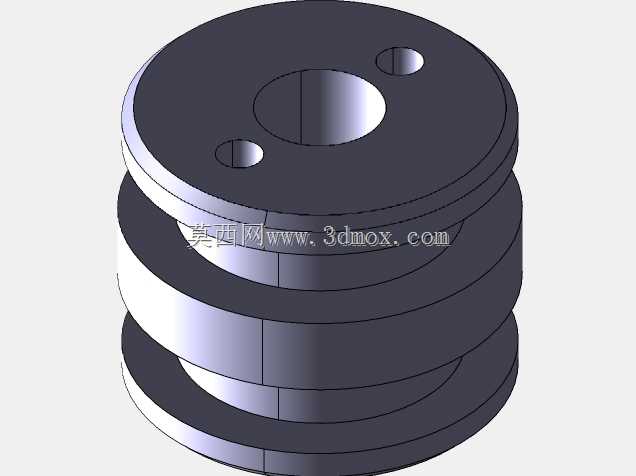

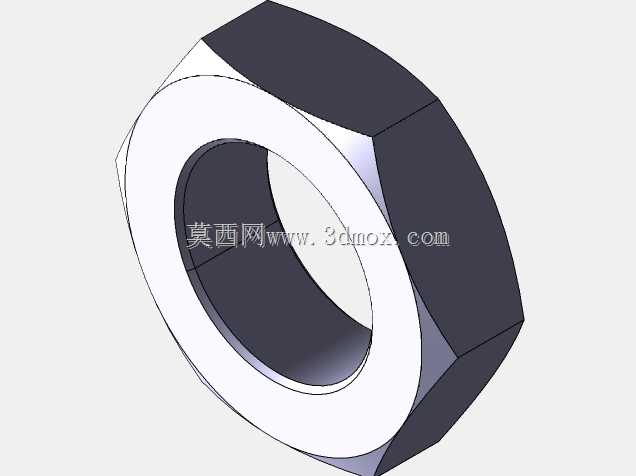

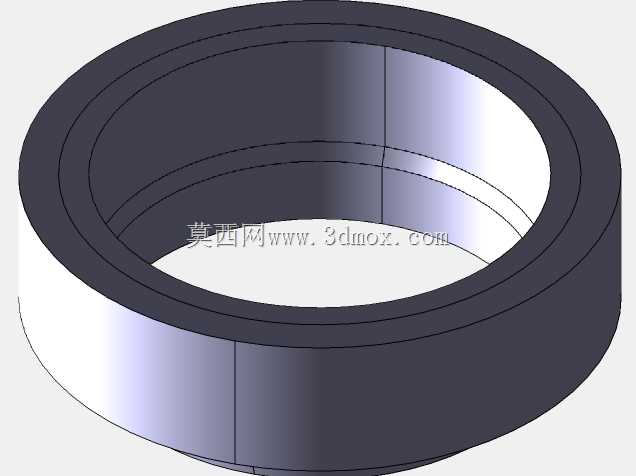

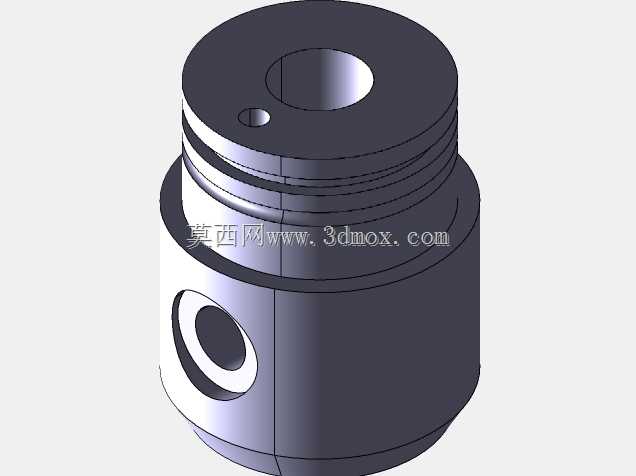

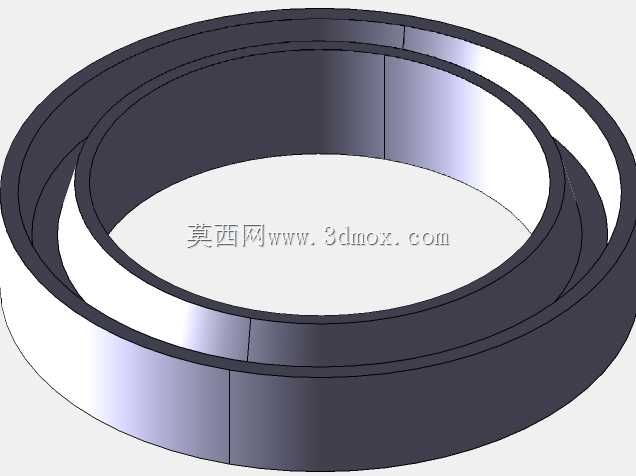

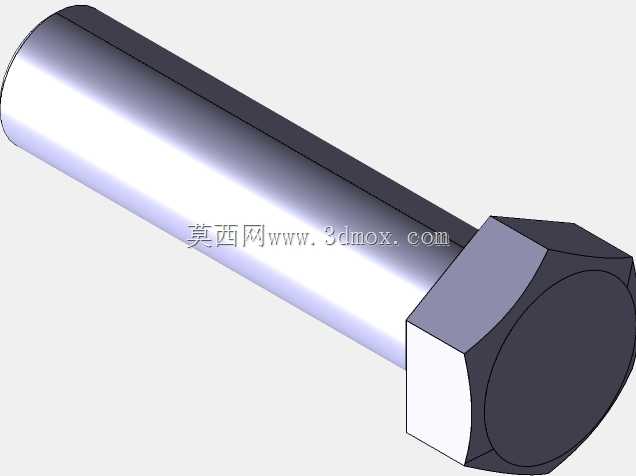

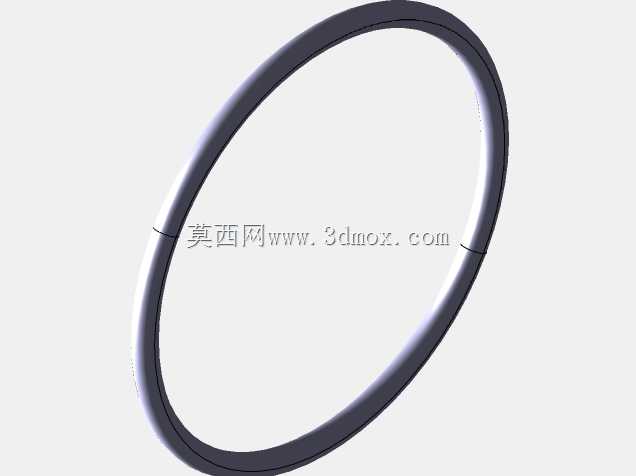

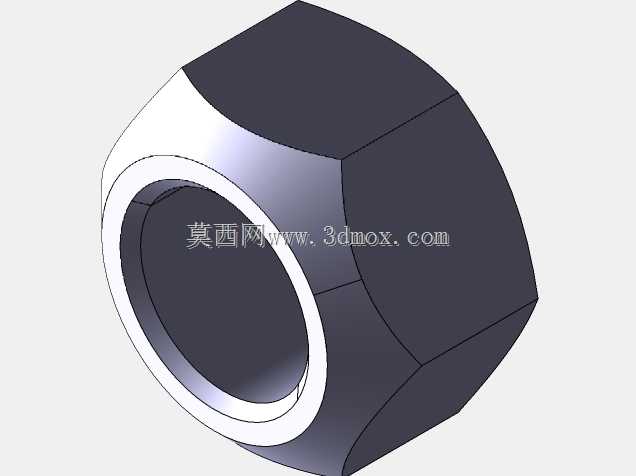

　　提升转向响应速度。柱塞和活塞的连接位置采用了防松结构设计，避免高压工况下反复换向造成的连接松动，连接部位的密封槽尺寸严格匹配常用的格莱圈、斯特封规格，方便后期维护时的配件更换，不需要单独定制非标密封件。从功能特性来看，这款转向柱塞能够承受持续的高压侧向力，因为转向过程中柱塞并非只受轴向推力，路面传递的冲击会通过转向机构给柱塞施加径向载荷，所以柱塞的导向段长度做了针对性加长，提升导向支撑的稳定性，避免偏磨造成的密封偏磨漏油。在实际设备运行中，转向柱塞的工作频率和设备的转向操作频率直接相关，比如重型装载机、叉车这类需要频繁转向的设备，柱塞的往复运动频次很高，所以设计时在柱塞和导向套的接触位置预留了润滑脂槽，能够存储少量润滑脂，

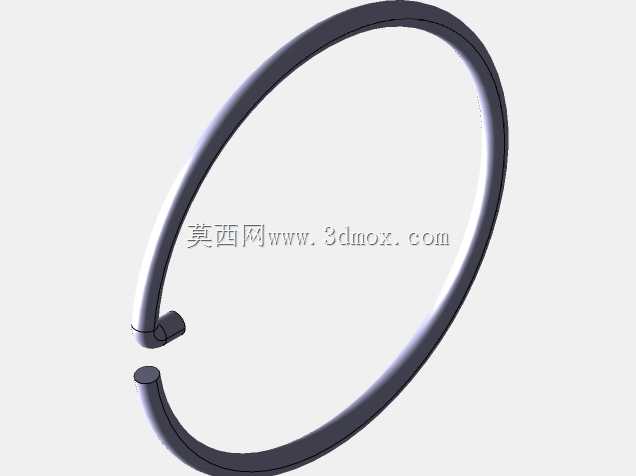

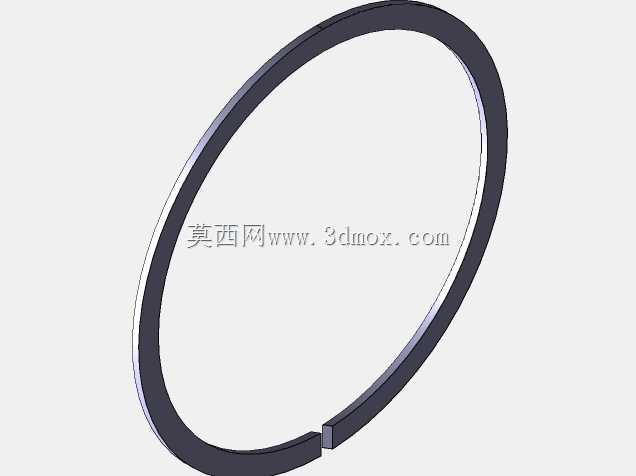

　　降低干摩擦的概率，延长零件的使用寿命。柱塞的端部限位结构做了一体化设计，不需要额外加装限位挡圈，减少了装配时的零件数量，也降低了小零件脱落引发液压系统故障的风险。从安装边界来看，这款柱塞的所有外廓尺寸都适配对应型号液压油缸的内部安装空间，不需要对缸筒、端盖做二次加工就可以直接装配，铰接端的连接尺寸和同吨位级别的转向机构摇臂孔位完全匹配，替换旧件时不需要调整周边连接件的位置，能够大幅降低现场维护的装配难度。在结构细节上，柱塞的所有锐边都做了倒角处理，一方面是装配时避免割伤密封件，另一方面也能去除加工过程中产生的毛刺，防止毛刺脱落进入液压油路造成阀组卡滞。通油孔的端口位置做了扩口处理，减少油液进出孔道时的涡流损失，降低系统的发热水平。
