方形法兰安装式24V直流减速齿轮电机

　　这款减速齿轮电机在小型自动化设备、民用机电产品里的应用覆盖面极广，从自助终端的票券输送机构、小型包装线的送料辊驱动，到智能家居的电动开窗器、商用售货机的货道推送结构，再到教学实验台的动力输出单元，都能见到同结构产品的身影。它的核心作用是把直流电源输入的高转速低扭矩动力，通过内置的齿轮减速组转换为低转速大扭矩的输出，匹配低转速大负载的终端执行需求，不需要额外搭配外置减速机构，就能直接对接负载端，大幅缩减整套传动链路的占用空间。

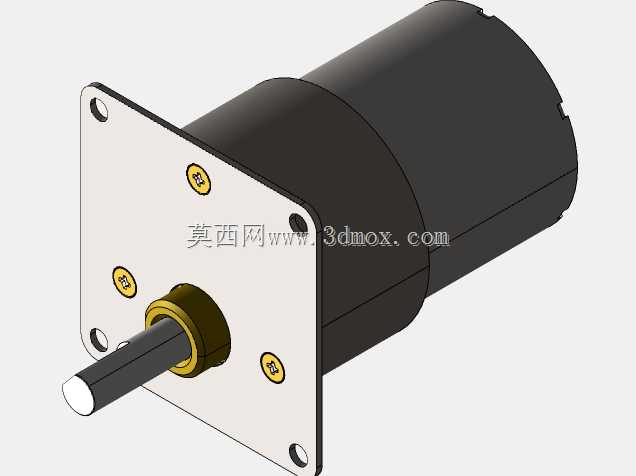

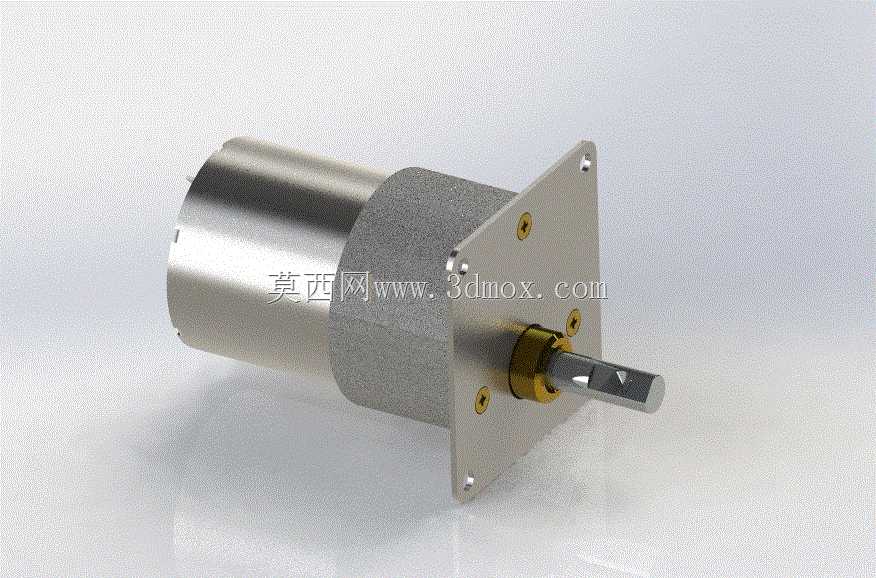

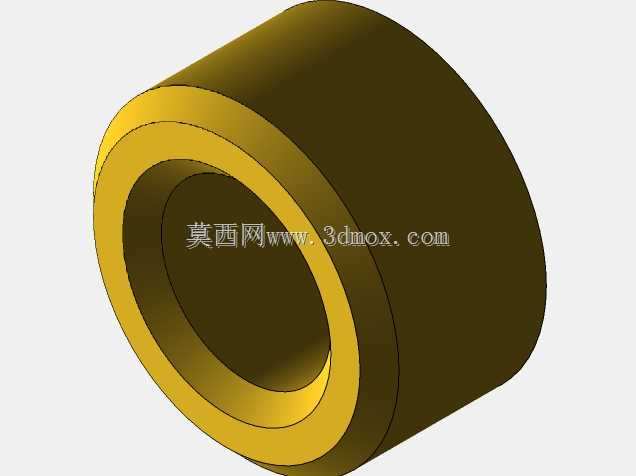

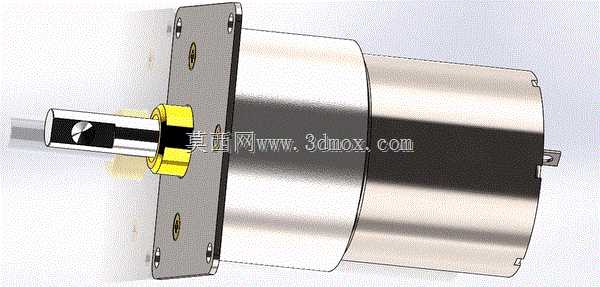

　　从功能特性来看，它采用24V直流供电制式，适配绝大多数工业控制场景、民用机电产品的标准低压供电回路，不需要额外做电压转换就能直接接入常规控制回路，减速比设置为1:48，最终输出轴的额定转速为135rpm，这个转速区间刚好适配绝大多数需要平稳低速输送、定角度转动的工况，不会因为转速过高导致负载冲击，也不会因为转速过低造成动作响应滞后。输出端采用D型切边轴结构，和配套的传动轮、摆臂、联轴器对接时，不需要额外做防转销结构，靠轴面的切边就能传递扭矩，避免长期正反转切换时出现轴孔打滑的问题，轴根位置搭配的铜质衬套，既可以承受输出端的径向负载，也能减少轴转动时的磨损，延长整机的连续运行寿命。

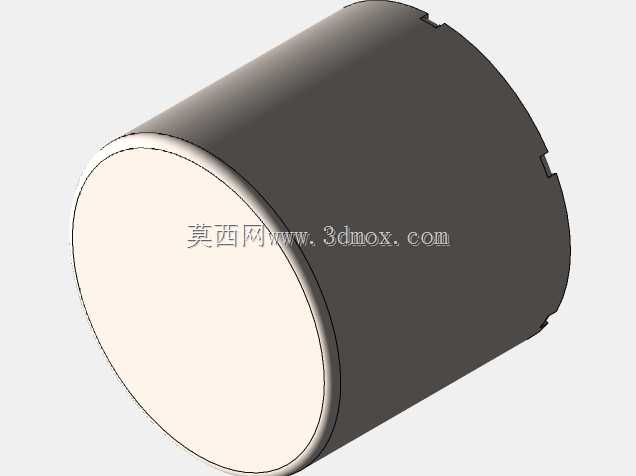

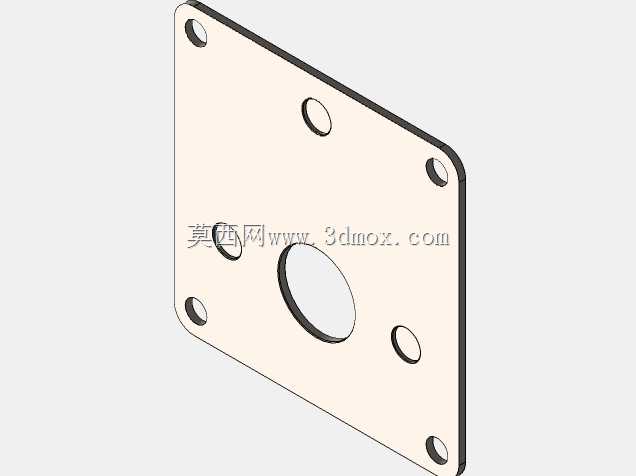

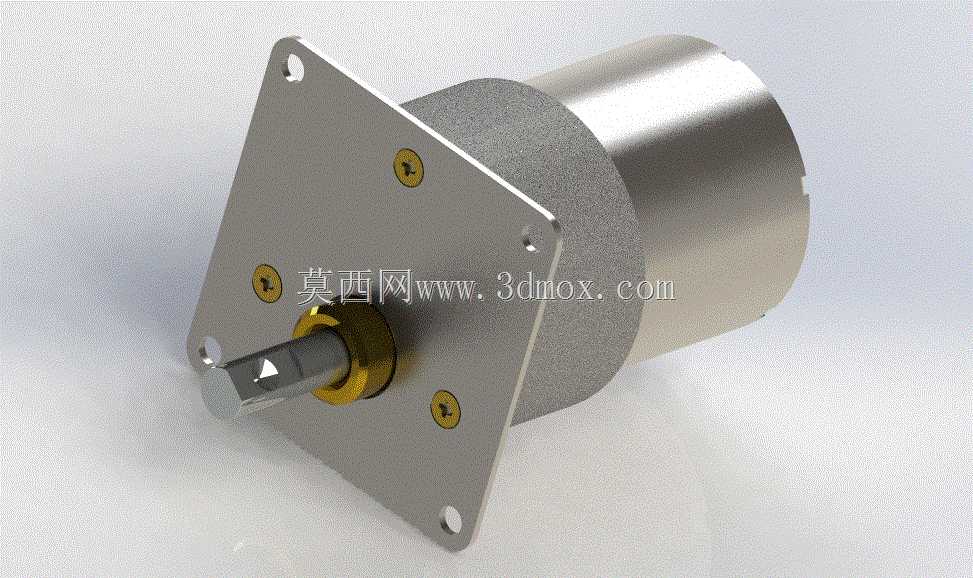

　　设计层面上，这款电机采用分体式结构布局，后端是标准的圆柱形直流电机本体，前端是方形法兰安装座，内置的多级直齿轮减速组全部封装在法兰座的金属腔体内，齿轮之间的啮合间隙经过调校，正反转切换时的回程间隙控制在极小范围内，适合需要频繁换向的传动场景。安装法兰采用四个角位的通孔设计，安装时可以从正面穿入固定螺丝直接锁在设备的安装立板上，对中难度低，不需要做复杂的定位工装就能完成装配，法兰面和安装板贴合后，能保证输出轴和安装面的垂直度，避免长期运行时出现轴偏磨、齿轮偏载的问题。电机本体的金属外壳既可以作为结构支撑件，也能充当散热面，连续运行时绕组产生的热量可以通过金属外壳快速散到周围环境中，不需要额外加装散热风扇就能满足长时间运行的温升要求。

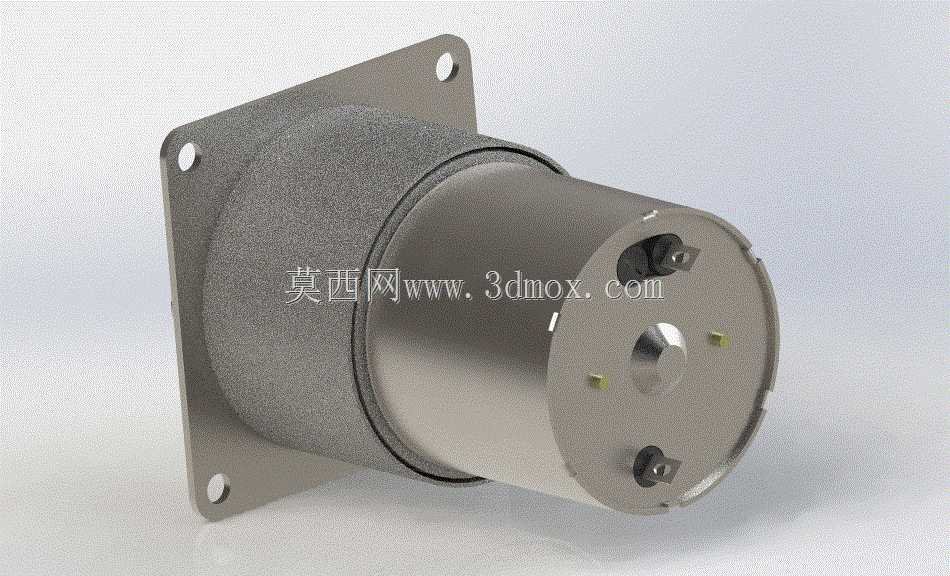

　　从安装边界来看，方形法兰的安装孔位间距、输出轴的伸出长度、轴径尺寸都经过标准化设计，能和市面上同规格的减速电机直接互换，设备迭代或者备件更换时不需要修改安装板的开孔尺寸，也不需要重新调整负载端的对接位置。输出轴的中心高度和法兰面的相对位置固定，设计配套结构时只需要按照法兰的外轮廓预留安装避让空间，在法兰后方预留出电机本体的圆柱形容纳空间即可，不需要为减速结构额外预留装配位置，能帮结构设计师大幅压缩整套动力单元的布局空间。接线端直接从电机尾部引出，接线时不需要在安装板上开过大的过线孔，走线方向可以根据设备内部的布线空间灵活调整，不会和周边的结构件产生干涉。

　　实际选型应用时，这类减速电机可以直接搭配直流调速器实现转速微调，也可以搭配正反转控制模块实现双向转动，不需要额外搭配编码器就能满足定速输送的工况需求，如果需要精准位置控制，也可以在电机尾部加装编码器组件，安装位不需要做额外修改。齿轮组采用金属材质加工，能承受短时的过载冲击，遇到负载卡滞时不会轻易出现齿轮断齿的问题，适合工况相对复杂、负载存在小幅波动的应用场景。整机的装配公差控制合理，输出轴的径向跳动量极小，对接精密传动辊、小型转盘等部件时，不会出现转动抖动的问题，能保证终端执行机构的运行平稳性。
