方形法兰安装式步进伺服电机结构

　　这款方形法兰安装的步进伺服结构，在小型自动化设备的传动布局里适配场景非常广泛，不管是桌面级3D打印设备的进给轴驱动、小型数控雕刻机的位移传动，还是自动化点胶工位、小型分拣输送带的动力输入，都能看到这类结构的应用。不同于圆形法兰的安装形式，方形法兰的四个安装孔位呈对称矩形分布，在薄板类安装面板上固定时，受力分布更均匀，不需要额外加工弧形定位槽，对安装面的加工精度要求更友好，哪怕是普通冷轧钢板激光切割后的安装面，只要平面度控制在0.1mm以内，就能保证安装后电机轴与负载轴的同轴度偏差在允许范围内。

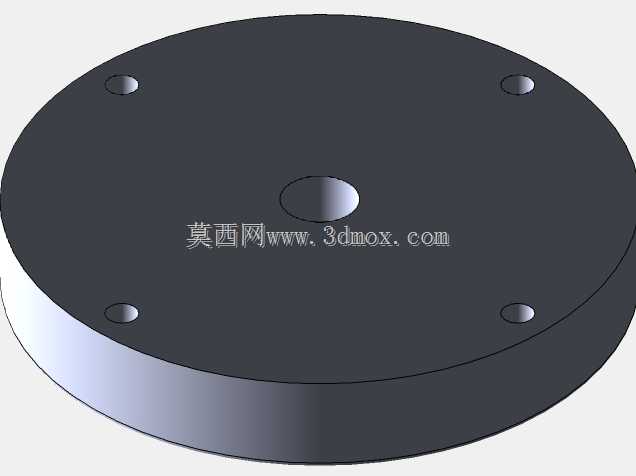

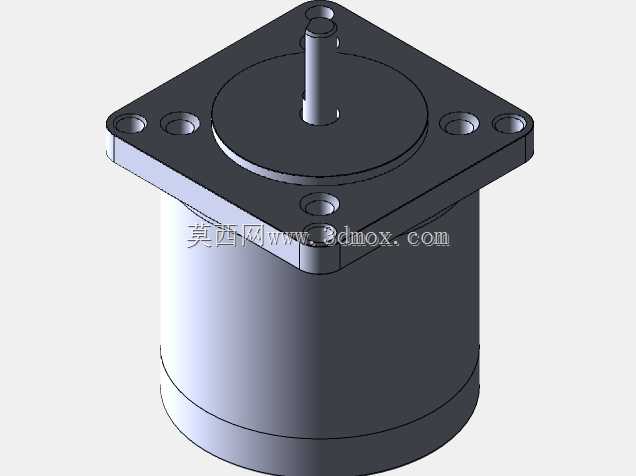

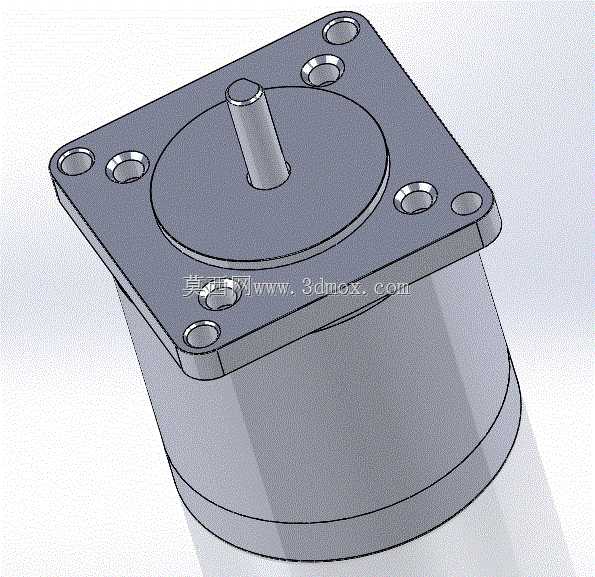

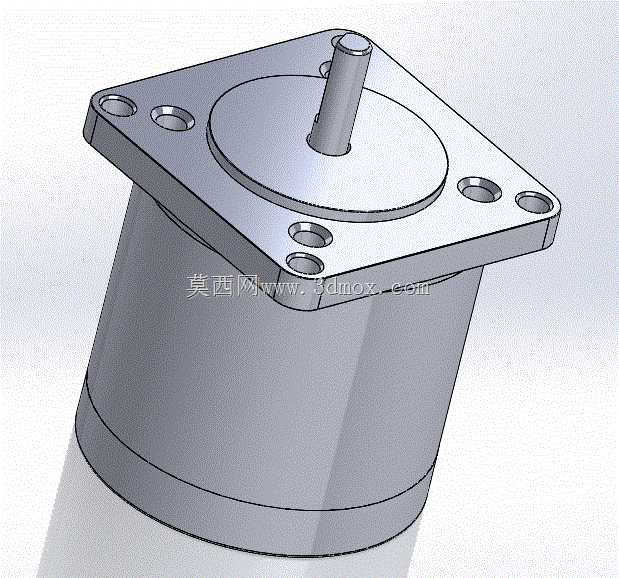

　　从结构设计的角度来看，这款电机的主体采用圆柱形机壳设计，机壳外径与方形法兰的边长做了等比例匹配，法兰凸缘与机壳的衔接处做了小圆角过渡，既避免了应力集中导致的安装开裂问题，也能在装配时起到导向作用，方便电机快速推入设备的安装腔位。输出轴采用单伸式光轴设计，轴径与机座号匹配，轴端没有做键槽，是针对小扭矩传动场景的优化——这类应用场景下负载扭矩通常不超过2N·m，采用顶丝锁紧或者联轴器抱紧的固定方式就足够传递扭矩，省去键槽加工的工序也能降低轴类零件的加工成本，同时避免键槽带来的轴部应力集中问题，提升轴的抗疲劳强度。

　　实际选型应用时，需要重点关注几个安装边界尺寸：首先是法兰上四个安装孔的中心距，这个尺寸直接决定了安装面板上开孔的位置，一旦孔位偏差超过0.2mm，就会出现安装螺丝无法穿入的问题；其次是电机轴的伸出长度，这个参数要和所选联轴器的轴向长度匹配，若轴伸过长会顶到联轴器内部的限位结构，导致电机轴无法正常转动，若轴伸过短则会导致抱紧接触面积不足，传动时出现打滑；另外还要注意电机主体的圆柱外径，在设备内部布局时，要给电机外壳预留至少2mm的散热间隙，避免电机长时间运行时热量堆积，导致绕组温度过高影响输出扭矩。

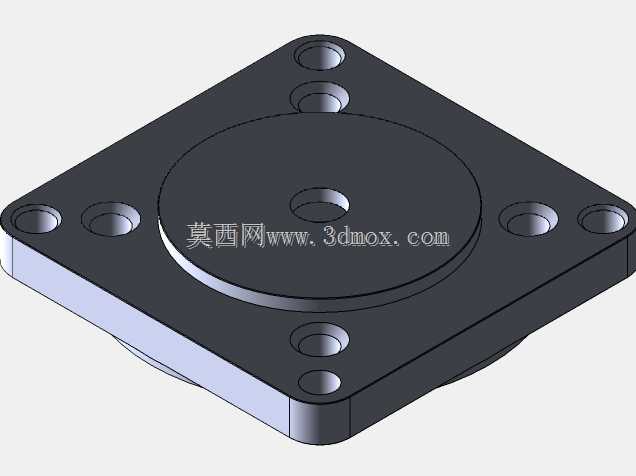

　　这款结构的功能特性上，兼顾了步进电机的低速定位精度和伺服电机的闭环响应优势，在低速运行时不会出现普通步进电机的低频振动问题，适合对运行平稳性有要求的场合，比如小型影像检测设备的载物台驱动，运行时的振动不会影响相机的成像清晰度。设计建模时，法兰上的安装孔采用沉头孔设计，安装螺丝从电机侧穿入后，螺丝头部不会突出法兰表面，保证法兰安装面能完全贴合设备的安装面板，不会出现间隙导致的安装倾斜。机壳尾部的出线位置做了小幅内凹设计，能对出线端的线缆起到保护作用，避免设备布线时线缆弯折角度过大导致内部线芯断裂。

　　在做三维装配校核时，还要注意电机轴的径向跳动公差，这类结构的轴端径向跳动通常控制在0.02mm以内，搭配高精度的梅花联轴器时，能有效降低传动过程中的偏载力，延长负载端轴承的使用寿命。另外方形法兰的安装面本身做了精车处理，表面粗糙度控制在Ra1.6以内，和设备安装面贴合后，能保证电机的安装垂直度，避免电机轴倾斜带来的联轴器磨损加快、传动噪音增大等问题。针对不同的安装场景，这款结构也能适配多种安装方式，除了常规的法兰端面贴装，也可以通过配套的安装支架实现卧式固定，满足不同设备的布局需求，比如在小型皮带输送线的侧边安装时，采用L型支架配合法兰孔位固定，就能快速完成电机的装配，不需要额外加工复杂的安装结构。
