立式阶梯结构蒸汽动力装置三维结构

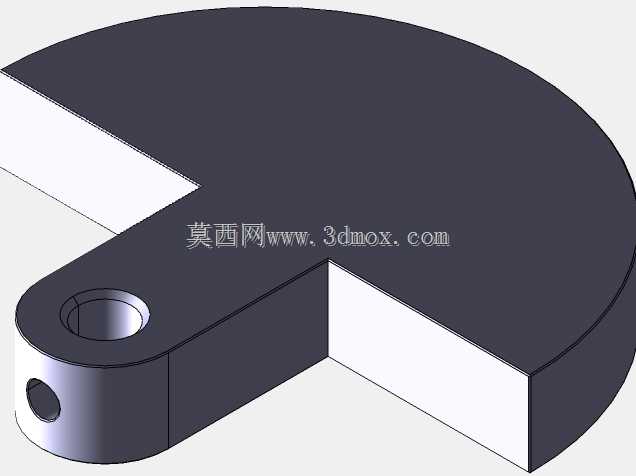

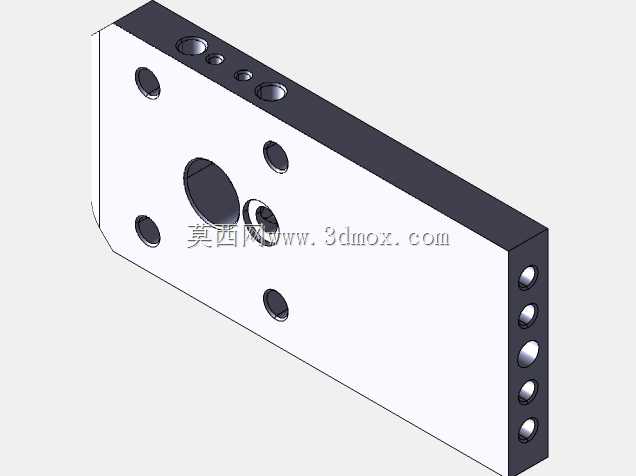

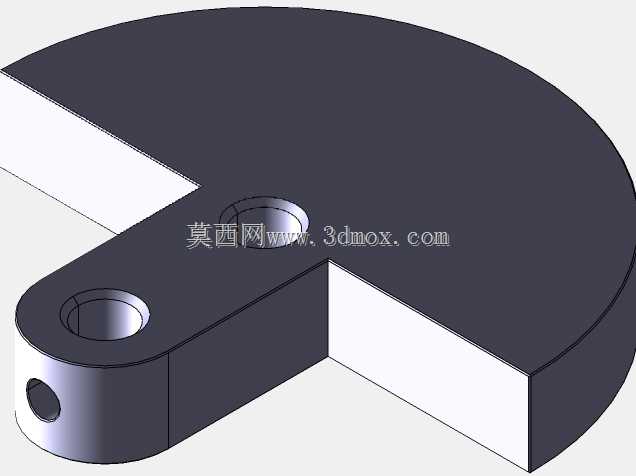

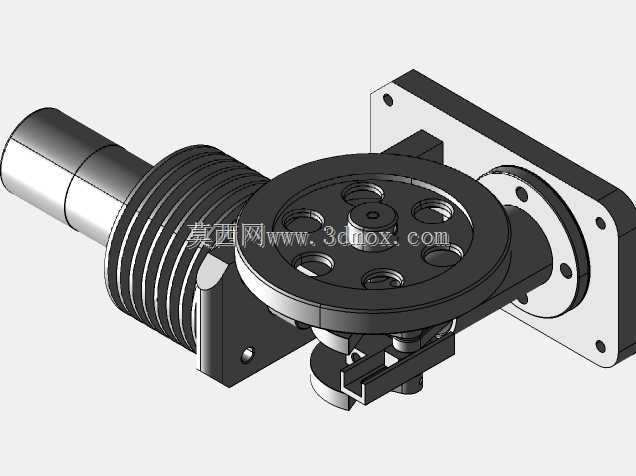

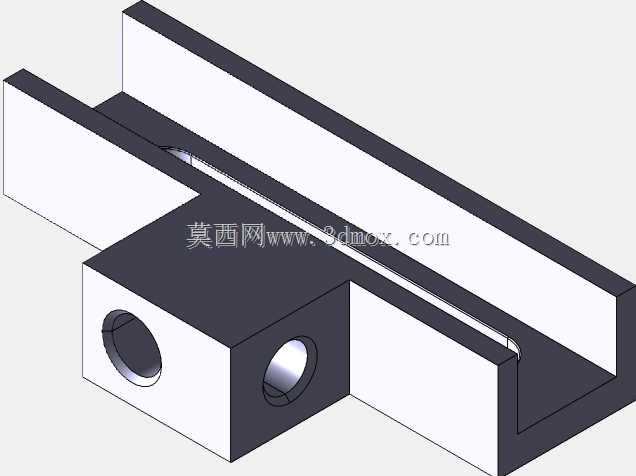

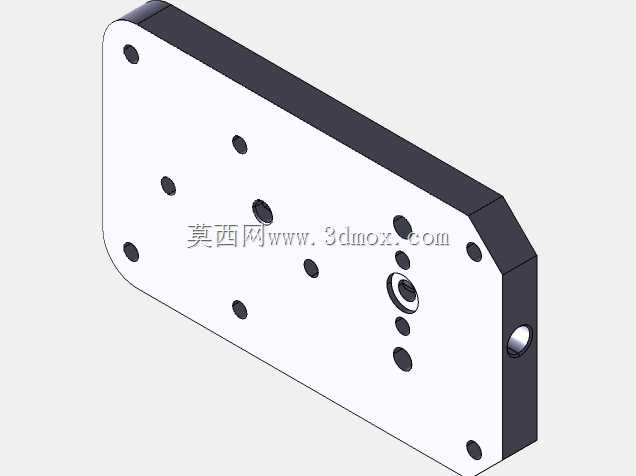

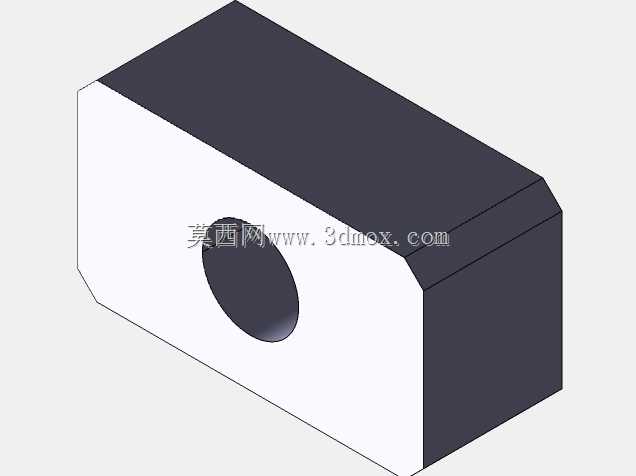

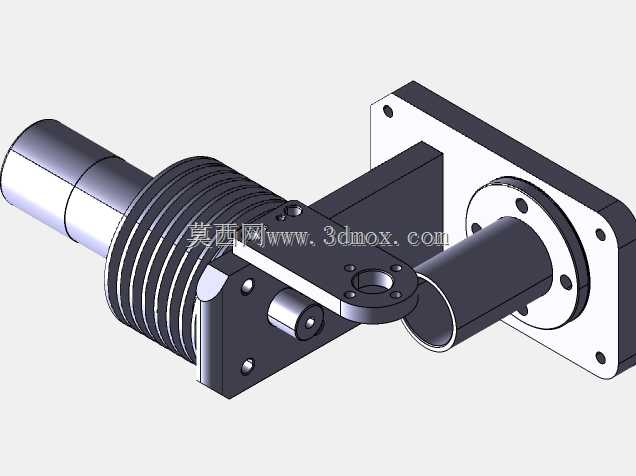

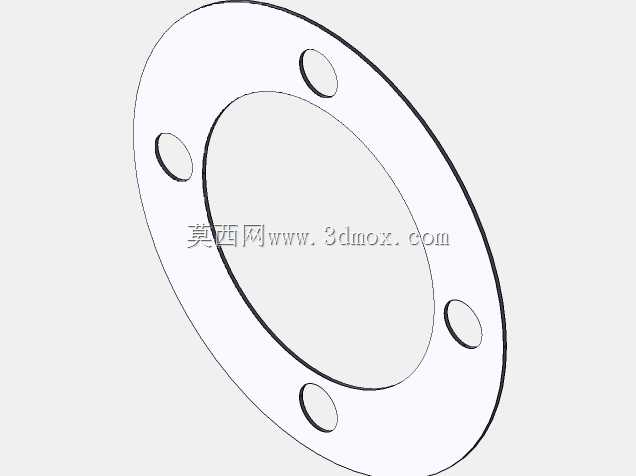

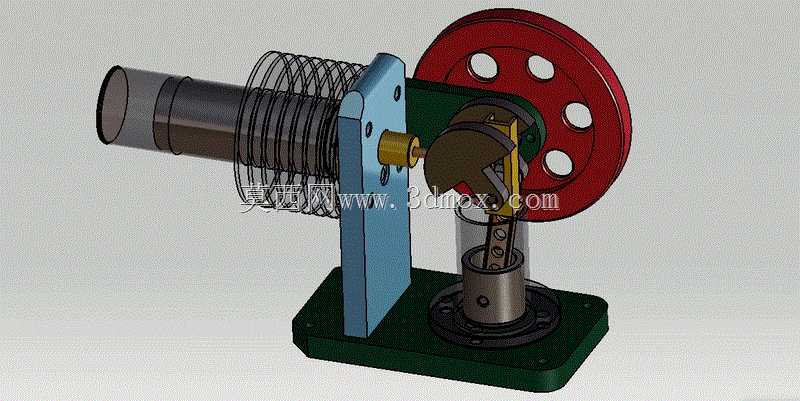

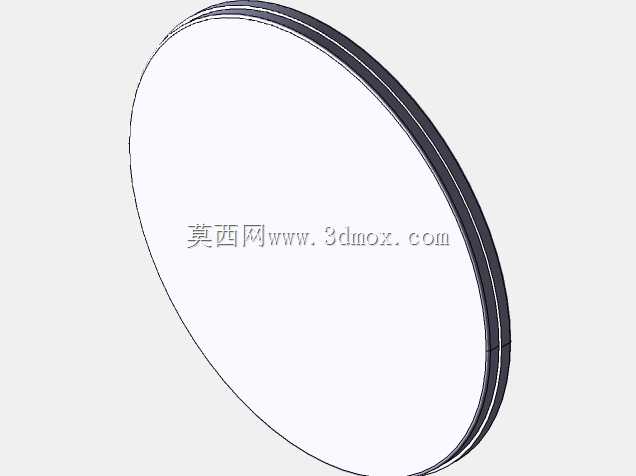

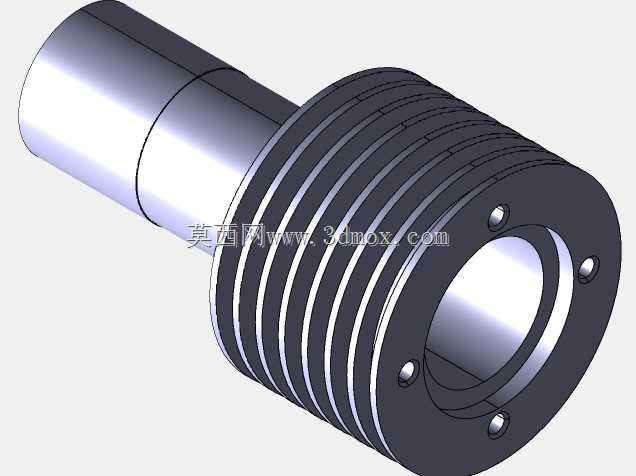

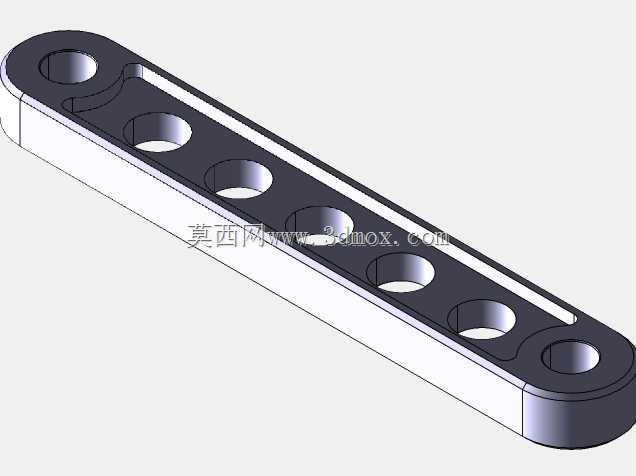

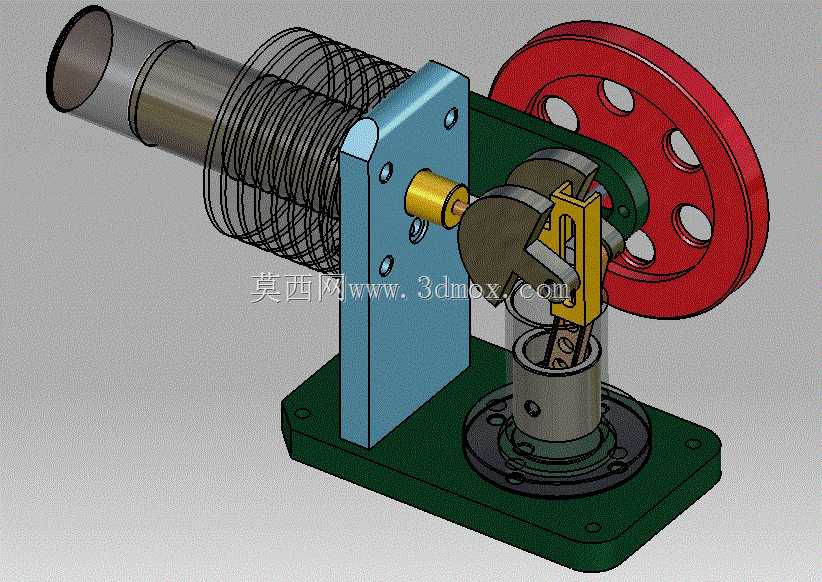

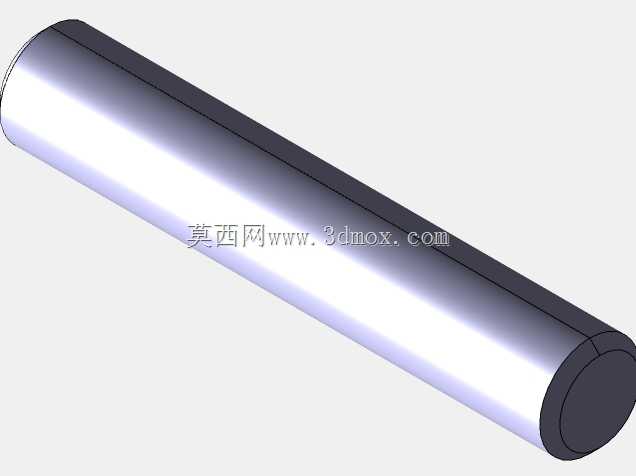

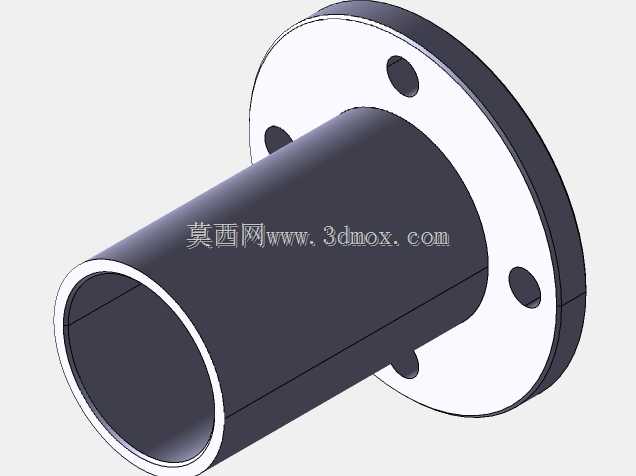

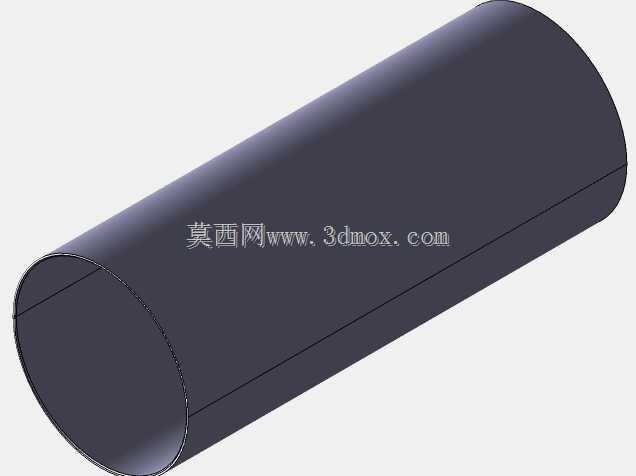

　　这套阶梯布局的蒸汽动力装置，核心采用立式单缸错位布置结构，区别于传统同轴对置的蒸汽机设计，将换热段与做功段沿支架做阶梯式排布，能在有限安装空间内拉长热交换路径，降低高温蒸汽进入气缸前的热损耗，适配小型教学演示、微型动力试验台、复古动力模型改装等场景。从实际使用逻辑来看，装置左侧延伸的金属筒体为蒸汽发生后的导流换热段，外部缠绕的螺旋散热鳍片并非用于降温，而是通过延长蒸汽与外部环境的换热路径，让饱和蒸汽在进入做功气缸前完成适度的过热调整，避免湿蒸汽进入气缸造成液击，损坏活塞与缸体内壁。支撑结构采用L型立式钢板支架，底部通过整块方形安装底板做承载，底板上预留了四个沉头安装孔，可直接通过螺栓固定在试验台架或模型底座上，

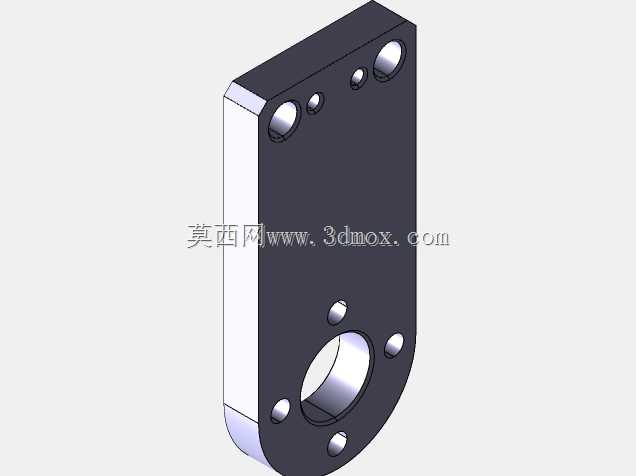

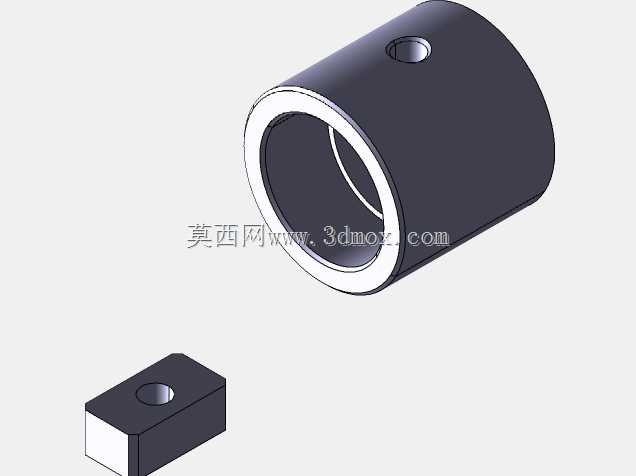

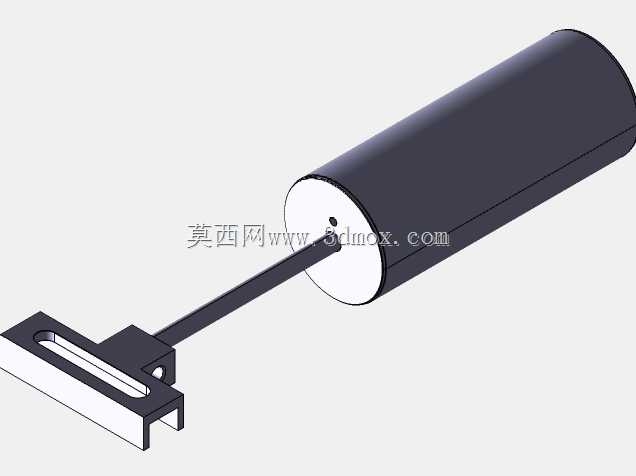

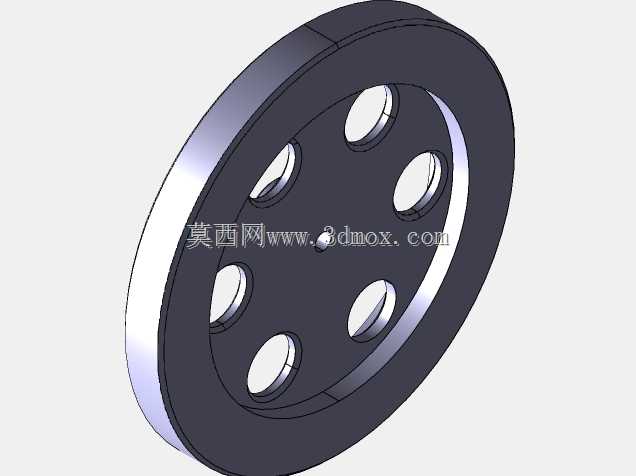

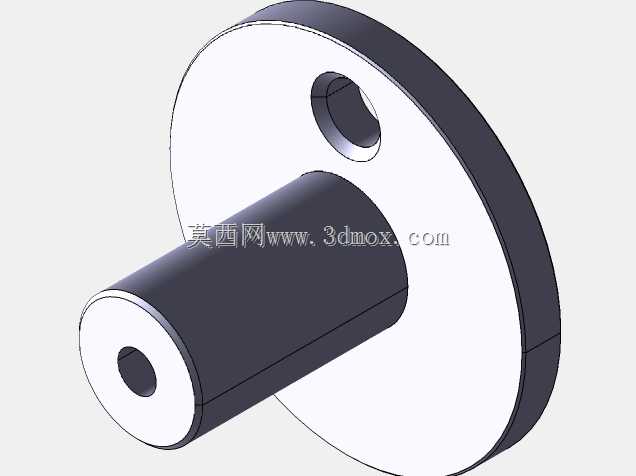

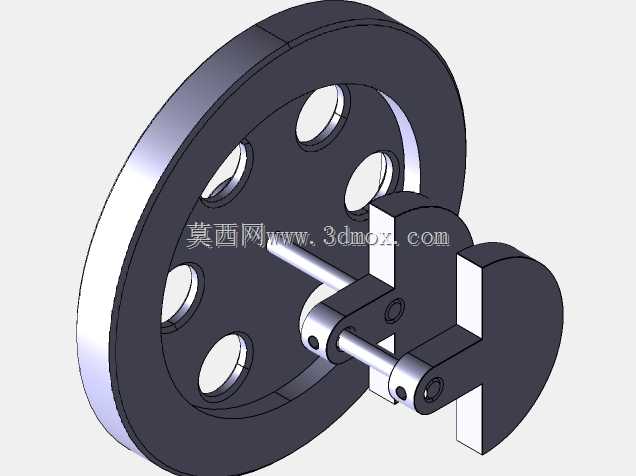

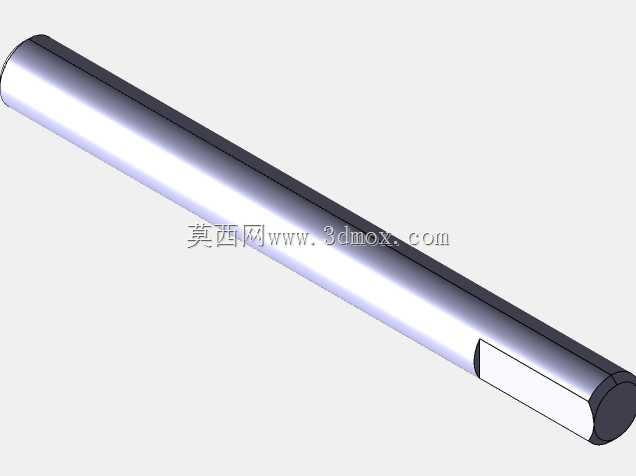

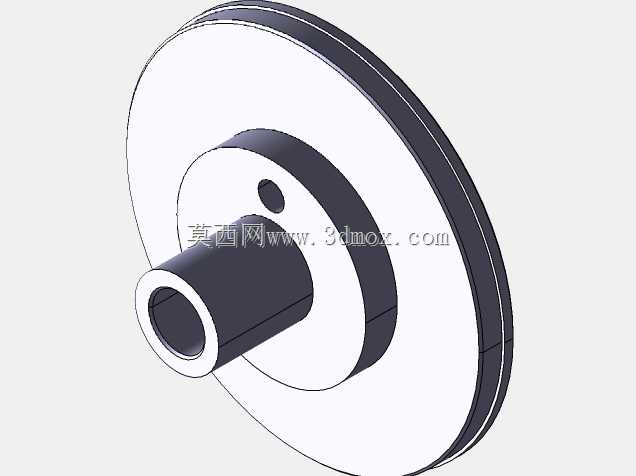

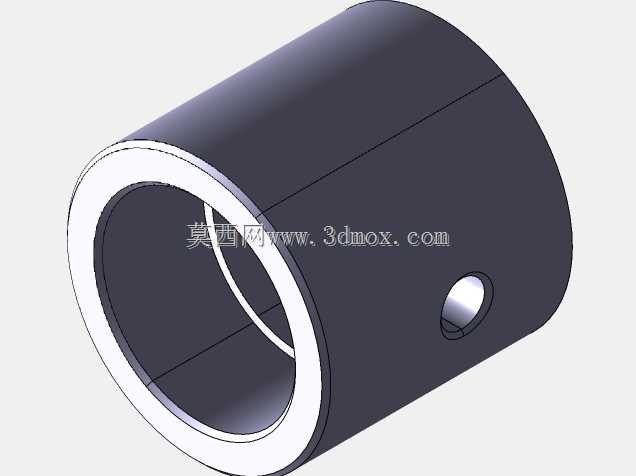

　　安装边界控制在长180mm、宽120mm的矩形范围内，整体高度不超过220mm，不会占用过多台架操作空间，方便配套安装转速传感器、扭矩测试模块等试验配件。做功单元的设计上，气缸垂直布置在支架右侧下方，活塞通过连杆与曲轴组件连接，曲轴输出端直接固定大直径带孔飞轮，飞轮上的五个圆形减重孔并非单纯为了美观，而是在保证飞轮转动惯量的前提下降低整体重量，让装置启动时不需要过大的初始蒸汽压力就能越过止点，维持连续运转，同时轮盘上的孔洞也可作为转速检测的标记点，配合光电传感器就能实时采集输出转速数据。支架上的轴承座采用分体式镶套结构，曲轴穿过支架处设置了铜质衬套，能减少转动过程中的轴颈磨损，长期使用后仅需更换衬套即可完成维护，

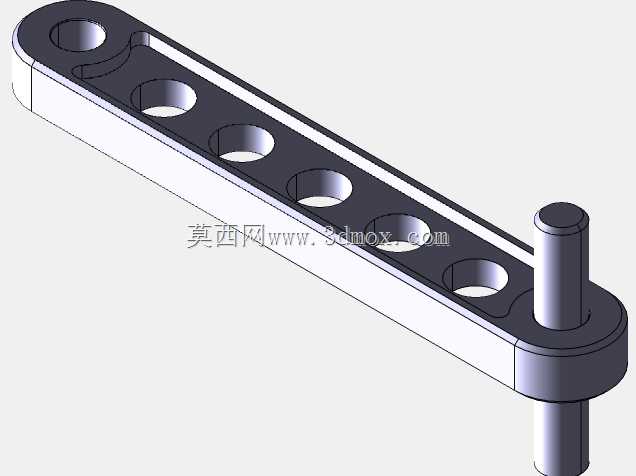

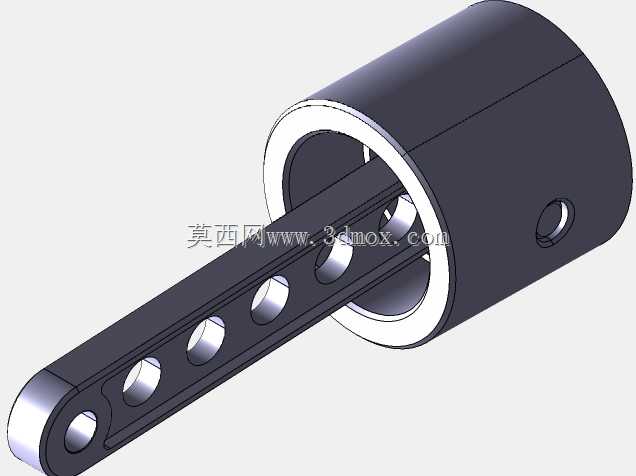

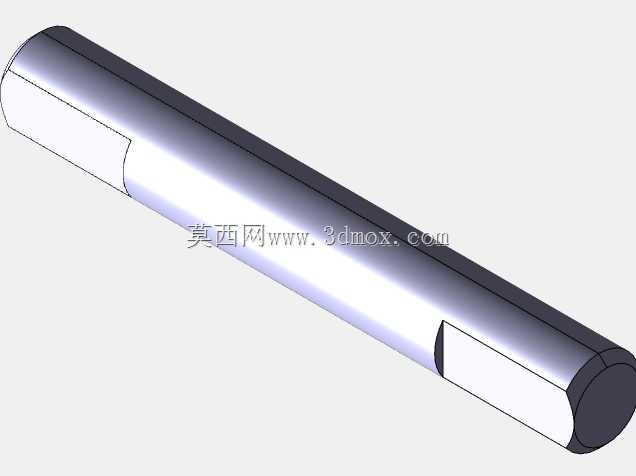

　　不需要整体更换支架构件。传动连杆与活塞的连接部位采用铰接销结构，销孔处预留了润滑脂加注间隙，日常维护时可直接在铰接点滴注润滑油，降低传动摩擦阻力。从结构设计的合理性角度分析，阶梯式布局将重量较大的飞轮与气缸组件布置在底板靠近中心的位置，左侧延伸的换热段通过支架做悬臂支撑，整体重心落在底板安装孔的包围范围内，运转过程中不会因为重心偏移产生明显的振动，不需要额外加装配重块就能保持稳定。蒸汽导流段与气缸的连接通道采用斜向过渡结构，减少蒸汽流动过程中的转角阻力，让蒸汽压力能更直接地作用在活塞顶面上，提升能量转换效率。装置的所有外露构件均做了圆角处理，没有尖锐的棱角，在教学演示场景中能避免操作人员被划伤，适配职业院校机械原理课程的拆装实训、

　　热机原理演示等教学环节。实际装配过程中，各零部件的配合公差经过合理匹配，活塞与缸体采用间隙配合，预留了热膨胀余量，装置通入高温蒸汽后，缸体受热膨胀不会导致活塞卡滞；飞轮与曲轴采用过盈配合加平键定位，传递扭矩过程中不会出现轮盘打滑的问题；支架与底板之间采用内六角螺栓连接，拆装时不需要特殊工具，用常规内六角扳手即可完成整机拆解与重组，方便学习者观察内部的曲柄连杆运动逻辑、配气结构的工作过程。这套结构没有集成复杂的外置配气机构，依靠活塞运动过程中的位置变化完成进排气的时序控制，结构简单可靠，故障率低，除了教学演示用途外，也可作为小型蒸汽动力玩具、微型发电机组的动力核心使用，只要配套相应的蒸汽发生单元与负载模块，就能实现完整的动力输出功能。
