立式单缸往复式蒸汽动力装置结构

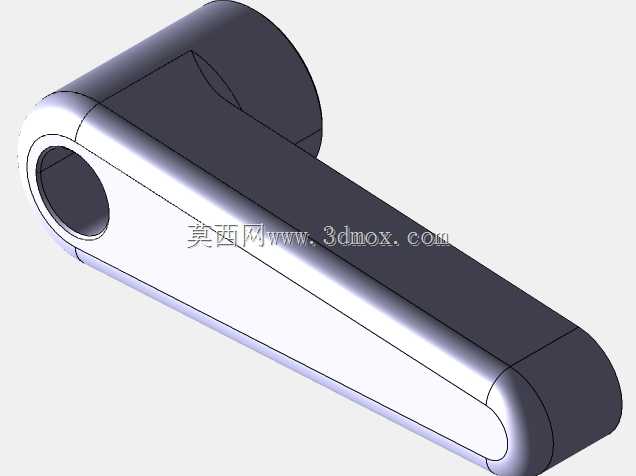

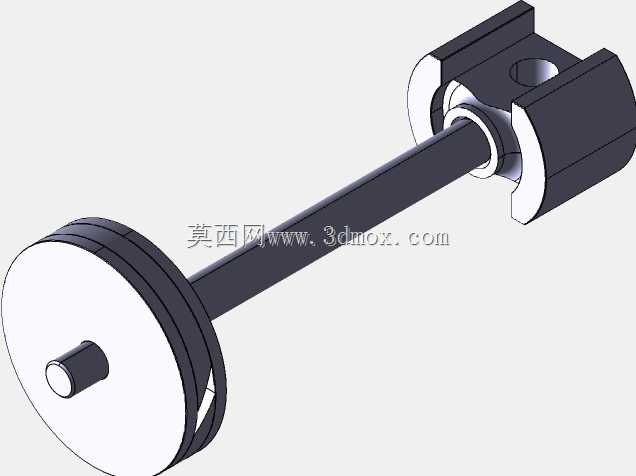

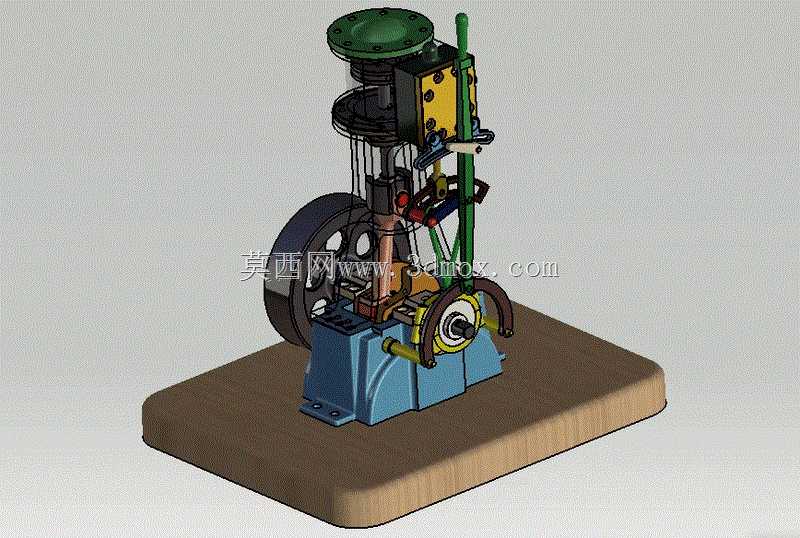

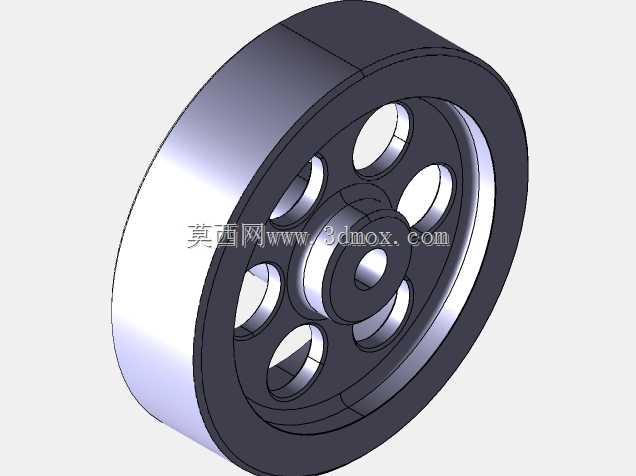

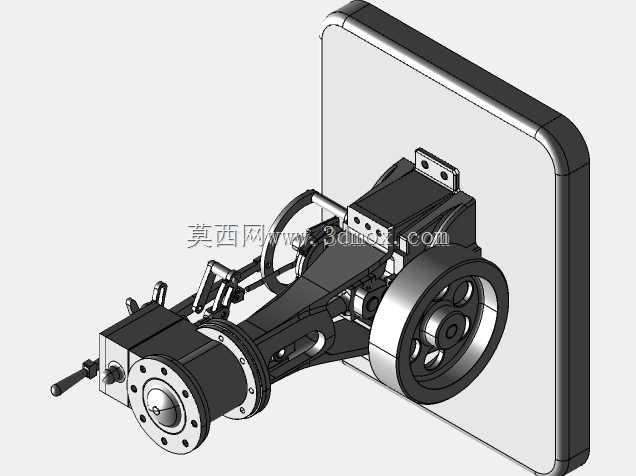

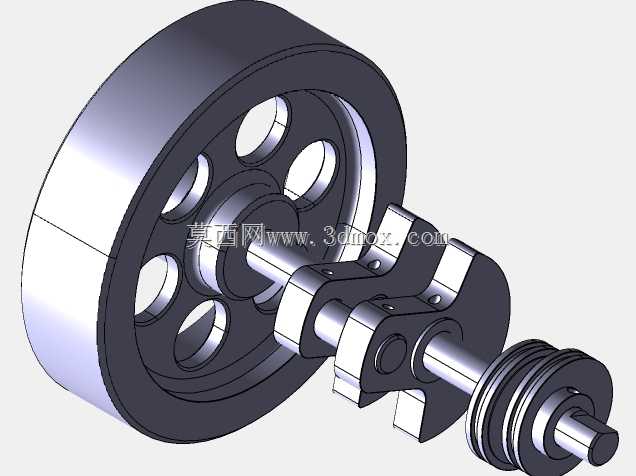

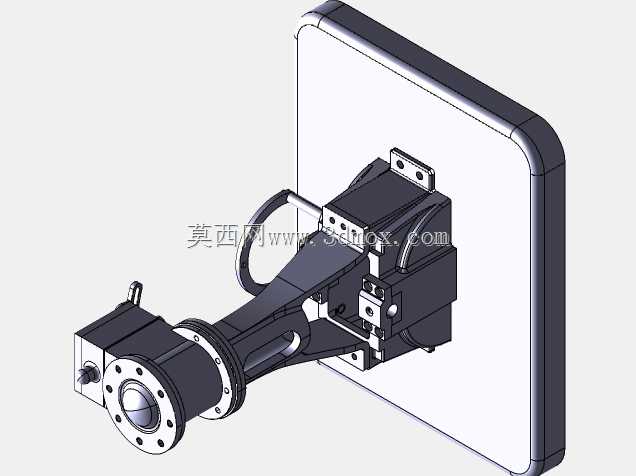

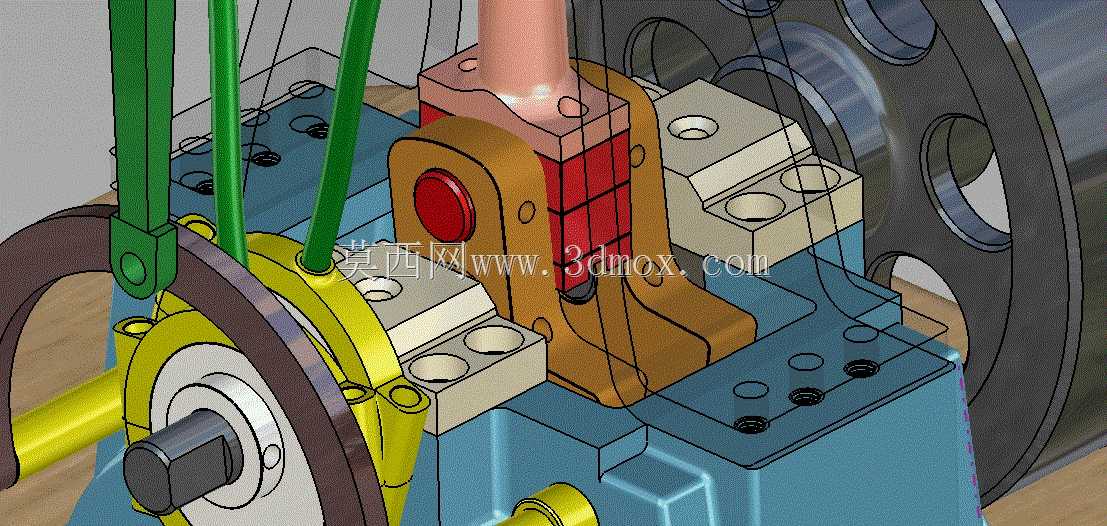

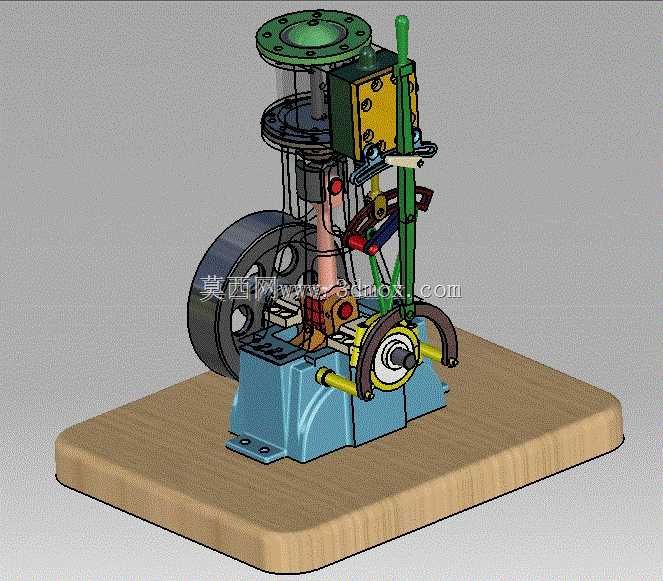

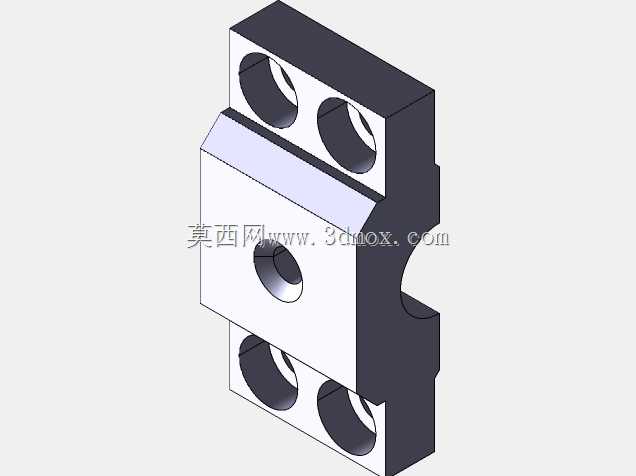

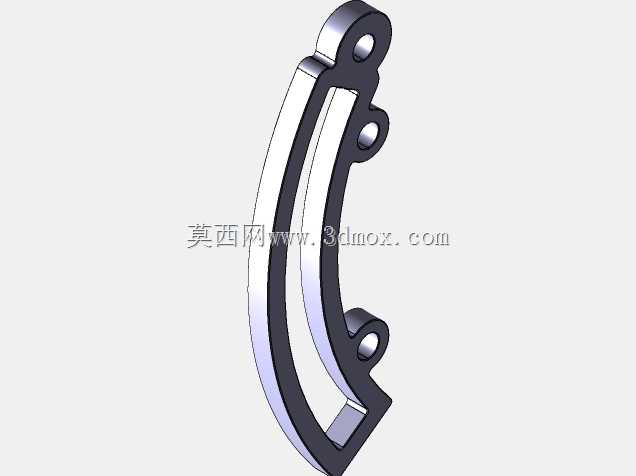

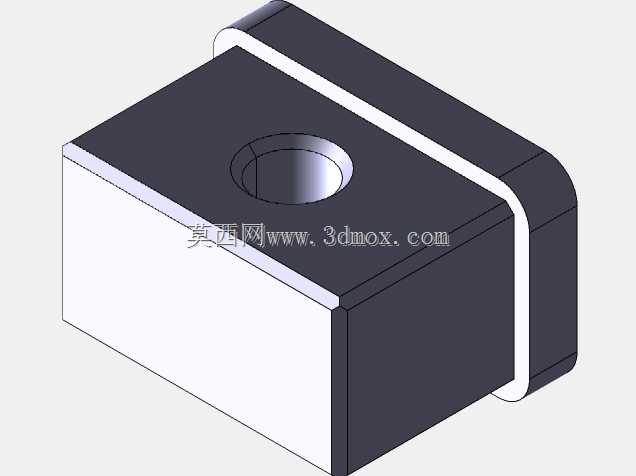

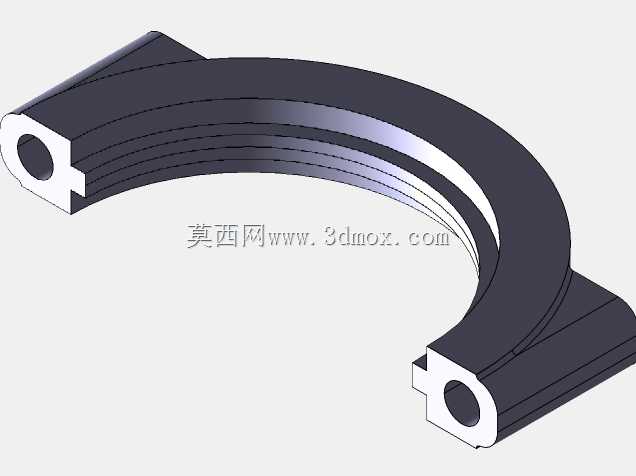

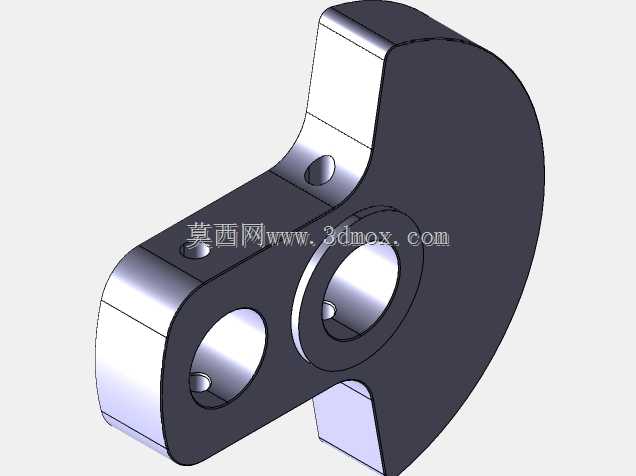

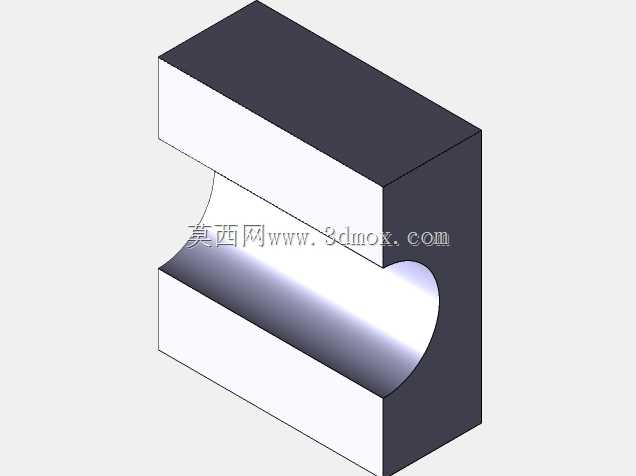

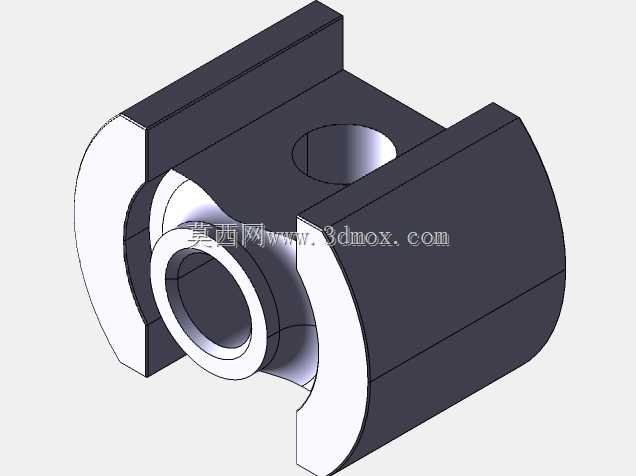

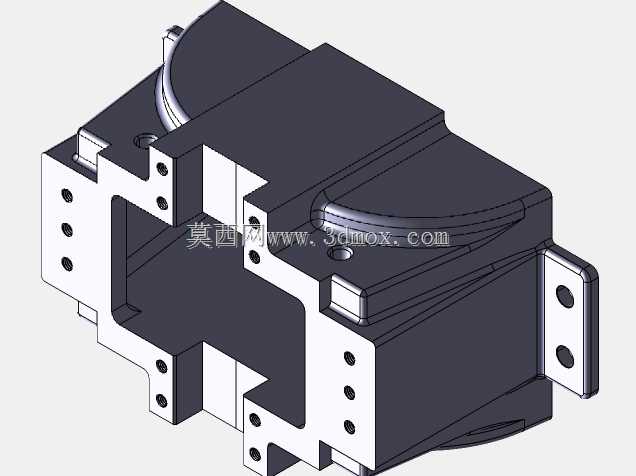

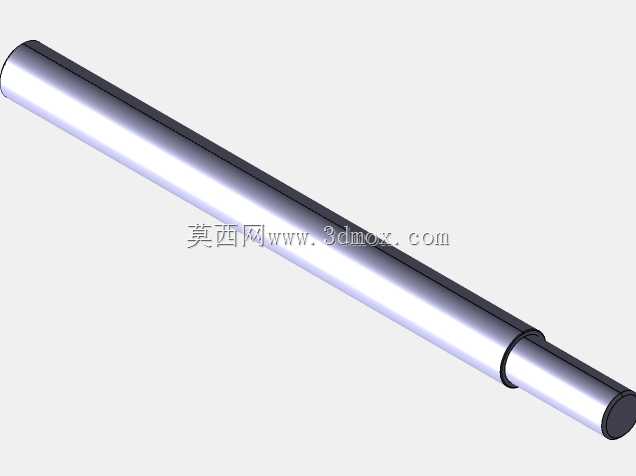

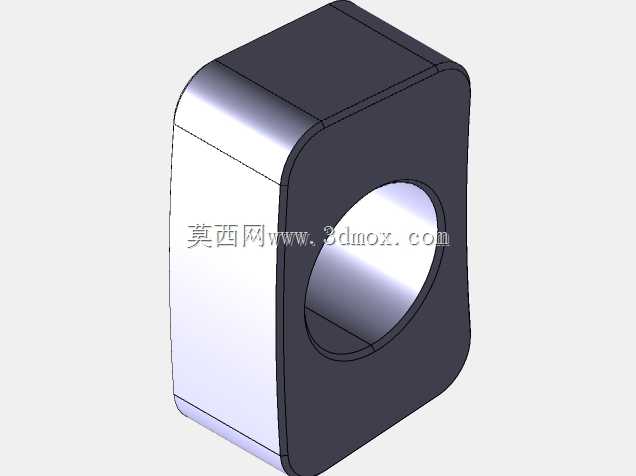

　　这套立式蒸汽动力结构，核心是通过蒸汽压力能向旋转机械能的转换，适配小型教学演示台架、复古动力模型展陈、低压蒸汽实验系统这类对动力输出平稳性、结构可视性有要求的场景，区别于大型工业蒸汽机组的紧凑封闭设计，该结构全部传动链路外露，方便观察整个能量转换的动作逻辑，也适合作为机械原理教学的实体演示载体，让学习者直观理解曲柄滑块机构的运动死点跨越、配气正时匹配、飞轮蓄能稳速的实际作用。从结构布局来看，整体采用立式同轴排布，气缸轴线垂直于安装底座平面，活塞组件在气缸套内做上下往复直线运动，通过十字头结构连接连杆，将直线动作传递至曲轴输出端，曲轴端配置大直径铸铁质感飞轮，依靠飞轮的转动惯量抵消活塞往复运动的惯性冲击，

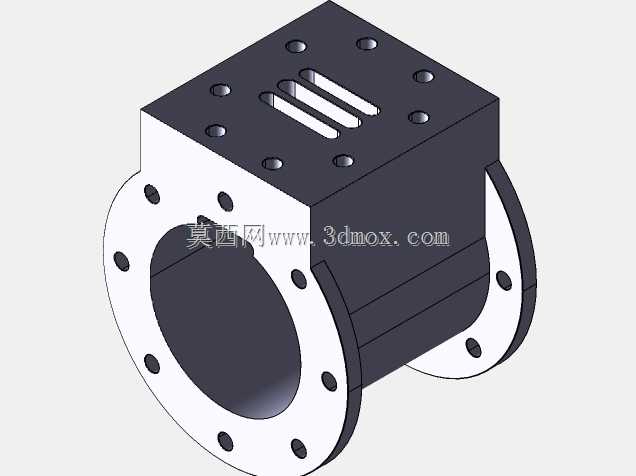

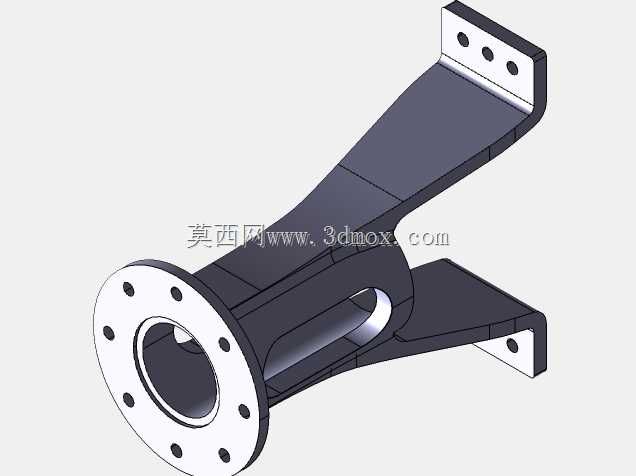

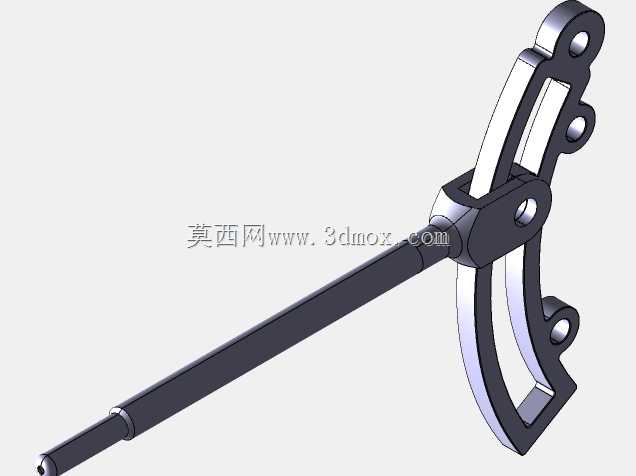

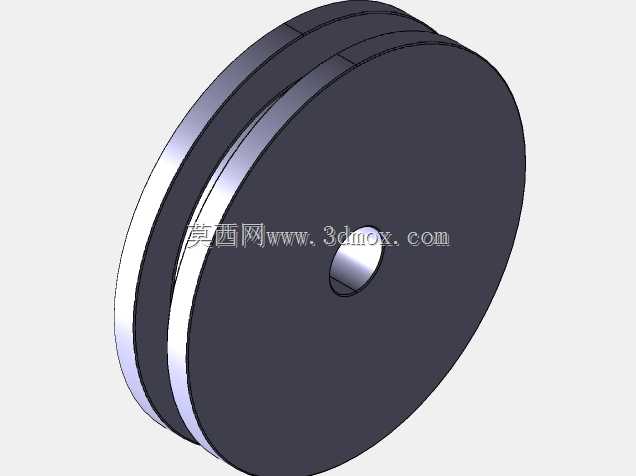

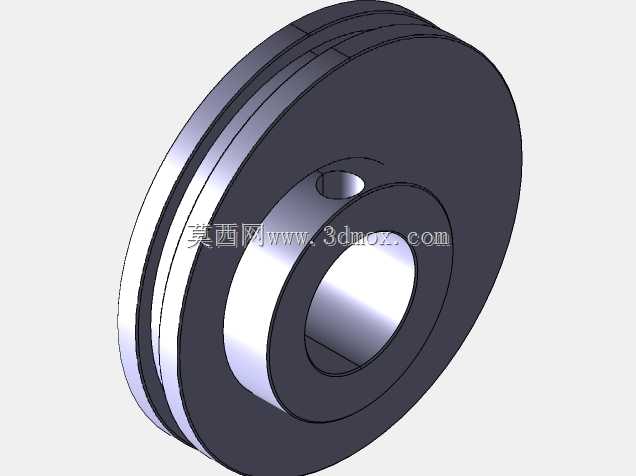

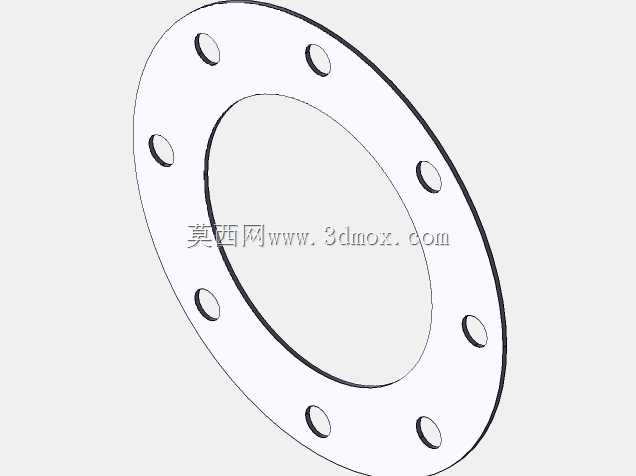

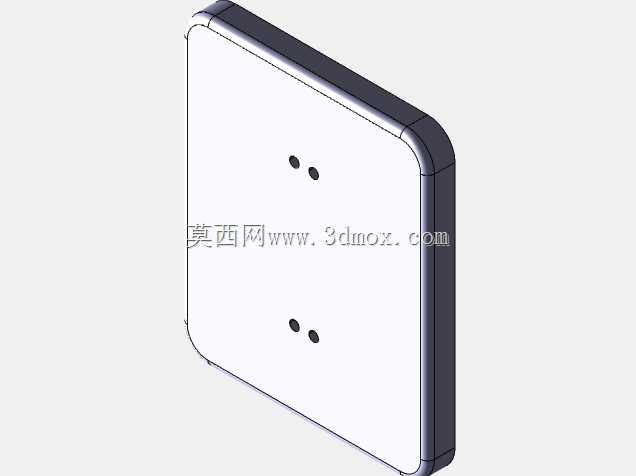

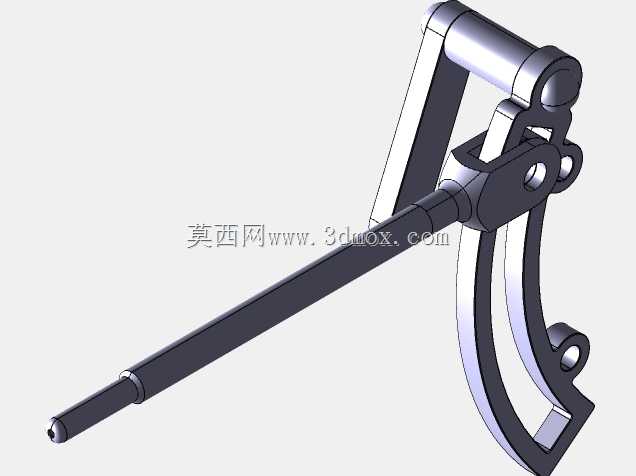

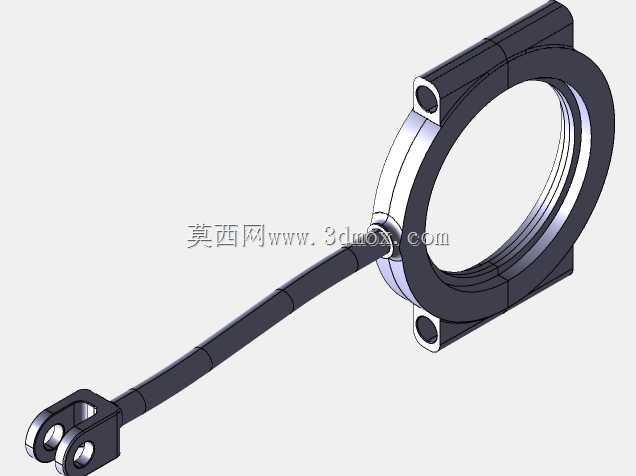

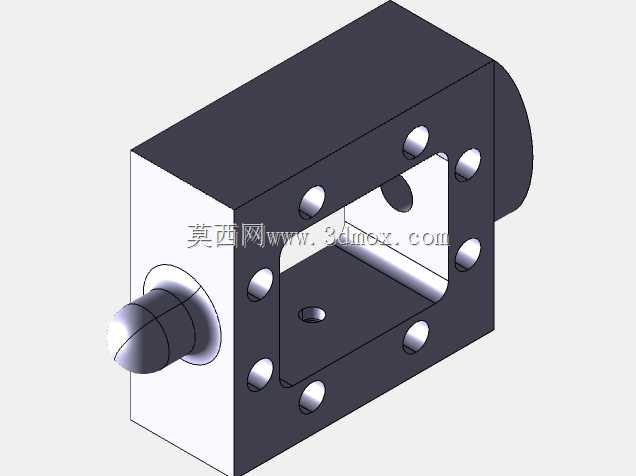

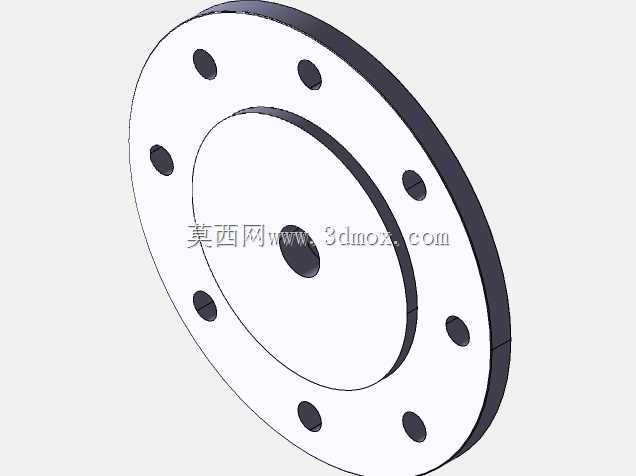

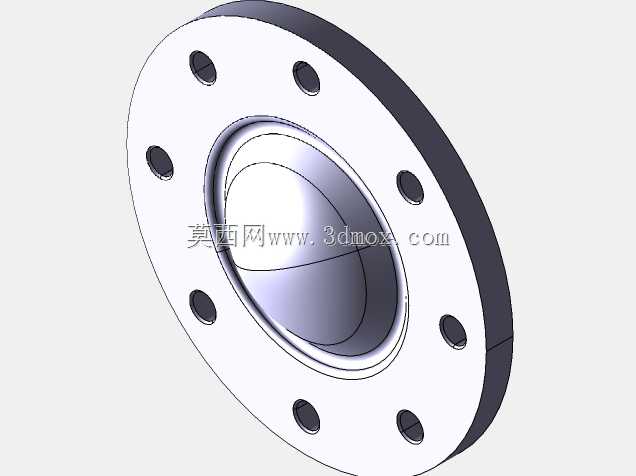

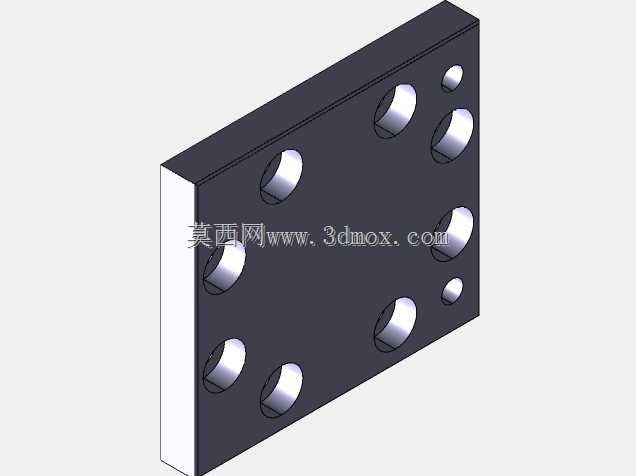

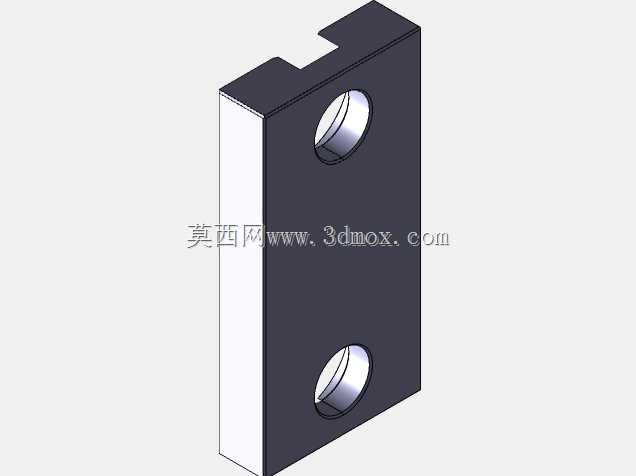

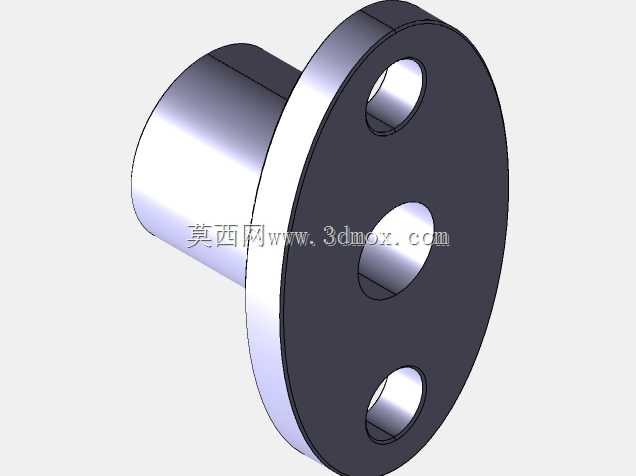

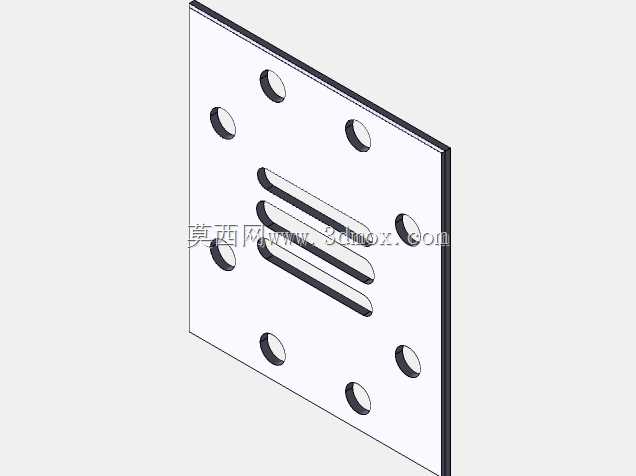

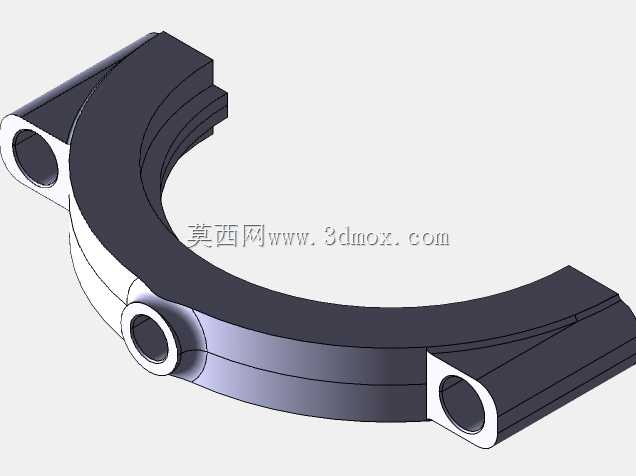

　　同时跨越曲柄连杆机构的上下止点死点位置，保证输出轴转动的连续性，不会出现卡滞停转的问题。配气机构采用侧置滑阀结构，通过曲轴端的偏心轮带动滑阀杆做同步往复动作，精准控制高压蒸汽进入气缸上腔、下腔的时序，匹配活塞的运动行程完成进汽、膨胀、排汽的工作循环，滑阀的行程与偏心轮的偏心距经过匹配设计，保证配气相位与活塞运动位置精准对应，避免出现进排汽串气、蒸汽能量浪费的问题。安装底座采用实木质感的平板式结构，曲轴组件、气缸支架、配气机构支架全部通过螺栓固定在底座平面上，各安装孔位的位置度公差在建模时经过校核，保证曲轴转动时连杆、活塞、滑阀杆的运动无卡滞，运动部件之间预留足够的安全间隙，不会出现运动干涉。气缸顶部采用法兰式端盖结构，

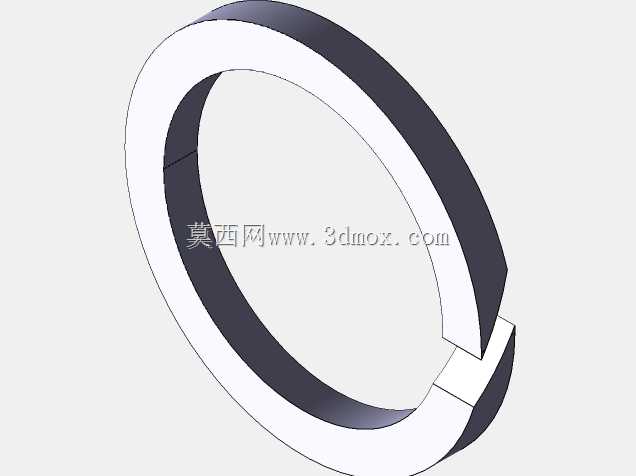

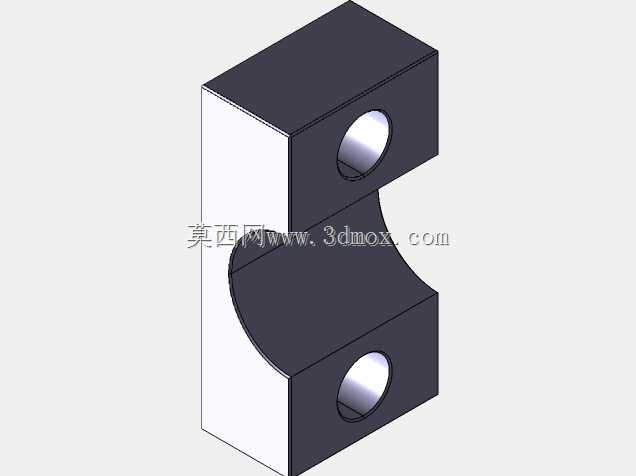

　　通过周向均布的螺栓紧固，方便拆解观察气缸内部的活塞、密封件结构，端盖中心预留蒸汽输入接口，可外接低压蒸汽源完成实际动作演示。从安装边界来看，整体结构的重心落在底座中心区域，飞轮侧的重量通过曲轴支座的加强筋结构平衡，运行时不会出现侧倾问题，输出轴端预留联轴节安装位，可外接小型发电机、水泵等负载，验证蒸汽动力的实际带载能力。设计过程中，首先确定活塞的行程与缸径参数，匹配目标输出转速与扭矩需求，再根据活塞行程确定曲轴的曲柄半径，根据额定转速计算所需的飞轮转动惯量，保证转速波动控制在合理范围内；配气机构的偏心轮相位角经过反复调整，保证进汽提前角、排汽延迟角符合低压蒸汽工作的特性，最大化提升蒸汽能量的利用效率，减少无用的蒸汽损耗。

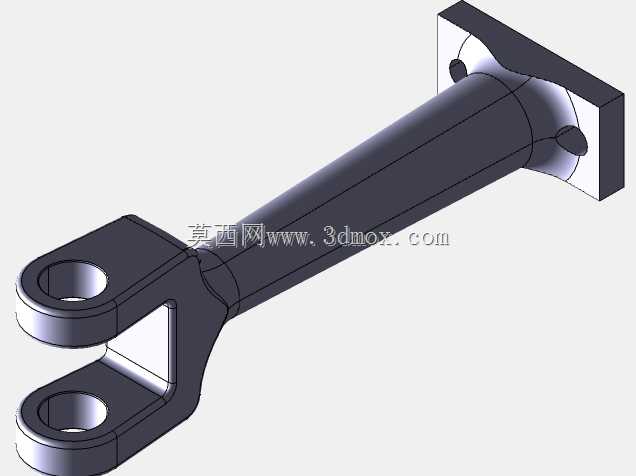

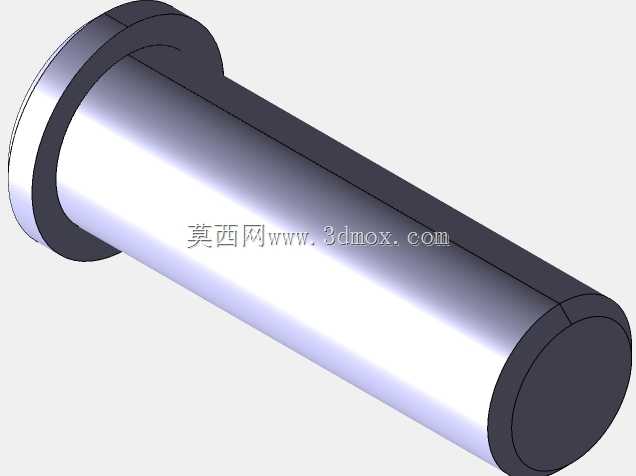

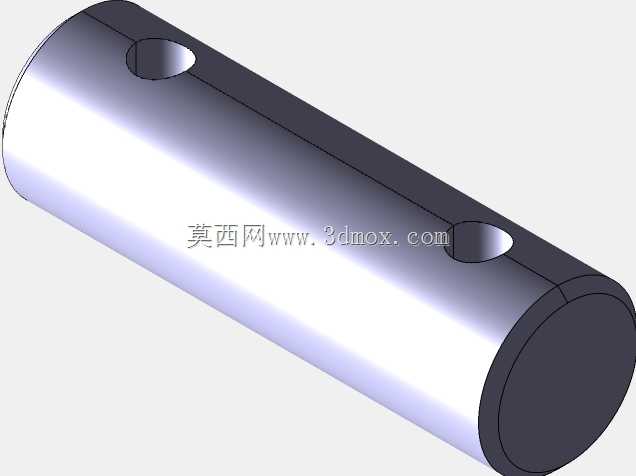

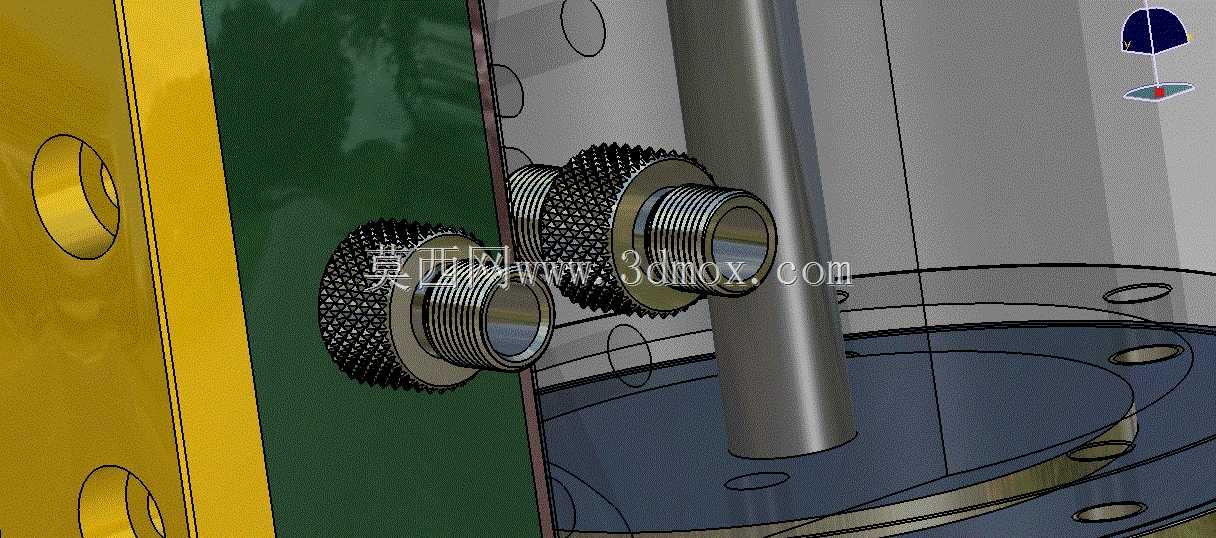

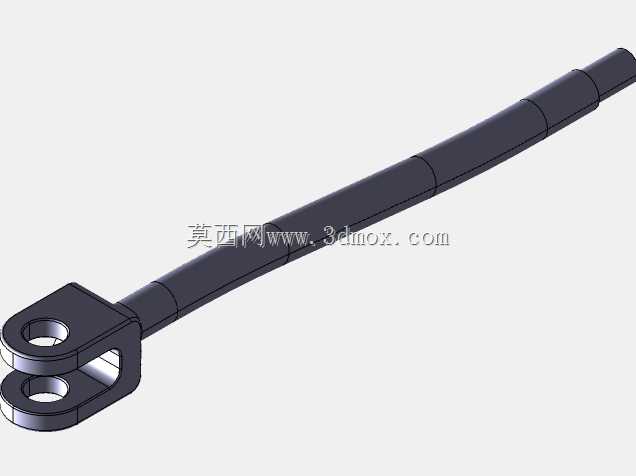

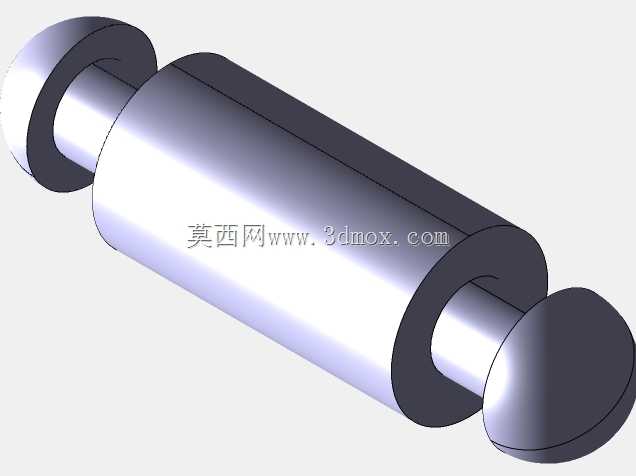

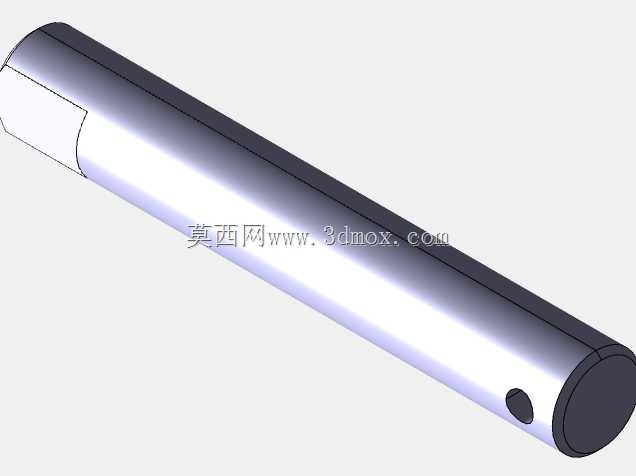

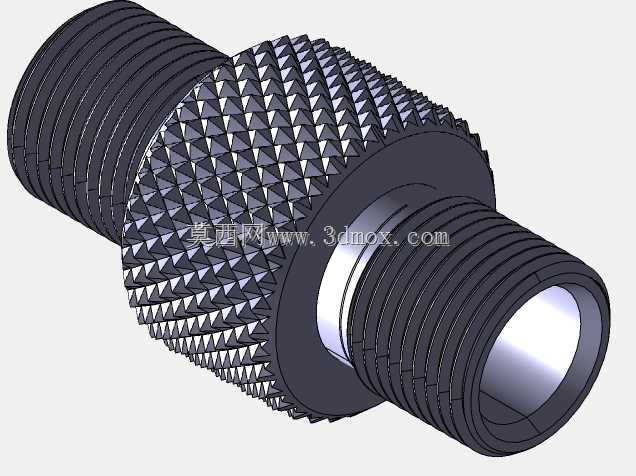

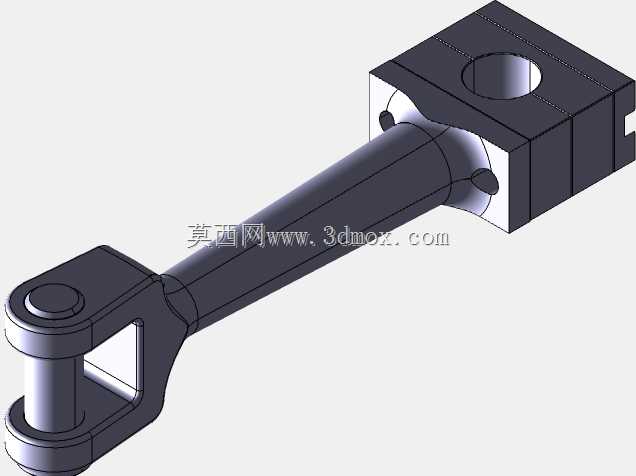

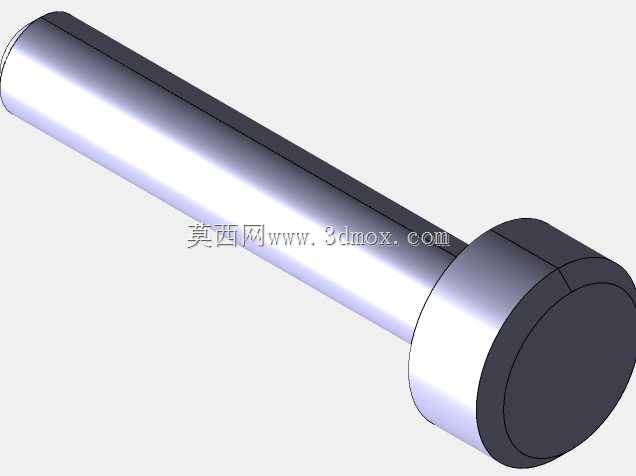

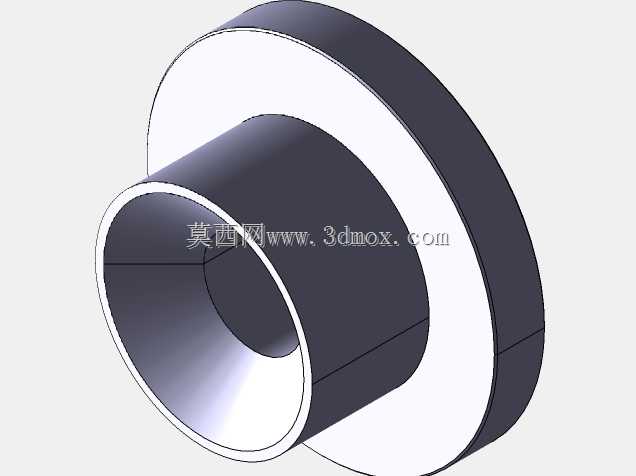

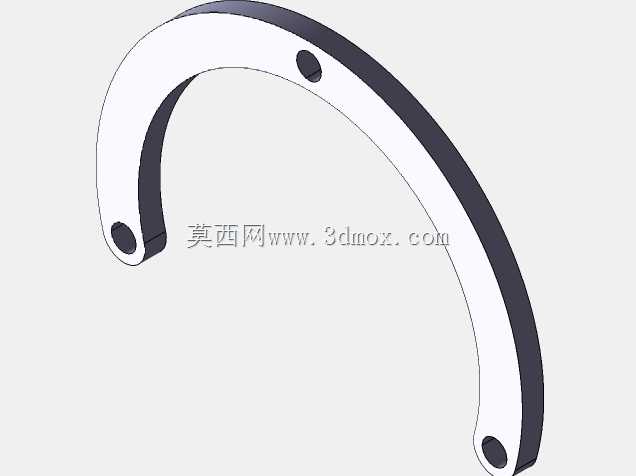

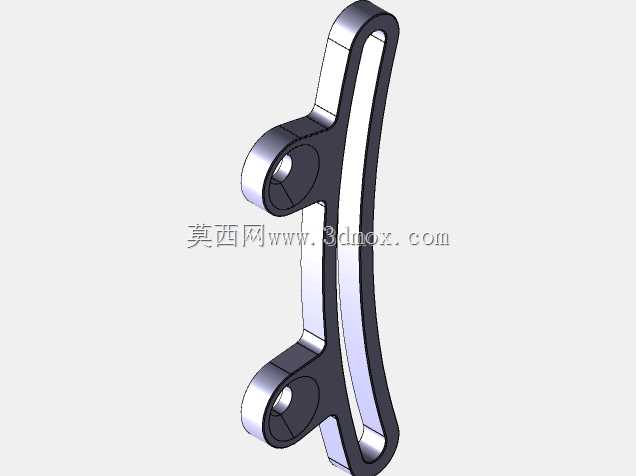

　　所有运动副的位置都做了限位设计，连杆小头与十字头的连接、连杆大头与曲轴曲柄销的连接都采用销轴铰接结构，铰接处预留润滑间隙，可加注润滑脂降低运动磨损，延长结构的使用寿命。外露的管路采用金属质感的硬管排布，走向沿着支架结构布置，避免与运动部件产生干涉，管路接头处采用密封结构设计，防止蒸汽泄漏影响工作效率。这套结构没有冗余的装饰部件，所有外露零件都承担实际的功能作用，支架部分采用折弯焊接式的结构造型，在保证支撑刚度的同时尽可能降低整体重量，适合台架式安装使用，不需要额外做混凝土基础固定，仅需要将底座通过螺栓固定在工作台面即可投入演示或实验使用。
