六缸径向气动动力输出装置结构

　　径向排布的多缸动力结构，最早在航空活塞动力领域得到大规模应用，其核心优势在于曲轴长度短、整体结构紧凑，单根曲轴即可带动周向均匀布置的多个气缸完成动力输出，相比直列排布的同缸数动力装置，径向结构的整机重量更轻，曲轴受力更均匀，能在较小的安装空间内输出足够的扭矩。这套六缸径向气动动力装置，以压缩空气作为动力介质，规避了传统燃油动力的点火、供油、散热等复杂附属系统，整体结构更简洁，适合用于教学演示、小型动力试验台、低压气动驱动的工装设备等场景。

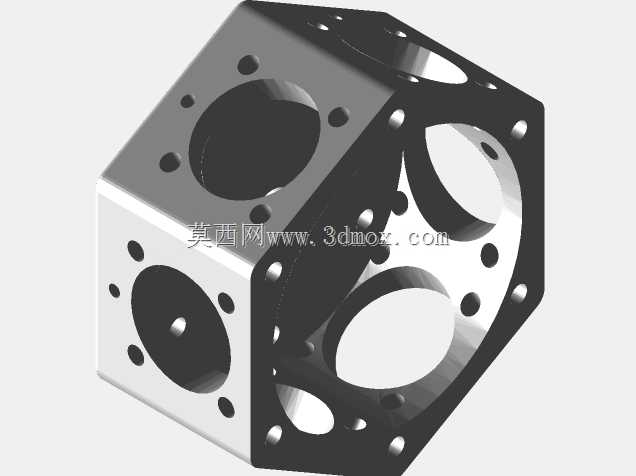

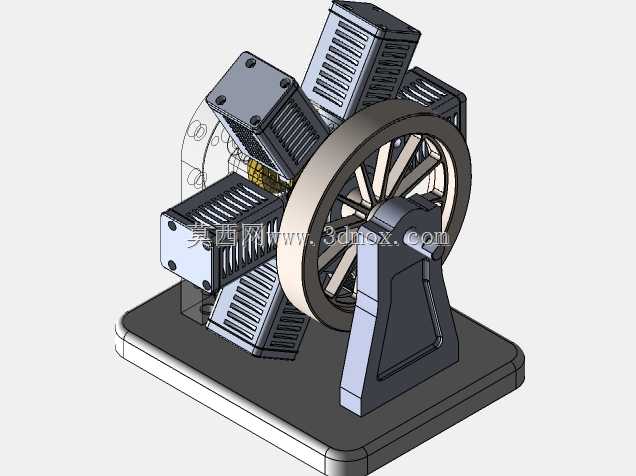

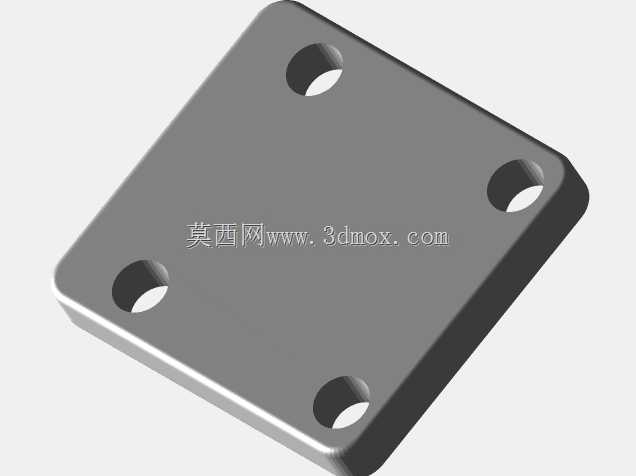

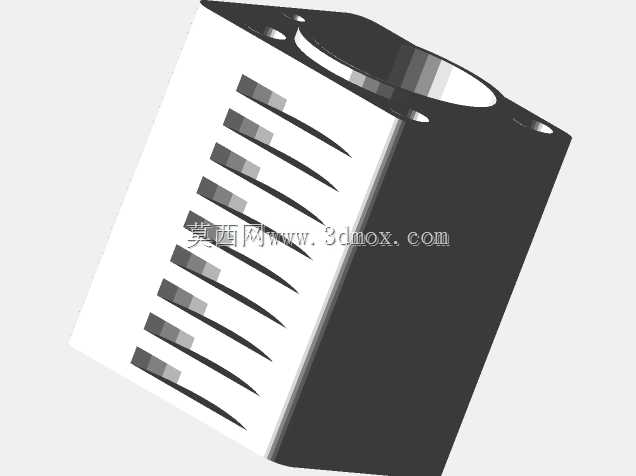

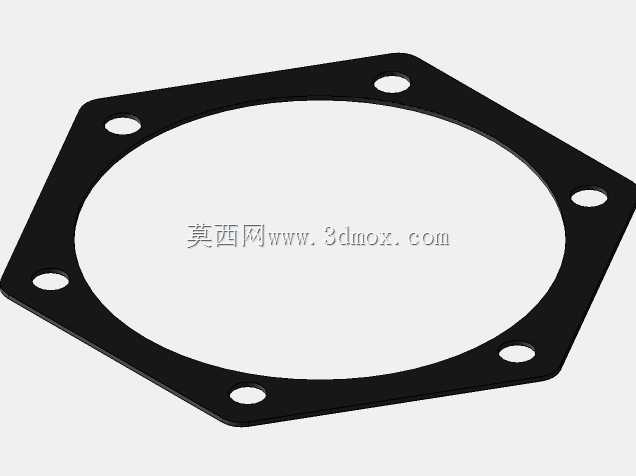

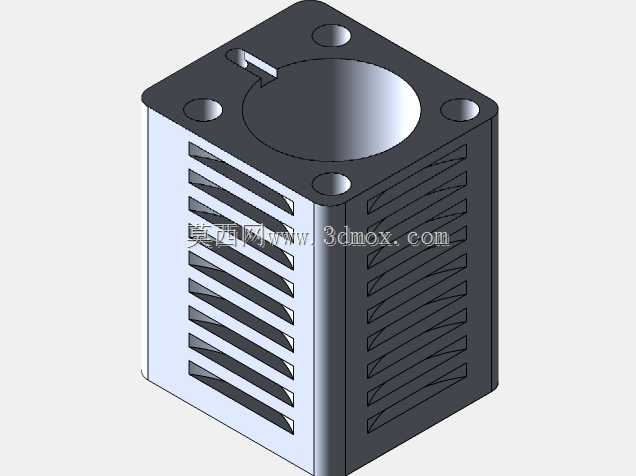

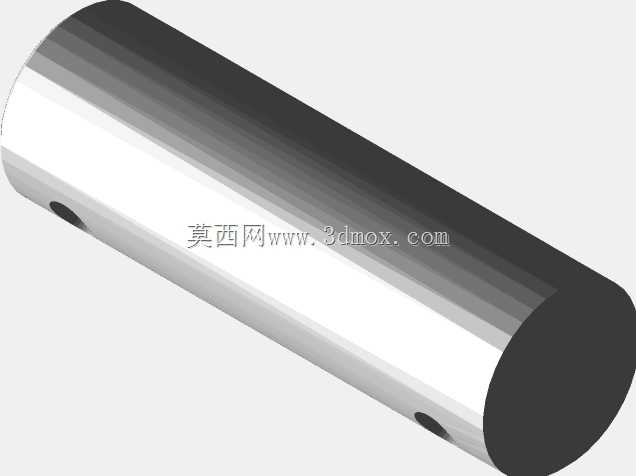

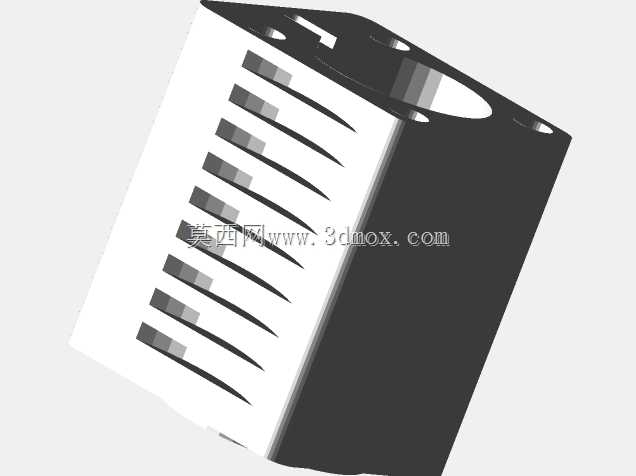

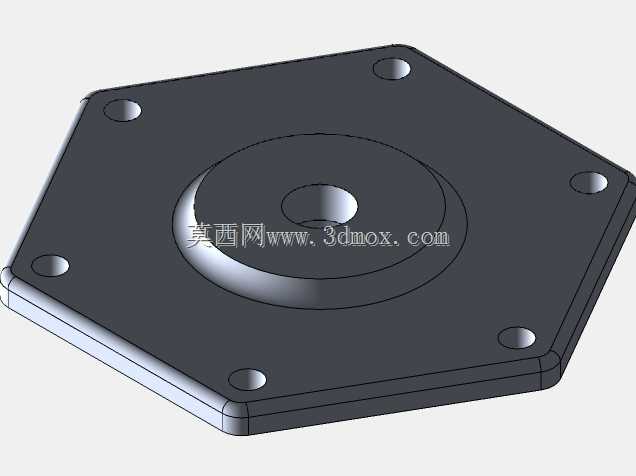

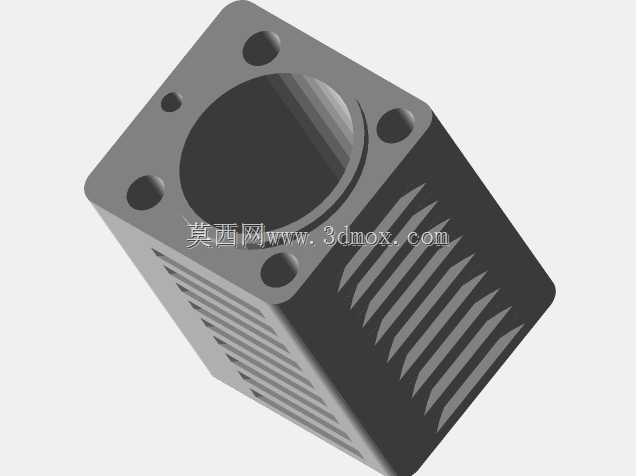

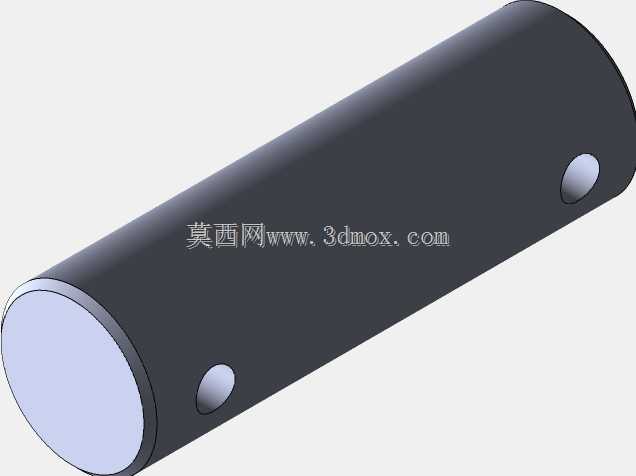

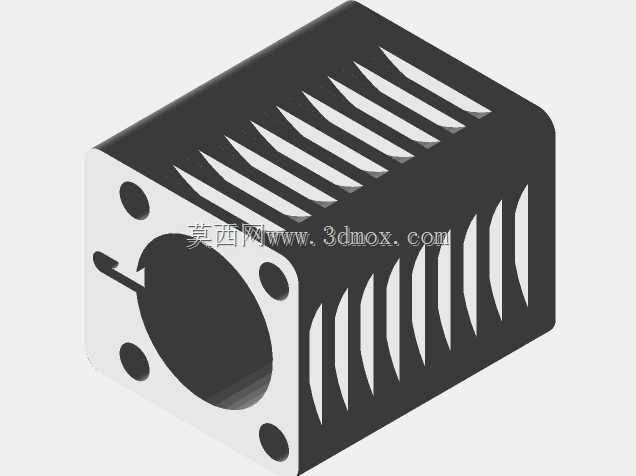

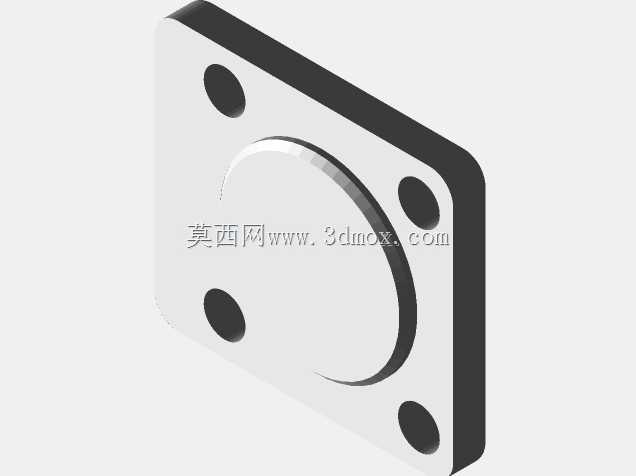

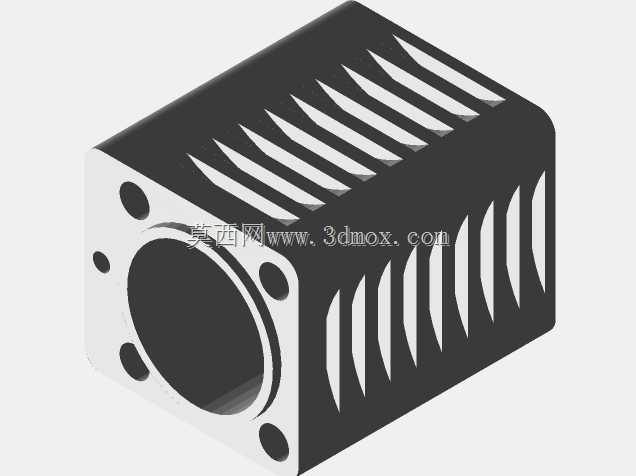

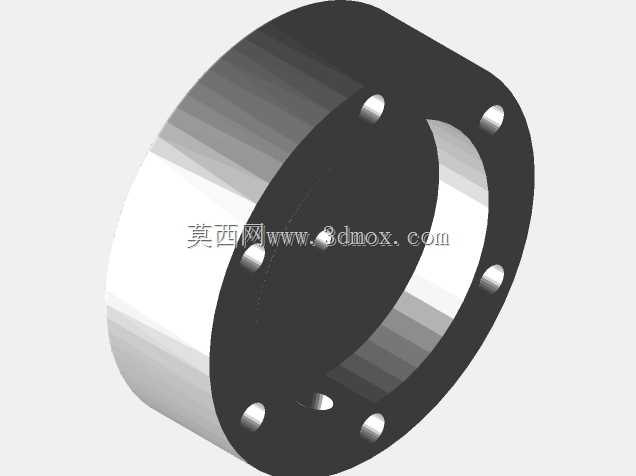

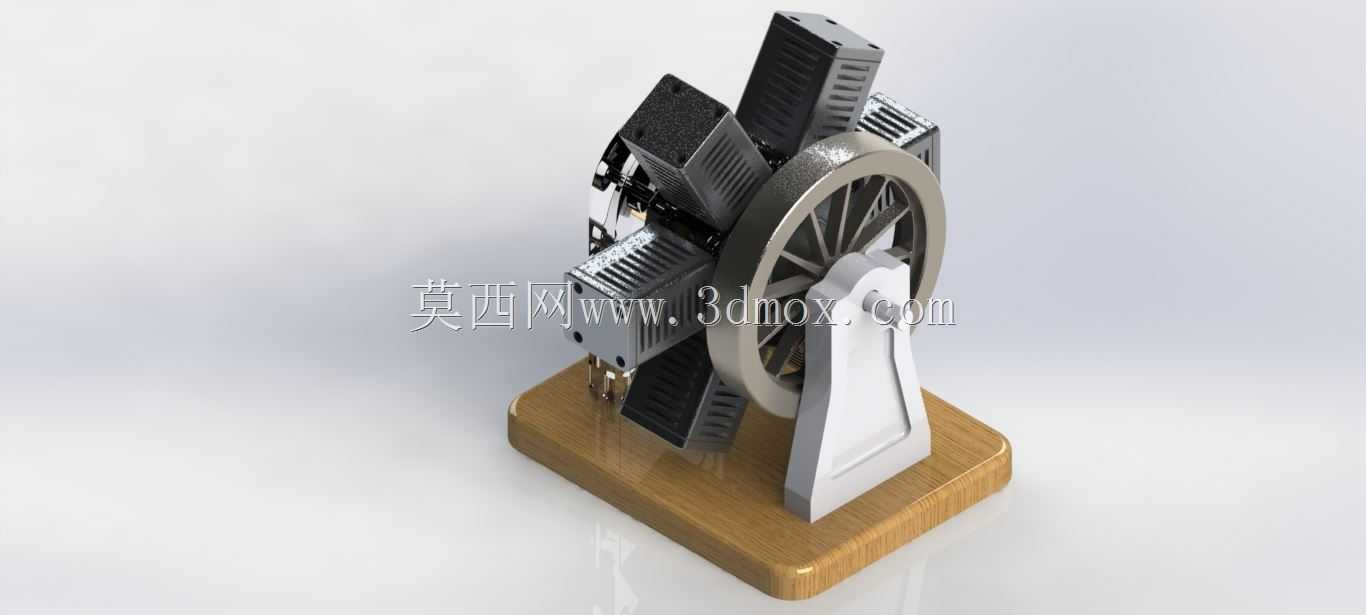

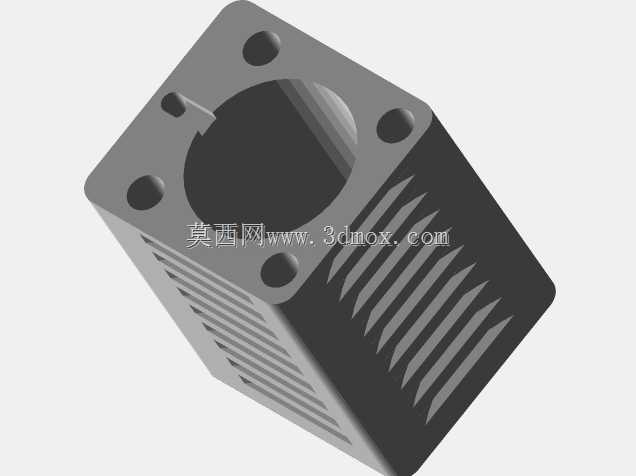

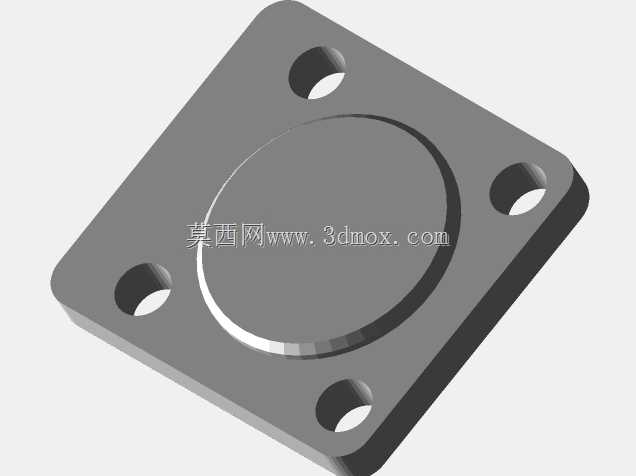

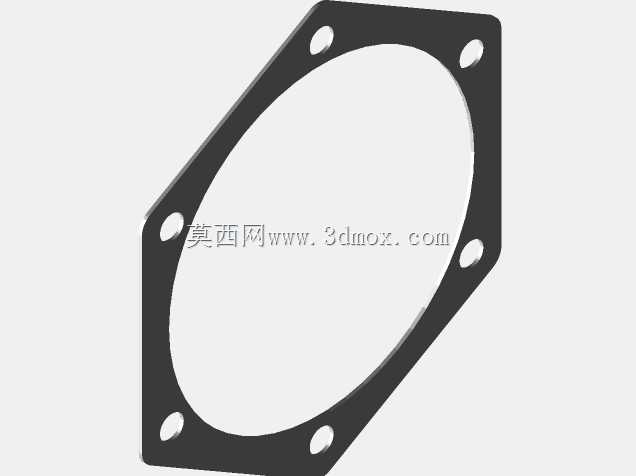

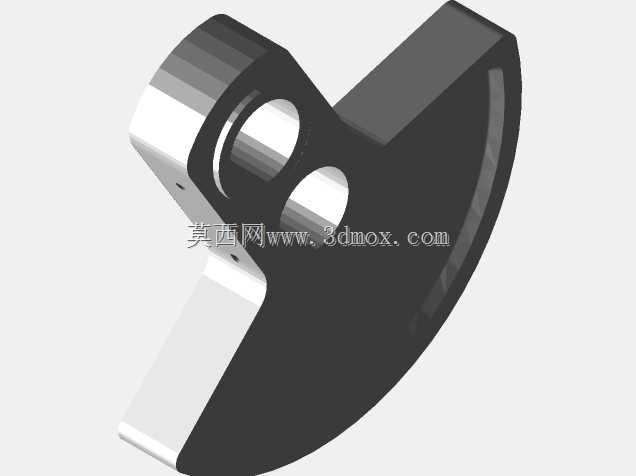

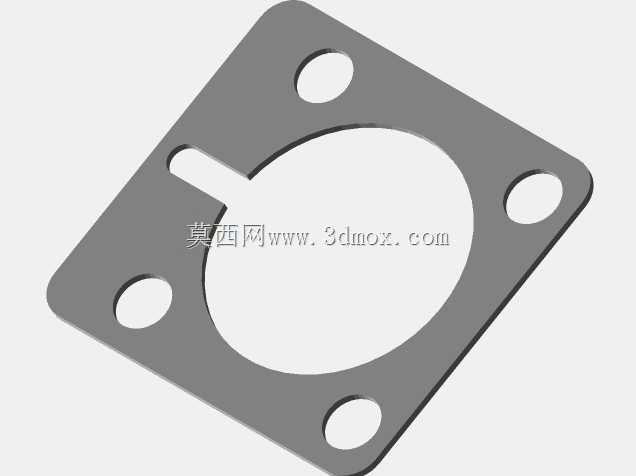

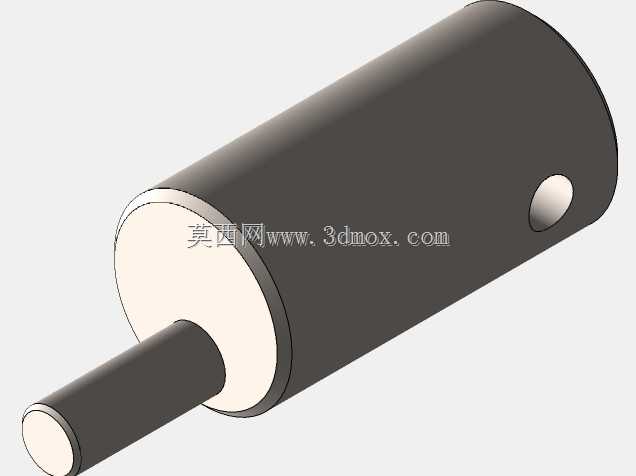

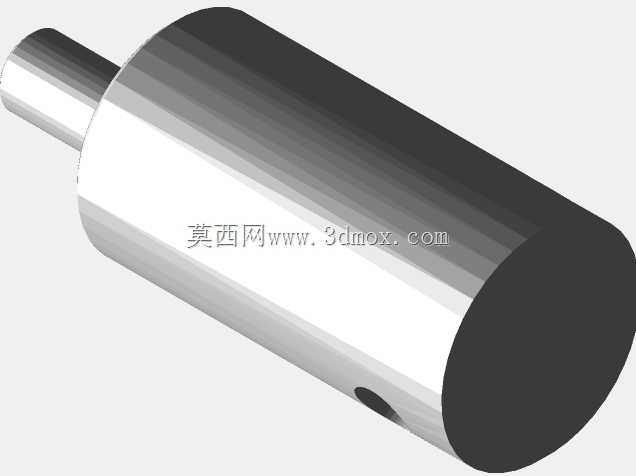

　　从结构设计逻辑来看，六个气缸以曲轴输出端的回转中心为圆心，呈60度夹角均匀径向排布，每个气缸的活塞连杆都铰接在同一根曲轴的曲柄销上，这种排布方式让每个气缸的做功行程可以沿圆周方向均匀错开，曲轴每旋转一周，六个气缸依次完成进气、做功、排气的循环，动力输出的平顺性远优于单缸、双缸的同类型气动装置，不会出现明显的动力死点，启动时无需额外的盘车辅助，只要通入额定压力的压缩空气即可自行启动运转。气缸本体采用了带散热鳍片的方形外壳结构，虽然气动装置的做功过程不会产生燃油燃烧的高温，但持续往复运动的活塞与缸壁摩擦仍会产生一定热量，外露的散热鳍片可以依靠自然对流完成散热，无需额外加装水冷或强制风冷系统，进一步简化了整机结构。

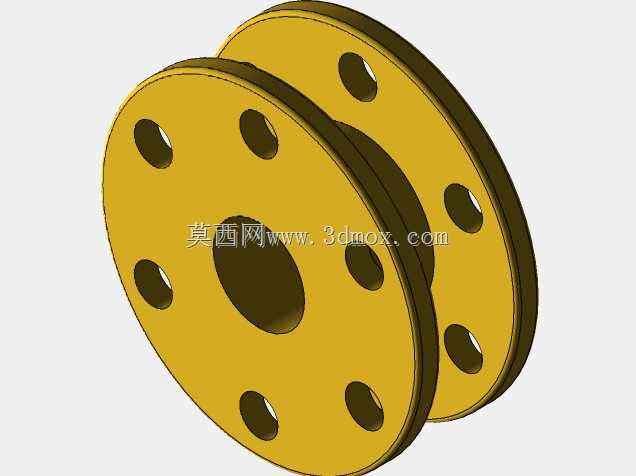

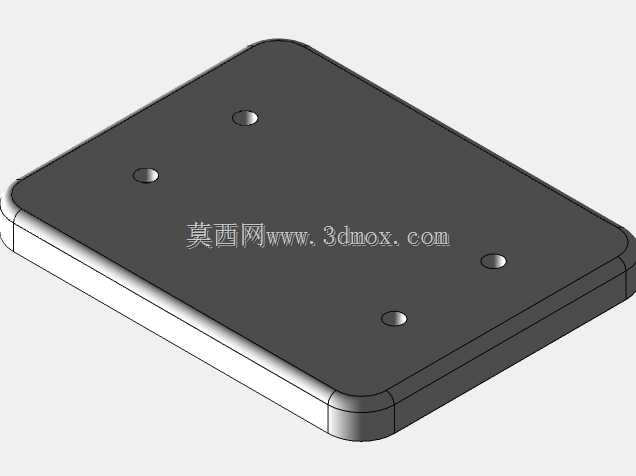

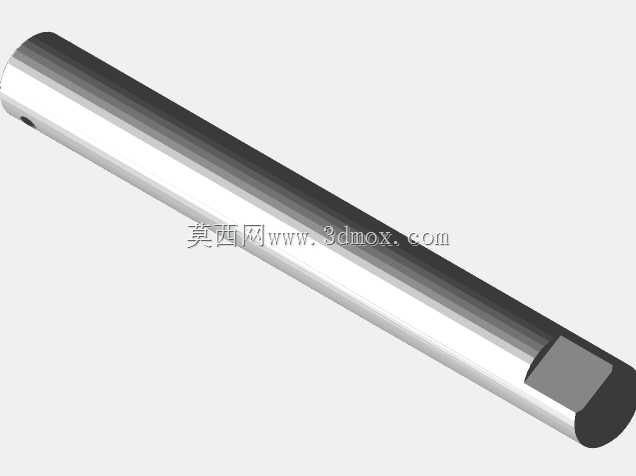

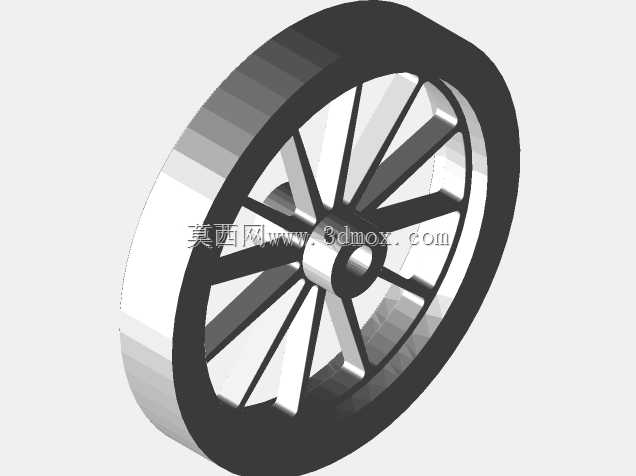

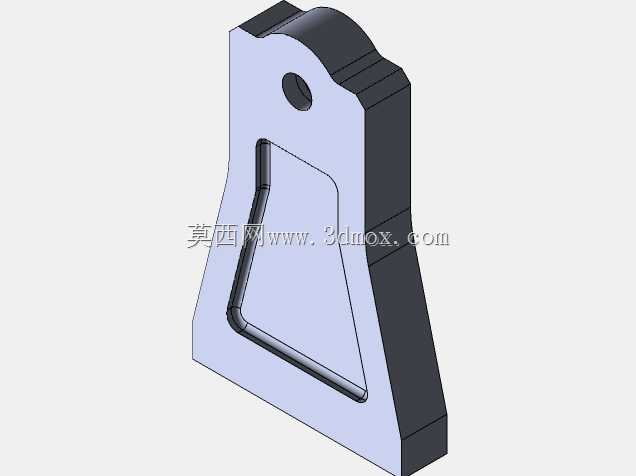

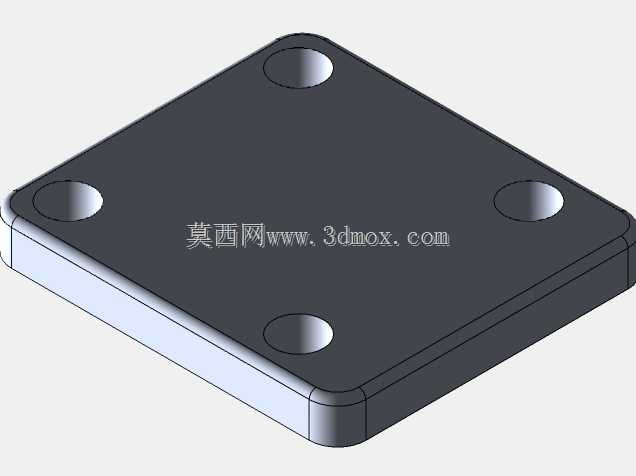

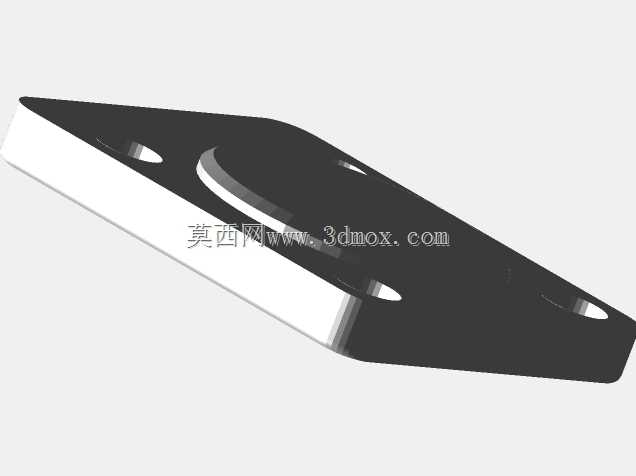

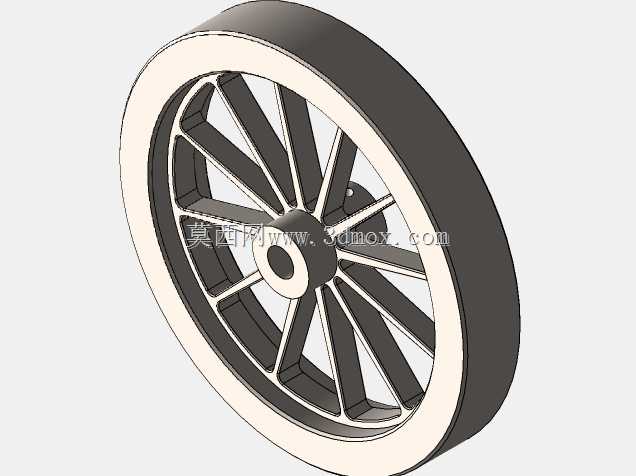

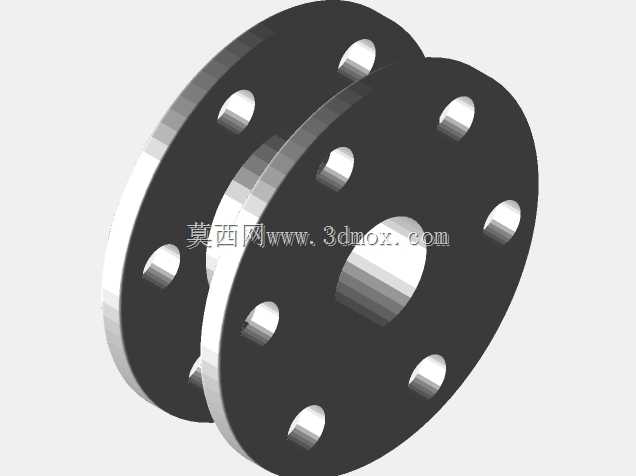

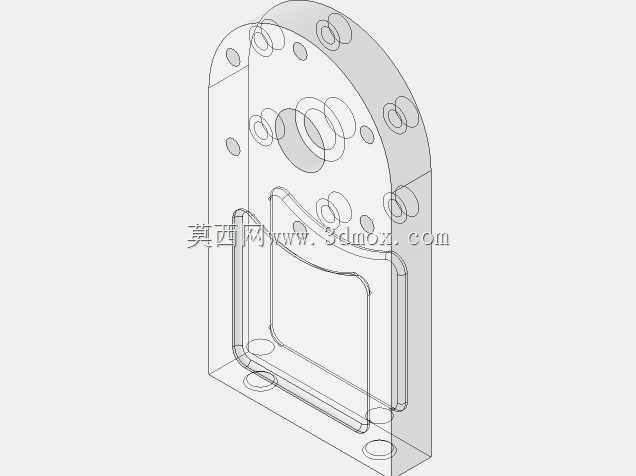

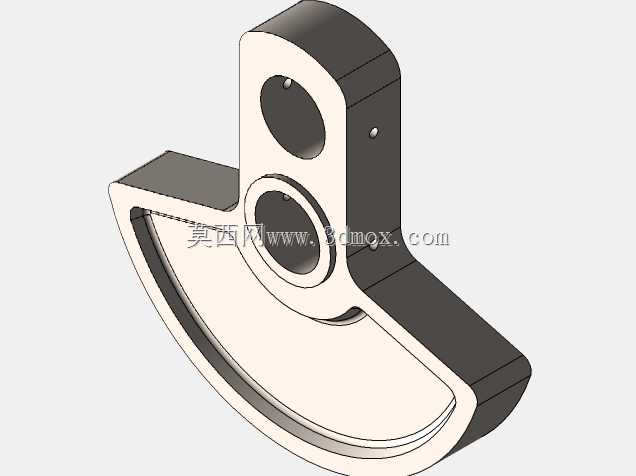

　　安装底座采用了实木质感的方形基座，基座上预留了气缸组的定位安装孔与支架固定位，支撑曲轴输出端的立式支架采用梯形加强结构，底部与基座通过紧固件刚性连接，可承受曲轴运转时产生的径向与轴向载荷，避免高速运转时出现支架共振或偏移。曲轴的输出端集成了带辐条的飞轮结构，飞轮本身的转动惯量可以储存部分做功能量，进一步平滑动力输出的波动，即使在供气压力出现小幅波动的情况下，飞轮也能维持曲轴的稳定转速，避免出现转速骤降或停机的问题。

　　在实际应用场景中，这类气动径向动力装置可以作为小型发电机的动力源，搭配低压压缩空气气源完成离网场景的小功率供电，也可以用于机械原理教学场景，直观展示径向发动机的做功过程、活塞连杆的运动轨迹、曲轴的动力输出原理，相比燃油驱动的同类型演示装置，气动版本没有尾气排放、运行噪音更低，也不需要储存燃油，在室内教学场景使用的安全性更高。此外，这套结构也可以作为小型气动工具的动力核心，通过调整供气压力即可灵活调整输出转速与扭矩，适配不同负载的驱动需求。

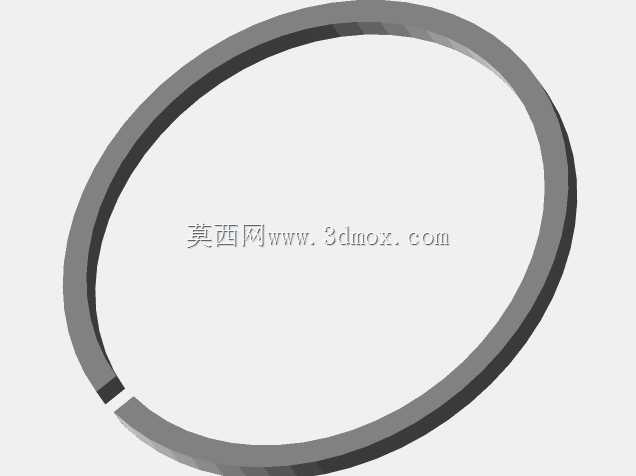

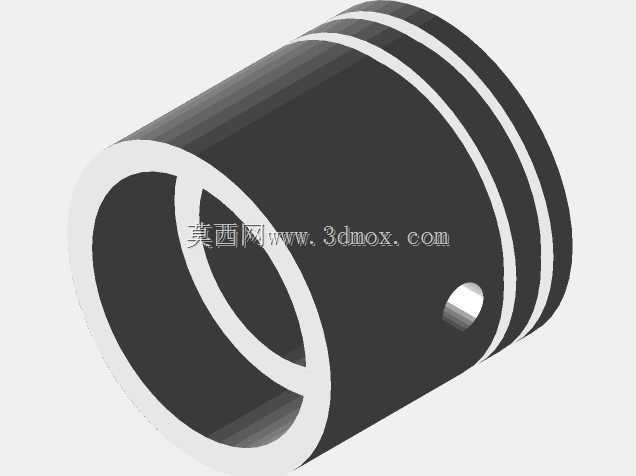

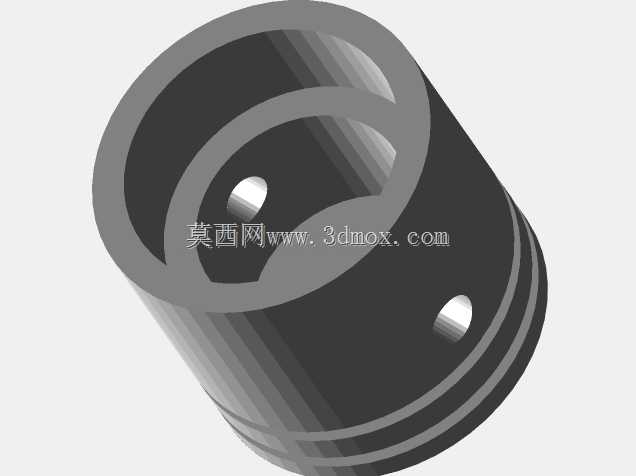

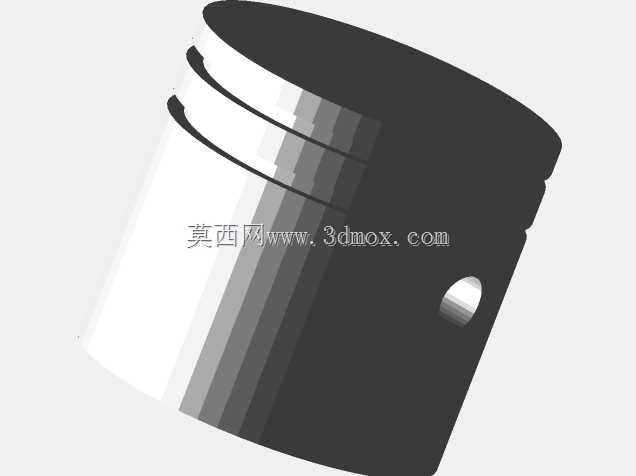

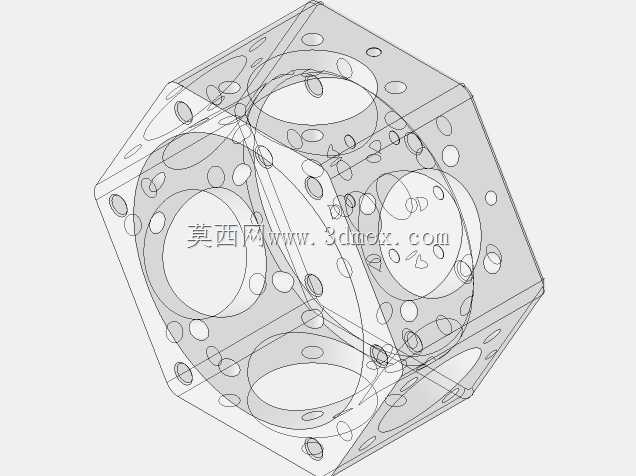

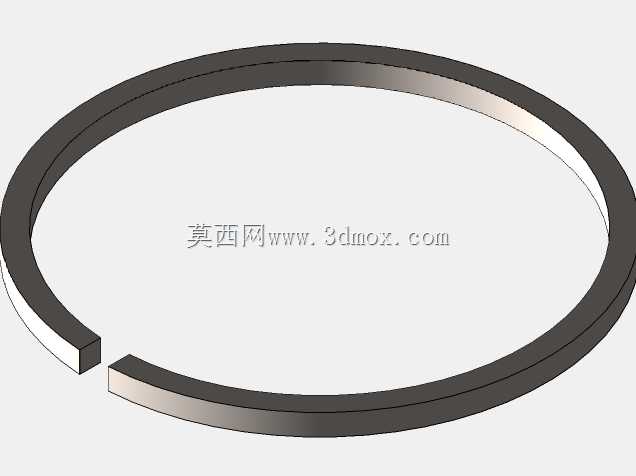

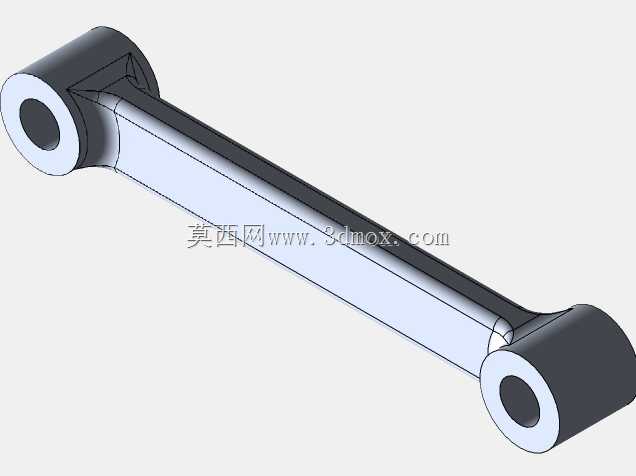

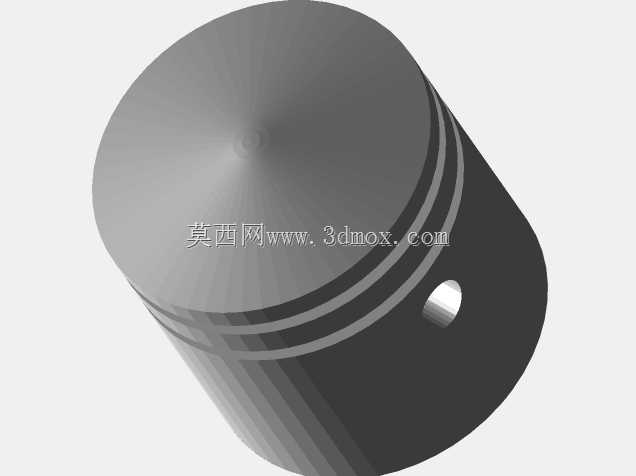

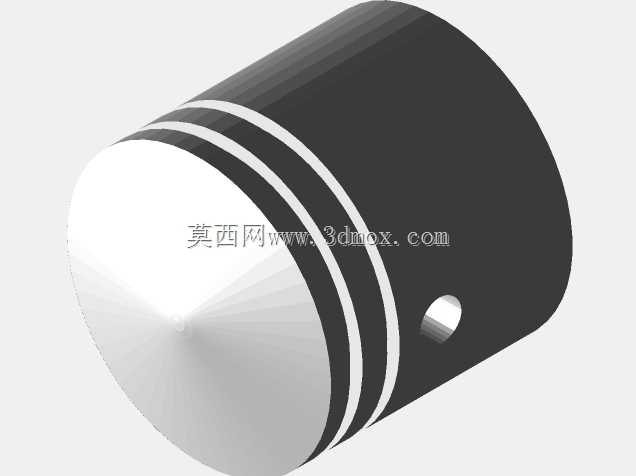

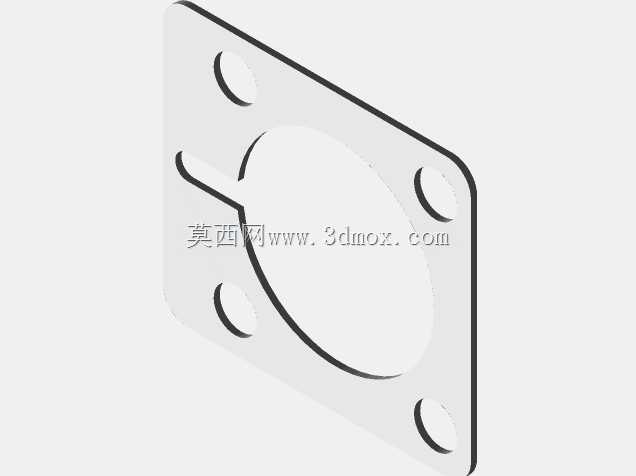

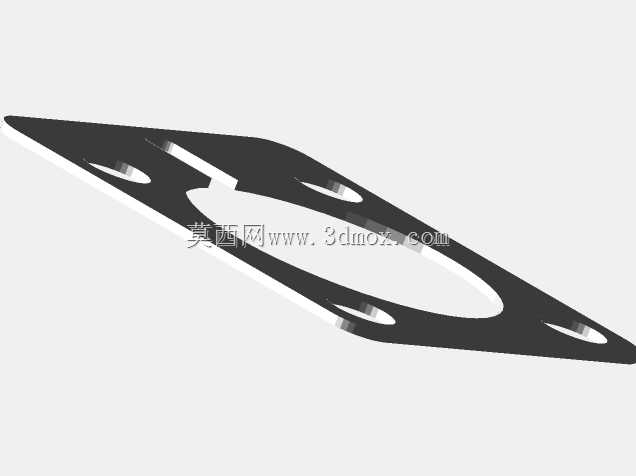

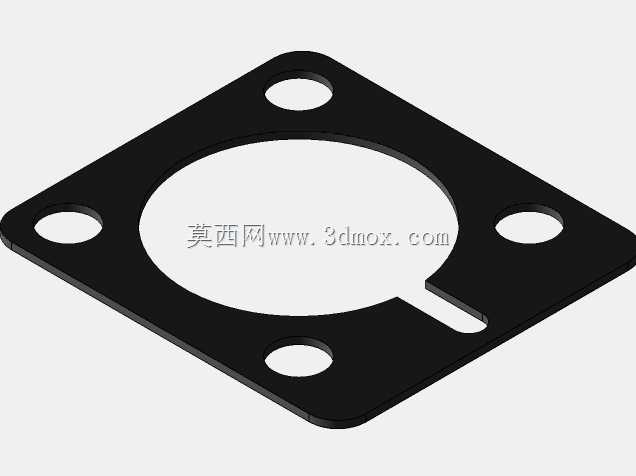

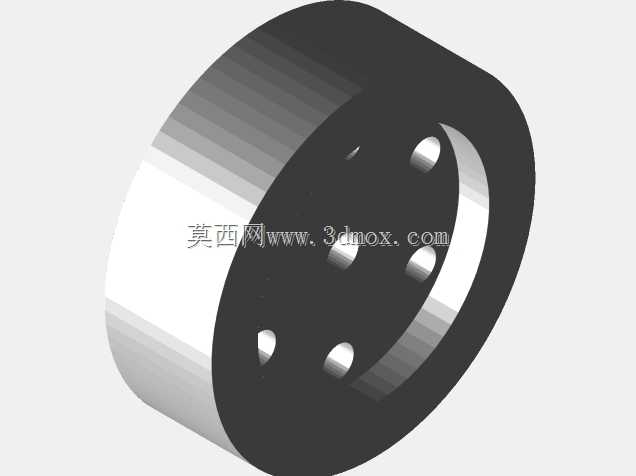

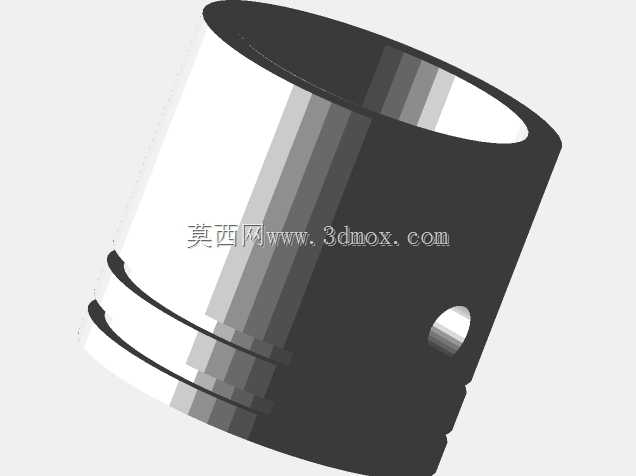

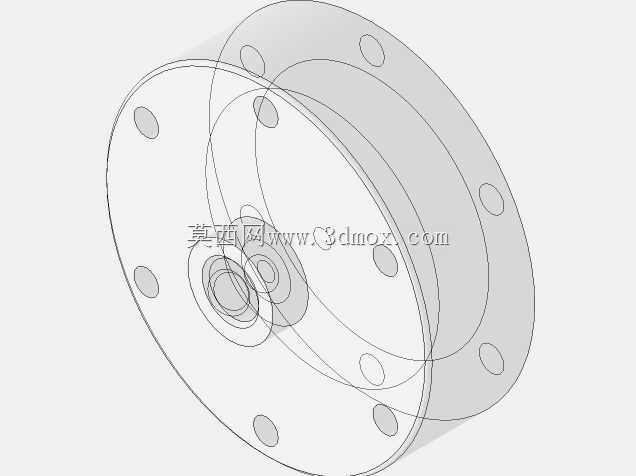

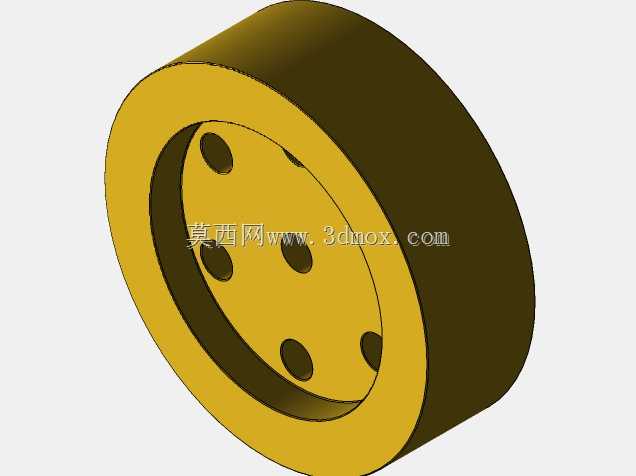

　　设计过程中，每个气缸的进排气道都沿径向布置，统一连接到中心的配气机构上，配气机构与曲轴同步运转，按照气缸的做功顺序依次为每个气缸分配压缩空气，同时排出做功后的低压气体，配气流道的长度经过匹配设计，六个气缸的进排气阻力基本一致，避免出现不同气缸出力不均的问题。活塞与缸壁之间采用低摩擦的密封结构，既可以保证压缩空气的做功效率，减少漏气损失，也能降低往复运动的摩擦阻力，提升整机的能量转换效率。连杆与活塞、曲柄销的铰接位置都采用了自润滑轴承，长期运转无需额外加注润滑脂，维护成本更低，适合长时间连续运行的使用场景。

　　从安装边界来看，整套装置的最大外轮廓由六个气缸的径向外端、飞轮的外圆、底座的安装面共同决定，安装时需要在飞轮外侧预留足够的安全防护空间，避免运转时异物接触旋转的飞轮与曲柄结构，进气接口统一布置在中心配气机构的侧方，方便外接气源管路，不会与周边的安装结构产生干涉。底座的安装孔位按照通用的试验台安装标准设计，可以直接固定在标准铝型材工作台、木质演示台或钢制试验支架上，无需额外加工转接板，安装调试的流程更简便。
