弧形拼接式机械连接固定构件

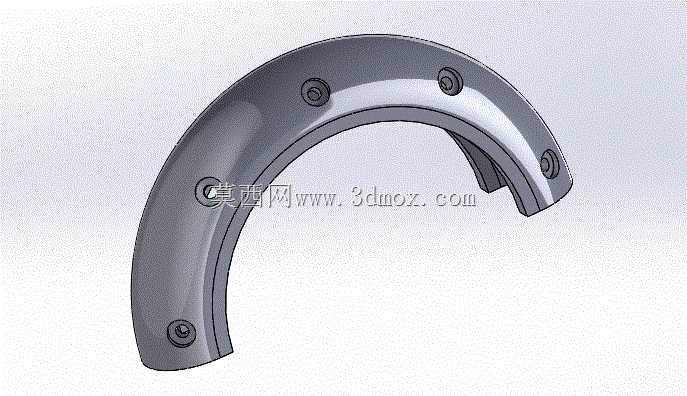

　　该弧形构件主要应用于需要弧形轨迹连接、分段式环形装配的机械结构场景中，常见于回转类设备的外圈限位、弧形导轨配套安装座、环形工装的分段拼接单元，也可作为特定弧度的壳体连接加强件使用，在需要沿圆弧路径实现部件衔接、载荷传递的装配场景中，能够适配弧形安装面的贴合需求，避免直型连接件无法匹配弧面造成的装配间隙、应力集中问题。从实际功能来看，该构件承担两个核心作用，一是作为弧形路径上的结构承载件，分散相邻部件传递的径向与切向载荷，构件本体上预留的多个沉头安装孔，可通过螺栓实现与相邻拼接段、基体安装面的刚性固定，孔位沿构件弧长方向均匀排布，保证连接后受力均匀，不会出现局部应力过载的情况；二是作为弧形导向或防护结构的基体，

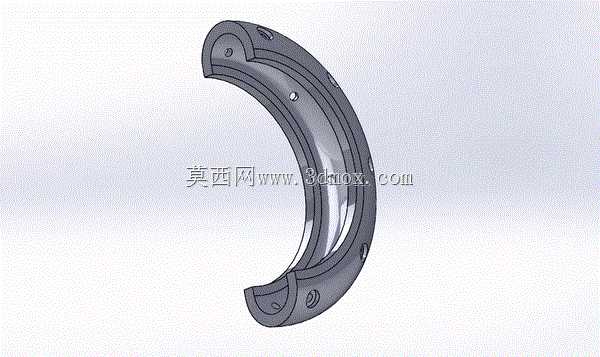

　　构件内侧的弧形凹槽结构可嵌装密封胶条、导向衬条，满足弧形运动副的防尘、导向需求，外侧的平滑弧面可与外围护壳贴合，减少设备运行过程中的风阻或物料卡滞。设计过程中优先考虑了弧形拼接的同轴度保证，构件的内外弧面采用同圆心曲率设计，拼接端面设置有定位止口，多段同规格构件拼接后可形成完整的环形结构，止口结构能够抵消装配过程中的径向错位，降低拼接后的圆度误差，无需额外加工定位基准即可快速完成整环装配。构件的壁厚沿弧长方向保持均匀，既避免了壁厚差异带来的注塑或铸造过程中的缩孔、变形缺陷，也保证了整段构件的抗弯、抗扭性能一致，在承受径向载荷时不会出现局部刚度不足导致的形变。从安装边界来看，该构件的弧段对应的圆心角约为60度，

　　六件同规格构件即可拼接为完整整环，安装孔的孔距公差控制在±0.02mm范围内，可适配相邻段的孔位快速对齐，构件的轴向宽度与安装基体的预留槽宽采用间隙配合设计，单边间隙控制在0.1mm以内，既保证安装时能够顺利嵌入槽位，也不会出现装配后轴向窜动的问题。构件两端的拼接面经过平面度处理，拼接后两段构件的接缝间隙小于0.05mm，若用于密封场景，可在接缝处涂覆密封胶即可满足低压环境下的密封要求，无需额外加装密封垫片。在结构细节处理上，构件所有棱边均做了R0.5的圆角倒钝处理，避免安装过程中锐边划伤操作人员，也减少了应力集中点，提升构件的疲劳强度；安装孔采用沉头设计，螺栓装配后头部完全沉入构件表面，不会突出弧面影响外围部件的运动轨迹，

　　也避免了螺栓头外露造成的积尘、锈蚀问题。该构件可适配多种材质加工需求，若用于普通工装场景可采用工程塑料注塑成型，降低整体重量与成本；若用于承载较大的设备连接场景，可采用铝合金压铸或不锈钢铸造后二次机加工，保证结构强度与尺寸精度，不同材质加工时仅需调整拔模斜度与加工余量，核心的弧形曲率、孔位位置、拼接止口尺寸均可保持通用，提升了构件的适配范围。在实际装配使用时，可先将单段构件嵌入基体的弧形安装槽内，通过预装螺栓初步固定，再依次拼接相邻段构件，待整环全部拼接完成后，按对角线顺序逐步拧紧所有安装螺栓，避免单段螺栓过紧造成的整环圆度超差，装配完成后可通过塞尺检测构件与安装槽的贴合间隙，保证整圈贴合度均匀，后续设备运行过程中，该构件可长期保持弧形结构的稳定性，不会因反复受载出现拼接错位、形变开裂的问题。
