法兰式穿板管路连接接头结构设计

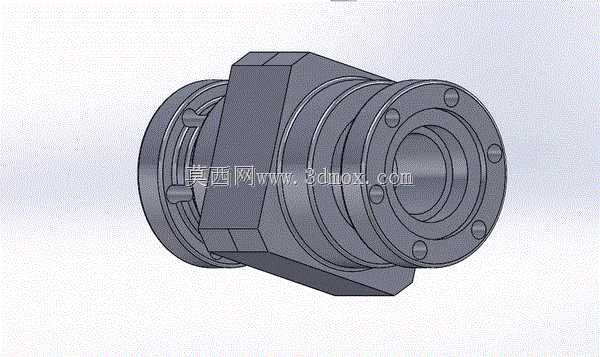

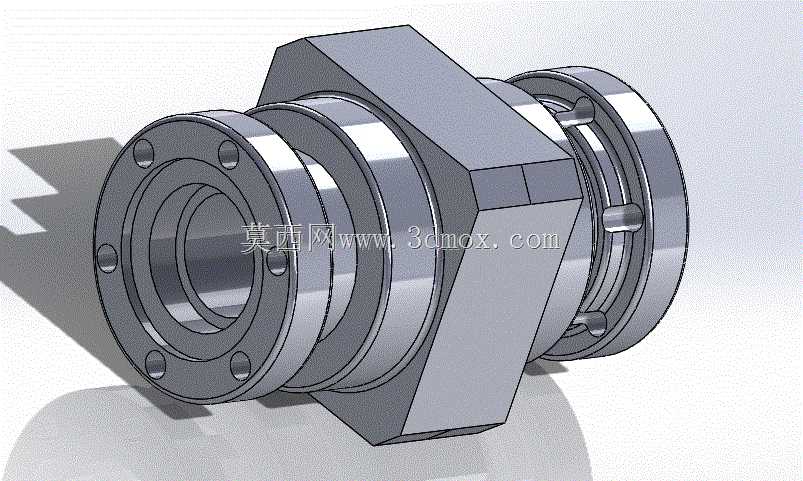

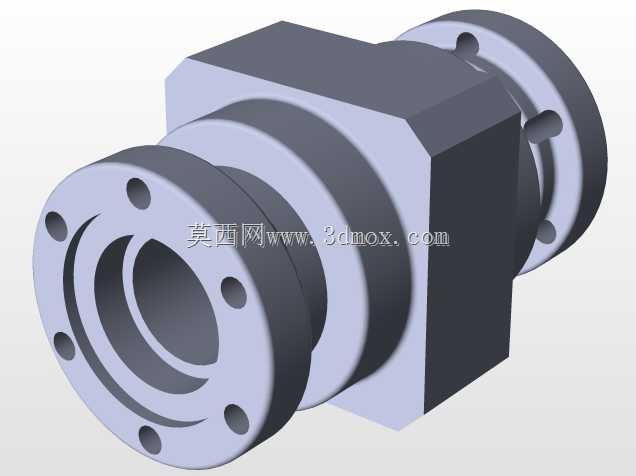

　　这款管路连接构件主要应用于液压、气动及工业流体输送系统的箱体壁板穿接场景，在设备液压站、气动控制柜体、工艺流体管路布局中，常需要将管路从箱体内部引出至外部，或实现不同腔室之间的管路贯通，这类带法兰定位的穿板接头能够在壁板位置提供稳定的管路支撑与密封衔接，避免管路在穿板位置出现晃动、渗漏，同时简化壁板处的管路安装工序。从结构设计来看，构件一端采用带均布螺栓孔的法兰盘结构，法兰端面预留密封件安装槽位，安装时可搭配O型圈或密封垫片，与对接管路的法兰端面形成端面密封，适配中低压工况下的流体输送需求，螺栓孔的位置度公差控制在0.1mm以内，保证对接时法兰孔位能够快速对齐，降低现场安装的调整难度。构件中部设计为六角棱柱结构，该结构并非冗余设计，

　　而是为安装时的扳手夹持提供受力面，在将接头锁紧在壁板上时，可通过开口扳手或套筒卡住六角部位施加扭矩，避免整体结构跟转，同时六角结构的对边尺寸经过匹配计算，既保证足够的锁紧受力强度，又不会占用过多壁板外侧的安装空间，适配壁厚在3mm至12mm之间的各类设备壁板安装场景。另一端为外螺纹加阶梯轴的组合结构，阶梯轴段用于穿入壁板的预制安装孔，轴段外径与安装孔采用间隙配合，单边间隙控制在0.2mm以内，既方便现场穿装，又能避免间隙过大导致接头安装后出现偏斜，外螺纹段搭配锁紧螺母即可将整个接头牢牢固定在壁板上，螺纹规格选用通用公制细牙螺纹，细牙螺纹的螺距更小，锁紧后的防松性能更优，同时螺纹配合处也可缠绕生料带或涂抹密封胶，

　　实现穿板位置的径向密封。从安装边界尺寸来看，法兰端的最大外径为62mm，法兰厚度为8mm，中部六角结构的对边尺寸为36mm，整体穿板后的轴向总长度为78mm，安装时需要在壁板上预制直径28mm的穿装孔，法兰端的六个安装螺栓孔直径为7mm，分布在直径52mm的分度圆上，选型时需要确认对接管路的法兰尺寸是否匹配，同时预留扳手操作空间，壁板外侧螺母锁紧位置需要预留至少40mm的径向操作空间，方便套筒或扳手完成锁紧作业。在功能特性上，该接头整体采用一体化结构设计，相比拼接式的穿板接头，减少了中间密封环节，降低了渗漏风险，结构刚性更强，能够承受管路内流体产生的轴向推力与径向振动，在设备运行过程中，管路随设备产生的微幅振动不会导致接头松动，

　　适配有一定振动工况的工业设备使用。设计过程中，针对穿板位置的受力情况做了应力校核，当管路内流体压力达到1.6MPa时，接头与壁板接触位置的压应力远低于常用金属材料的许用应力，不会出现壁板压溃或接头变形的问题，同时法兰端的密封面平面度控制在0.05mm以内，保证密封垫片受压均匀，不会出现局部渗漏的情况。在实际选型应用中，这类接头常搭配硬管或软管总成使用，法兰端可对接同规格的法兰管路，也可通过过渡接头转换为快插、卡套等其他连接形式，适配不同的管路布局需求，在气动控制系统中，这类接头可用于压缩空气管路的柜体穿接，在液压系统中可用于压力油管路的油箱壁板穿接，在水处理设备中也可用于净水、污水管路的箱体贯通，适用场景覆盖多数工业流体输送领域。建模过程中，对各部位的过渡圆角做了优化处理，所有锐边位置都做了R0.5的倒角，既避免加工过程中出现应力集中，也防止安装时划伤操作人员，同时内部流道做了等径设计，流道直径全程保持一致，没有出现通径突变的情况，能够减少流体通过时的压力损失，降低流道内的湍流产生，提升管路输送的稳定性。
