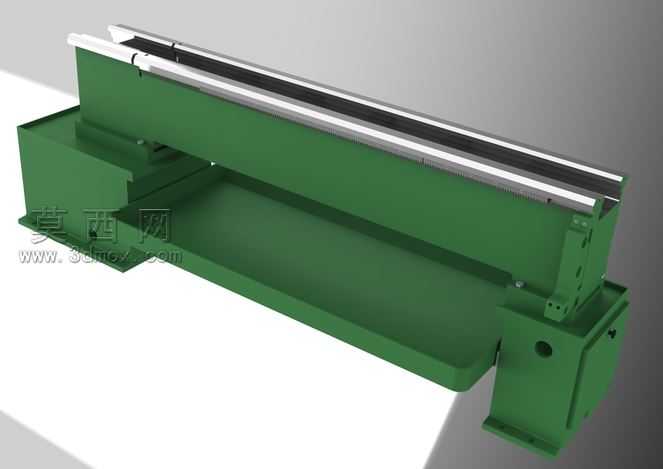

普通卧式车床床身主体结构三维模型

本模型为普通卧式车床的床身主体结构三维建模成果，建模过程严格遵循卧式车床的实际结构设计规范，完整还原了车床床身作为核心承载基座的全部结构特征。建模初期先梳理车床床身的功能逻辑：床身是车床所有功能部件的安装基准，需要承载主轴箱、进给箱、溜板箱、刀架、尾座等全部核心组件，同时要为刀具进给运动提供高精度的导向基准，因此建模时优先保证各安装面、导轨面的位置精度与结构合理性。建模过程采用实体特征建模思路，先通过拉伸特征构建床身的整体铸造基体轮廓，还原铸造床身的箱型肋板结构——内部的纵横交错肋板既可以减轻床身整体重量，又能大幅提升床身的结构刚性，避免机床运行过程中出现形变影响加工精度；随后通过切除特征加工出床身内部的排屑空腔、底部的安装地脚结构、两端用于连接主轴箱与尾座的定位安装面，保证各连接位置的尺寸匹配实际车床的装配要求。导轨部分的建模单独处理，还原了床身上的两组平行导轨结构：一组用于溜板的纵向进给导向，另一组用于尾座的移动定位，建模时严格保证导轨的平行度公差、导轨面的平面度特征，同时还原了导轨的安装定位槽、润滑通道预留结构，符合实际车床导轨的装配设计逻辑。材质与渲染环节，床身主体采用机床经典的墨绿色锤纹漆材质，还原铸造床身经喷漆处理后的表面质感，导轨部分采用高反光的金属磨削材质，模拟导轨面经高频淬火、精磨加工后的金属光泽与平整质感，渲染时通过柔和的工业场景打光，清晰展现床身的结构层次、肋板布局与各安装面的位置关系，直观呈现床身的结构设计特点。整个模型完整还原了车床床身的结构细节，可用于机床结构教学、车床装配模拟、机床改造设计等场景，能够清晰展现卧式车床核心承载部件的设计逻辑与结构特征。
