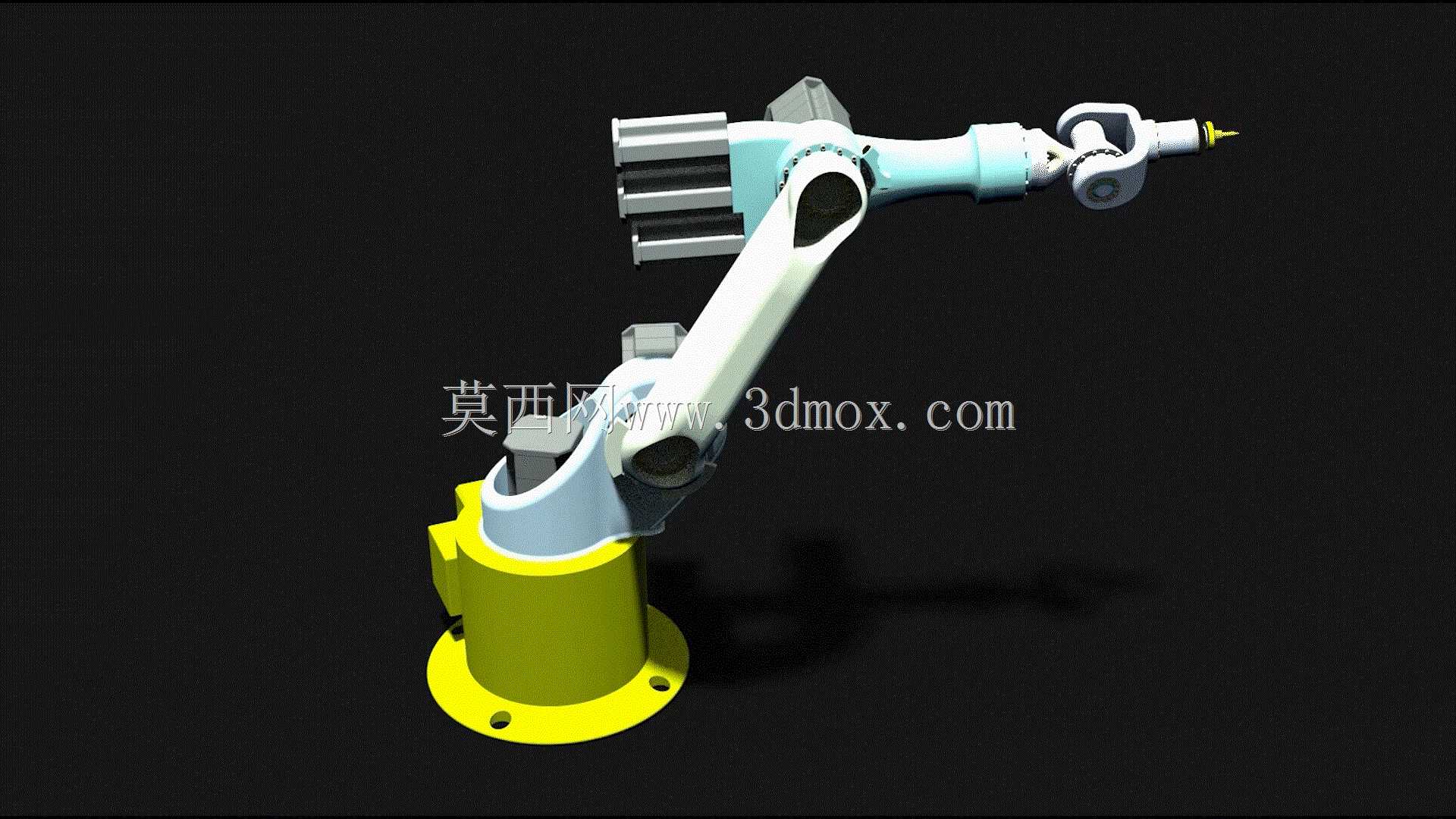

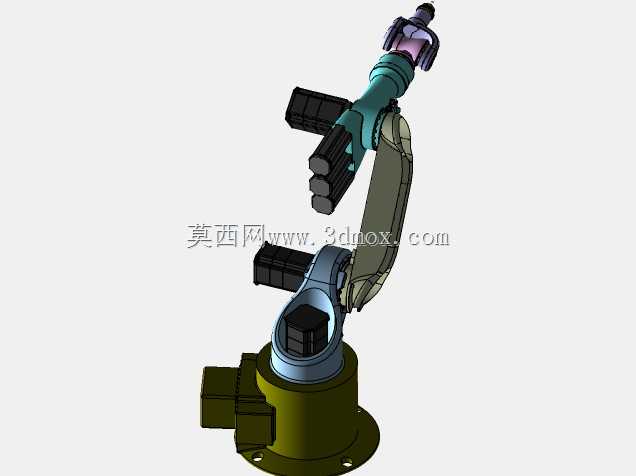

多自由度工业机械臂臂连杆结构设计

　　这套臂连杆结构是多关节工业机械臂的核心承载部件，直接决定机械臂的作业半径、负载能力与运动精度，在3C电子装配、汽车零部件上下料、小型工件码垛、实验室精密搬运等场景中，臂连杆的结构刚性与重量平衡设计，直接影响整套设备的重复定位精度与长期运行稳定性。从实际应用场景来看，这类中等负载的关节臂结构，适配的作业半径覆盖800mm到1200mm区间，末端可搭载夹爪、吸盘、焊枪头等不同执行器，满足产线上不同工位的柔性作业需求，相比传统专机，依托多连杆串联的关节结构，设备可以在狭窄的工位空间内完成多维度的姿态调整，适配多品种小批量的生产节拍。

　　从结构设计逻辑来看，整套臂连杆采用分段式承载设计，底部回转基座承担整臂的支撑与水平回转功能，基座法兰预留的安装孔位适配常见的地面安装、机架顶部安装两种方式，安装边界需预留至少300mm的周边空间，避免大臂俯仰时与周边设备产生干涉。大臂连杆作为连接基座与肘部关节的核心承载段，内部预留了走线空腔，可将伺服电机的动力线、编码器信号线从空腔内穿过，避免机械臂运动过程中管线外露产生磨损，同时也能减少外部管线对运动轨迹的干涉。肘部关节采用交叉滚子轴承的承载结构，可同时承受径向载荷、轴向载荷与倾覆力矩，满足小臂俯仰、回转过程中的受力需求，小臂连杆的长度配比经过重心优化，在满负载运行时可将关节处的不平衡力矩控制在伺服电机的额定扭矩区间内，降低电机的负载率，提升设备的连续运行寿命。

　　设计过程中，大臂与小臂的连杆主体采用了变截面的结构设计，在关节连接位置做了局部加厚的加强筋处理，非主要承载区域做了合理的减重挖空，在保证整体结构刚性满足0.02mm重复定位精度要求的前提下，尽可能降低连杆自身重量，减少运动过程中的惯性冲击。腕部结构采用三轴正交的设计，可实现末端执行器的俯仰、回转、偏转三个自由度的姿态调整，末端法兰的安装尺寸符合通用工业机器人的末端接口标准，可直接适配市面上主流的快换夹具，无需额外制作转接板。

　　从安装边界来看，整套臂连杆组装完成后，底部基座的安装法兰直径为220mm，均布6个M12的安装螺栓孔，安装时需保证基座安装面的平面度公差不超过0.05mm，避免基座安装变形导致的关节回转精度下降。机械臂在完全伸展状态下的最大水平作业半径为1050mm，垂直方向的作业范围覆盖基座平面以上200mm到1100mm的区间，在产线布局时，需在机械臂运动包络线外侧预留至少100mm的安全距离，防止运行过程中与周边的输送线、料架产生碰撞。关节处的密封结构采用双唇形密封圈设计，可阻挡车间内的粉尘、切削液进入关节轴承内部，满足一般机加工车间、装配车间的防护等级要求，无需额外加装外部防护套即可在常规工业环境下长期运行。

　　在结构细节处理上，所有连杆的棱边都做了R3以上的圆角过渡，避免应力集中导致的连杆疲劳断裂，关节处的限位块采用聚氨酯缓冲材质，在机械臂运动到软硬限位位置时可吸收冲击能量，避免刚性碰撞对关节减速器造成损伤。连杆表面采用喷塑处理，在保证外观平整度的同时，提升表面的耐磨与防腐蚀能力，适配车间内的日常清洁与维护需求。整套连杆的关节配合公差经过严格匹配，回转关节的配合间隙控制在0.01mm以内，保证机械臂在高速启停过程中不会出现明显的抖动，满足精密装配场景下的作业精度要求。
