五活塞星型排布径向动力装置结构

　　这类径向排布的多活塞动力结构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的星型布局，在相同排量下能获得更短的整机轴向尺寸，适配早期轻型飞机机头的安装空间要求，不需要额外预留过长的动力舱段，同时风冷散热条件优于直列排布的动力单元，气缸直接暴露在迎面气流中，省去了复杂的水冷管路布置，降低了动力系统的整体重量与维护复杂度。在小型通用航空、复古轻型运动飞行器、特种作业无人动力平台上，这类结构依旧有不可替代的应用优势，部分小型固定式工业应急动力单元也会采用类似布局，在有限的安装空间内获得足够的功率输出。

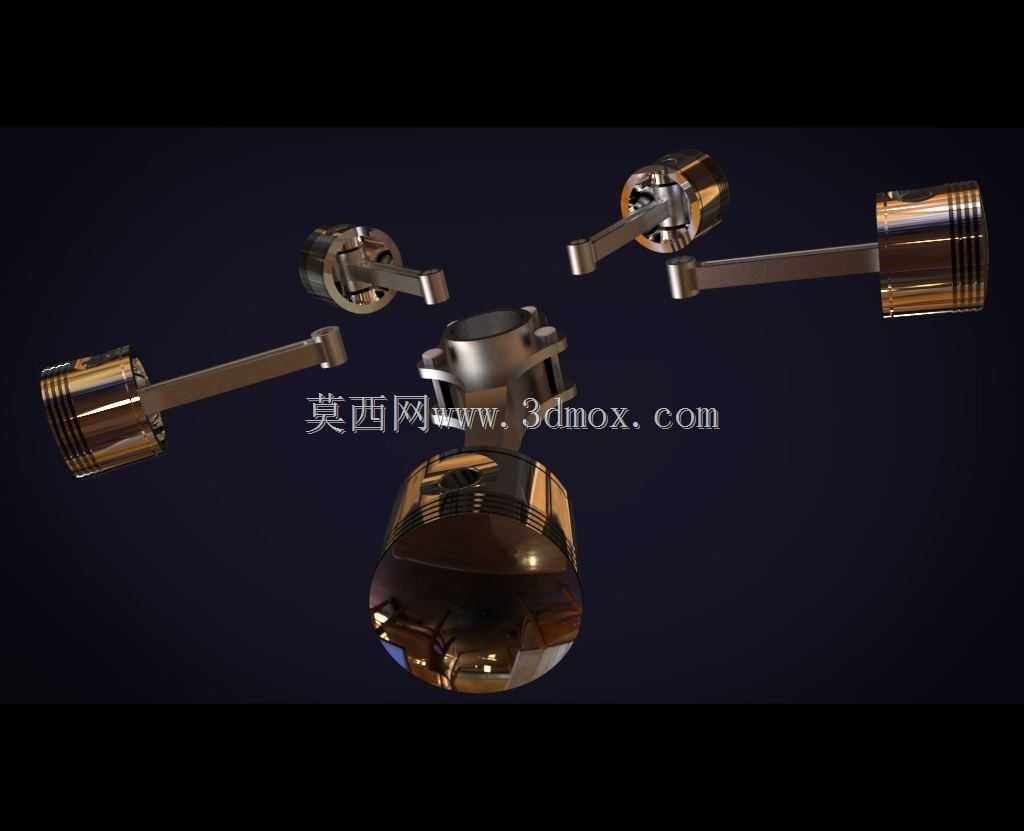

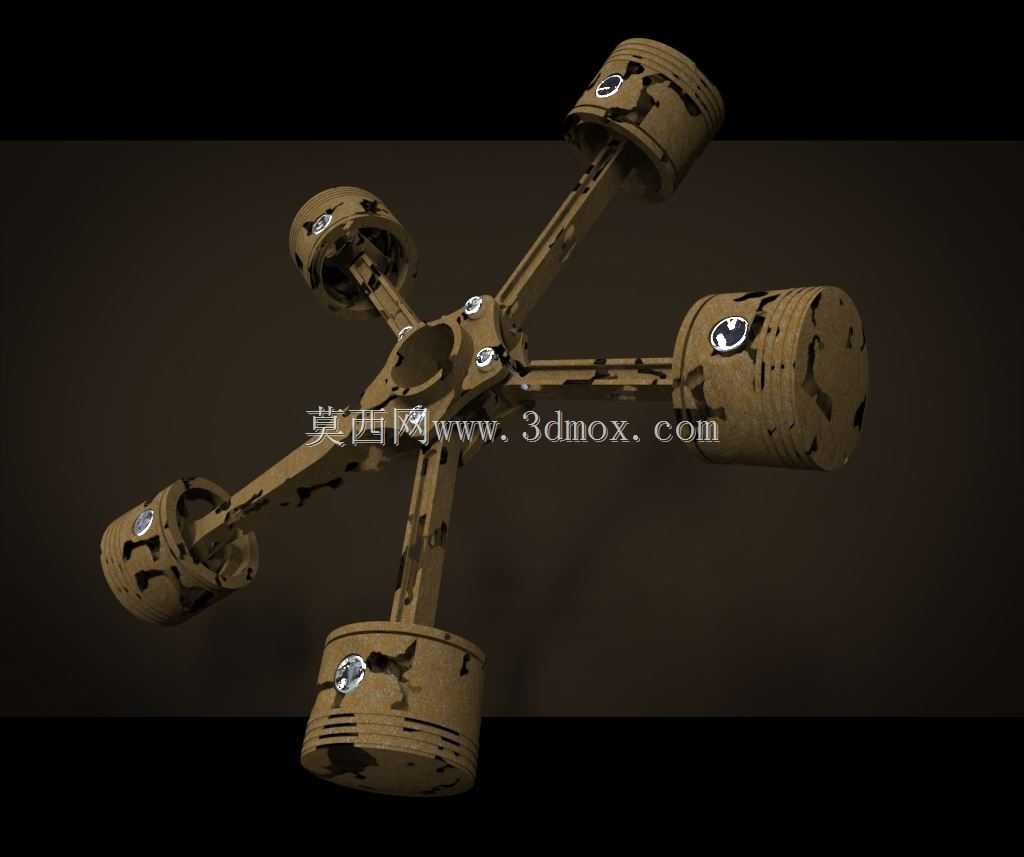

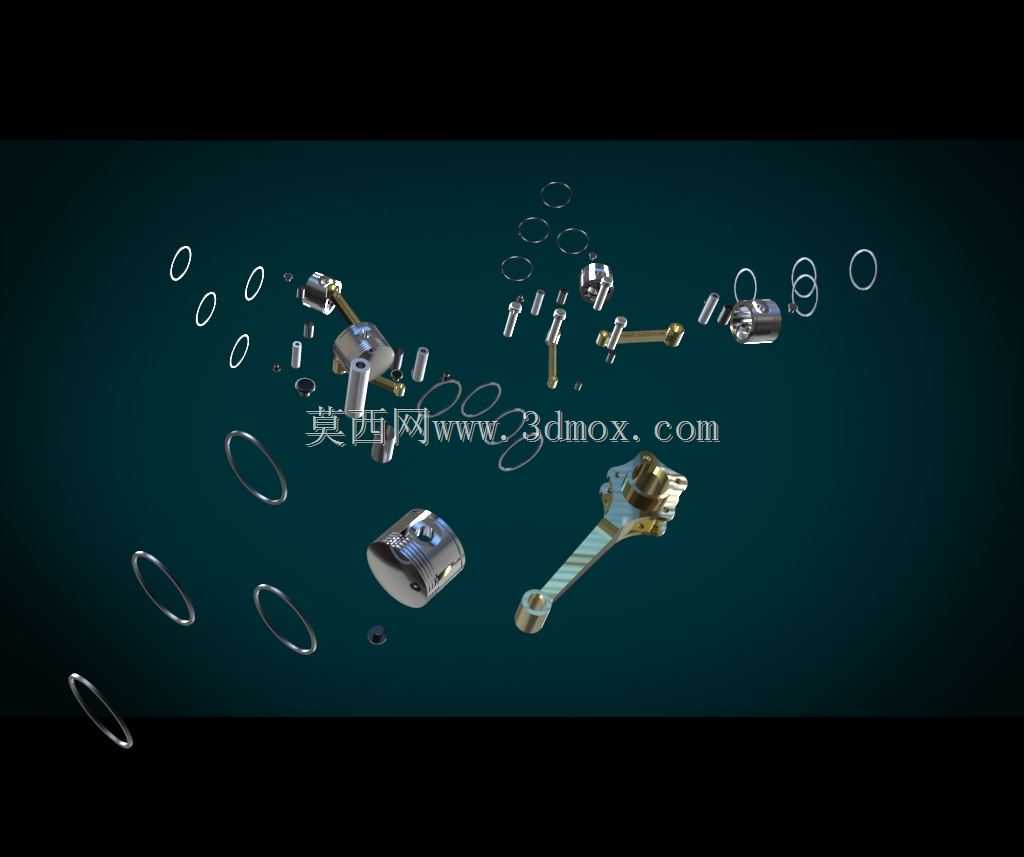

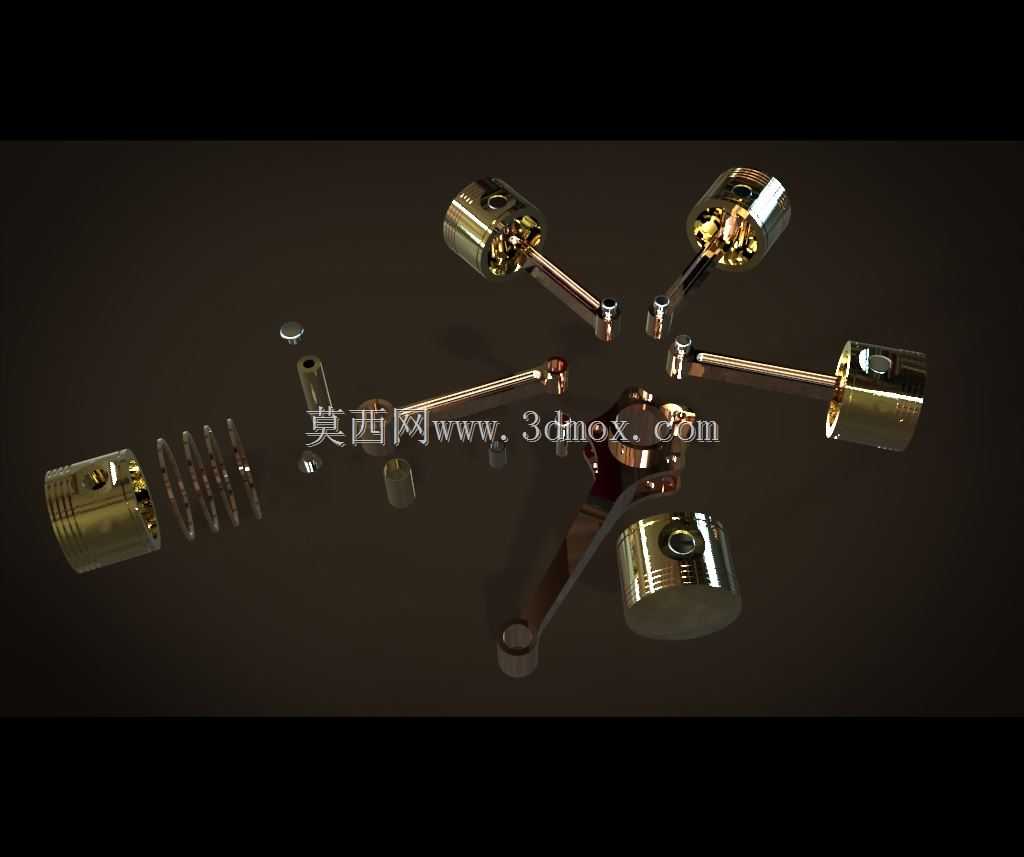

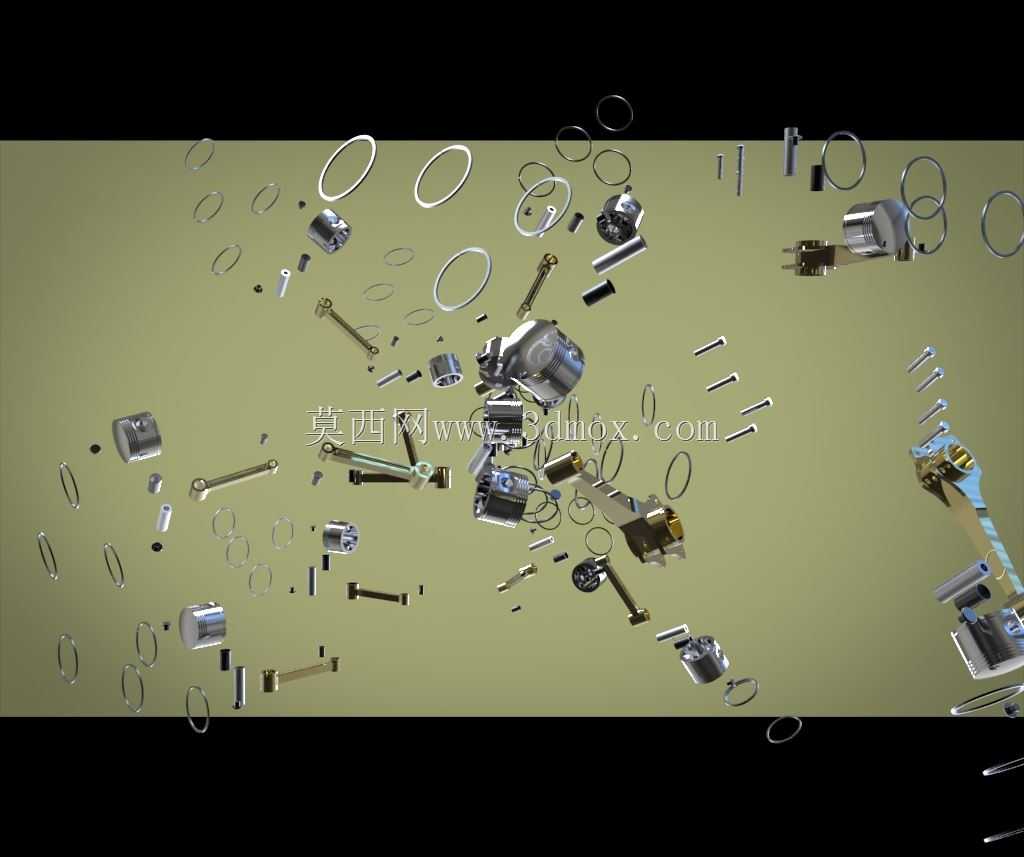

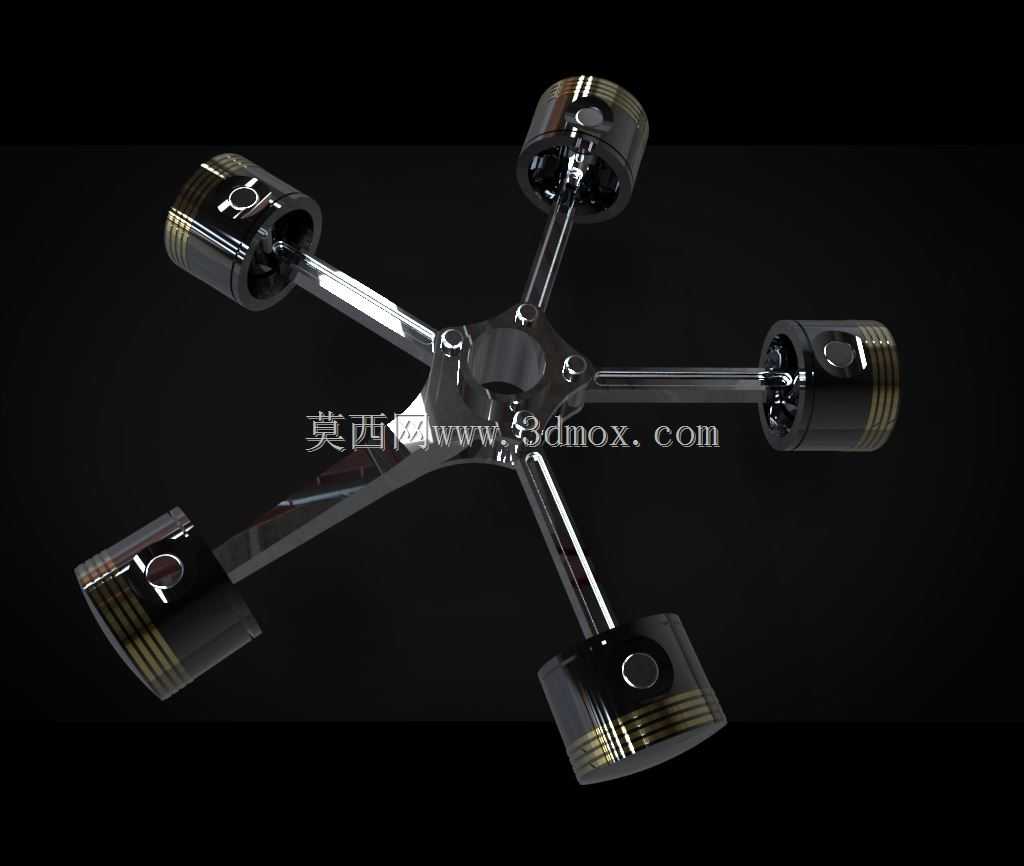

　　从结构功能来看，这套五活塞径向动力单元采用中心曲柄连杆布局，五个气缸沿中心曲轴的回转中心呈等角度星型分布，每个活塞通过独立的连杆与中心曲柄销连接，做功行程沿圆周方向依次错开，曲轴每旋转一周可完成五次做功循环，动力输出的平顺性优于同缸数的直列单排结构，不需要额外加装大尺寸的平衡轴来抵消一阶往复惯性力，五个活塞的往复运动质量在径向方向上可实现部分自平衡，整机运转时的振动幅度更小，对安装基座的抗振强度要求更低。活塞采用轻量化铝合金材质设计，裙部预留有膨胀补偿槽，避免热态工况下出现拉缸故障，活塞环组包含气环与油环，分别负责燃烧室密封与缸壁润滑油刮除，保证燃烧室的压缩压力满足点火做功要求。连杆采用剖分式大头结构，方便与中心曲柄销的装配连接，杆身截面采用工字型设计，在保证结构强度的前提下尽可能降低往复运动质量，减少曲柄连杆机构的惯性负载。

　　设计过程中首先需要确定的是曲柄回转半径与连杆长度的比值，这个参数直接影响活塞的侧推力大小与整机的径向尺寸边界，比值过大会导致活塞对缸壁的侧推力激增，加剧缸套磨损，比值过小则会让整机径向尺寸过度增加，失去径向布局的紧凑优势。这套结构的曲柄连杆比控制在1:3.8的区间，兼顾了结构紧凑性与摩擦损耗控制。气缸采用分体式设计，缸套采用耐磨合金铸铁材质，外部散热鳍片沿气缸轴向等距排布，鳍片厚度与间距经过匹配，保证气流流经时能带走足够的燃烧热量，避免缸温过高导致的润滑油碳化、活塞卡滞故障。中心曲轴采用单曲柄销结构，五个连杆的大头端共同装配在同一个曲柄销上，装配时需要严格控制各连杆大头的轴向间隙，避免运转过程中出现连杆端面的异常磨损，同时要保证各气缸的中心轴线精准交汇于曲轴回转中心，角度偏差控制在0.1度以内，否则会出现活塞偏磨、连杆受力异常的问题。

　　从安装边界来看，这套五活塞径向动力单元的最大径向轮廓由五个气缸的外端散热鳍片决定，轴向尺寸仅包含曲轴前端输出段、机体本体与后端附件安装段，整体轴向长度远小于同排量的直列五缸结构，安装时只需要在中心位置预留曲轴输出端的连接法兰空间，五个气缸沿圆周方向的安装间隙只需要满足散热气流的流通要求即可，不需要预留额外的检修操作空间，日常维护时可直接对单个气缸进行拆装作业，不需要拆解整个动力单元。进气道布置在两个气缸之间的机体间隙内，排气管沿气缸径向向外引出，避免排气高温对相邻气缸的散热造成干扰，润滑油路从中心曲轴座引入，通过曲轴内部的油道向各连杆大头、活塞销位置输送压力润滑油，保证各运动副的润滑条件。

　　在实际工况适配中，这类径向结构的动力输出特性偏向中低转速大扭矩，不需要搭配大减速比的减速机构即可直接驱动螺旋桨、小型作业泵等负载，减少了动力传递路径上的功率损耗。结构设计时针对往复惯性力的平衡做了专项优化，五个活塞的往复质量沿圆周方向对称分布，一阶惯性力的合力为零，仅存在微小的二阶惯性力分量，通过曲轴前端的平衡块即可完全抵消，整机运转时的轴承负载更小，曲轴主轴承的使用寿命更长。燃烧室采用半球型结构，火花塞布置在燃烧室中心位置，火焰传播距离更短，燃烧效率更高，能在较低的燃油消耗率下输出足够的动力，适配小型动力平台对续航时长、运行稳定性的要求。
