四缸发动机排气歧管结构设计

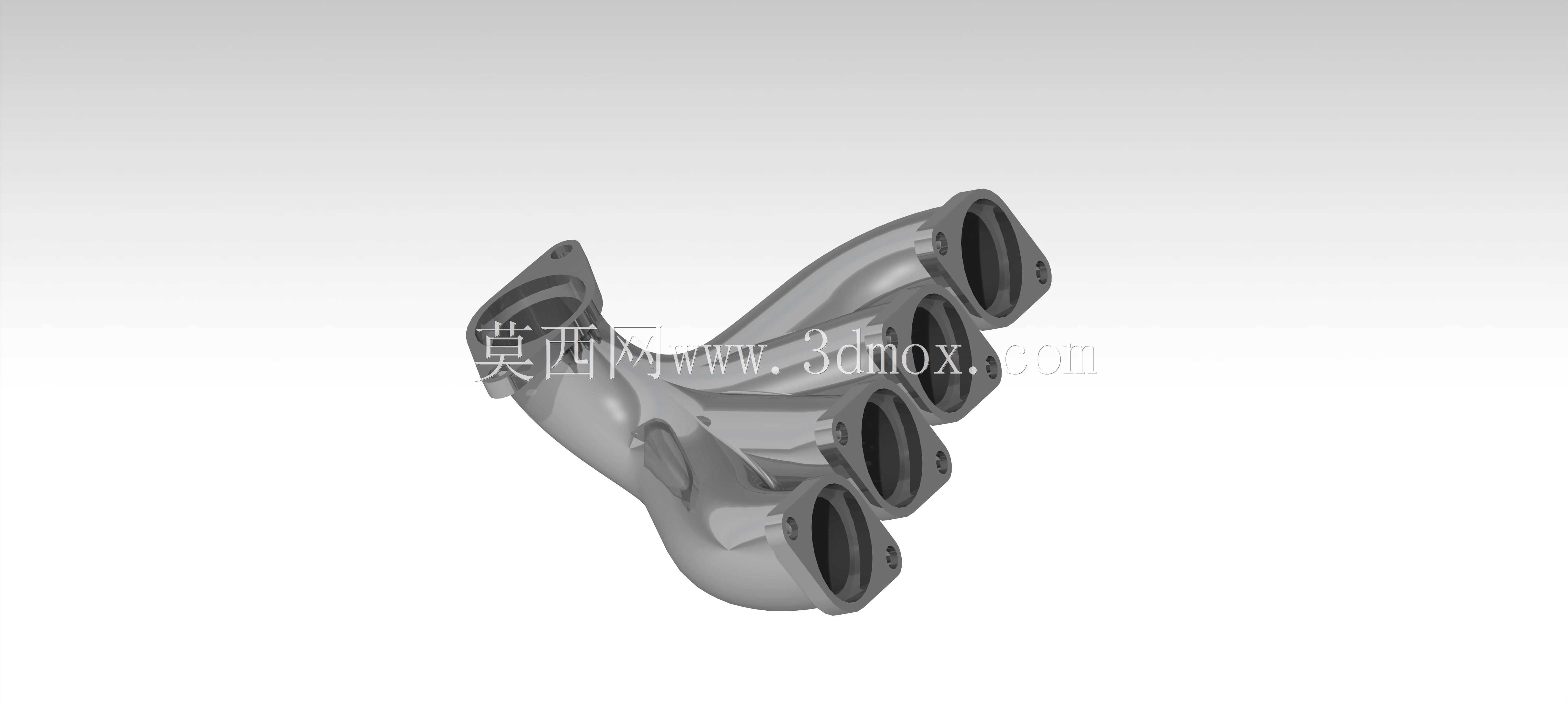

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、充气系数与动力输出表现。这款四缸机型配套的排气歧管采用等长分支的流线型结构设计，四个进气法兰端分别对应直列四缸发动机的各缸排气口，法兰面加工有密封定位结构，可与缸盖排气侧的安装面紧密贴合，避免高温高压排气泄漏。

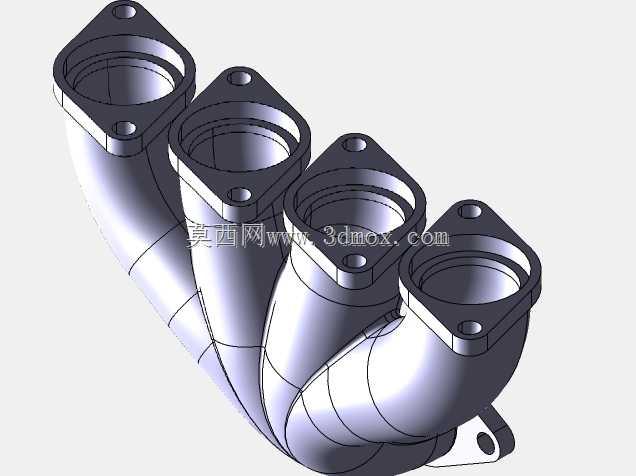

　　从实际应用场景来看，这类排气歧管多用于小排量直列四缸乘用车发动机，适配自然吸气或低增压的动力配置，工作环境长期处于600-900摄氏度的高温排气冲刷状态，因此建模过程中充分考虑了壁厚的均匀性设计，分支管路的过渡圆角均做了平滑处理，既可以减少排气气流的沿程阻力，也能避免局部应力集中导致的热疲劳开裂问题。四个分支管路最终汇聚到一个共同的出气端，出气端的法兰接口可直接连接三元催化器或涡轮增压器的进气侧，安装边界上，各分支的中心距严格匹配对应机型缸盖排气口的孔位间距，法兰面的螺栓孔位置公差控制在±0.1mm范围内，保证装配时的互换性。

　　设计思路上，没有采用传统的直角弯折管路结构，而是通过三维曲面扫掠成型各分支流道，让各缸排出的废气能够以更顺畅的路径汇入总管，减少各缸排气之间的干涉扰动，降低排气背压。实际台架测试中，这类流线型等长歧管相比普通铸铁弯折歧管，能够让发动机的中低转速扭矩输出提升5%-8%，同时排气脉冲的利用效率更高，有助于改善气缸的扫气效果。在安装空间的适配方面，歧管的整体轮廓充分避让了发动机舱内的周边部件，比如点火线圈、机油尺套管、冷却水管路等位置，分支管路的外侧预留了足够的隔热层安装空间，避免高温辐射影响周边橡胶件与电气元件的使用寿命。

　　从结构细节来看，每个进气法兰端都设计了加厚的安装凸台，凸台厚度比管路壁厚高出3mm，能够承受螺栓紧固时的压紧力，避免长期使用后法兰变形导致密封失效。管路的壁厚根据不同区域的工作温度做了差异化设计，靠近排气口的高温段壁厚稍厚，远离排气口的汇合段壁厚适当减薄，在保证结构强度的前提下尽可能降低部件自重，符合动力总成轻量化的设计趋势。流道内部的表面粗糙度要求控制在Ra6.3以下，减少气流摩擦阻力，建模过程中所有的流道曲面都做了连续性检查，不存在曲率突变的区域，避免高速排气流过时产生紊流噪音。

　　在实际装车匹配时，这款歧管的安装角度与缸盖排气面的倾斜角度完全契合，出气端的朝向能够适配不同车型的排气系统布置方案，不管是前置前驱车型的前排气管路走向，还是前置后驱车型的中央排气通道布局，都能通过调整出气端连接管的角度完成适配。此外，歧管上预留了氧传感器的安装凸台位置，凸台的螺纹规格与安装角度符合通用的车载氧传感器安装标准，不需要额外做改装即可完成传感器的装配，能够为发动机电控系统提供准确的排气氧浓度信号，保证空燃比控制精度。

　　对于三维建模从业者而言，这类歧管模型的核心难点在于多分支流道的曲面拼接与安装孔位的参数化匹配，建模时需要先确定各缸排气口的中心坐标，再根据排气脉冲的相位差设计各分支的长度，尽可能让各缸到出气端的管路长度差值控制在5%以内，保证各缸排气的背压一致性。同时还要考虑铸造工艺的拔模角度，所有的外壁面都设置了合理的拔模斜度，方便后续的铸造成型，避免出现倒扣结构导致脱模困难。模型的所有安装特征都做了参数化关联，后续如果需要适配不同排量的同系列机型，只需要调整分支管径与法兰孔位参数即可快速完成变型设计，大幅提升同系列产品的开发效率。
