绕线机用PE管导向翼结构

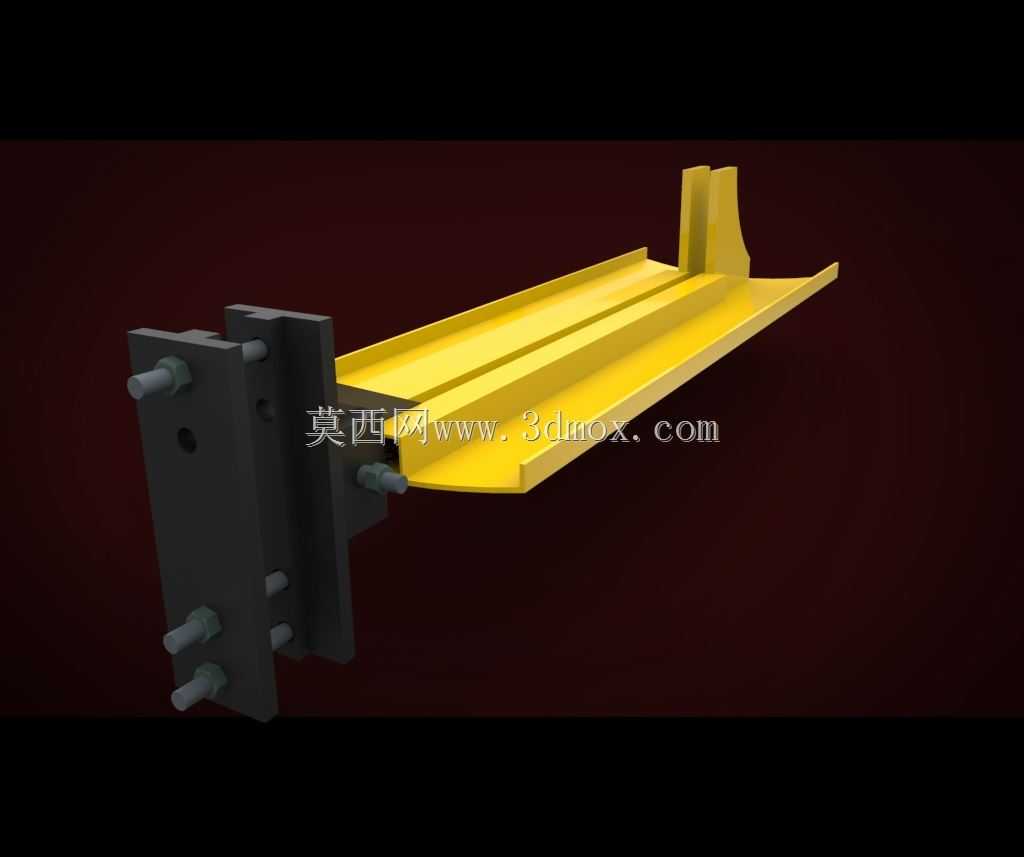

　　该结构件为绕线设备上的PE管导向承托部件，主要应用于线缆、管材类卷绕加工工序中，承担PE管输送过程中的导向、承托与限位作用，避免管材在高速卷绕过程中出现偏移、弯折、剐蹭等问题，保障卷绕作业的顺畅性与成品排布整齐度。从实际工况适配角度来看，这类导向翼通常安装在绕线机的排线架出料端，与排线往复机构同步动作，其安装基座采用多螺栓孔位的板式连接结构，可通过螺栓紧固在设备的移动滑台上，安装面预留的四个螺栓孔位适配常规M8规格紧固件，安装时可根据实际出料高度调整垫片厚度，匹配不同管径PE管的出料中心高度，基座与导向翼主体采用分体式装配结构，后期导向翼工作面出现磨损时可单独更换翼体部分，无需拆卸整个安装基座，降低设备维护成本。

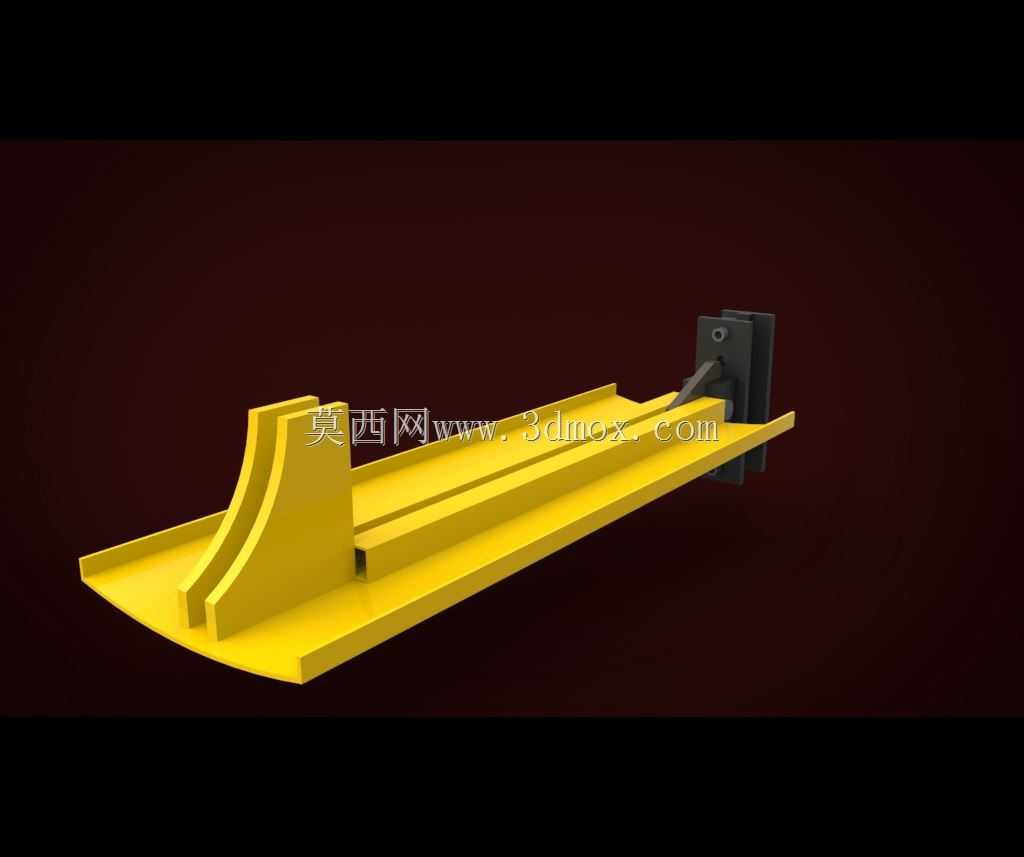

　　导向翼主体采用长槽式结构设计，槽体内腔宽度根据常用PE管外径设置合理间隙，槽体两侧的挡边高度刚好覆盖管材直径的三分之二，既能够限制管材横向窜动，又不会因挡边过高导致管材穿引、更换时操作不便，翼体末端做圆弧收边处理，避免尖锐棱边剐蹭PE管外壁造成管材表面划伤，影响成品外观质量。翼体靠近安装基座的位置设置有加强筋结构，连接位置做圆弧过渡，避免应力集中导致长期受管材侧向推力时出现根部断裂问题，整体结构的壁厚根据受力情况做差异化设计，安装基座部分厚度较大，保障连接刚性，翼体主体部分在保障结构强度的前提下适当减小壁厚，降低部件整体重量，减轻排线往复机构的负载。在实际生产场景中，这类导向翼需要适配不同线速度的卷绕工况，当卷绕速度较高时，

　　PE管在槽内滑动会产生一定摩擦，因此翼体的槽体内壁表面粗糙度需要控制在合理范围，既要降低摩擦阻力，又要避免过于光滑导致管材在换向时出现打滑错位。设计过程中需要重点考量翼体的伸出长度，伸出长度过短会导致导向距离不足，管材出料后容易出现甩动，伸出长度过长则会增加翼体的悬臂受力，长期使用容易出现形变，因此需要结合设备的排线行程、卷绕盘宽度来确定最优的伸出尺寸，保障导向行程覆盖整个排线往复范围。安装基座上的螺栓孔采用长圆孔设计，可在安装时微调导向翼的前后位置，适配不同规格卷绕盘的安装位置，无需重新加工安装孔位，提升部件的通用性。该结构没有复杂的曲面与特殊加工要求，常规机加工工艺即可完成生产，安装调试过程简单，不需要复杂的校准工序，

　　只需要保障槽体方向与管材出料方向平行，即可正常投入使用。在日常维护中，只需要定期检查槽体内壁的磨损情况，以及连接螺栓的紧固状态，当槽体磨损量超过1mm时及时更换翼体，即可保障导向精度，避免因部件磨损导致管材卷绕排布不齐的问题。这类导向结构除了应用在PE管卷绕设备上，也可经过尺寸调整后适配其他柔性管材、线缆的卷绕导向工序，通过调整槽体内腔宽度、挡边高度、翼体长度，即可适配不同规格的被导向工件，具备一定的通用适配性。
