锥柄定位传动阶梯轴结构设计

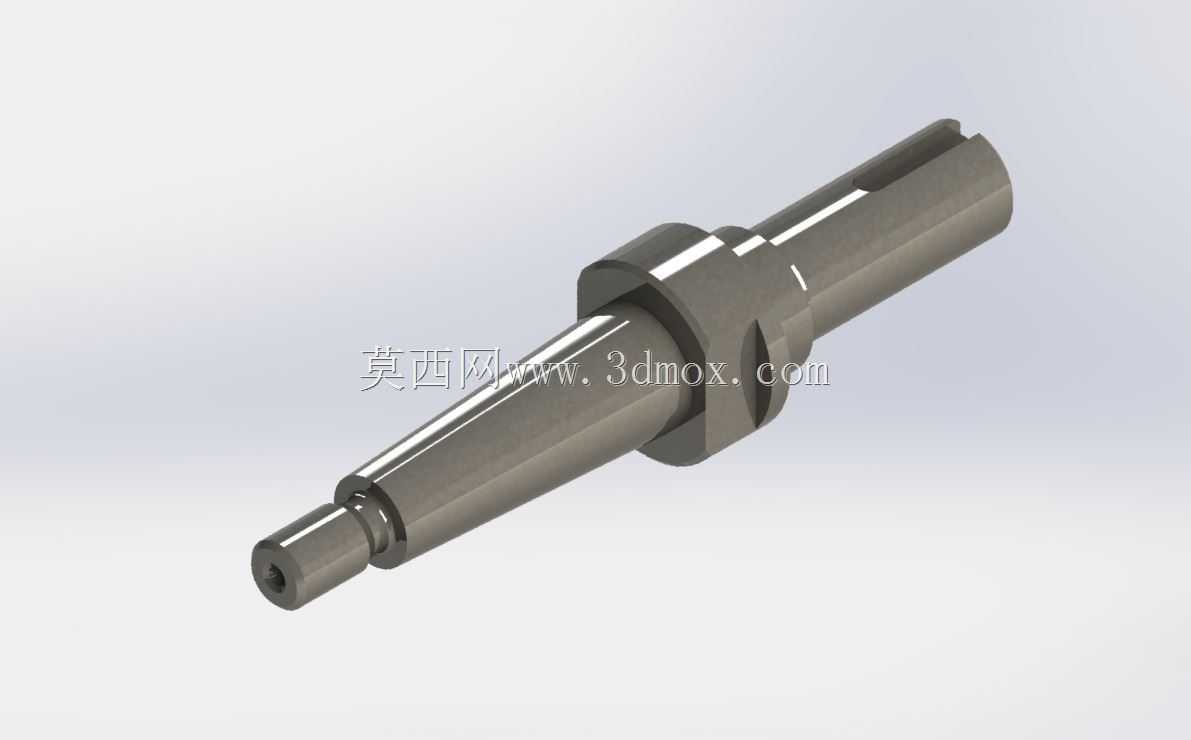

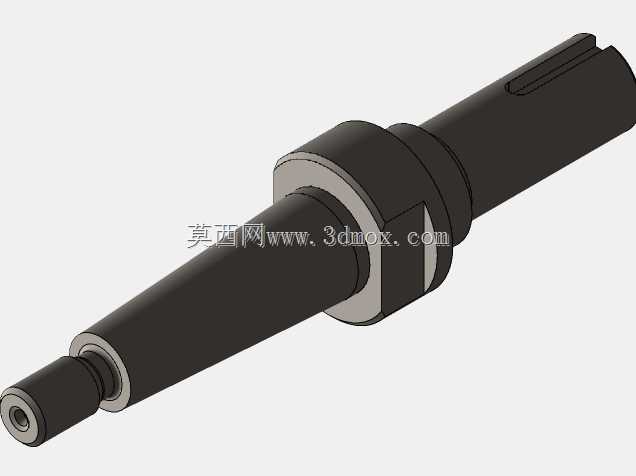

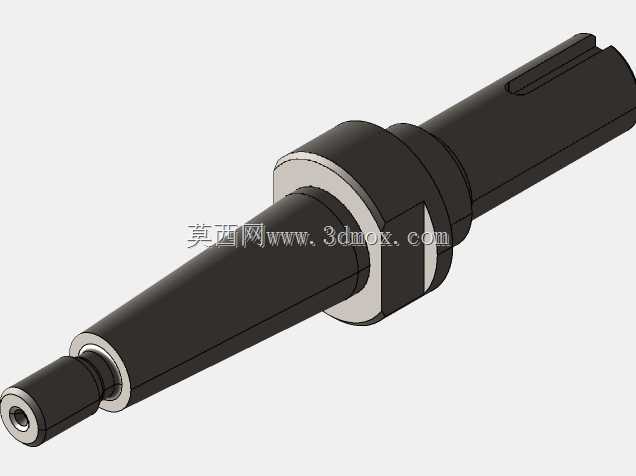

　　这类带锥段的阶梯轴结构，在工装夹具、小型传动模组以及精密检测设备的定位工位中应用十分广泛，不同于普通等直径光轴，其锥面结构自带定心导向属性，装配时无需额外调整同轴度，就能实现轴件与配套安装孔的自动对中，在频繁拆装的工装工位上，能大幅降低装配对位的辅助时间，减少反复装夹带来的定位误差。从结构功能拆分来看，轴端的小直径圆柱段主要用于安装配套的锁紧挡圈或者小型轴承，承担端部的径向限位作用，避免轴件在往复运动或者转动过程中出现轴向窜动；中间的莫氏锥度段是整个轴的核心功能段，锥度比例严格按照通用工装的锥孔配合标准设计，锥面的表面粗糙度控制在Ra0.8以内，保证与配套锥孔贴合时接触面积不低于85%，既可以传递额定扭矩，也能承受一定的轴向推力，

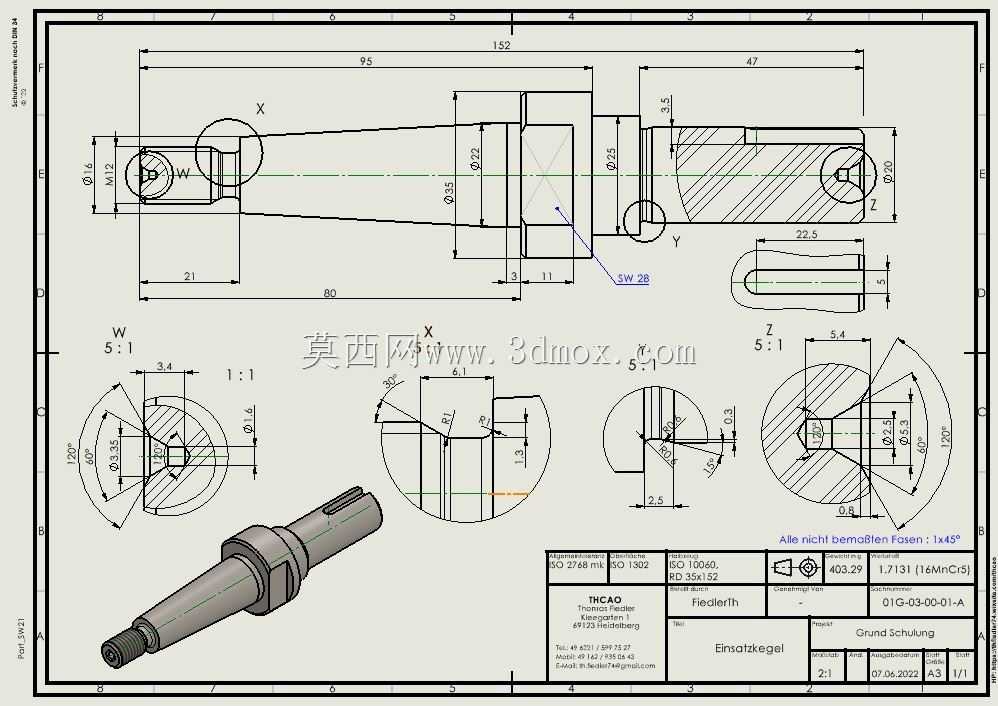

　　不会在负载作用下出现松脱打滑的问题。锥段后方的轴肩是整个轴的轴向定位基准，轴肩端面与轴线的垂直度公差控制在0.01mm以内，装配时该端面直接贴合安装座的基准面，能精准锁定轴的轴向安装位置，避免锥段插入过深或者过浅导致的配合失效。轴肩后方的长圆柱段是主要的传动配合段，表面按照公差配合要求做了精磨处理，可与直线轴承、滑动衬套或者传动齿轮配合，根据不同的应用场景，该段既可以做回转运动的扭矩传递，也可以做直线往复运动的导向承载。最末端的开槽结构是专门的防转设计，槽的宽度与配套的止动销尺寸匹配，当轴件做直线伸缩动作时，止动销嵌入槽内，可避免轴件在伸缩过程中发生周向转动，保证端部安装的执行元件始终保持固定的角度方位。在设计这类轴件时，

　　首先要根据实际负载计算各段轴径的最小安全尺寸，尤其是锥段与圆柱段衔接的过渡位置，要做R0.5-R1的圆角过渡，避免应力集中导致轴件在交变负载下出现断裂，所有轴段的同轴度公差要统一基准，以两端中心孔为加工基准，保证各段配合面的径向跳动控制在0.02mm以内，减少高速运转时的偏心振动。安装边界方面，这类轴的总长度要根据配套安装座的深度预留足够的伸缩余量，通常轴的最大直径要比安装孔的直径小0.02-0.03mm，保证装配时能顺利推入，锥段的配合长度要控制在锥孔总深度的80%左右，预留一定的压紧余量，避免锥面顶死导致无法锁紧。实际应用中，这类轴常出现在自动检测设备的探针驱动模组、小型工装的定位销组件、精密磨床的工件夹持轴等工位，

　　相比普通圆柱定位销，锥面结构的自锁性能更好，在承受侧向力时不会出现卡滞，拆装时只需松开端部的锁紧件就能轻松拔出，维护更换十分方便。在选材上，这类轴通常采用40Cr调质处理，表面硬度达到HRC28-32，配合面做高频淬火处理提升耐磨性，长期往复运动也不会出现表面拉毛的问题，对于有防腐要求的应用场景，也可以选用不锈钢材质做钝化处理，适应潮湿或者有腐蚀性介质的工作环境。建模过程中要注意各段衔接处的圆角、退刀槽等工艺结构的还原，不能只做光顺的阶梯衔接，要符合实际机加工的工艺要求，比如螺纹段的退刀槽宽度、磨削段的越程槽尺寸，都要按照机械加工手册的标准值设置，避免设计出的模型无法直接用于生产加工。
