台式机内置扬声器固定安装框架结构

　　在台式计算机的机箱内部声学组件设计中，扬声器固定框架是衔接发声单元与机箱壳体的核心承载结构，这类部件的设计合理性直接影响单元安装稳定性、声波传导效率以及长期使用的结构可靠性。不同于外露式音箱的箱体结构，内置扬声器框架需要适配机箱内部局促的安装空间，同时兼顾电磁屏蔽、散热避让、振动缓冲等多重工程需求，很多初入结构设计领域的工程师容易忽略这类小部件的细节设计，导致装机后出现单元松动、共振异响、声波被遮挡闷堵等实际问题。

　　从实际应用场景来看，这类框架主要适配标准ATX、MATX机箱的前置或侧置发声单元安装位，部分紧凑型ITX机箱也会采用同类结构做定制化尺寸调整。框架的核心功能首先是为扬声器单元提供精准的定位基准，确保单元发声面与机箱面板的出声孔位完全对齐，避免出现声波偏移导致的音量衰减、声场偏移问题；其次是承载单元自身重量，在设备运输、移动过程中承受振动冲击，避免单元引脚脱焊、接线松脱等故障；另外框架上的镂空结构需要平衡透声率与结构强度，不能为了追求透声过度削减材料厚度导致框架形变，也不能保留过多实体结构遮挡声波传递路径。

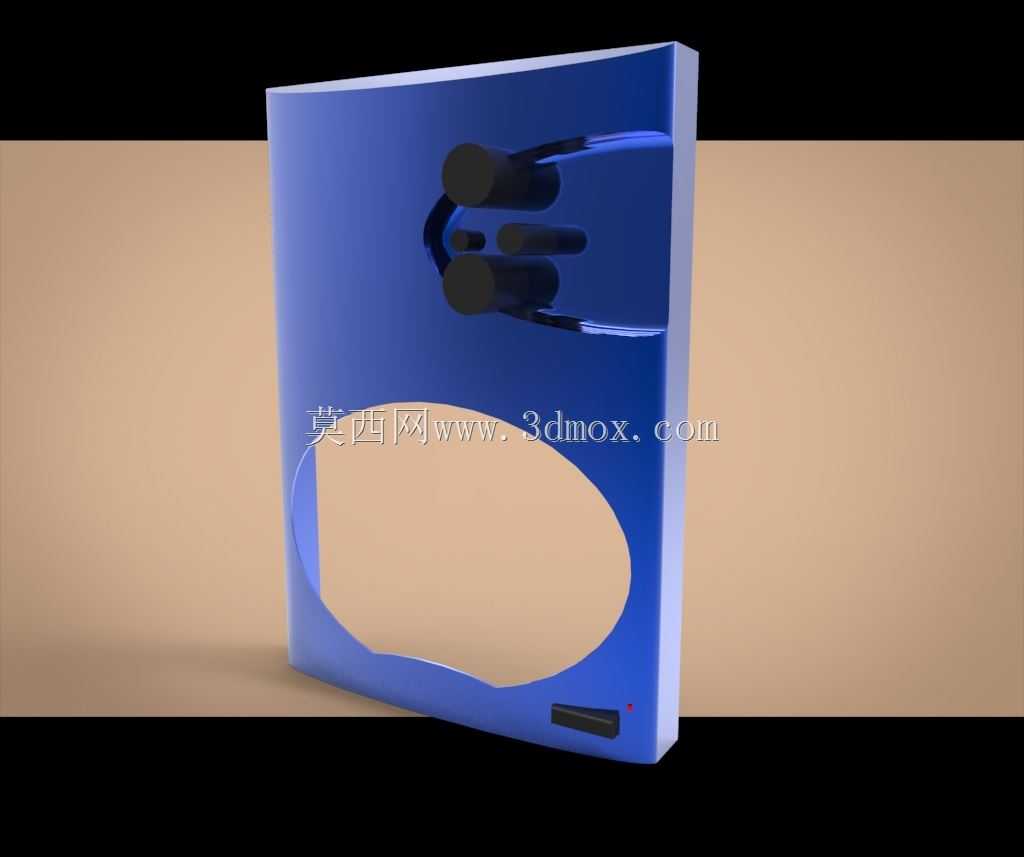

　　设计这类框架时，首先要确定安装边界尺寸：常规适配2.5英寸内置扬声器的框架，整体外轮廓尺寸通常控制在120mm*100mm范围内，厚度根据机箱内部预留空间调整，多数场景下厚度不超过8mm，避免挤占硬盘、走线的内部空间。框架上的单元安装位采用下沉式台阶设计，台阶深度与扬声器单元的边缘厚度匹配，确保单元装入后发声面与框架表面齐平，不会出现突出或凹陷的情况；安装位周围设置3个均匀分布的卡扣柱，卡扣的过盈量控制在0.2-0.3mm之间，既可以保证徒手按压即可完成单元装配，又能在长期振动环境下不会出现松脱，相比螺丝固定的方案，卡扣结构不需要额外预留螺丝柱空间，装配效率更高，也不会出现螺丝滑牙的问题。

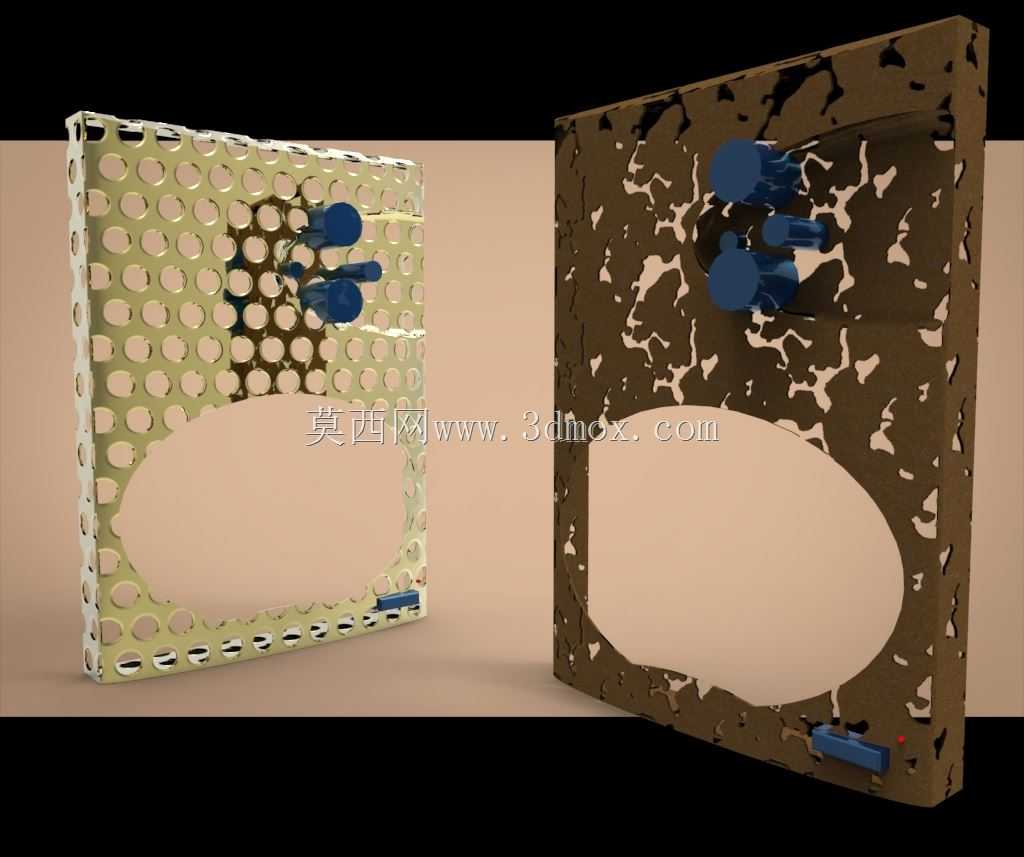

　　框架主体的镂空区域采用阵列式圆孔设计，圆孔直径统一为5mm，孔间距保持3mm，这种均匀排布的孔位一方面可以保证90%以上的透声面积，让扬声器发出的中低频声波可以无遮挡传递到机箱外部，另一方面均匀的孔位分布可以让框架整体的结构应力均匀分散，不会出现局部应力集中导致的形变问题。在框架与机箱壳体接触的边缘位置，预留0.5mm深的缓冲胶条粘贴槽，装配时粘贴1mm厚的PORON缓冲泡棉，既可以填充框架与机箱之间的装配间隙，避免金属框架与机箱钣金直接接触产生振动异响，又可以起到密封作用，减少声波从框架边缘缝隙泄露导致的低频损失。

　　框架上的定位结构采用两侧对称的弹性卡爪设计，卡爪的伸出长度为4mm，卡爪顶端设置1mm高的定位凸点，安装时对准机箱上的对应卡槽推入即可完成固定，不需要额外螺丝固定，拆卸时只需要按压卡爪即可将框架整体取出，方便后期维护更换扬声器单元。在框架靠近机箱内部的一侧，设置两个小型的走线卡扣，用于固定扬声器的连接导线，避免导线散乱搭在散热风扇、主板散热片等部件上，被风扇卷入或者长期高温烘烤导致线材老化破损。

　　设计过程中需要重点避让机箱内部的其他组件：框架的右上角位置做斜切避让处理，避开前置USB接口的接线端子；框架底部预留3mm的间隙，避开机箱前面板的LED灯条走线槽；框架背面的卡扣柱高度控制在2mm以内，避免顶住后方的硬盘架结构。材料选择上通常采用0.8mm厚的冷轧钢板做冲压成型，表面做哑光黑色喷塑处理，既可以保证足够的结构强度，又能起到一定的电磁屏蔽作用，避免扬声器的磁体干扰主板上的敏感电子元件；部分轻量化设计的机型也会采用ABS+PC混合注塑的框架，重量更轻，不会产生金属共振问题，但是结构强度相比钣金件稍差，需要在框架边缘增加加强筋结构提升刚性。

　　很多工程师在设计这类框架时容易走入两个误区：一是过度追求轻量化把框架做的过薄，或者镂空面积过大，导致框架安装后出现轻微形变，单元安装后受力不均，长期使用后振膜偏移出现破音；二是忽略透声孔的排布，把孔位做的大小不一或者间距不均，导致声波通过孔位时产生衍射，出现音质发闷、高频刺耳的问题。实际建模过程中需要先确认所选扬声器单元的实际安装尺寸、磁体直径、接线位置，再反向推导框架的各个结构尺寸，不能直接套用通用模型做简单缩放，否则很容易出现装配干涉的问题。另外框架的所有边缘都要做卷边或者圆角处理，避免钣金锐边划伤安装人员的手部，也避免割破扬声器的连接导线。
