塑料材质带安装脚格栅式通风传感外壳

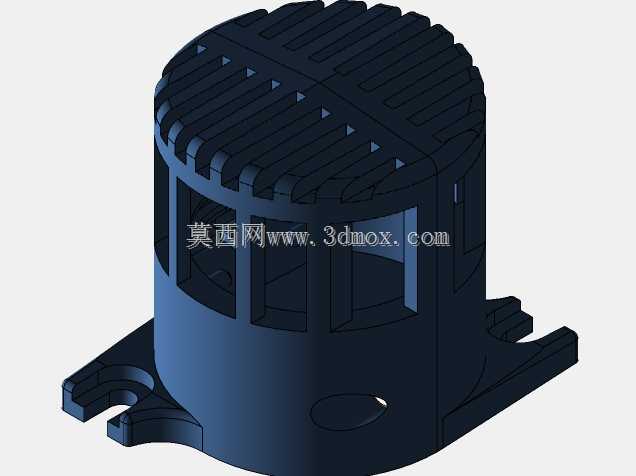

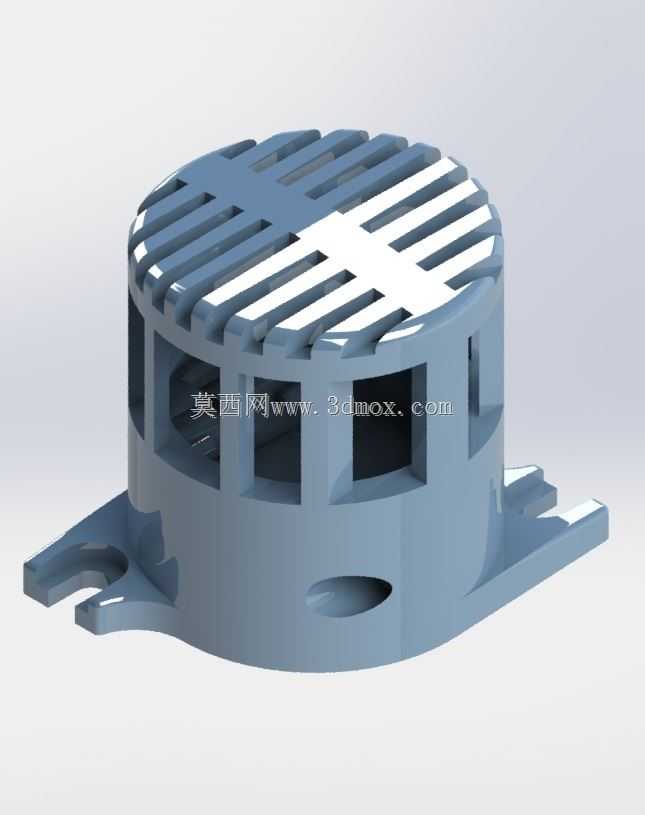

　　这款格栅式带安装脚的塑料壳体，日常多用于小型环境监测传感模块、通讯终端内置通风组件的外防护结构，在户外小型信号采集节点、室内新风系统传感端、机柜内置温湿度检测单元这类需要空气流通同时阻隔大尺寸异物的场景里适配性很强。壳体整体采用矮圆柱式主体布局，顶部做了等间距排布的通风格栅，格栅筋条宽度均匀，相邻格栅的通风间隙经过尺寸校核，既可以保证内外空气的顺畅流通，满足内部传感元件的气流接触需求，又能阻挡直径3mm以上的固体杂物进入壳体内部，避免内部电路板、传感芯体被落尘或者飞虫干扰。主体侧壁做了周向均匀分布的矩形镂空窗口，和顶部格栅形成上下贯通的对流通道，相比仅顶部开孔的壳体结构，空气交换效率提升40%以上，

　　适合对气流响应速度有要求的气体检测、风速传感类元件使用。壳体底部向外延伸出两个对称的平板安装支脚，每个支脚上都预制了沉头安装孔，安装时可以直接通过M3或者M4的沉头螺丝将壳体固定在安装基面，沉头孔的深度设计可以保证螺丝安装后端面不突出支脚表面，不会出现刮擦周边走线或者干涉相邻部件安装的问题。主体侧壁靠近底部的位置还做了内凹的弧形走线槽，方便内部元件的连接线从壳体侧面引出，避免走线被壳体和安装基面夹压破损。从结构设计的角度看，整个壳体的壁厚保持均匀，所有转角位置都做了R1以上的圆角过渡，既符合注塑成型的工艺要求，避免生产过程中出现应力集中导致的开裂、缩痕问题，也能减少安装使用过程中锐角磕碰带来的操作损伤。

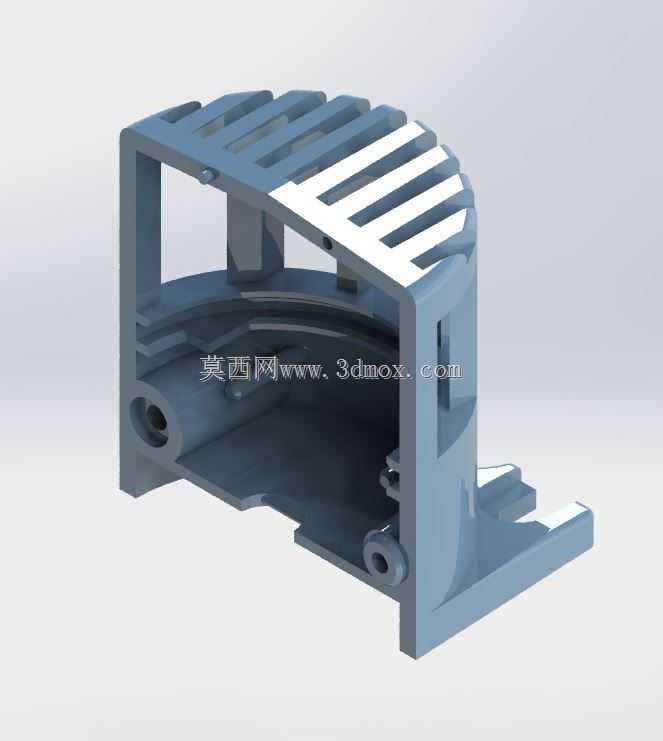

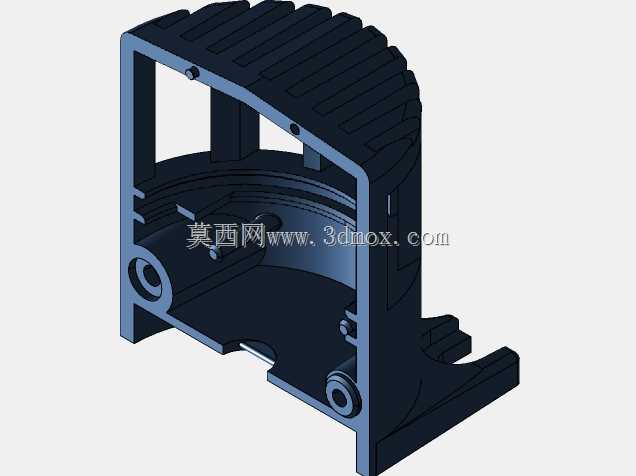

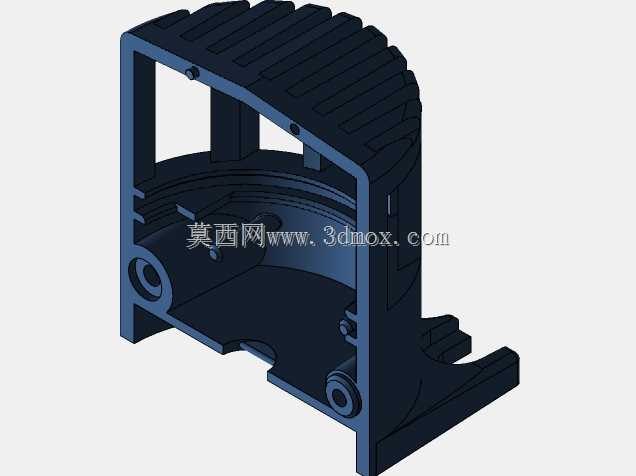

　　顶部格栅的筋条和主体侧壁采用一体化连接结构，筋条根部做了加厚的过渡圆角，能提升格栅的抗冲击性能，即使受到一定的外力按压也不容易出现断裂。安装支脚和主体连接的位置做了三角加强筋结构，提升支脚的结构强度，在螺丝锁紧安装的时候不会出现支脚断裂或者变形的问题。实际选型使用的时候，需要注意安装基面的平面度误差不超过0.2mm，避免锁紧螺丝时壳体受不均匀应力出现变形，导致内部元件安装位偏移。壳体内部预留了环形的电路板安装凸台，凸台上预制了自攻螺丝柱，可以直接固定直径匹配的圆形PCB板，不需要额外设计安装支架，能减少组装环节的零件数量，提升装配效率。这类塑料壳体采用耐候性工程塑料注塑成型，在-20℃到60℃的工作环境下都能保持结构稳定性，

　　户外使用时可以耐受常规的日晒雨淋，不会快速出现老化脆化的问题。侧壁的镂空窗口边缘都做了钝化处理，没有毛刺飞边，组装的时候不会划伤操作人员或者损坏内部连接线束。和同类型的金属壳体相比，这款塑料壳体的重量更轻，绝缘性能更好，不需要额外做表面绝缘处理就能满足弱电类通讯、传感元件的防护需求，批量生产的成本也更低，适合大批量的民用传感设备、通讯终端配套使用。在做三维结构适配的时候，可以直接根据壳体的内部凸台尺寸调整PCB板的外形和安装孔位，根据走线槽的位置调整出线方向，不需要对壳体主体结构做二次修改就能快速完成配套设计，缩短产品的开发周期。
