通讯设备用回转支撑心轴结构设计

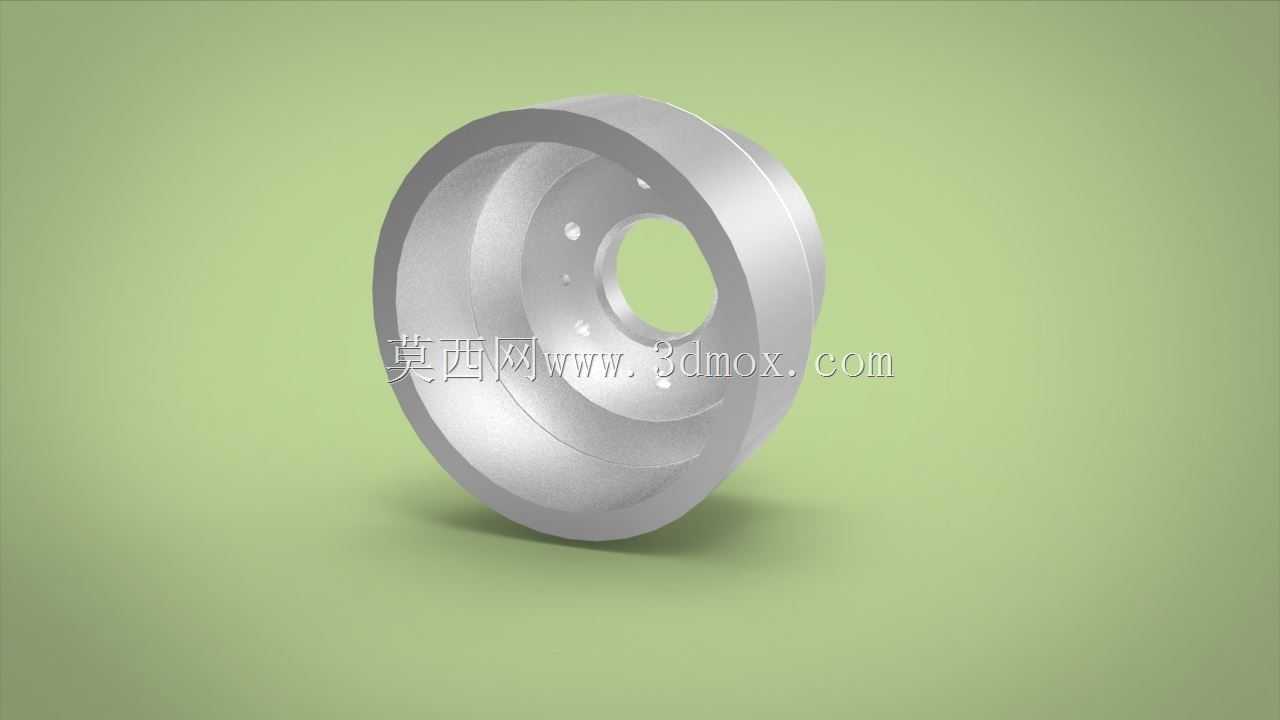

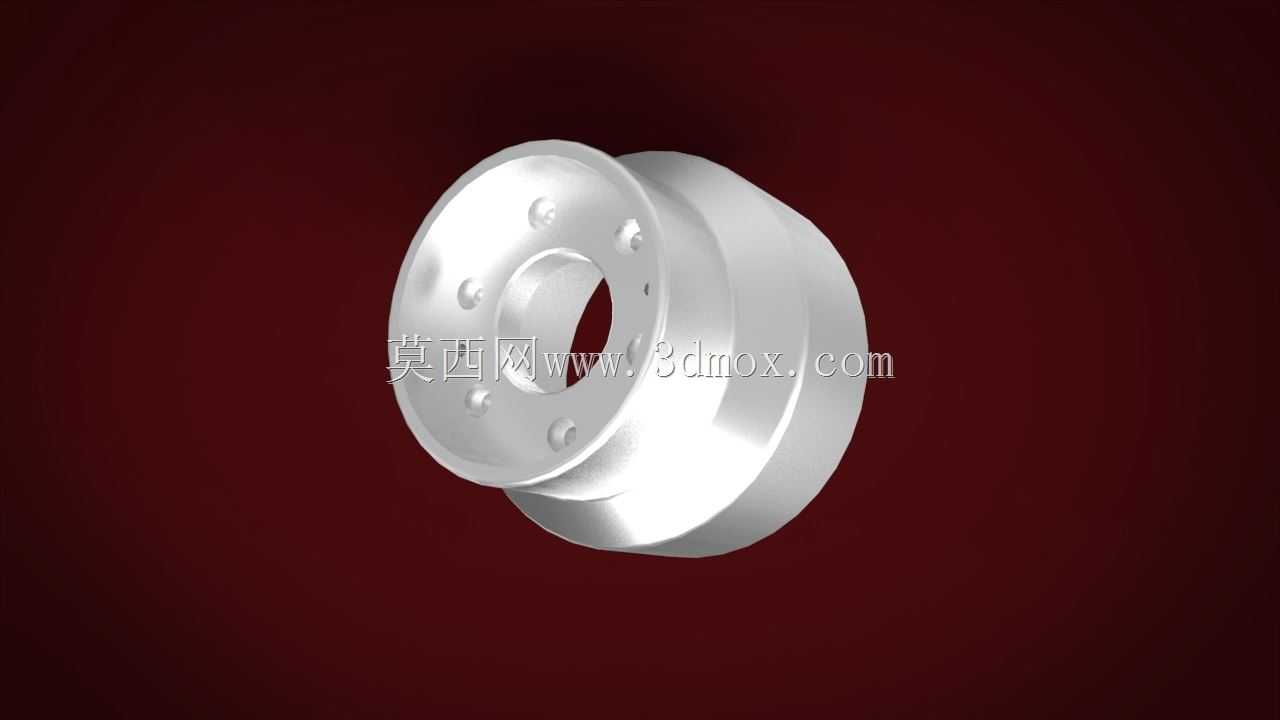

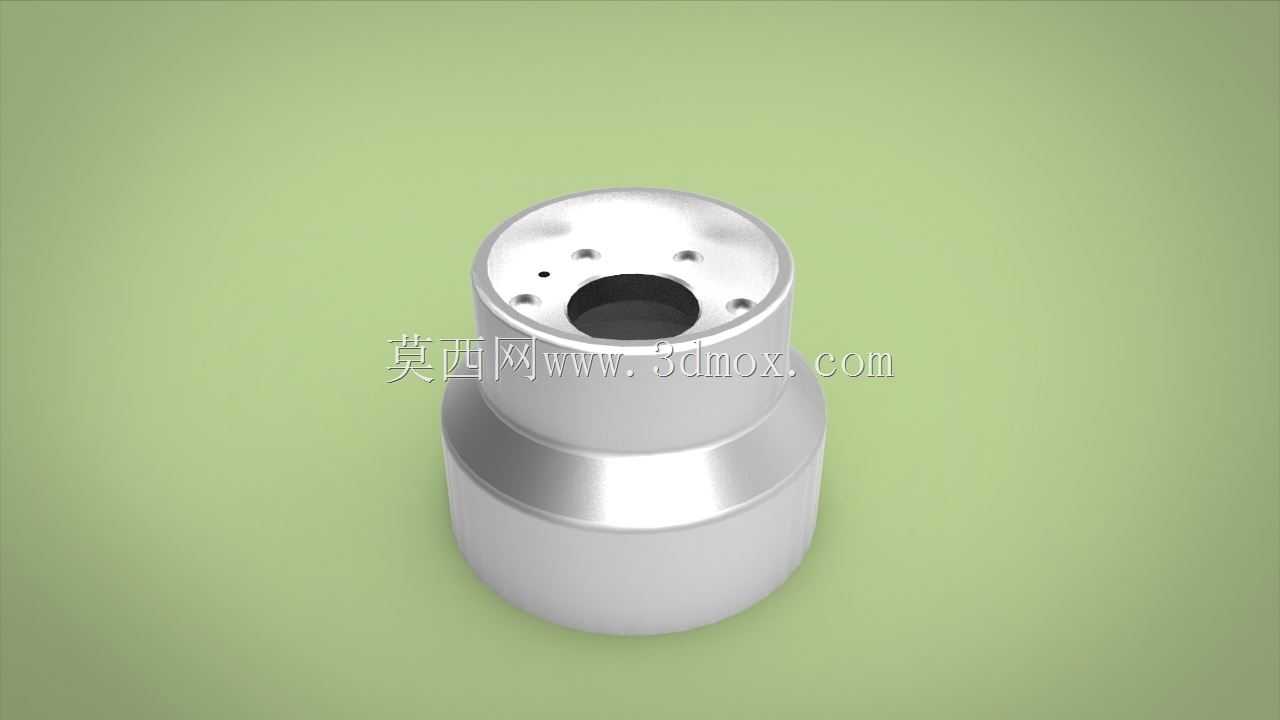

　　这款心轴构件主要应用在小型通讯终端设备的内部回转支撑场景，常见于手持通讯设备、便携通讯基站附件的转动连接部位，承担转动副的径向载荷承载与回转定心作用，区别于普通传动轴的扭矩传递功能，该心轴在实际工况中主要承受径向的支撑压力，仅在设备翻盖、天线转动等小角度回转动作中提供稳定的回转基准，不会承担大扭矩的动力传输任务。从结构设计逻辑来看，整体采用盘式带孔回转体构型，外侧为阶梯式圆柱面，不同直径的台阶面分别适配不同的安装配合公差，大直径端面作为轴向定位基准，贴合设备壳体的安装止口，保证装配后轴向窜动量控制在0.02mm以内，满足通讯设备内部精密构件的装配精度要求。中部的通孔为走线通道，可容纳通讯射频线、供电排线穿过，

　　避免回转过程中线路出现弯折磨损，孔口位置做了R0.5的圆角过渡，消除锐边对线路外皮的切割风险，这一细节是针对通讯设备内部走线需求专门做的结构优化，区别于普通工业心轴的实心或小通孔设计。外圆面上均匀分布的多个小孔为安装固定孔，可通过微型螺钉与外部回转构件锁紧，孔位的位置度公差控制在0.03mm，保证装配后回转构件与心轴的同轴度，避免转动过程中出现偏心晃动，影响通讯设备的信号接收稳定性或是翻盖结构的开合手感。从安装边界来看，该心轴的最大外圆直径适配通讯设备内部直径45mm的安装腔，轴向总厚度控制在18mm，可嵌入超薄型通讯设备的壳体夹层中，不会占用过多的内部空间，为电池、主板等核心元器件预留足够的布置空间。

　　材质选用方面默认适配常用的铝合金6061-T6工况，表面做硬质阳极氧化处理，既保证足够的结构强度，承受日常使用中的跌落冲击载荷，又能控制零件自重，满足便携通讯设备的轻量化设计要求，若应用在工业级固定通讯设备场景，也可替换为不锈钢材质提升耐磨性能与抗腐蚀能力。在实际装配过程中，心轴的小直径外圆与设备壳体上的安装孔采用间隙配合，配合公差选H7/g6，保证回转过程中无卡滞，大直径台阶面与壳体止口采用过渡配合，保证定位精度，安装孔与螺钉的配合预留0.1mm的装配间隙，方便生产线上的快速组装，降低装配对位难度。针对通讯设备常见的跌落、振动工况，心轴的台阶过渡位置均做了圆角强化处理，避免应力集中导致的断裂失效，经过1.5米高度跌落的仿真验证，

　　该结构在常见的边角冲击工况下不会出现裂纹或变形，满足消费类通讯设备的可靠性测试标准。在回转阻尼适配方面，心轴的外圆面粗糙度控制在Ra1.6，可直接与阻尼硅胶圈配合，实现转动过程中的均匀阻尼感，无需额外加装阻尼构件，简化设备的整体结构，减少零件数量，降低生产装配成本。
