商用绞肉机输送挤压螺杆结构设计

　　作为食品加工机械里的核心输送挤压部件，这款绞肉螺杆的设计直接决定了商用绞肉设备的出料效率、肉料破碎均匀度以及运行稳定性，很多刚接触食品机械设计的工程师容易把这类螺杆等同于普通输送绞龙，实际上二者的工况需求、结构细节差异极大。从实际应用场景来看，这类螺杆主要适配台式、立式商用绞肉机，覆盖生鲜肉铺、肉制品加工厂、中央厨房等场景，工作时需要完成肉料的向前推送、挤压致密、配合孔板与铰刀完成切碎的全流程，和普通散料输送绞龙只负责移动物料的功能有本质区别。

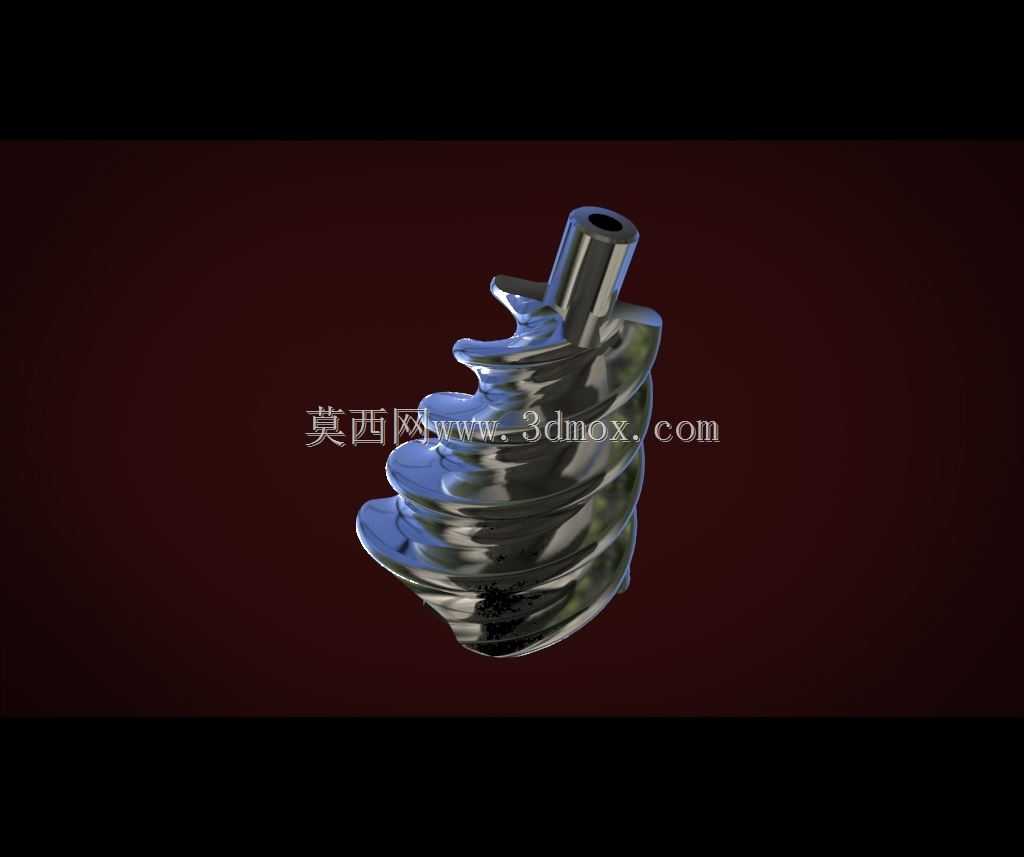

　　从结构设计思路来看，这款螺杆采用变螺距、变根径的螺旋结构设计，进料段的螺距更大、根径更小，目的是在进料口位置留出更大的容料空间，避免大块分割后的肉块卡滞在进料仓与螺杆的衔接位置，很多小厂做的同类型螺杆容易出现进料卡料、需要人工反复压料的问题，本质就是进料段的容料空间设计不足，螺距选取过小，肉块进入后无法被螺旋齿顺利咬合带入。往出料端方向，螺杆的螺距逐步收窄，根径逐步增大，这个渐变结构是为了在推送过程中逐步对肉料施加挤压力，把肉料间隙里的空气排出，让肉料质地更致密，同时保证肉料能以均匀的压力推向出料端的铰刀与孔板，避免出现出料忽快忽慢、肉粒粗细不均的情况。

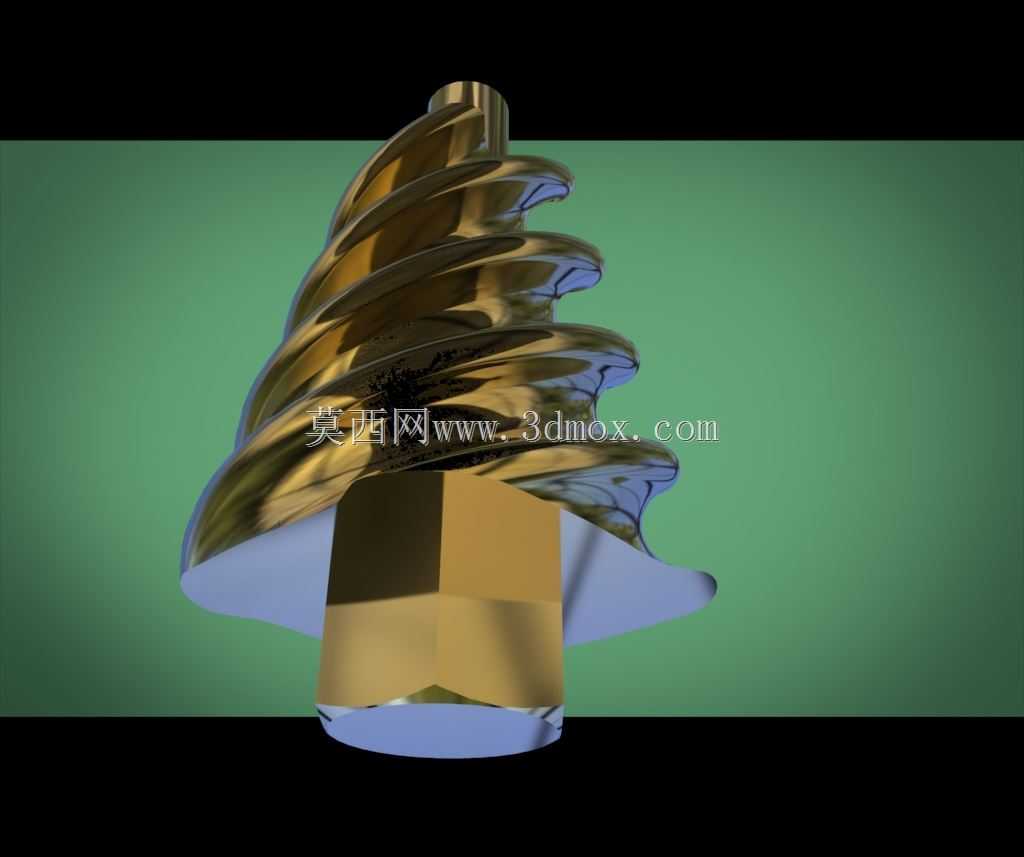

　　螺杆的头部采用多棱面的定位结构，这个位置是和铰刀配合的安装位，设计时特意做了非圆的截面结构，目的是传递扭矩时避免铰刀和螺杆之间出现相对滑转，很多家用小绞肉机用圆孔加销钉的定位方式，在处理带筋腱的肉料时，销钉很容易被剪断，而这种多棱面的配合结构，接触面积更大，扭矩传递更均匀，能承受更大的负载，适配商用设备长时间连续作业的需求。螺杆的尾部是和设备传动输出轴连接的安装端，设计时做了同轴的定位轴颈，安装时这个轴颈会插入传动箱的轴承位，保证螺杆转动时的同轴度，避免转动过程中出现径向跳动，一旦径向跳动量超过0.1mm，螺杆的螺旋齿就会和绞肉腔内壁发生摩擦，不仅会增大运行噪音、加快部件磨损，严重时还会磨下金属碎屑混入肉料，引发食品安全问题。

　　从安装边界尺寸来看，这款螺杆的整体长度适配6号规格的绞肉腔体，螺旋段的最大外径和腔体内壁的间隙控制在1mm到1.5mm之间，这个间隙值是经过多轮测试确定的——间隙过小的话，肉料里的细小筋膜很容易卡在螺旋齿和腔壁之间，造成螺杆抱死、电机过载；间隙过大的话，肉料会在间隙里出现反流，无法形成稳定的向前推送压力，导致出料效率下降，甚至出现肉料在腔体内反复摩擦升温，影响肉料的新鲜度。螺旋齿的齿面做了圆滑过渡处理，没有尖锐的棱角，一方面是避免齿面刮扯肉料的纤维，导致肉料过度破碎成糜状，影响不同产品的颗粒度需求，另一方面圆滑的齿面不容易残留肉屑，日常设备拆解清洗时更方便，符合食品加工设备的卫生设计要求。

　　在材质适配的设计考量上，这个螺杆的结构完全适配食品级304不锈钢的铸造或机加工工艺，螺旋齿的表面粗糙度要求达到Ra1.6以下，降低肉料在齿面的粘附力，减少运行阻力。设计时还特意在螺杆出料端的端面做了和铰刀贴合的平整止推面，工作时螺杆受到肉料的反向推力会把铰刀压紧在孔板端面上，保证铰刀刃口和孔板的贴合间隙，这个间隙如果过大，肉料就会被挤压从缝隙里挤出，无法被铰刀有效切断，出现肉料连刀、出料不成型的问题。很多维修人员在更换绞肉机配件时容易忽略螺杆止推面的磨损情况，当止推面磨损出凹坑后，哪怕更换全新的铰刀和孔板，绞肉效果依然很差，本质就是这个位置的磨损导致铰刀和孔板无法紧密贴合。

　　另外，这款螺杆的螺旋升角是沿着输送方向逐步变化的，进料段的螺旋升角更大，便于咬合带入肉块，中段升角适中，保证推送的稳定性，出料段升角更小，增大挤压力，这种渐变升角的设计比等升角螺杆的出料均匀性提升30%以上，同时运行时的电机负载波动更小，能降低传动部件的冲击损耗，延长设备的整体使用寿命。在做三维建模时，螺旋齿的曲面需要做连续的曲率检查，避免出现曲面褶皱、拐点，否则加工出来的螺杆在运行时会出现肉料受力不均，局部堆积的问题，建模时还要注意根径和螺旋齿面的过渡圆角，圆角半径不能小于2mm，避免应力集中，因为商用绞肉机经常会处理带少量软骨的肉料，负载波动大，应力集中的位置很容易在长期交变载荷下出现断裂。
