可调式导向定位工装夹具结构设计

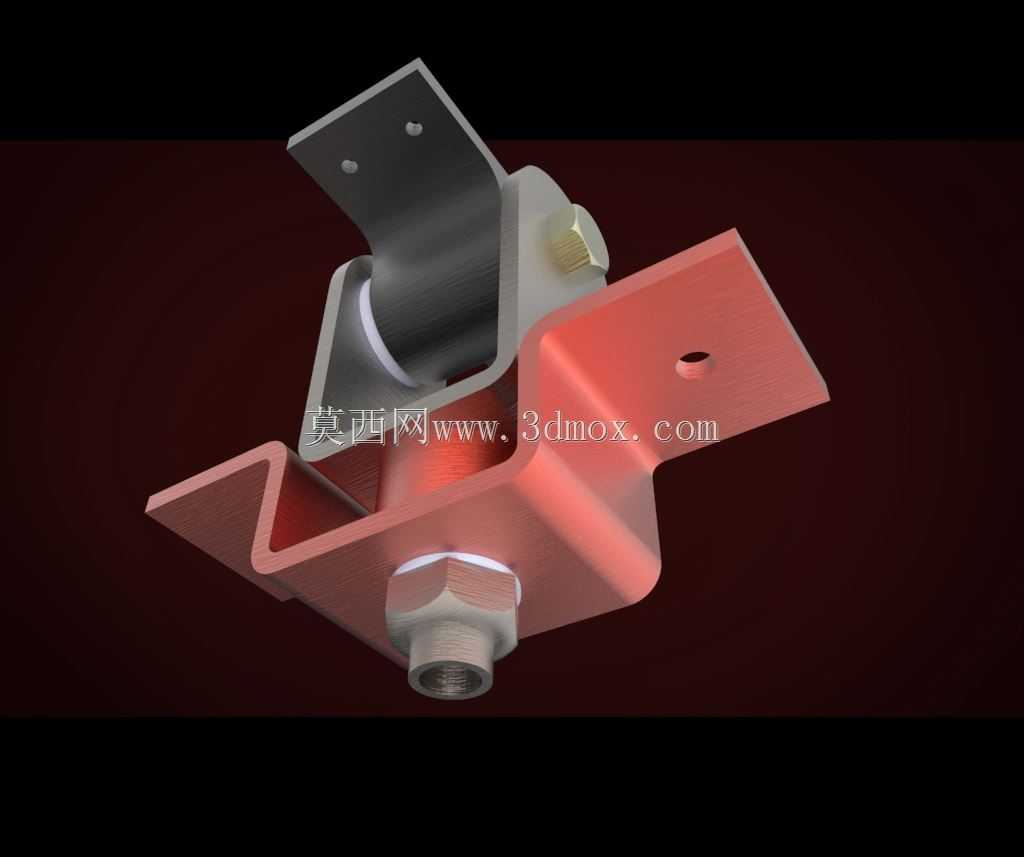

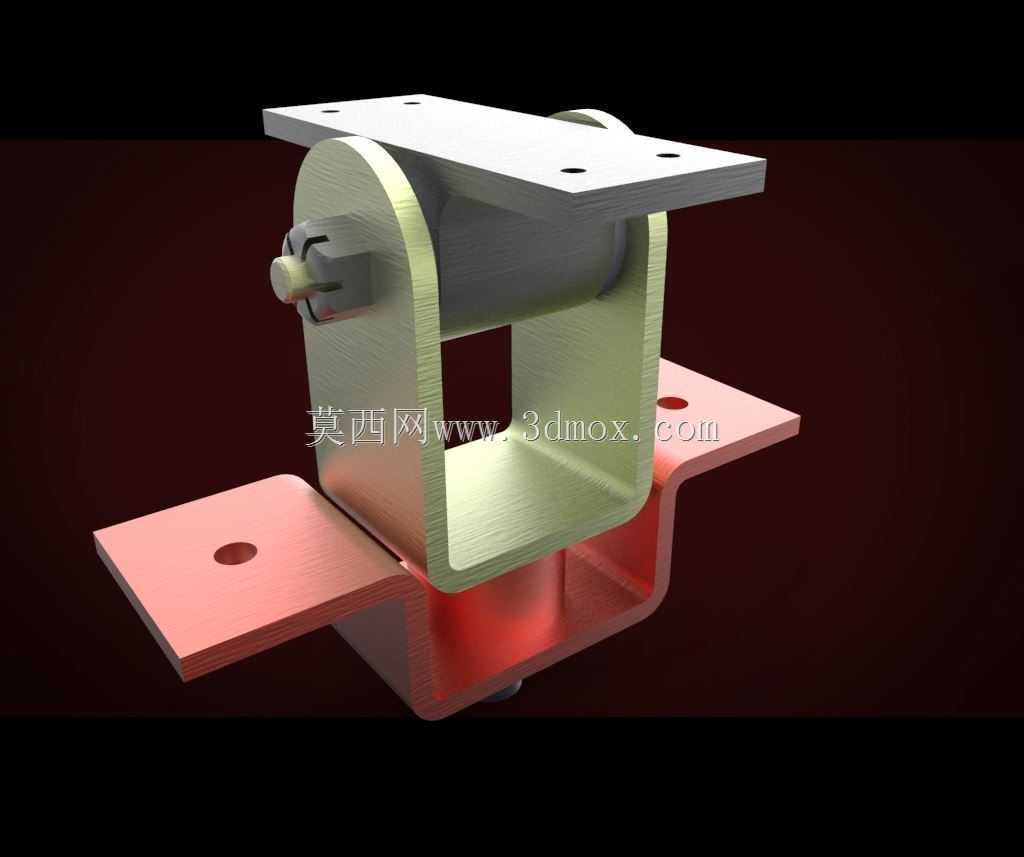

　　在自动化产线的物料输送、工位定位以及小型执行机构的安装场景中，这类导向夹具的应用覆盖了从3C电子组装到小型五金件加工的多个工位环节，核心作用是为需要做直线往复动作、或是需要限定摆动行程的部件提供稳定的支撑与运动导向，避免执行端在动作过程中出现偏摆、窜动，进而影响工位加工或装配的精度。从结构组成来看，该夹具分为上下两个安装基准面，上部的平板支座带有四个均布的安装孔，用于固定需要被导向的功能部件，比如小型气缸的缸体、直线滑轨的滑块端、或是检测传感器的安装支架；下部的Z型折弯安装板带有两个对称的腰型安装孔，可适配不同孔距的设备机架安装面，安装时能沿腰型孔方向微调整体位置，补偿机架加工带来的孔位误差，降低现场安装的配作难度。

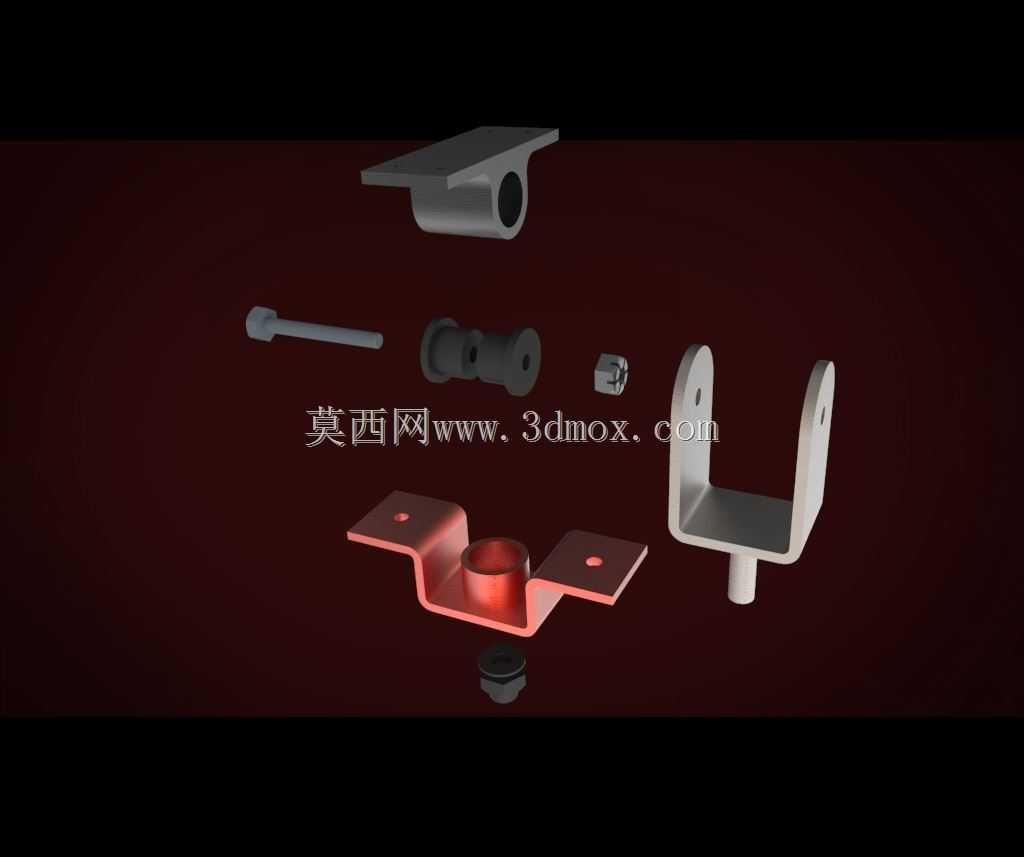

　　中间的U型支撑座是整个夹具的核心承力结构，两侧立板的同轴孔用于穿装铰接销轴，销轴端部采用开槽螺母配合开口销的防松结构，既可以让上部安装板绕销轴做小角度的摆动调整，也能在调整到位后通过锁紧螺母固定铰接点的阻尼，让上部构件保持在设定的角度位置，适配不同倾斜角度的安装需求。设计时需要重点考量几个边界参数：首先是铰接孔的同轴度公差，两侧立板的孔位同轴度需要控制在0.02mm以内，否则穿装销轴后会出现卡滞，导致上部构件摆动不畅，长期使用还会出现销轴偏磨的问题；其次是上下安装板的平面度要求，安装面的平面度公差需要控制在0.05mm以内，保证被固定的部件与安装基准面贴合紧密，不会因为安装面不平导致部件固定后出现内应力，影响动作精度。

　　从安装边界来看，下部Z型安装板的折弯高度决定了上部构件的最低安装高度，设计时预留了足够的下部空间，可避让安装面上的凸起结构、走线槽或是小型传感器，不需要额外加高垫块就能完成安装；上部安装板的孔位采用行业通用的安装孔距，可直接适配市面上多数小型气动元件、直线导向件的安装尺寸，不需要额外做转接板，减少现场改装的工作量。在实际工况使用中，这类夹具常被用在产品分拣工位的导向料道支撑、点胶工位的针头角度调整支架、或是小型工件移栽机构的摆动导向座，相比一体式的固定支座，这种带铰接调整结构的导向夹具不需要重新加工安装孔就能完成角度与位置的微调，在小批量多品种的柔性产线中适配性更强，能大幅缩短产线换型时的工装调整时间。结构选材上，

　　支撑座部分采用6061铝合金做硬质阳极氧化处理，在保证结构强度的同时降低整体重量，安装板部分采用冷轧钢板镀锌处理，提升耐磨与防锈性能，铰接销轴采用45号钢调质处理，表面硬度达到HRC28-32，保证长期铰接转动不会出现过度磨损，延长工装的使用寿命。设计过程中还需要考虑受力变形量，当上部安装的部件重量在5kg以内、动作冲击力小于10N时，U型支撑座的侧向变形量可控制在0.03mm以内，完全满足多数轻载工位的精度要求，如果应用在冲击力更大的冲压上下料工位，可将U型支撑座的壁厚加厚2mm，更换为钢材材质即可提升整体刚性，不需要改动整体的安装尺寸与结构形式，具备较好的结构拓展性。
