住宅市政排水系统连接分支管件结构

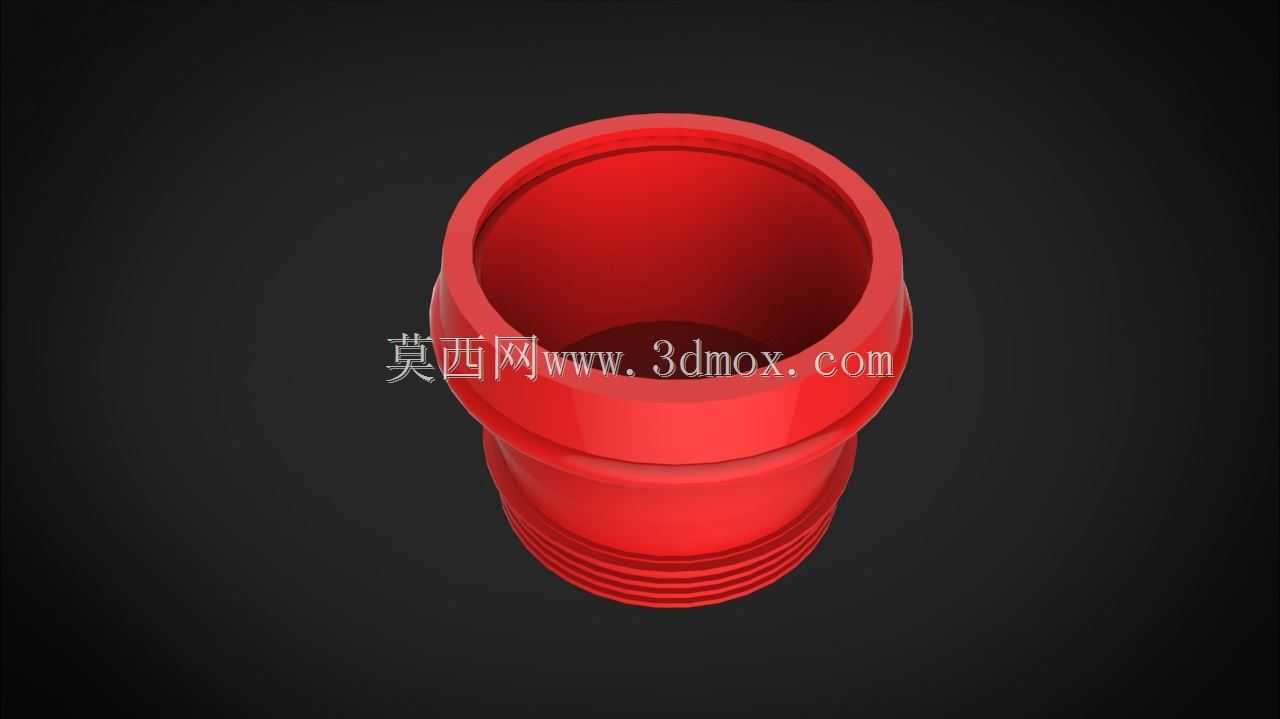

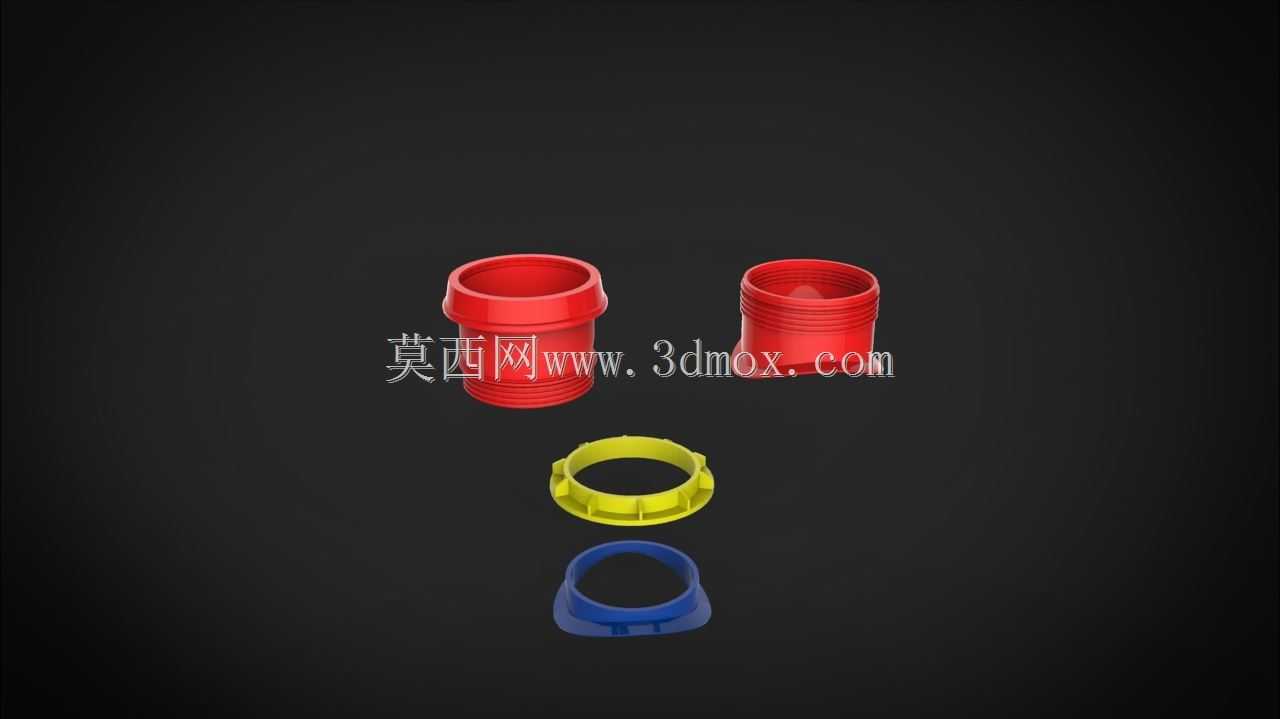

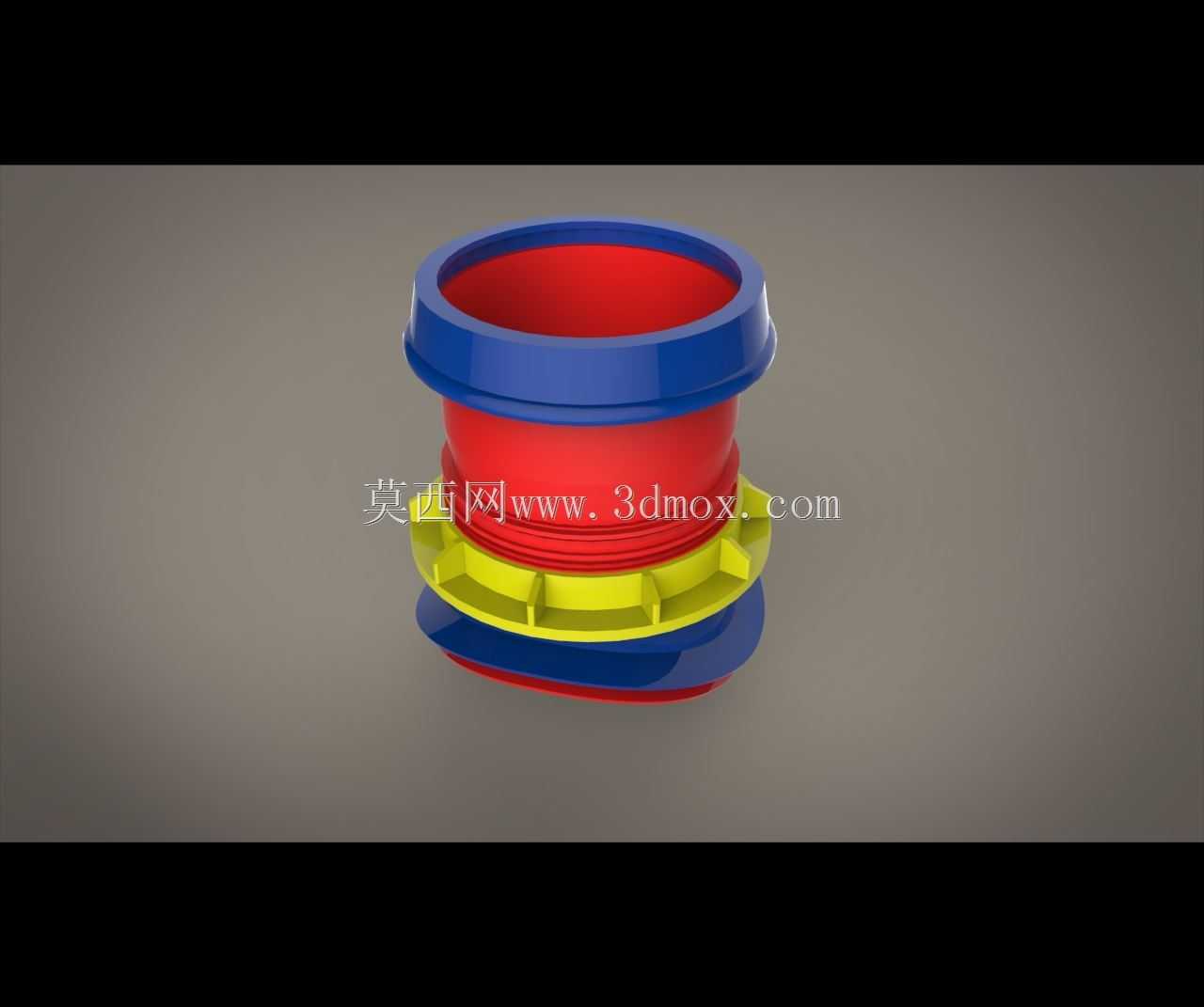

　　在民用建筑给排水系统与市政排水管网的接驳环节，这类分支连接管件是衔接不同管径、不同管路走向的核心过渡部件，日常项目里做室外管网综合排布时，这类构件的安装精度直接影响整个排水系统的通水效率与后期渗漏风险。从结构设计逻辑来看，该构件采用三段式分层嵌套结构，上下两端的蓝色环形结构为承插式密封配合面，加工时预留了标准的橡胶圈安装槽位，安装时可通过橡胶圈的压缩形变填充管材与管件之间的配合间隙，避免管网运行过程中出现污水渗漏、地下水倒灌的问题。中间段的红色筒体为主要通水腔体，内壁做了顺滑的圆弧过渡处理，没有突兀的直角折边，排水过程中污水流经此处时不会形成明显的涡流滞水区，能有效降低固体杂物在管件内部淤积堵塞的概率，

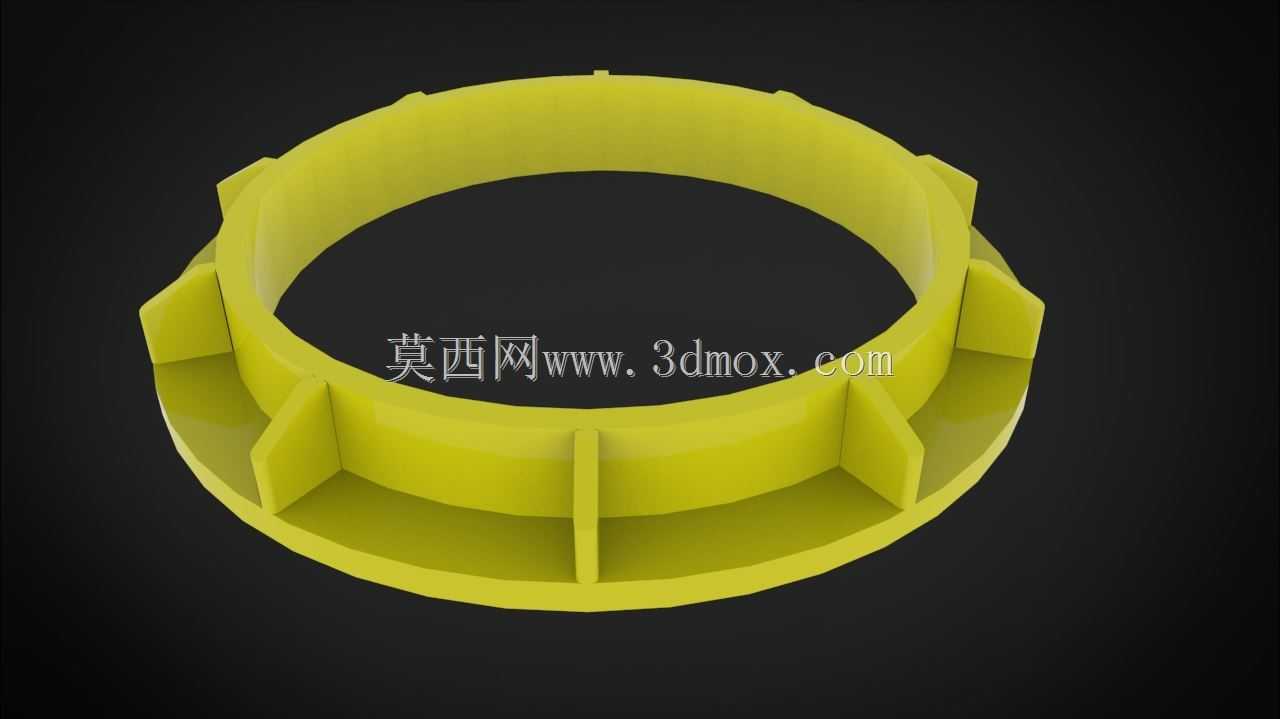

　　日常运维中可减少管网疏通的频次。黄色的环形凸缘结构为安装定位承载面，凸缘上均匀分布的卡位结构可与配套的管道固定卡件配合，安装时无需额外焊接或打孔固定，直接通过卡件将管件锁定在预设的安装标高位置，既能保证管件与两端管材的同轴度，也能承受管路纵向的应力拉扯，避免地基不均匀沉降时接口出现错位脱开的问题。从安装边界来看，该管件的轴向总长度适配常规室外排水支管的接驳间距，两端承口的内径尺寸匹配常用的UPVC排水管材外径，安装时不需要对管材做额外的扩口或裁切处理，直接按照承插深度标记插入到位即可完成对接，施工效率相比传统的水泥抹口、热熔连接方式提升40%以上。实际项目应用中，这类分支管件主要用于住宅楼宇出户排水管与市政排水支管的汇接位置，

　　也可用于同层排水系统中多个卫生器具排水管路的汇总接驳，设计时充分考虑了排水工况下的水流特性，腔体内部的通流截面与两端连接管路的通流截面保持一致，不会出现局部缩径导致的排水流量折减，能满足高峰期多户同时排水的通流需求。结构建模过程中，需要重点控制各段环形结构的同轴度公差，承口位置的密封槽深度、宽度公差需要控制在±0.2mm以内，保证橡胶圈安装后的压缩率处于合理区间，压缩率过小容易出现密封失效渗漏，压缩率过大则会导致安装阻力过大，甚至挤裂管材端部。黄色凸缘的卡位结构需要做圆角过渡处理，避免安装时应力集中导致凸缘开裂，同时凸缘的轴向位置需要与两端承口的深度匹配，保证安装完成后卡件受力均匀，不会出现单侧受力偏移的问题。从工况适配性来看，

　　该构件的结构设计可适配-10℃到60℃的工作温度范围，可满足常规生活污水的排放需求，不会因为日常排放的温水、洗衣废水等温度变化出现材质形变失效的问题。在管网排布设计时，这类分支管件的安装位置需要预留足够的操作空间，两侧至少留出150mm的安装操作距离，方便施工人员进行承插对接与卡件固定，同时管件底部需要做100mm厚的混凝土垫层支撑，避免回填土下沉导致管件受力变形。不同于普通的直通排水管件，这类分支结构的受力情况更复杂，建模时需要对各连接位置的壁厚做针对性加强，承口位置的壁厚比筒体段厚2mm，可承受土壤回填时的侧向压力，避免回填夯实过程中管件被压裂变形。
